3D модели ниппелей по ОСТ 1 12539-76

Твёрдотельные модели соединительных элементов под требования авиационной отрасли

Коллекция трёхмерных моделей поворотных ниппелей, спроектированных в полном соответствии с отраслевым стандартом ОСТ 1 12539‑76. Изделия решают задачу надёжного и герметичного соединения поворотных угольников с трубопроводами в жидкостных и газовых системах самолётов и вертолётов. В комплект включены все типоразмеры, что позволяет конструктору сразу подбирать нужный элемент под конкретную компоновочную схему без необходимости адаптации базовых геометрических решений.

Особенности комплекта и удобство работы с номенклатурой

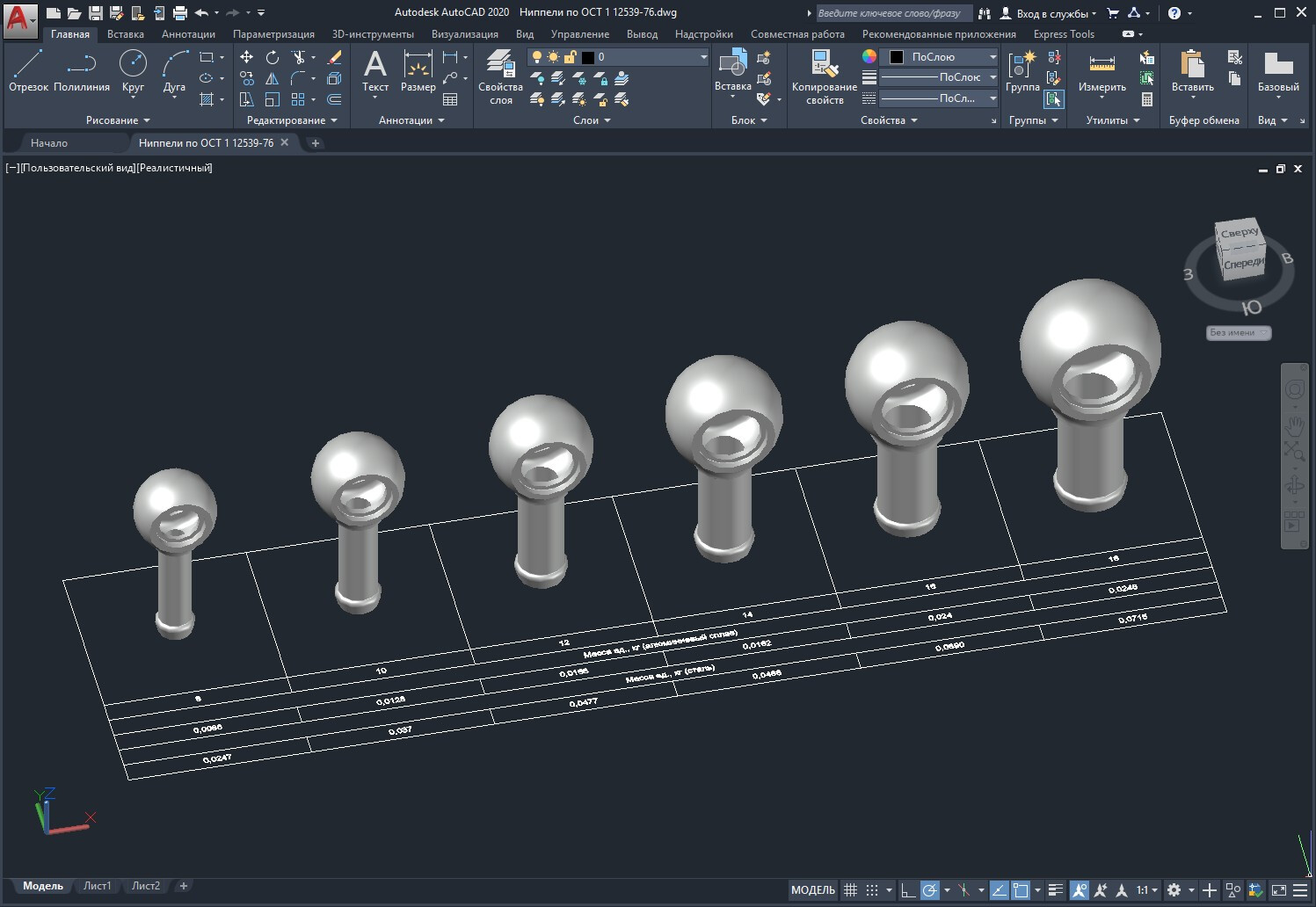

• Информационная сетка с параметрами: каждая модель размещена на информационной сетке, где чётко указаны типоразмер и масса изделия — это ускоряет подбор позиции и помогает корректно учитывать весовые нагрузки при расчёте узлов крепления и общей массы системы;

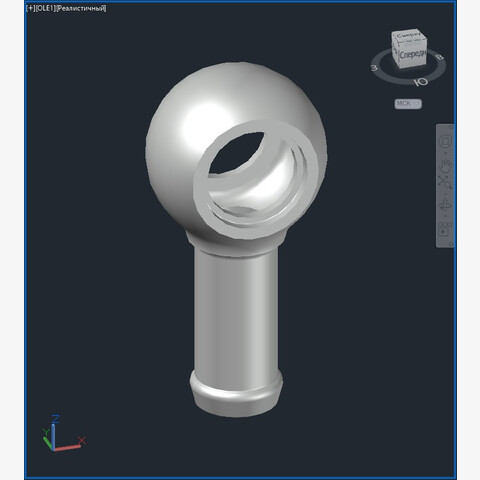

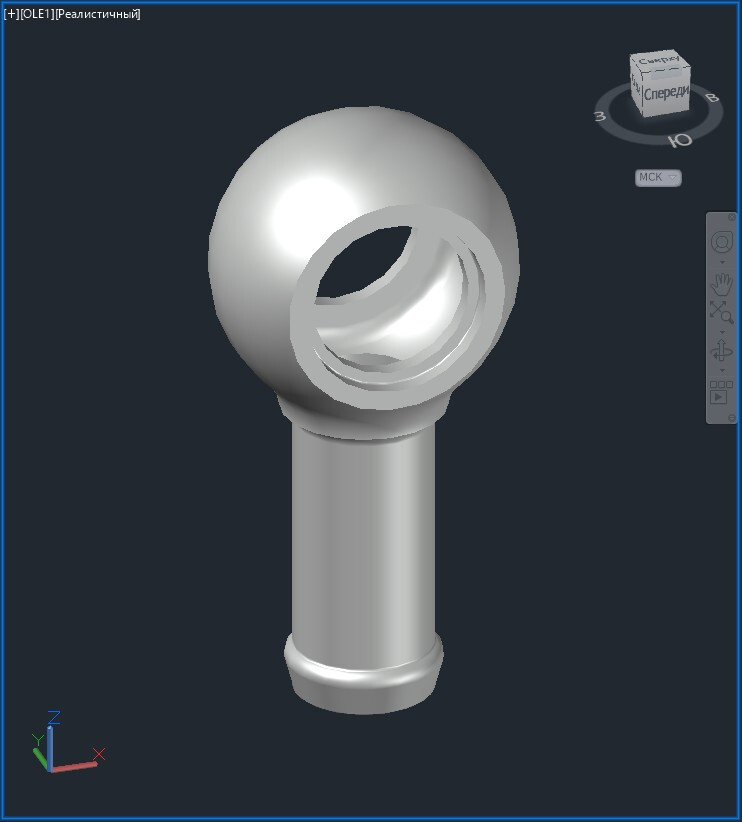

• Твёрдотельное моделирование (тип «ТЕЛО»): все элементы комплекта выполнены как полноценные объёмные тела, что обеспечивает корректную геометрию при любых проектных операциях — от вставки в сборку до построения сечений, проверки пересечений и расчёта монтажных зазоров;
• Высокая детализация конструктивных элементов: в моделях учтены стыковочные поверхности, зоны уплотнения и технологические припуски — это критично при проверке совместимости с ответными деталями и при подготовке спецификаций.

Интеграция в САПР и формирование конструкторской документации

Модели адаптированы для бесшовной работы в популярных инженерных средах. С помощью штатных средств экспорта можно выполнять следующие операции:

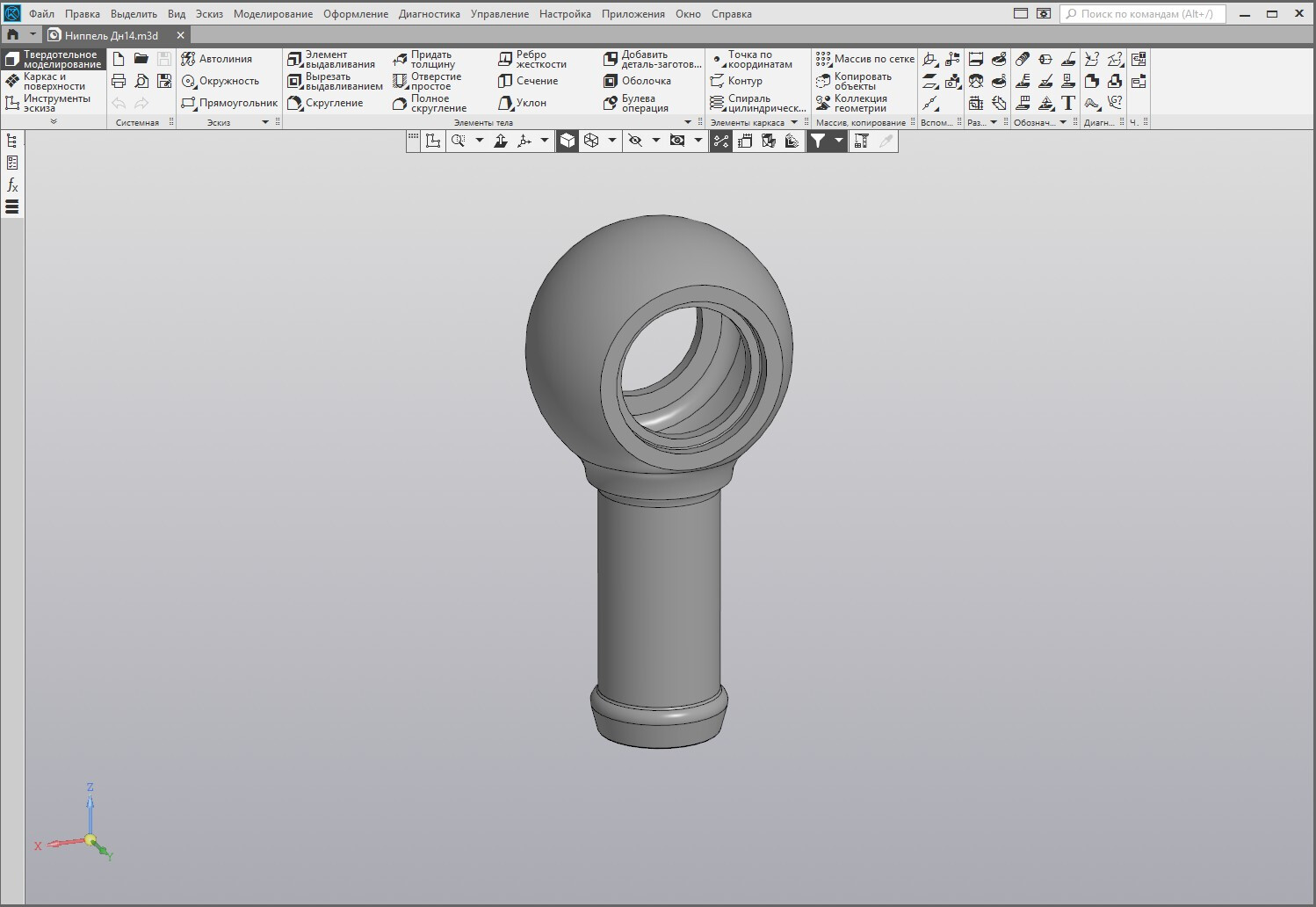

• Перенос 3D‑геометрии в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие;

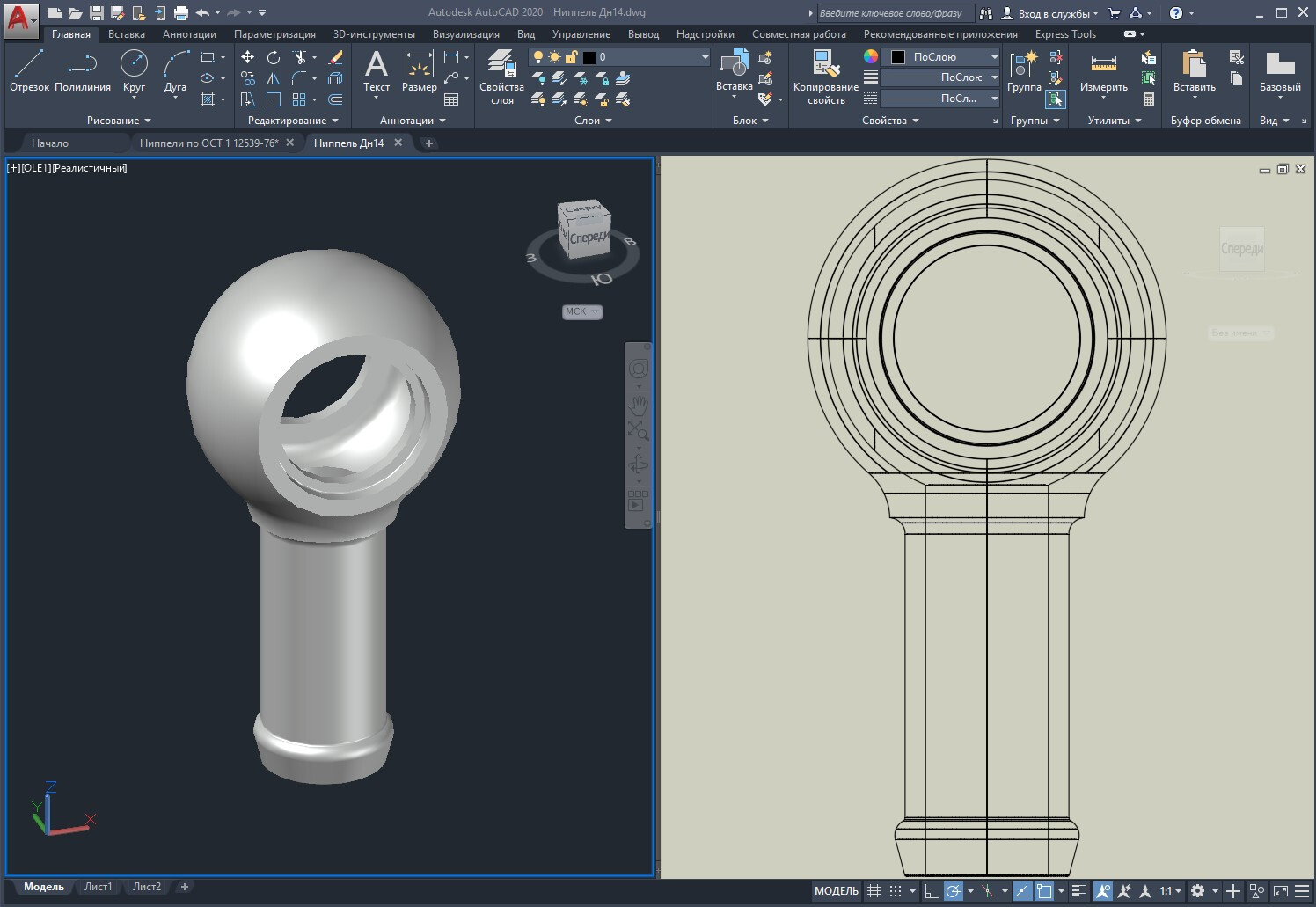

• Формирование 2D‑чертежей непосредственно на базе трёхмерной модели для оформления рабочей документации;
• Построение разрезов и сечений для детализации узлов стыковки и проверки сопряжений с трубопроводами и угольниками;
• Встраивание ниппелей в сборочные единицы, спецификации и ведомости материалов, а также проведение проверок на коллизии в плотных компоновках.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
