3D модели ниппелей шаровых по ГОСТ 23355-78

Цифровая библиотека конусных соединительных элементов для резьбовых соединений

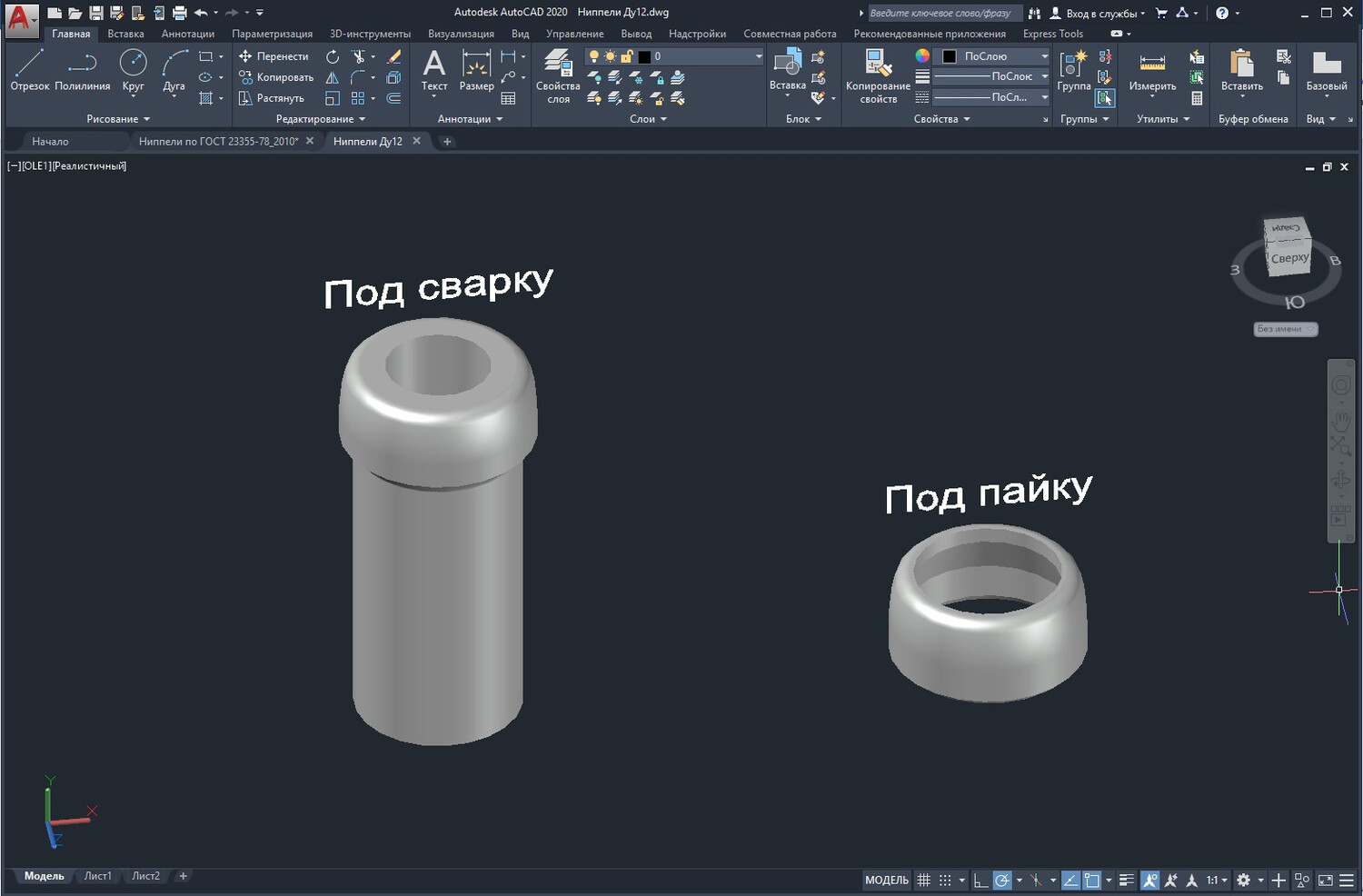

Полный набор трёхмерных моделей шаровых ниппелей, разработанных в соответствии с требованиями государственного стандарта ГОСТ 23355‑78. Эти соединительные детали широко применяются в резьбовых стыках трубопроводов, трубопроводной арматуре и гидропневмооборудовании. Рабочая поверхность ниппеля образует конус с углом 24°, что обеспечивает герметичность соединения за счёт линейного контакта между конической поверхностью ниппеля и внутренней сферой фитинга. Комплект включает все типоразмеры, предусмотренные стандартом, в двух вариантах исполнения — под сварку и под пайку.

Организация комплекта и навигация

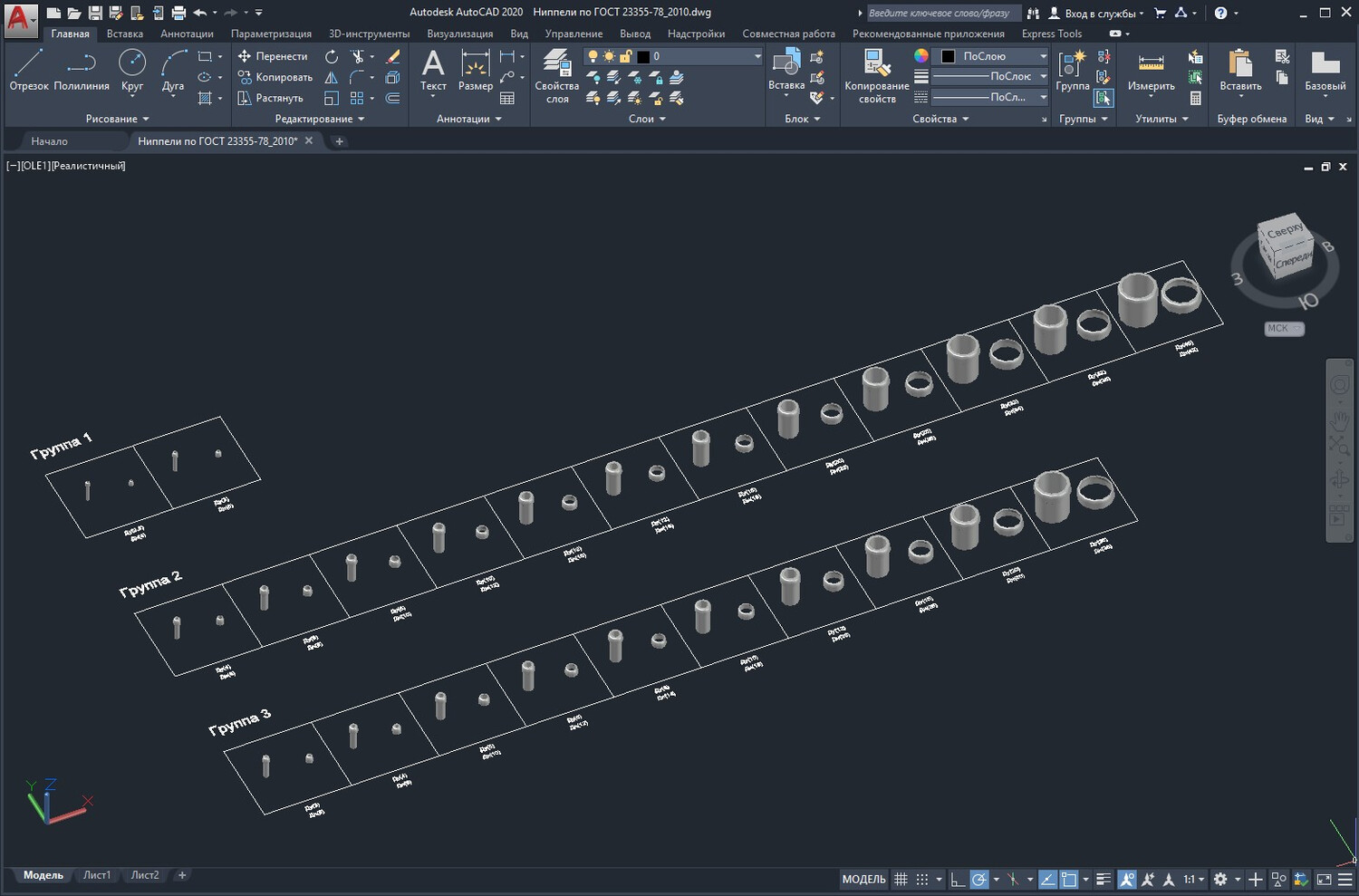

Каждая модель в наборе размещена на отдельной информационной сетке, выполняющей роль визуального каталога. Для каждого изделия указаны:

• обозначение типоразмера — позволяет безошибочно идентифицировать деталь и подобрать её под конкретное присоединительное соединение;
• условный проход Ду — ключевой гидравлический параметр, необходимый для согласования с расходными характеристиками трубопровода.

Структурированная компоновка исключает необходимость обращаться к сторонним справочным материалам в процессе проектирования и ускоряет подбор компонентов.

Метод построения геометрии

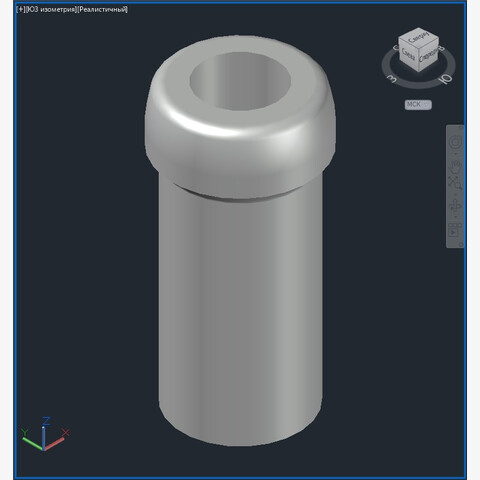

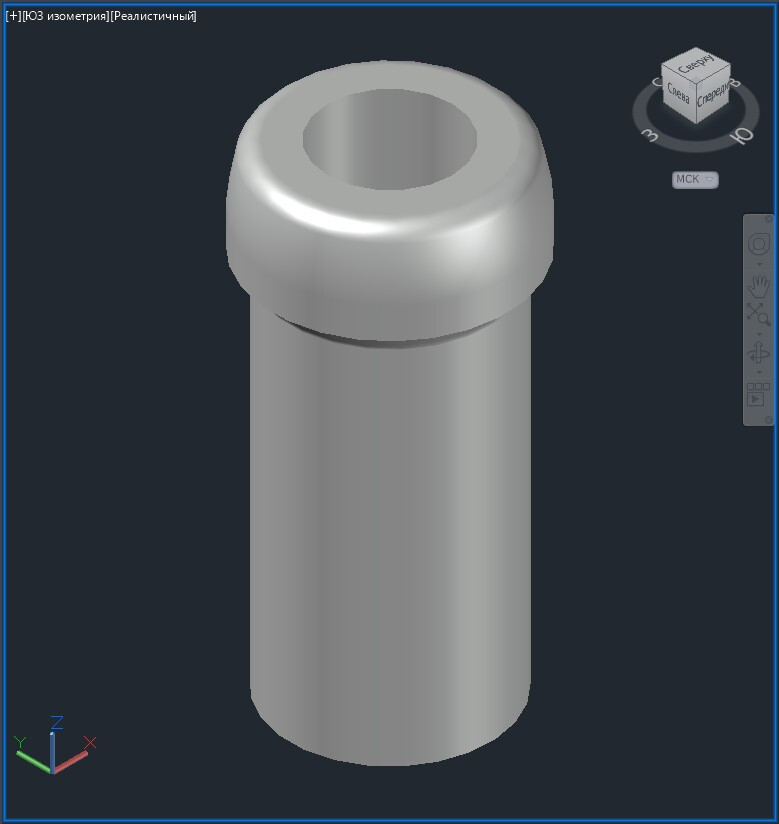

Все 3D‑модели выполнены методом твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в популярные системы автоматизированного проектирования. С помощью штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

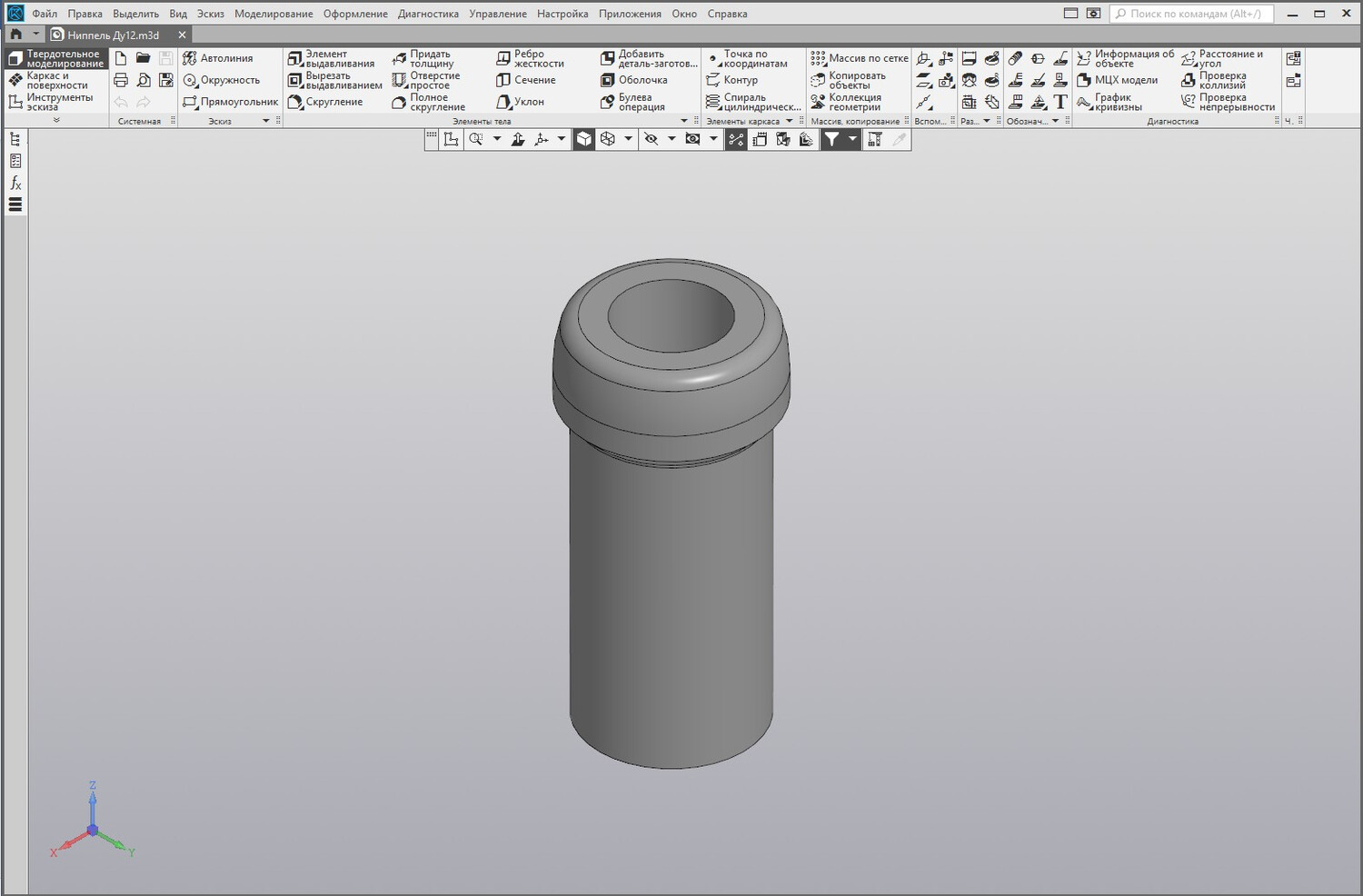

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

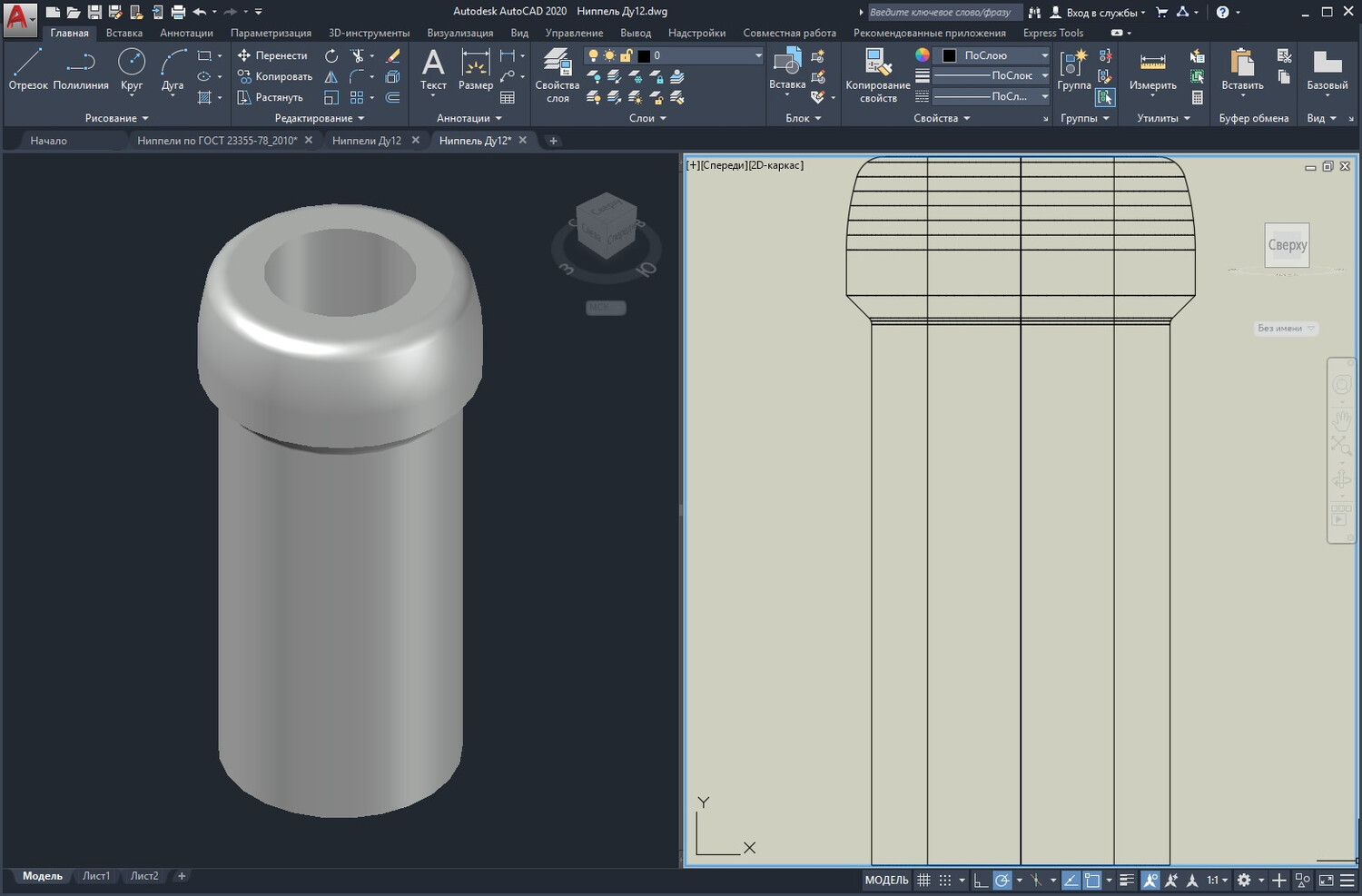

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки сопрягаемых деталей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
