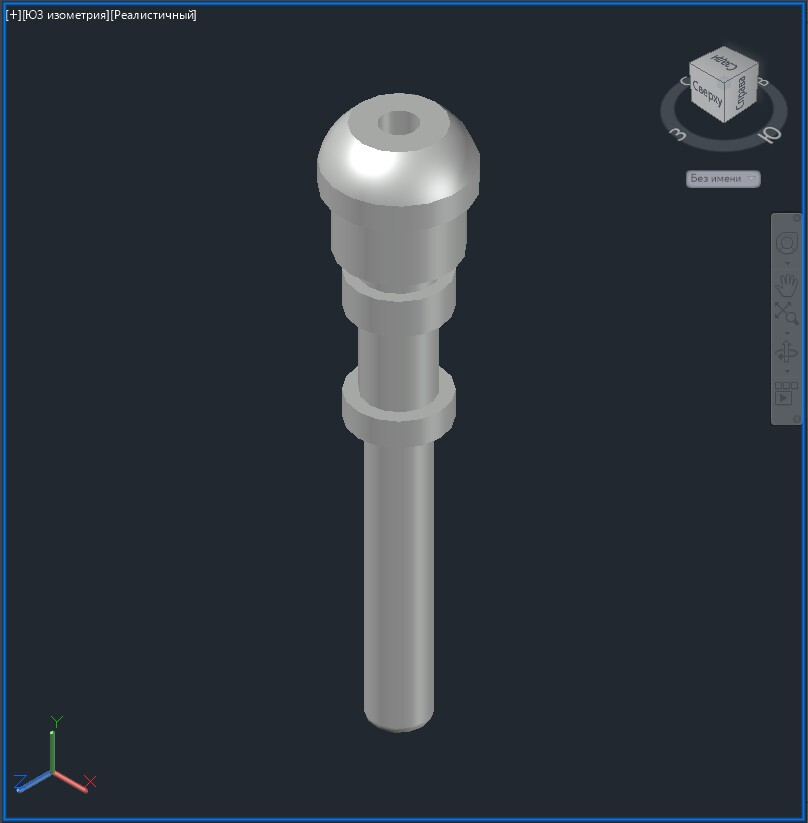

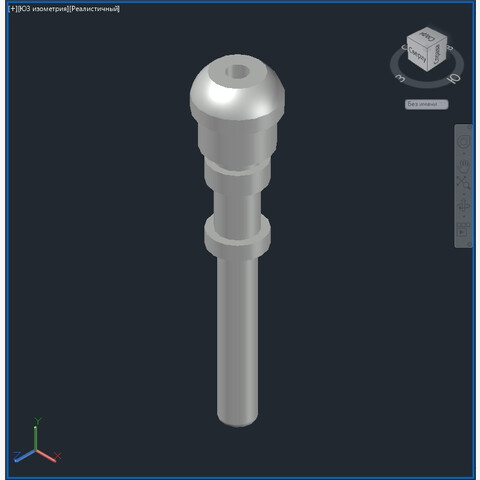

3D модель ниппеля по ОСТ 1 10868-72

Готовая CAD-деталь ниппеля по ОСТ 1 10868-72

Трёхмерная модель соединительного ниппеля, разработанная в строгом соответствии с нормативным документом ОСТ 1 10868-72. Деталь предназначена для стыковки резинового рукава, оснащённого металлической оплёткой, и может быть напрямую интегрирована в сборочные проекты авиационного и машиностроительного профиля. Модель поставляется в цифровом виде и доступна для скачивания сразу после оформления заказа.

Технический формат модели

Геометрия построена как полноценное твёрдое тело — это твердотельный тип моделирования, при котором формируется замкнутый объём, а не каркас из поверхностей. Такой подход обеспечивает корректную работу при расчёте массовых характеристик, выполнении булевых операций и вставке детали в узлы сборки.

Совместимость и экспорт

Файл адаптирован для работы в популярных инженерных и графических пакетах. Через штатные инструменты экспорта, встроенные в большинство САПР, пользователь может:

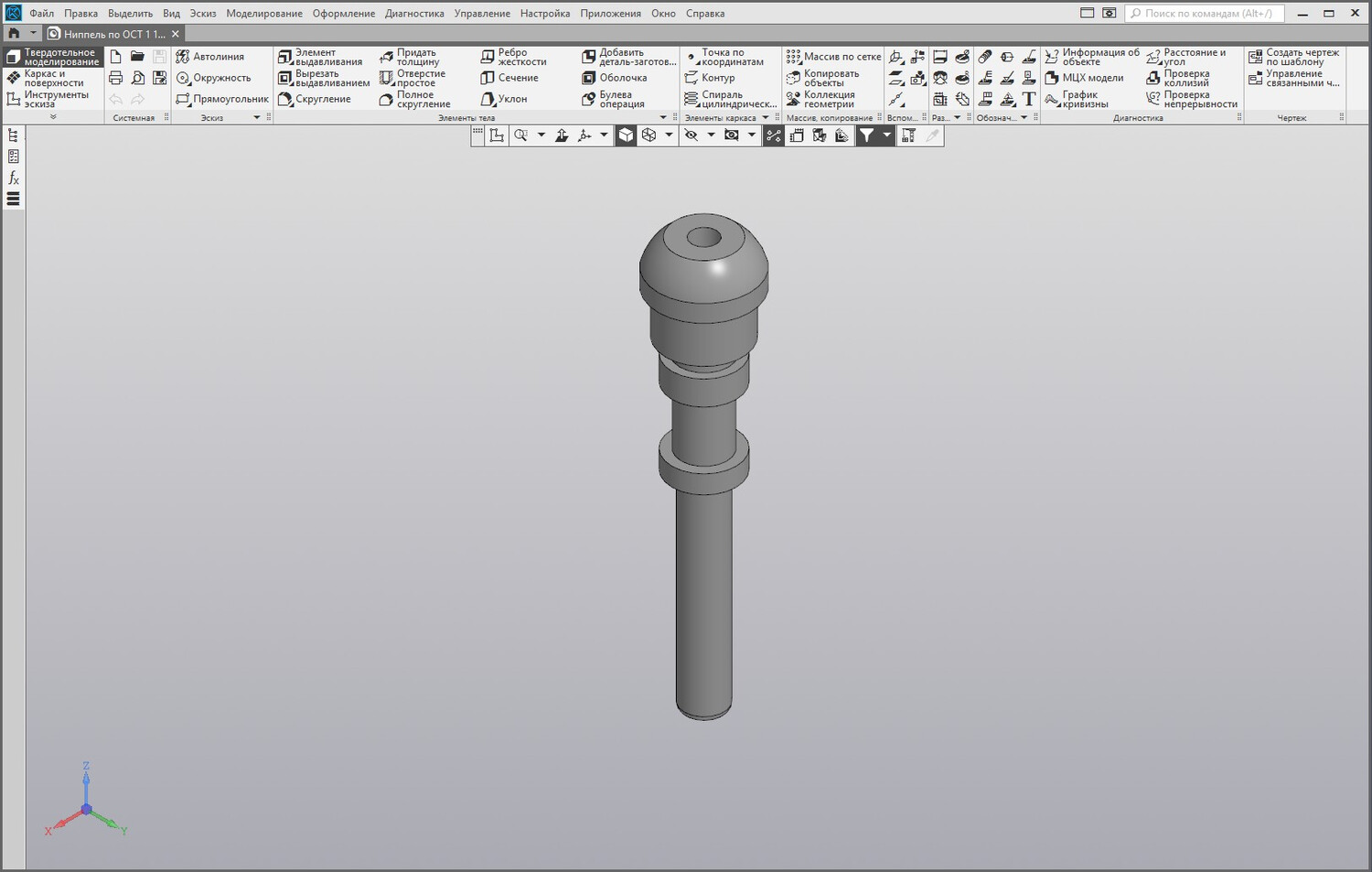

• импортировать геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные среды;

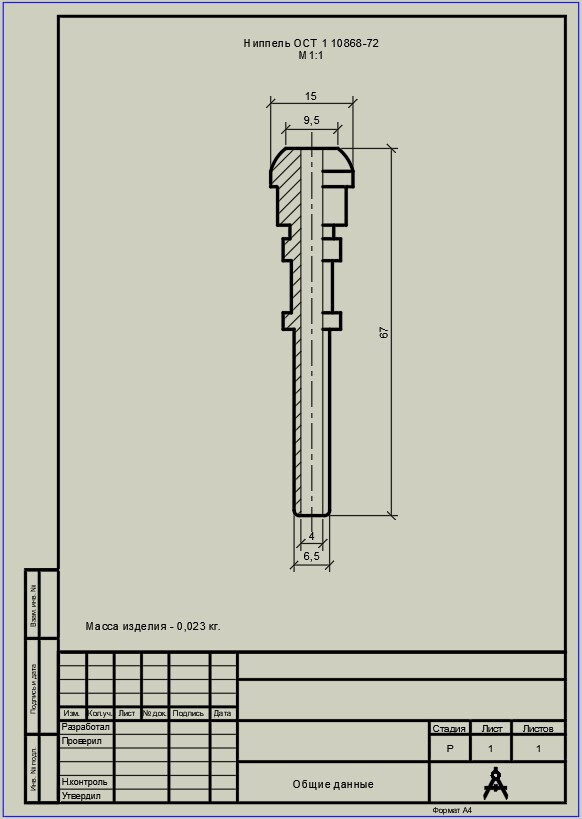

• сформировать 2D-чертежи с рабочими видами и сечениями;
• создавать разрезы и вырезы для проверки сопряжения с соседними элементами сборки.

Форматы файлов:

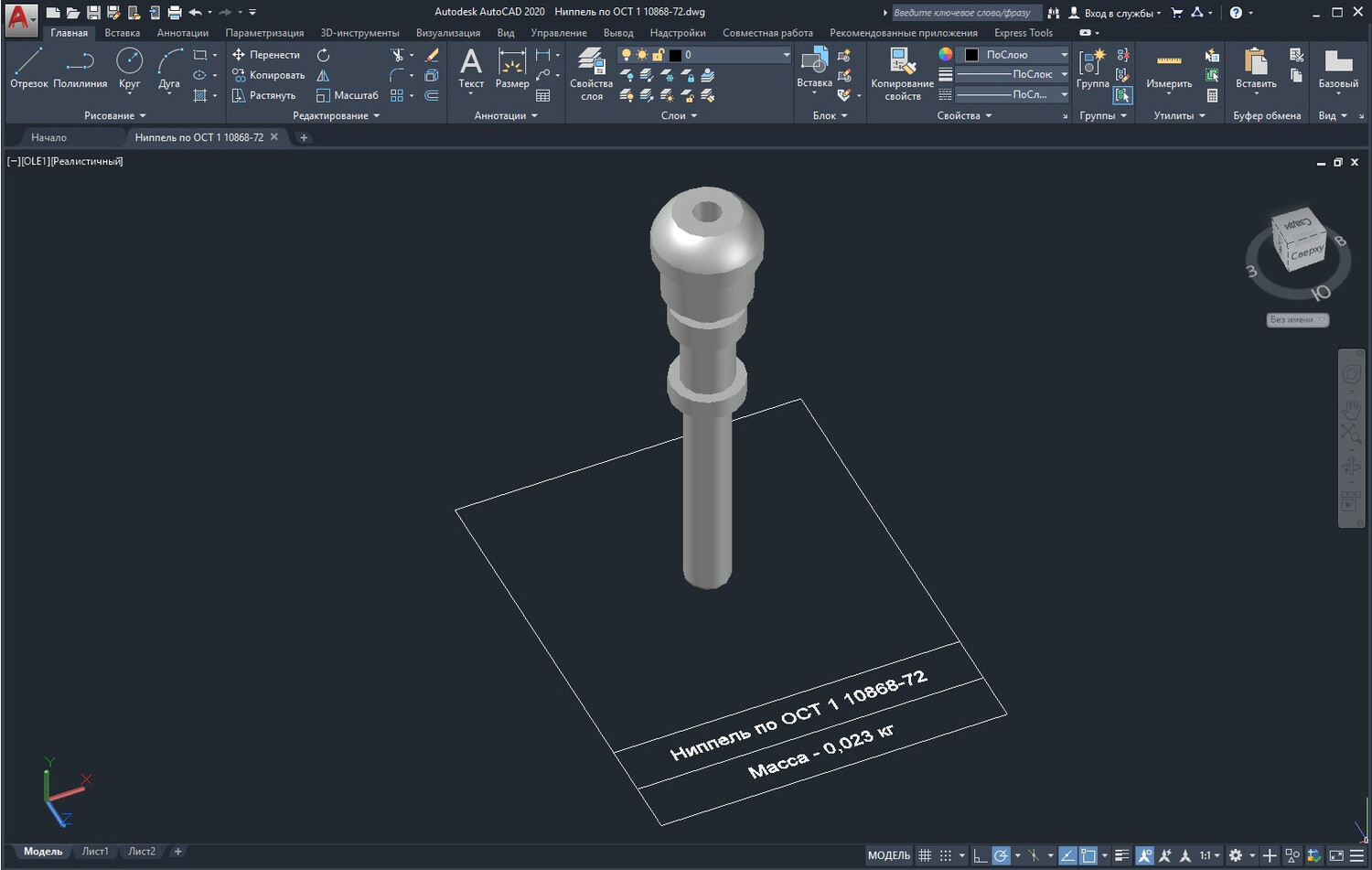

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
