3D модели ниппелей сферических по ОСТ 1 10348-72

Цифровая библиотека конусных фитингов для трубопроводных соединений внутреннего конуса

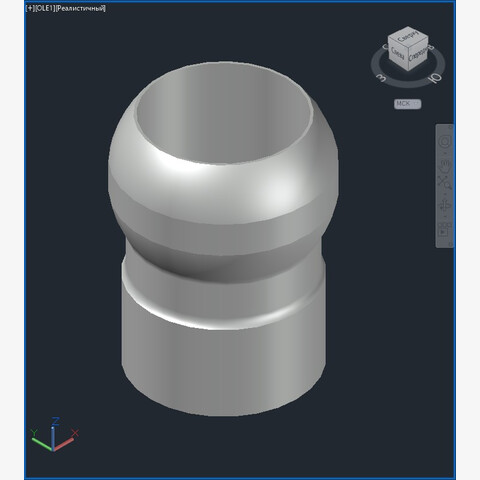

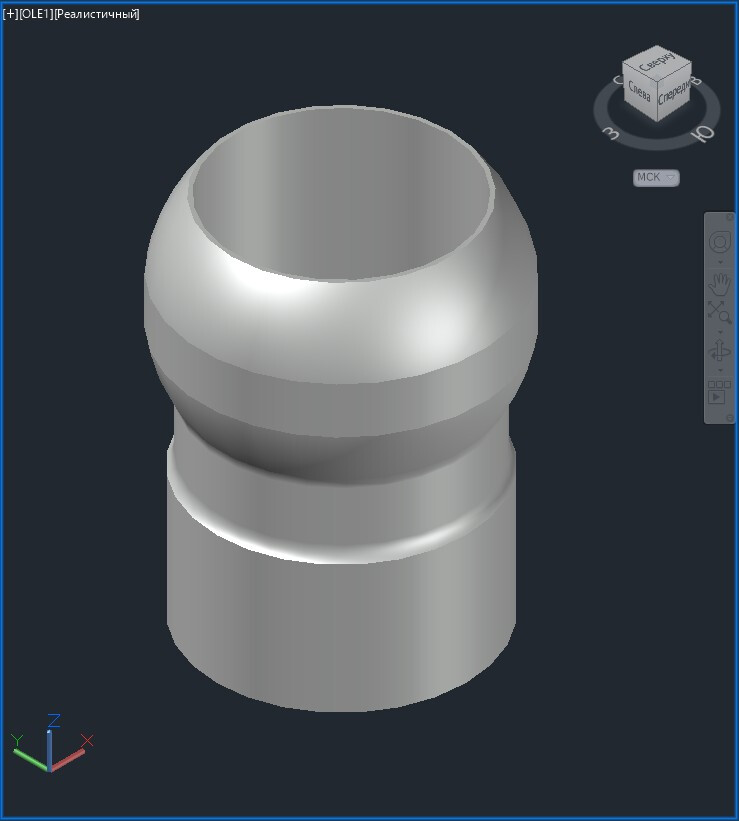

Систематизированная коллекция трёхмерных моделей сферических припайных ниппелей, разработанных в соответствии с нормативным документом ОСТ 1 10348‑72. Эти компактные соединительные детали применяются в трубопроводных системах для стыковки труб по внутреннему конусу — герметичность в таком соединении достигается за счёт плотного прилегания сферической рабочей поверхности ниппеля к ответной конической части фитинга. Припайной тип исполнения предполагает фиксацию соединения методом пайки, что обеспечивает высокую прочность и герметичность стыка, востребованные в условиях повышенного давления и вибрационных нагрузок. Комплект охватывает все типоразмеры, регламентированные отраслевым стандартом.

Организация комплекта и навигация

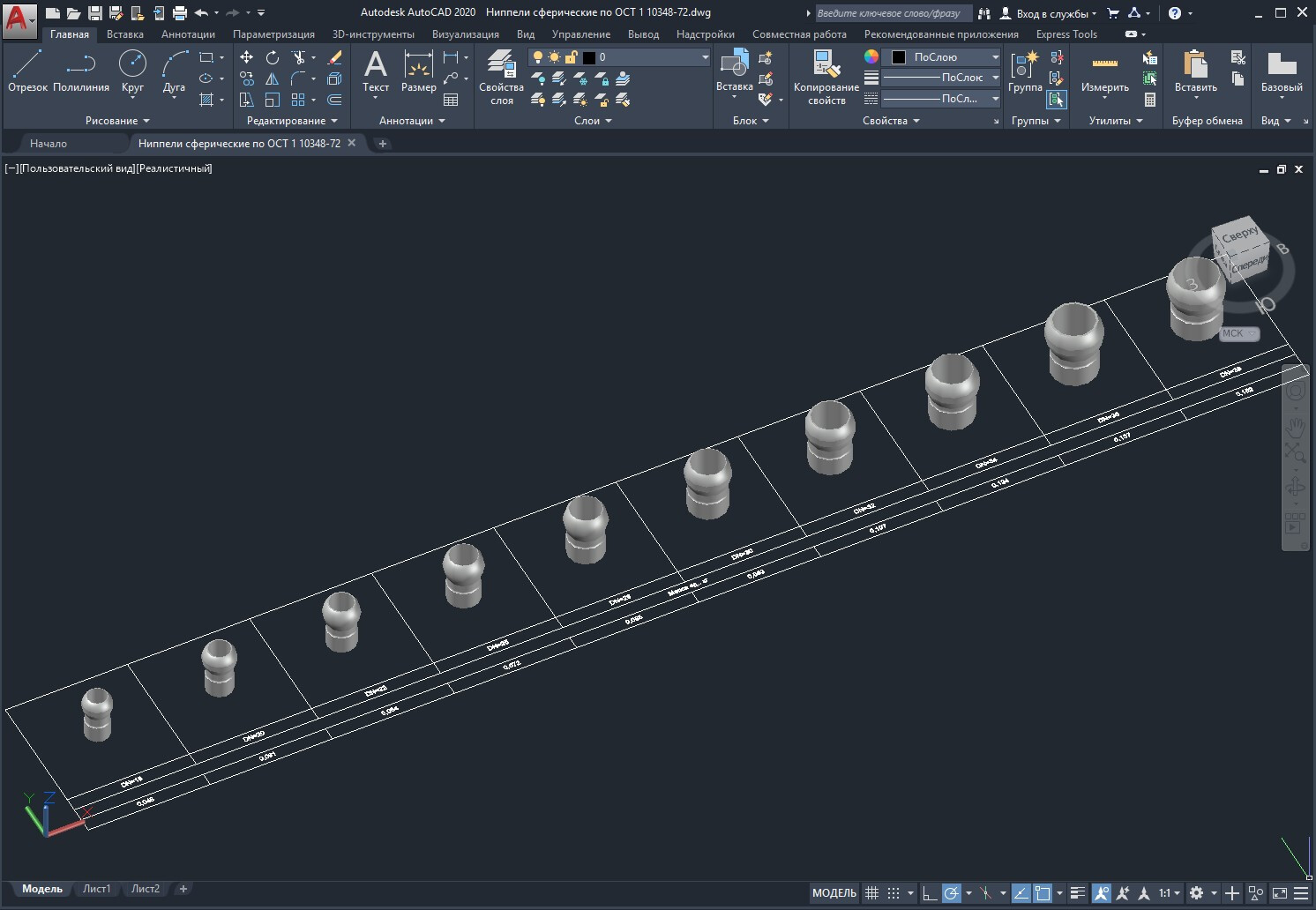

Каждая модель в наборе расположена на индивидуальной информационной сетке, которая служит наглядным каталогом. Для каждого изделия зафиксированы:

• обозначение типоразмера — позволяет безошибочно подобрать деталь под конкретный диаметр трубопровода и тип соединяемого фитинга;
• масса изделия — необходима для весовых расчётов трубопроводной обвязки, формирования спецификаций и планирования комплектации.

Такое представление исключает необходимость обращаться к сторонним справочным материалам в процессе проектирования и существенно ускоряет работу с библиотекой.

Метод построения геометрии

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. С помощью штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

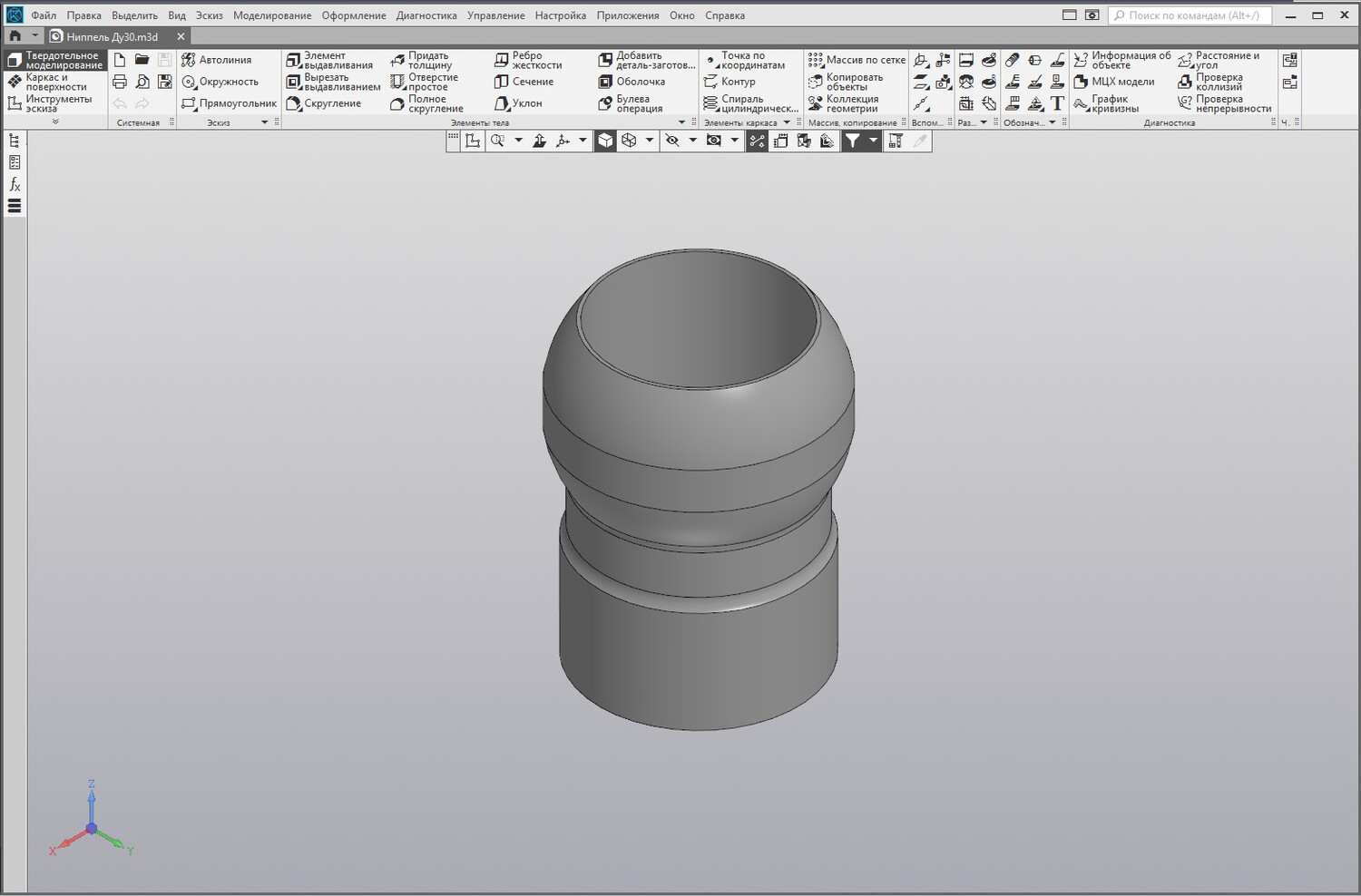

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

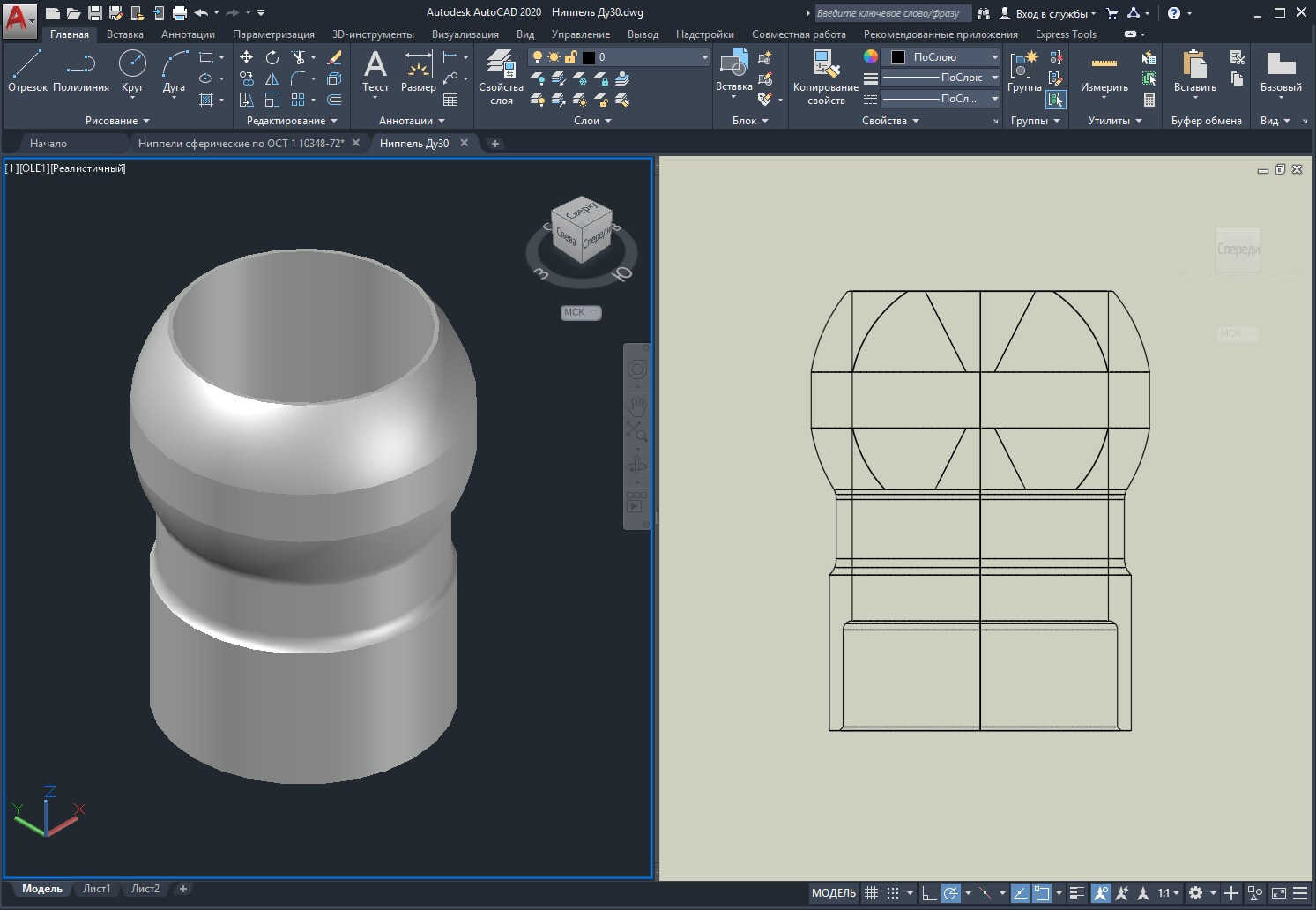

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки сопрягаемых деталей в зоне уплотнения.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
