3D модели ниппелей полусферических по ОСТ 1 10347-72

 Виртуальная коллекция фитингов для конусных трубопроводных стыков

Представляем цифровой набор трёхмерных моделей полусферических припайных ниппелей, разработанных согласно отраслевому стандарту ОСТ 1 10347‑72. Эти соединительные компоненты используются в трубопроводных магистралях для формирования герметичных стыков по внутреннему конусу — уплотнение достигается за счёт плотного контакта полусферической рабочей части ниппеля с ответной конической поверхностью штуцера. Припайное исполнение предполагает неразъёмное соединение методом пайки, что гарантирует высокую механическую прочность и герметичность, востребованные в системах с переменным давлением и вибрационными воздействиями. Библиотека включает все типоразмеры, предусмотренные нормативным документом.

Структура набора и поиск нужной модели

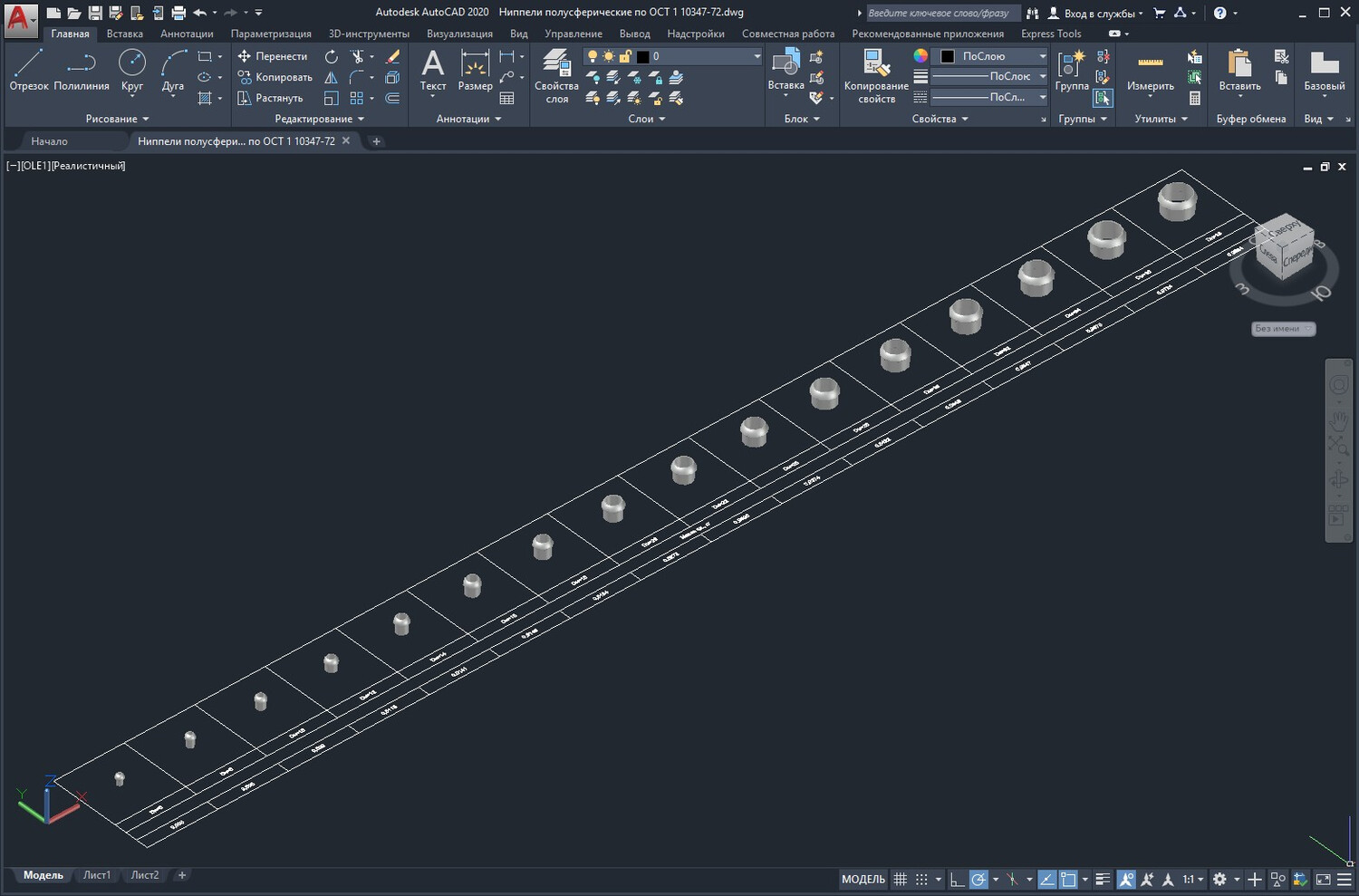

Каждый элемент комплекта вынесен на отдельную информационную сетку — визуальную таблицу‑каталог. В annotation к каждому изделию приведены:

• типоразмер — позволяет точно идентифицировать деталь и согласовать её с диаметром трубопровода и параметрами ответного фитинга;
• масса — используется при расчёте весовых характеристик трубопроводной обвязки, формировании спецификаций и логистическом планировании.

Подобная организация данных устраняет необходимость обращения к внешним справочным источникам в ходе проектирования и заметно сокращает время подбора комплектующих.

Технология моделирования геометрии

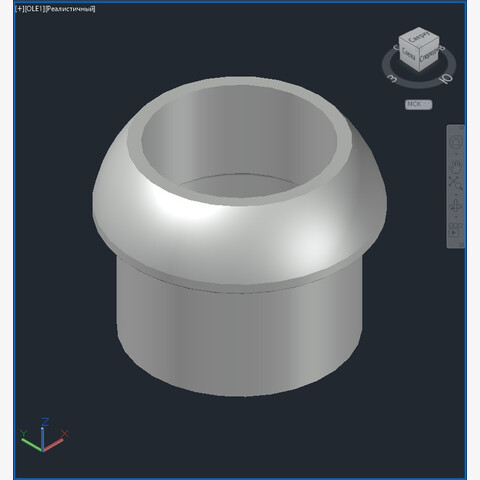

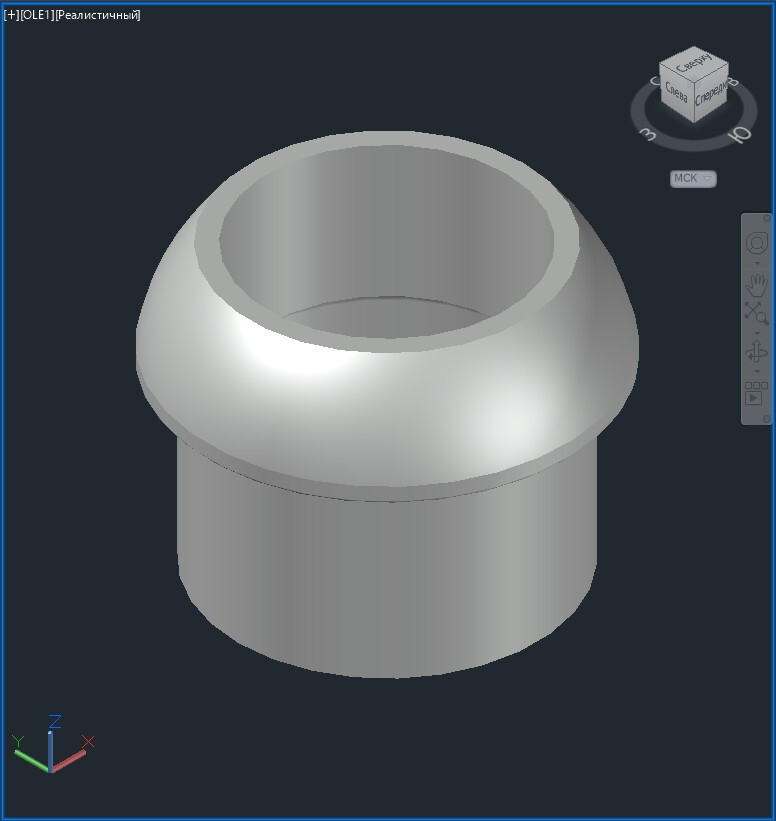

Все трёхмерные модели построены методом твёрдотельного моделирования (тип — ТЕЛО). Каждый ниппель представляет собой замкнутый объёмный элемент с достоверными массо‑инерционными параметрами.

Интеграция в CAD‑среды и экспорт данных

Файлы подготовлены для работы в популярных системах автоматизированного проектирования. С использованием штатных средств экспорта, доступных в большинстве САПР, пользователь может:

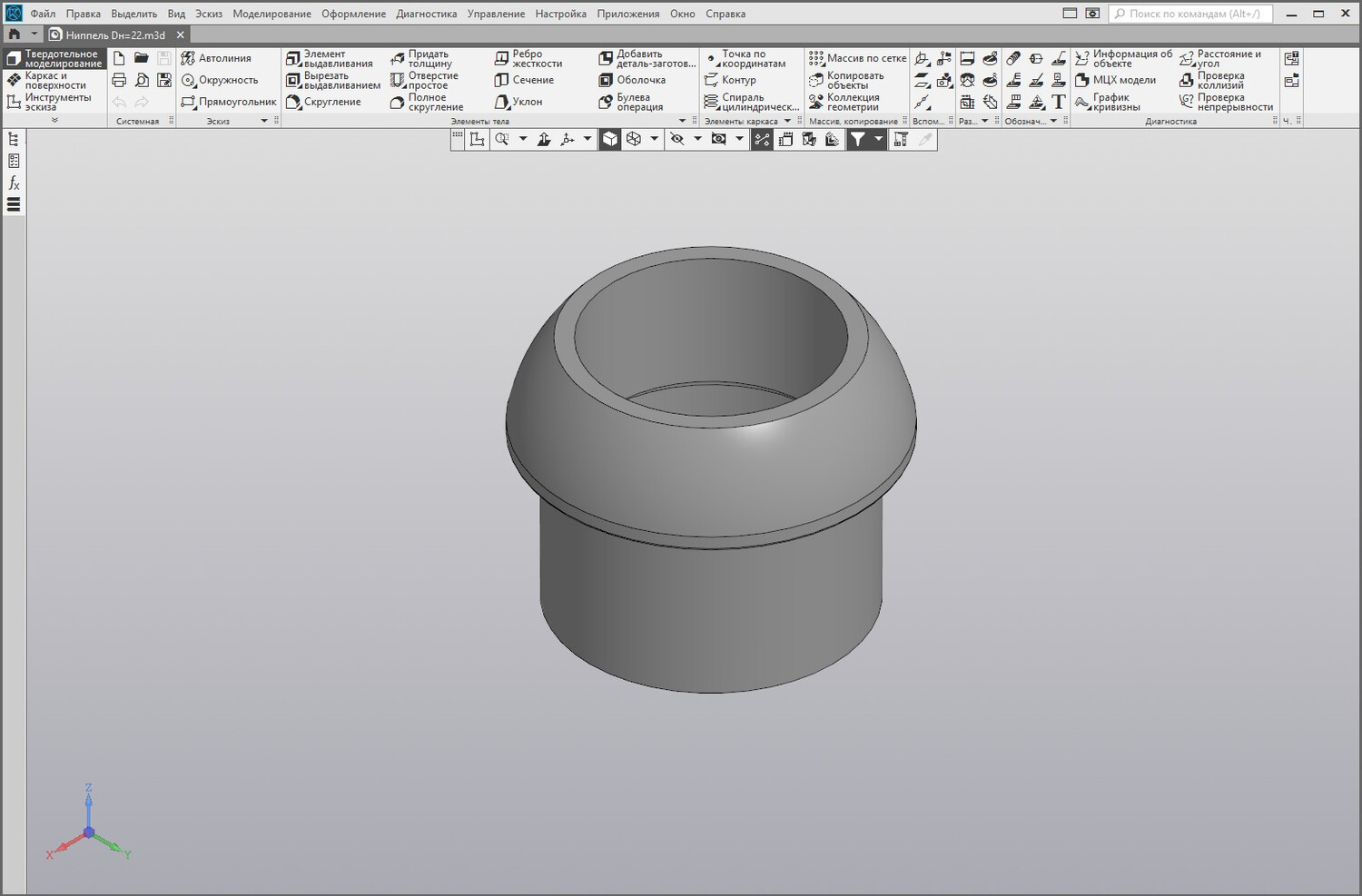

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и прочие программы;

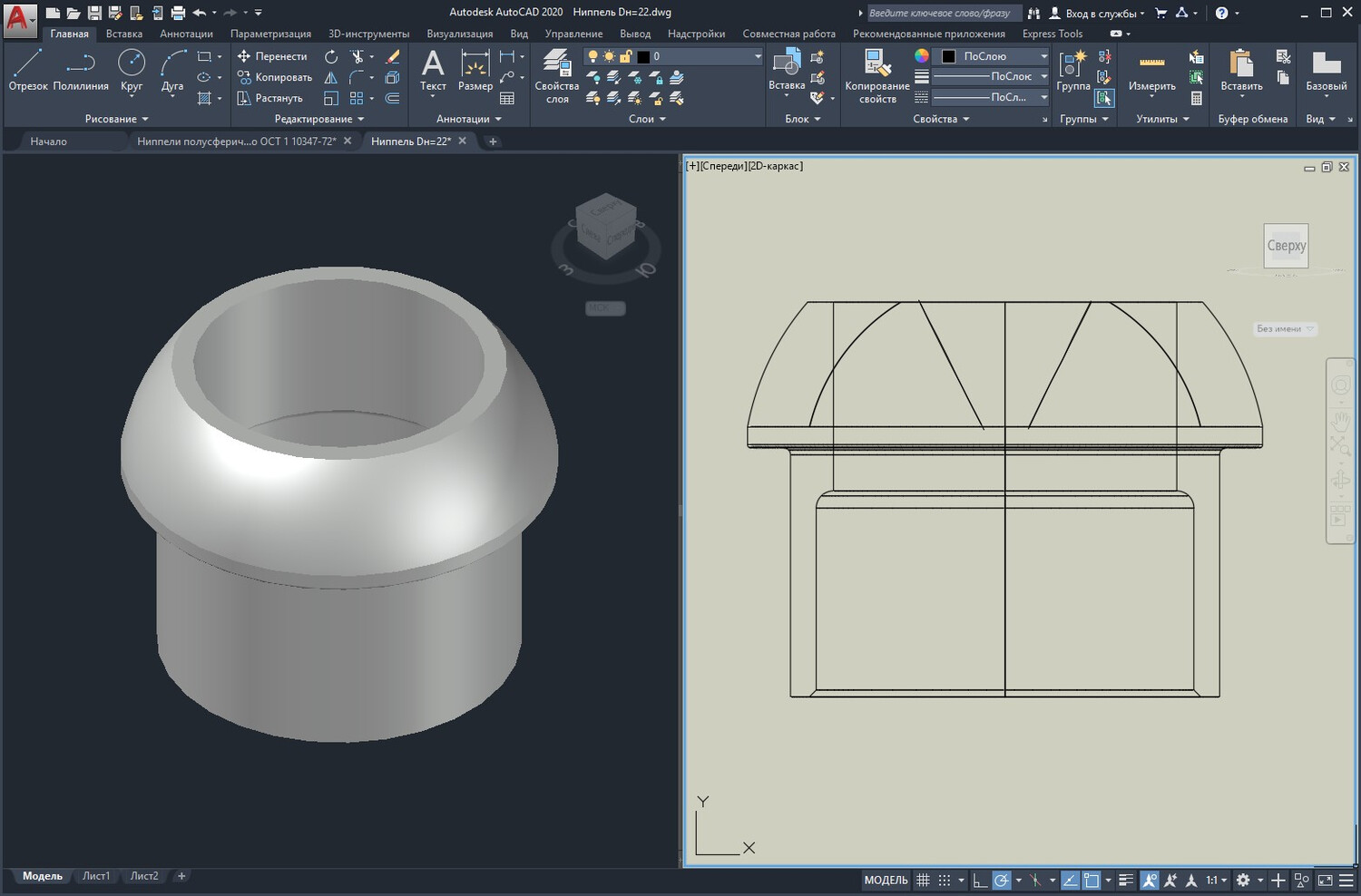

• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для изучения внутренней геометрии и верификации посадки сопрягаемых элементов в зоне уплотнения.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу –  «Как скачать?»
