3D модели ящиков протяжных типа К

Цифровая библиотека монтажных коробок серии К‑654 — К‑658

Систематизированный набор трёхмерных моделей протяжных ящиков исполнения «К», применяемых для разветвления, протяжки и коммутации проводов в электротехнических установках. Протяжные ящики (также известные как распределительные коробки) служат промежуточными узлами на трассе кабельных линий: внутри них выполняются соединения жил, меняется направление проводки, осуществляется переход между участками с разным типом прокладки. Конструкция типа «К» рассчитана на эксплуатацию в условиях, где требуется надёжная защита контактных групп от внешних воздействий при сохранении удобства доступа для обслуживания. Библиотека включает все пять типоразмеров — К‑654, К‑655, К‑656, К‑657 и К‑658.


Метод построения геометрии

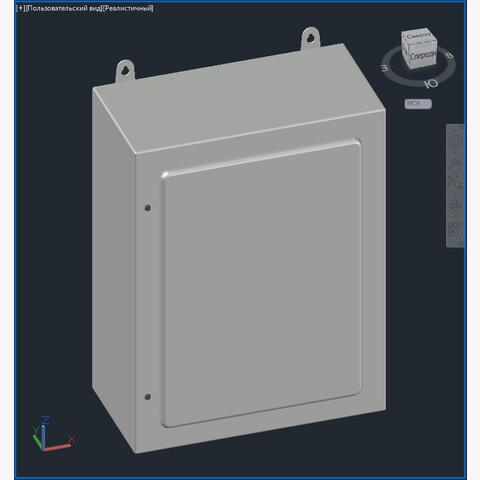

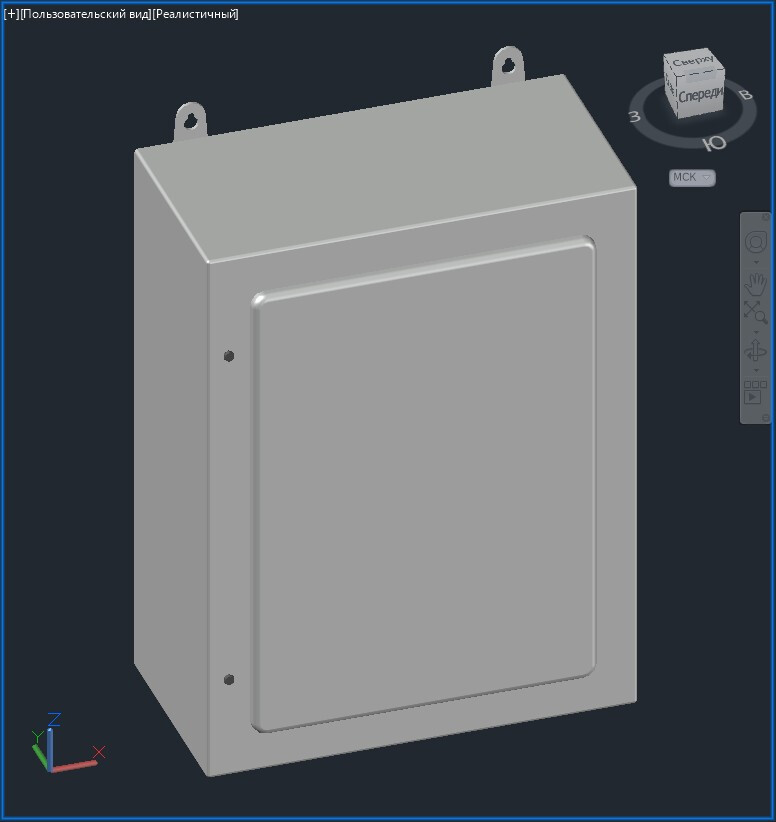

Все трёхмерные модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый ящик — это замкнутый объёмный объект с корректными массо‑инерционными параметрами.


Интеграция в CAD‑среды и экспорт данных

Файлы подготовлены для работы в популярных системах автоматизированного проектирования. С использованием штатных средств экспорта, доступных в большинстве САПР, пользователь может:

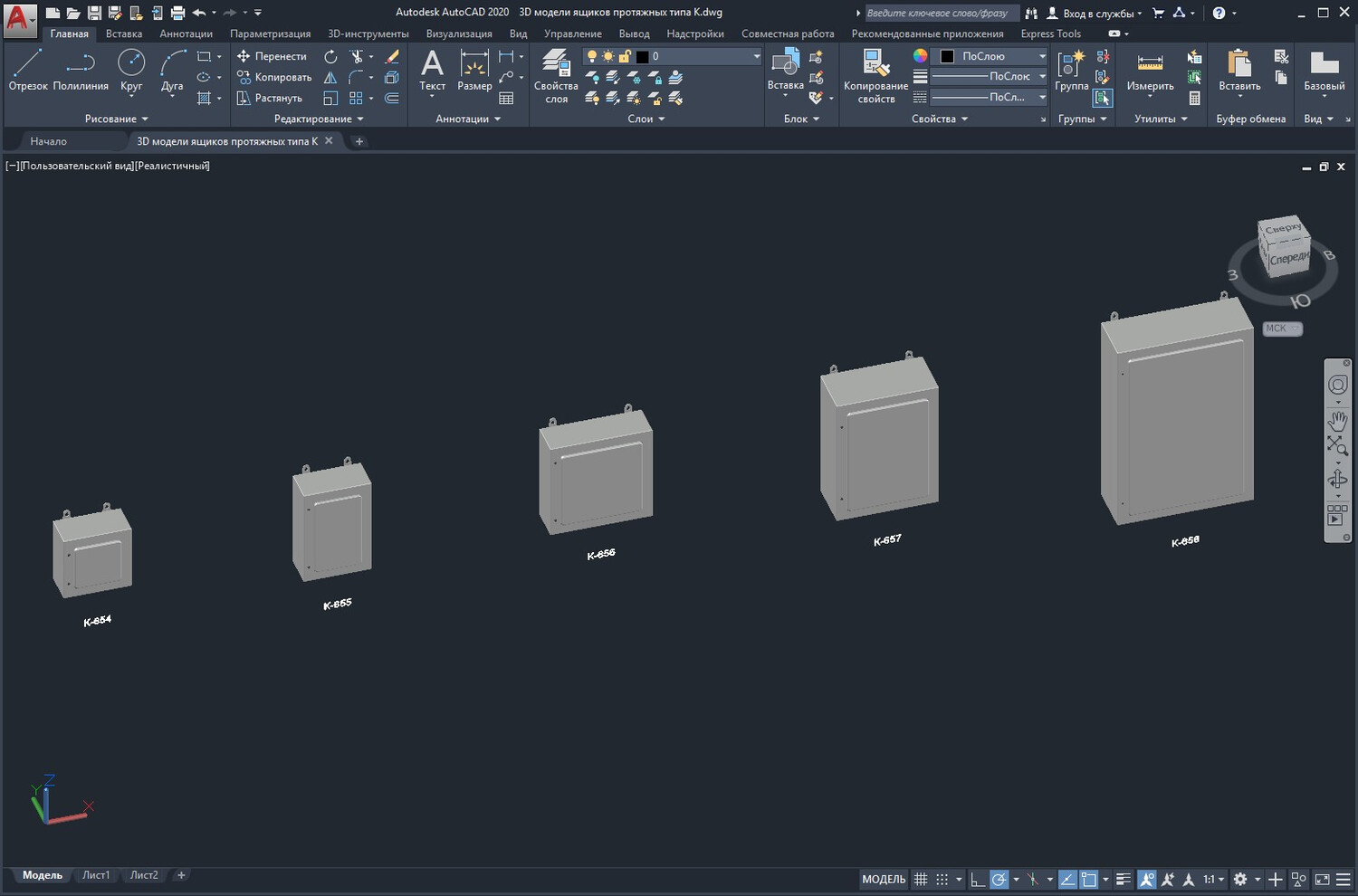

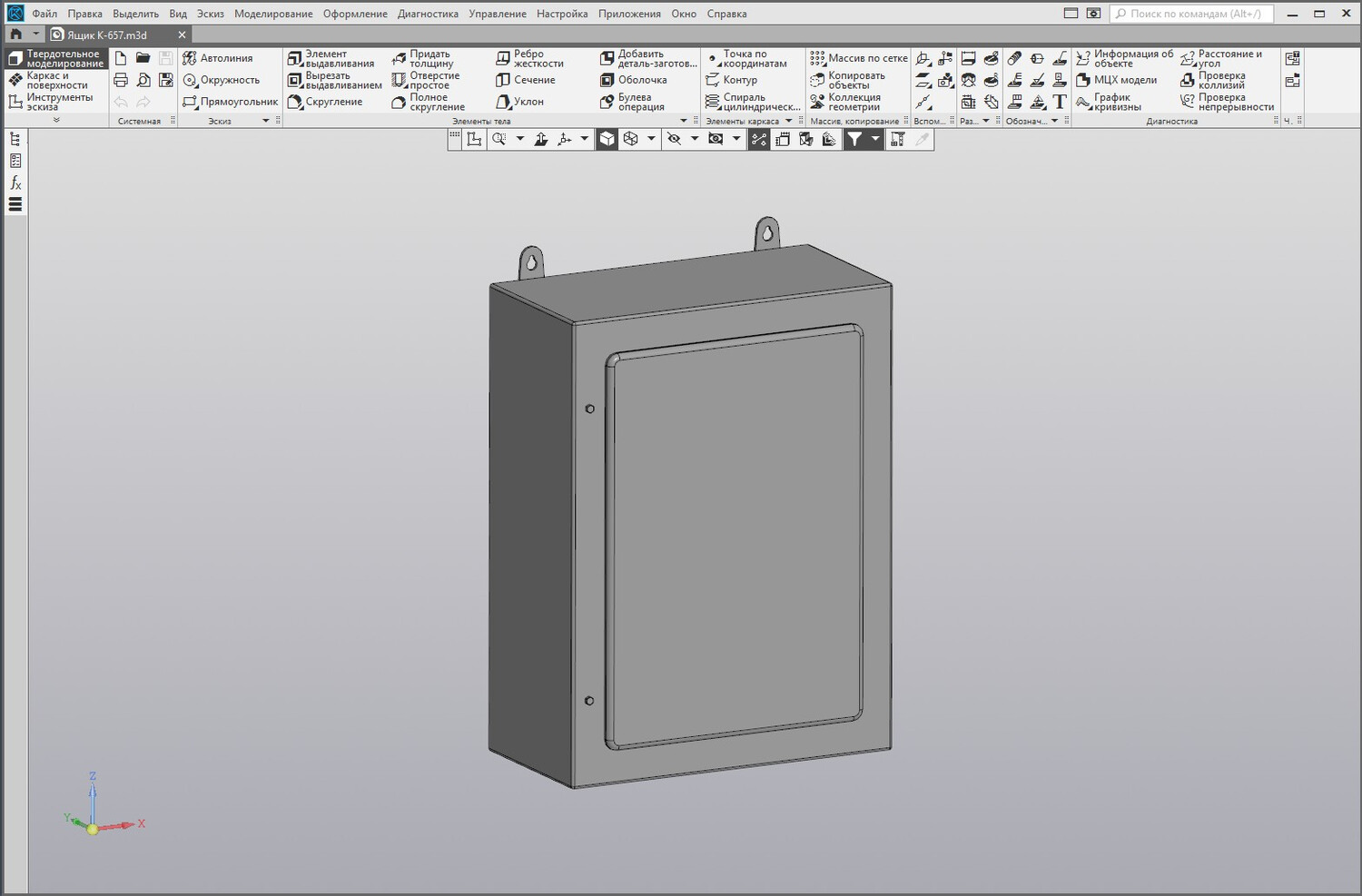

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и прочие программы;

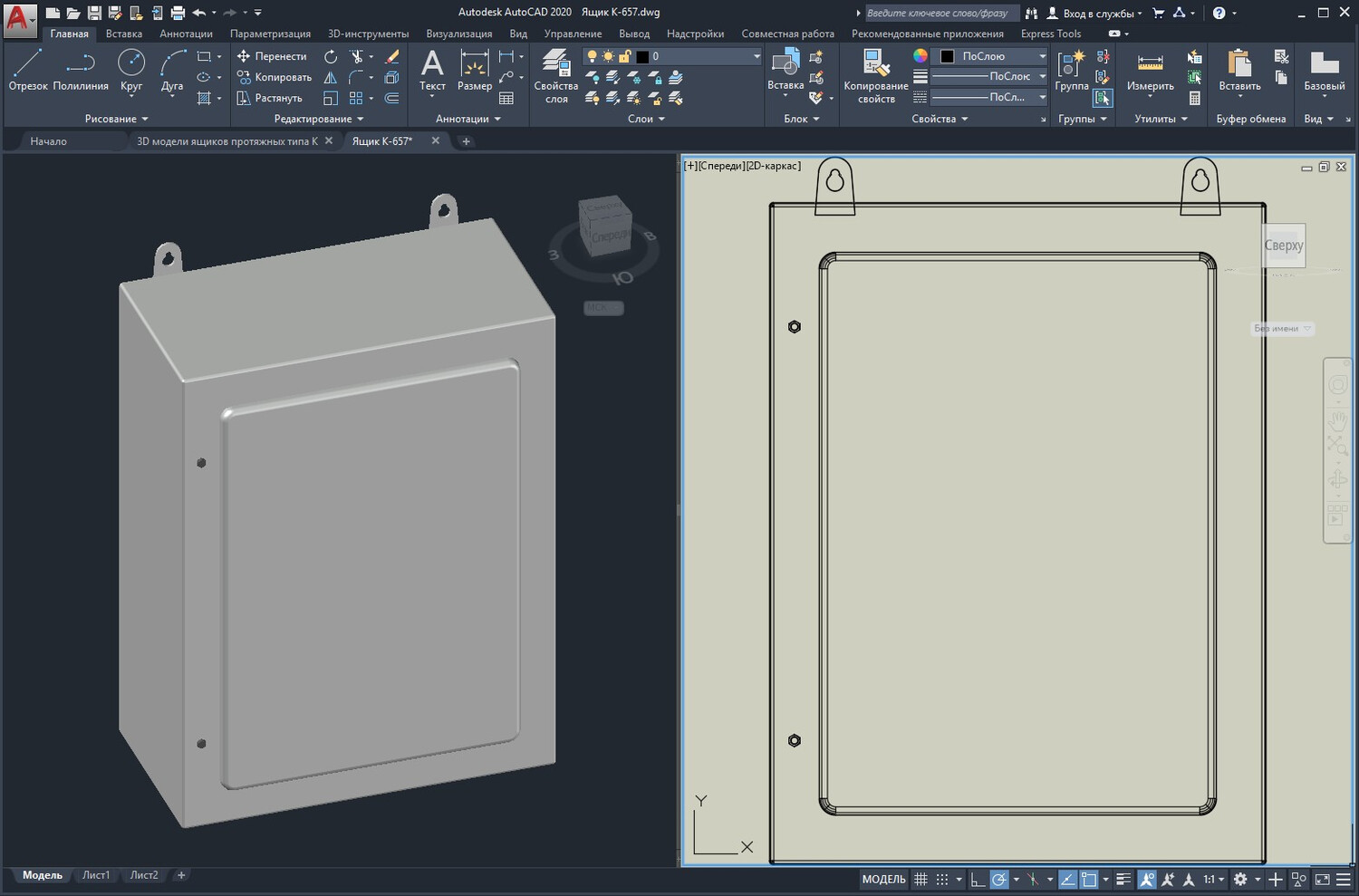

• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для анализа внутренней геометрии ящика, проверки расположения кабельных вводов и оценки свободного пространства под размещение клеммных сборок.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
