3D модели монтажных панелей

Цифровой каталог установочных плат — восемь типоразмеров, твердотельное моделирование

Систематизированная коллекция трёхмерных моделей монтажных панелей, предназначенных для размещения и фиксации электрооборудования внутри шкафов управления, распределительных устройств и аппаратных боксов. Панель служит несущей плоскостью, на которой монтируются контакторы, автоматические выключатели, клеммные блоки, трансформаторы и другие компоненты низковольтной аппаратуры. В комплект вошли все типоразмеры, что позволяет конструктору подобрать плату под конкретный габарит шкафа и требуемую плотность компоновки оборудования.


Номенклатура и габаритные параметры

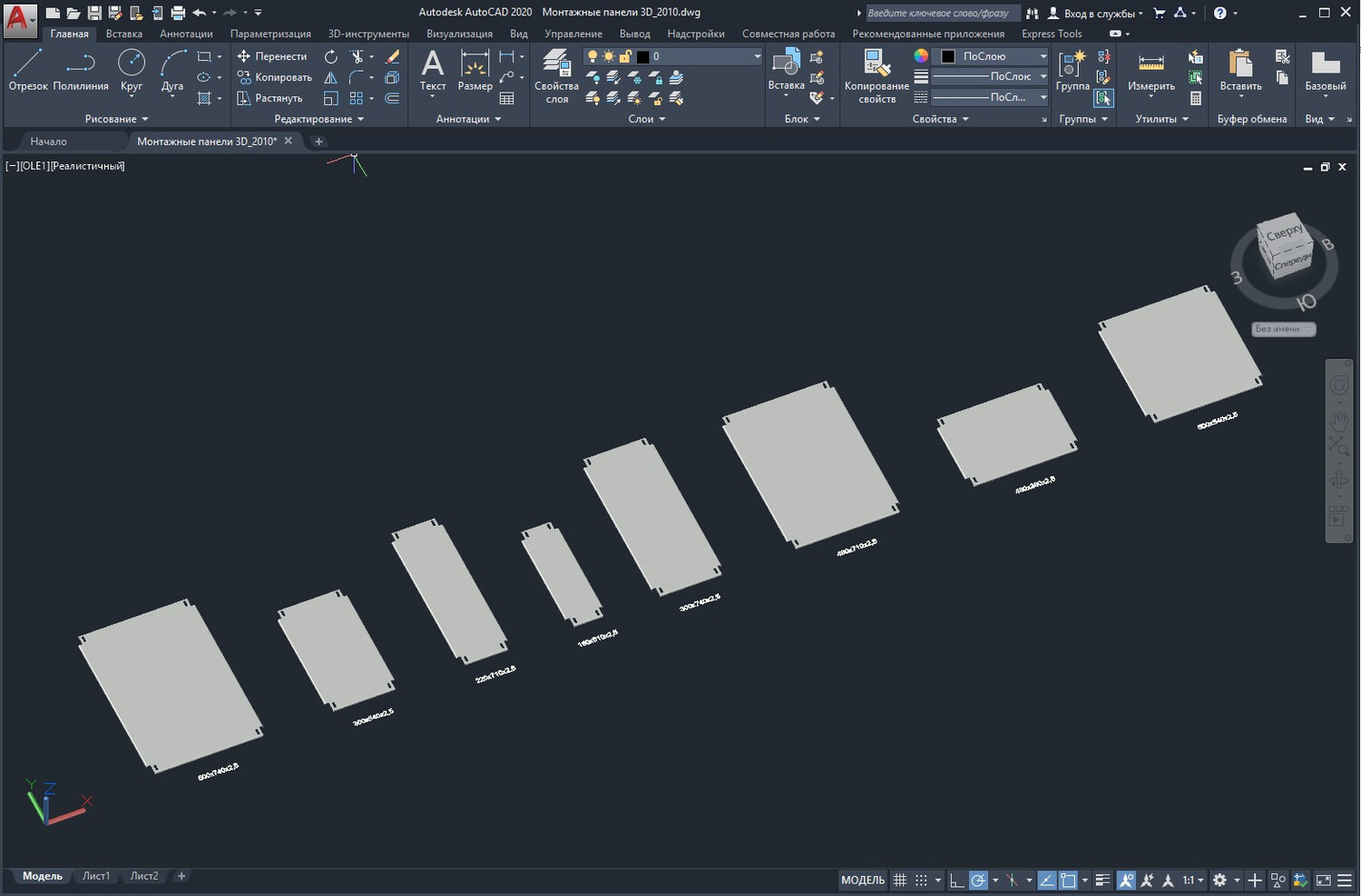

Библиотека охватывает восемь размерных исполнений, каждое из которых обозначается в формате «ширина × высота × толщина» (мм):

• 500 × 740 × 2,5
• 300 × 540 × 2,5
• 220 × 710 × 2,5
• 160 × 510 × 2,5
• 300 × 740 × 2,5
• 480 × 710 × 2,5
• 480 × 360 × 2,5
• 500 × 540 × 2,5


Технология построения геометрии

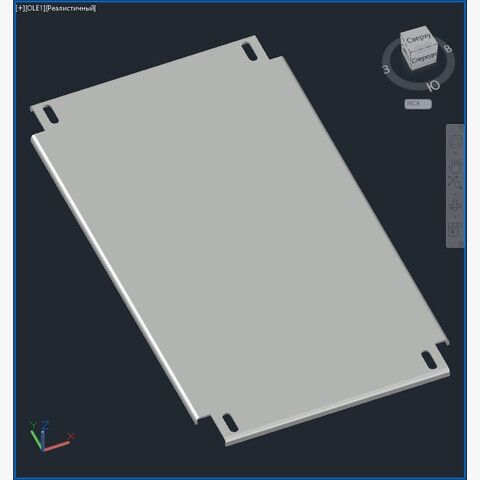

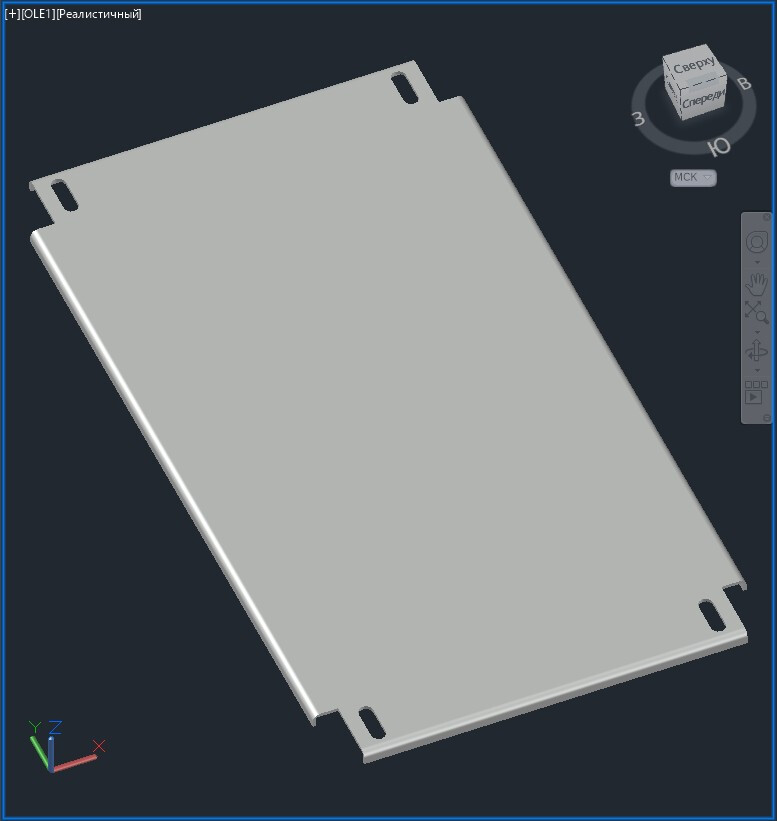

Все трёхмерные модели реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Каждая панель — это замкнутый объёмный объект с корректными массо‑инерционными характеристиками.


Интеграция в CAD‑системы и экспорт данных

Файлы подготовлены для работы в популярных системах автоматизированного проектирования. С использованием штатных средств экспорта, доступных в большинстве САПР, пользователь может:

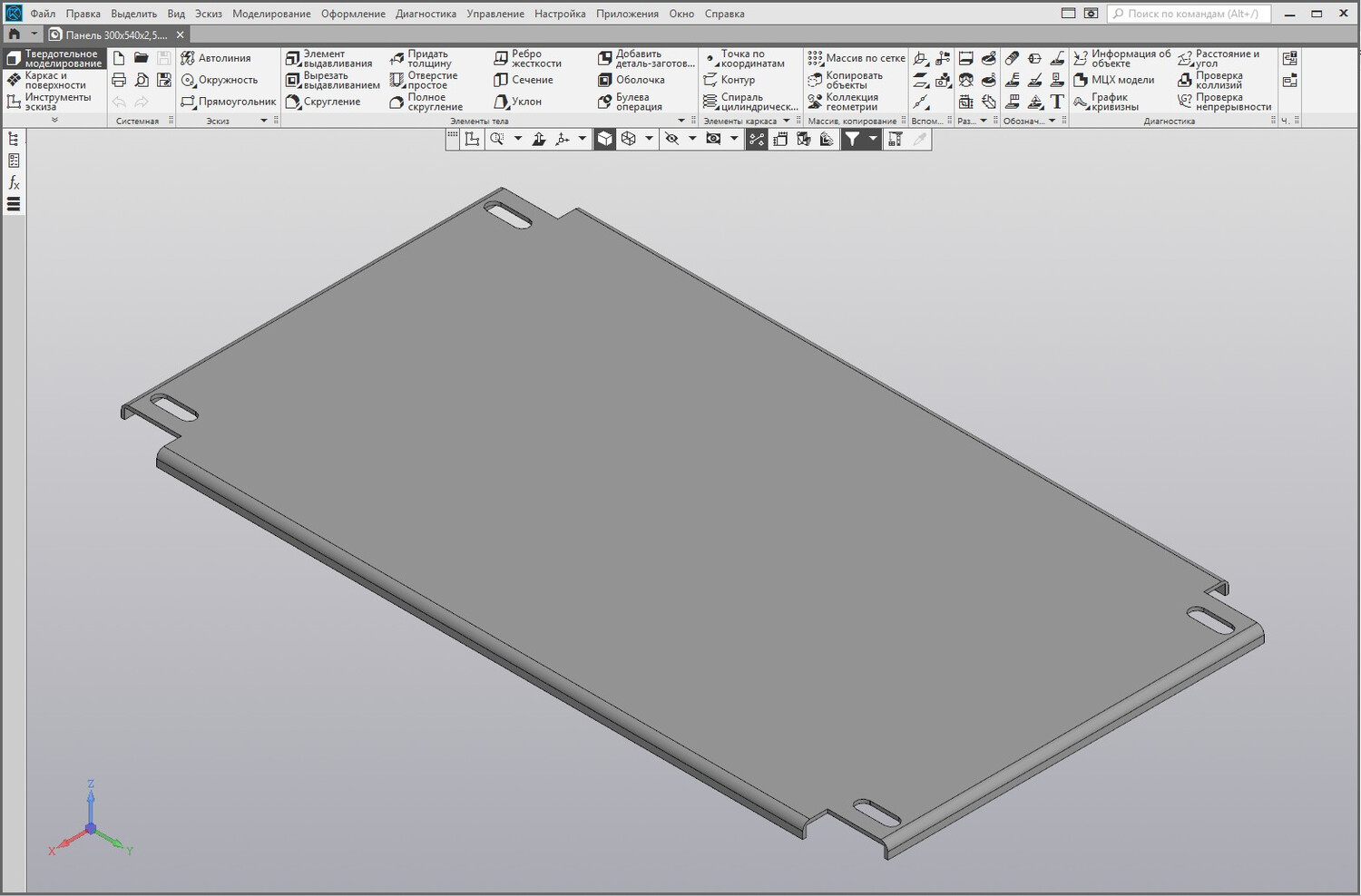

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и прочие программы;

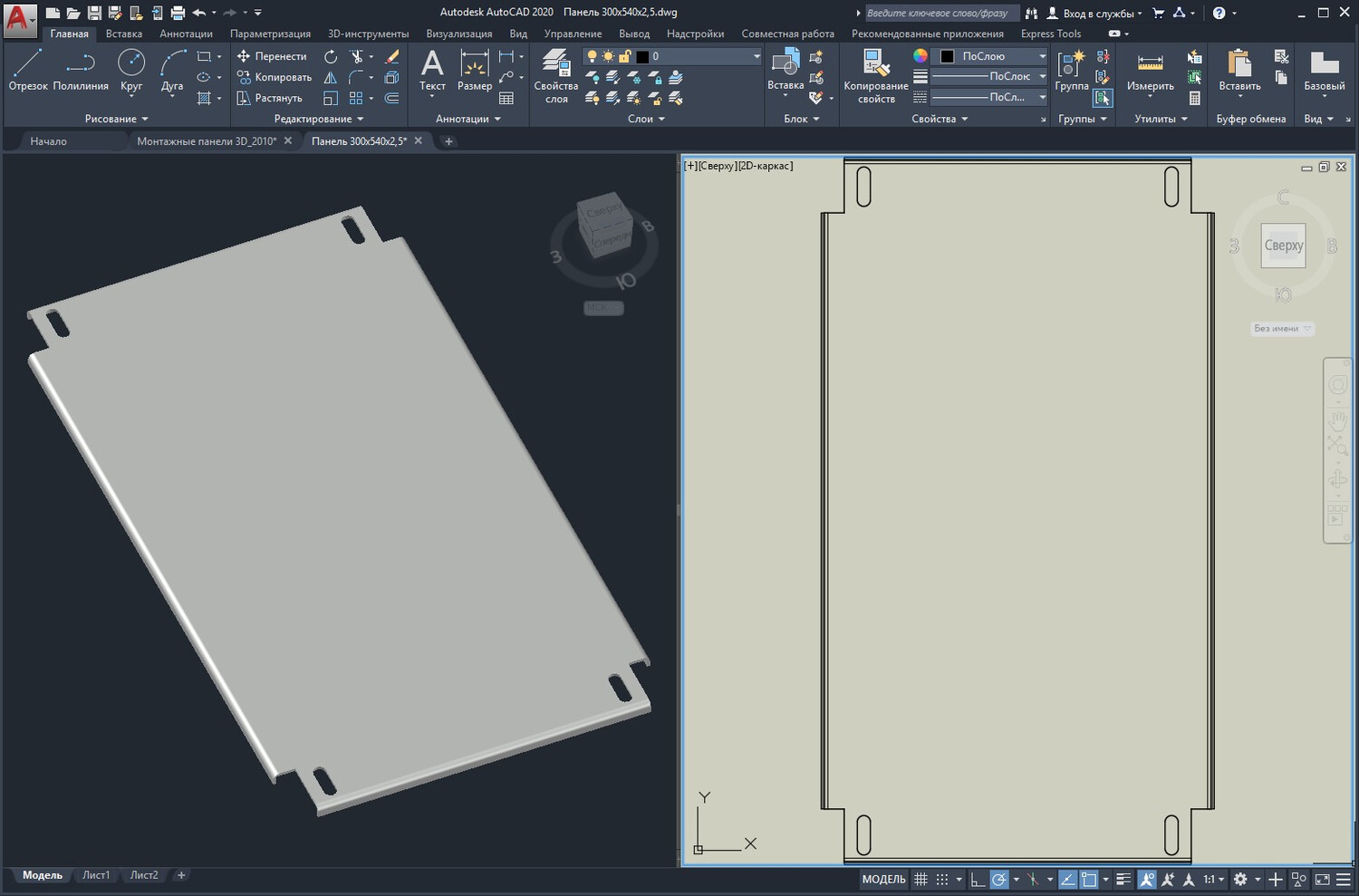

• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для анализа расположения монтажных отверстий и проверки посадки устанавливаемой аппаратуры.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
