3D модели сальников типа PG

Цифровая коллекция трёхсоставных вводов для кабельных линий — все типоразмеры серии PG

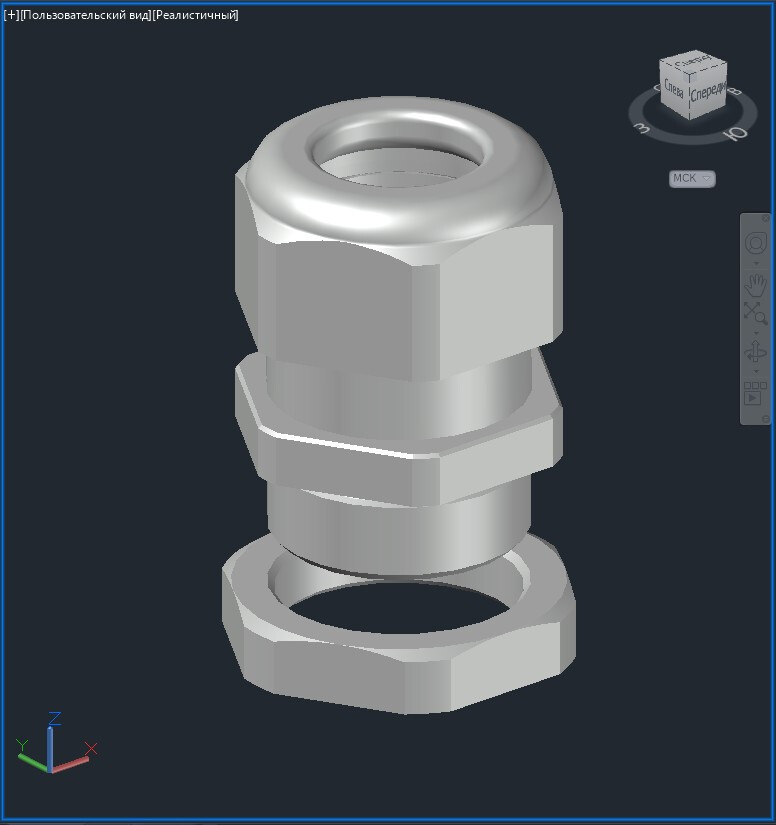

Представляем каталог трёхмерных моделей кабельных сальников стандарта PG (Panzer-Gewinde — трубная резьба немецкого стандарта), широко применяемых для герметичного ввода проводов и кабелей в корпуса электрического оборудования. Каждый сальник представляет собой разборный узел из трёх функциональных компонентов:

• прижимная (накидная) гайка — формирует внешнее уплотнение и поджимает цангу к кабелю, обеспечивая герметичность ввода;
• корпус (цанга) — внутренний элемент с разрезной конусной втулкой, которая при затягивании обжимает кабель по окружности и фиксирует его от продольного смещения;
• фиксирующая (стопорная) гайка — контрит прижимную гайку, предотвращая её самоотвинчивание от вибраций и температурных колебаний.

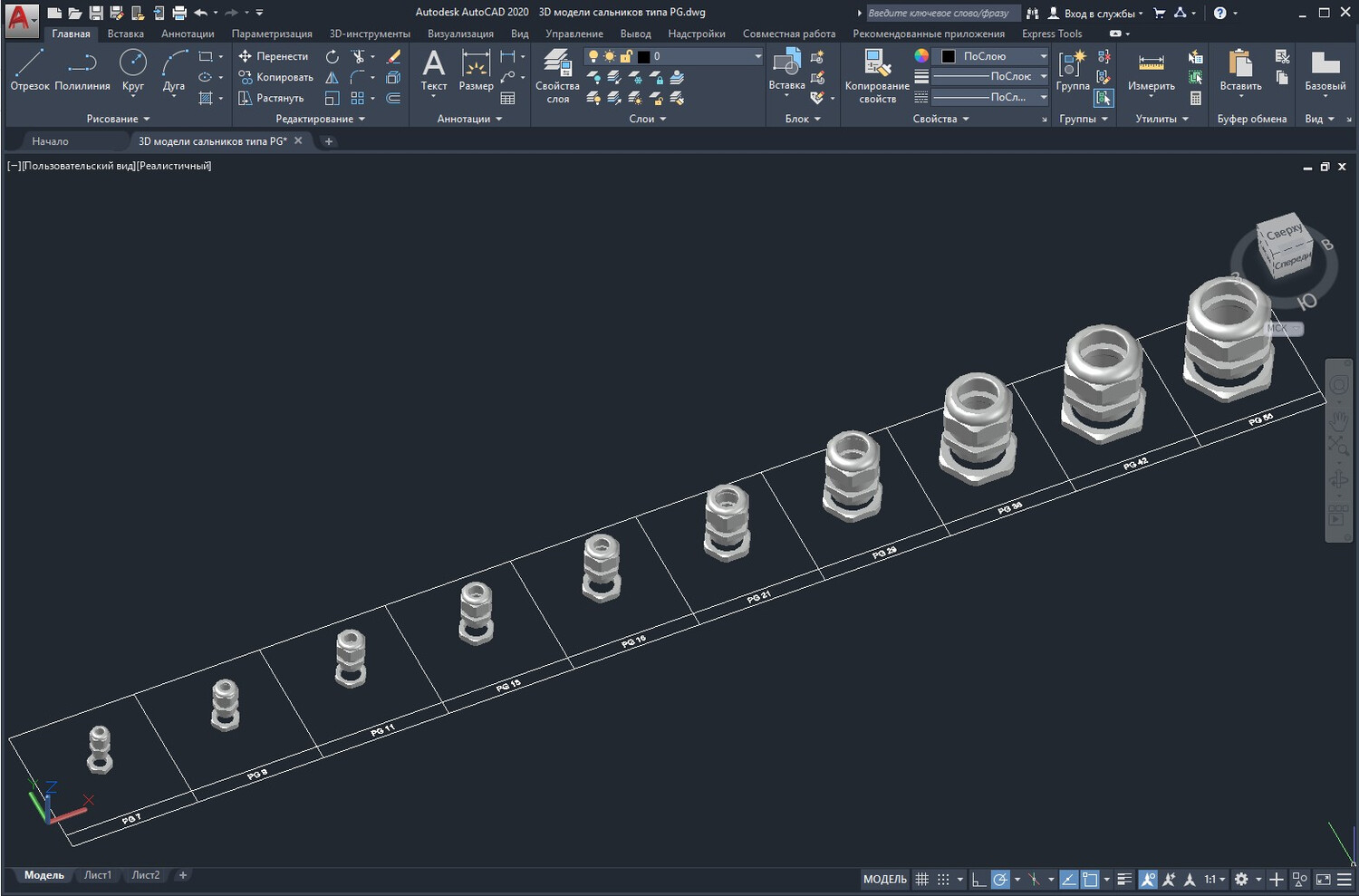

Такая конструкция обеспечивает надёжную защиту от пыли и влаги, а в исполнениях с уплотнительным кольцом — и от прямого попадания воды. Библиотека охватывает все типоразмеры линейки PG, что позволяет подобрать сальник под любой диаметр кабеля, используемого в электротехническом монтаже.

Технология построения моделей

Все трёхмерные модели выполнены методом твёрдотельного моделирования (тип — ТЕЛО).

Совместимость с CAD‑системами и экспорт

Файлы адаптированы для работы в популярных системах автоматизированного проектирования. С использованием штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

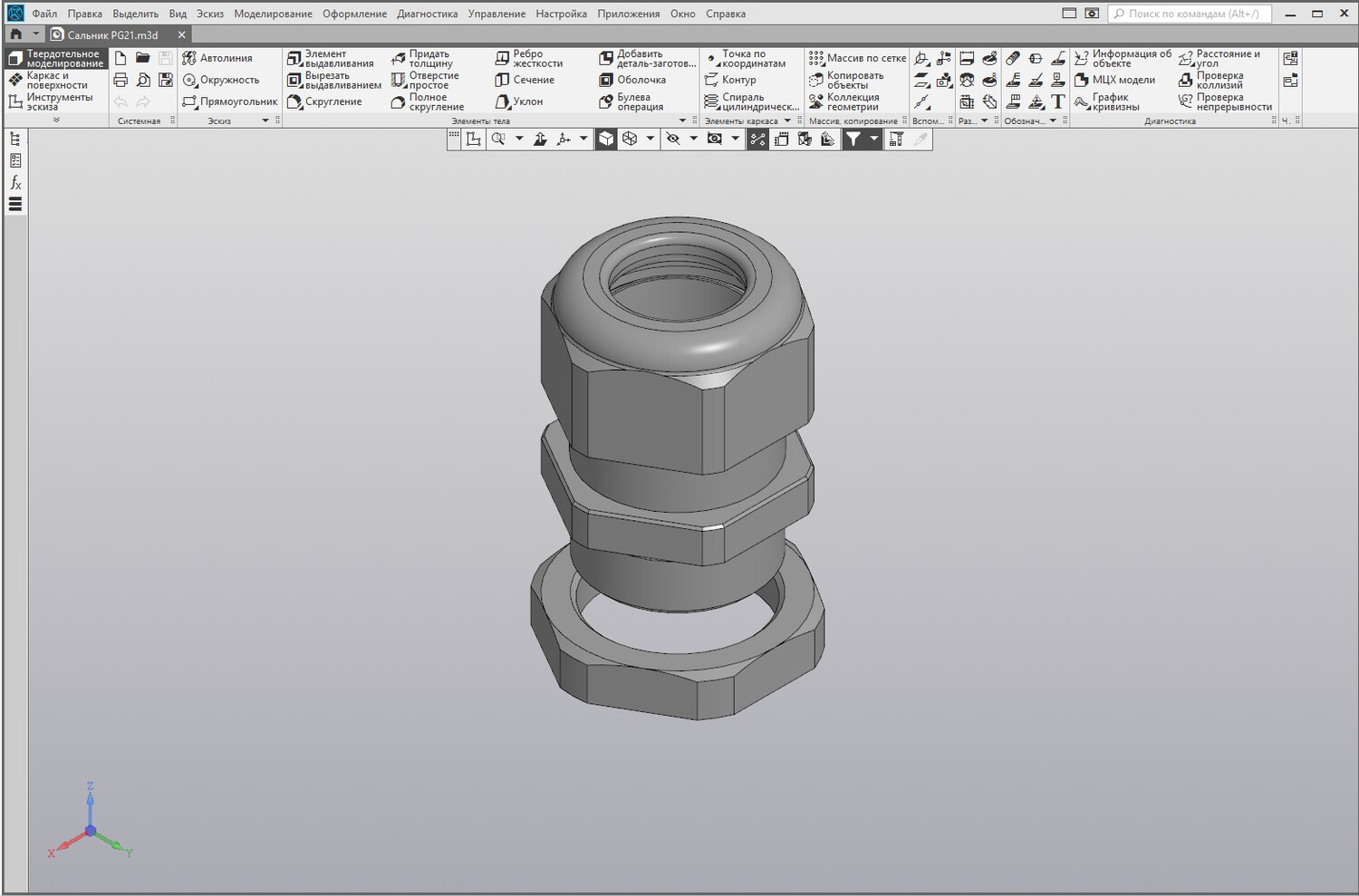

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

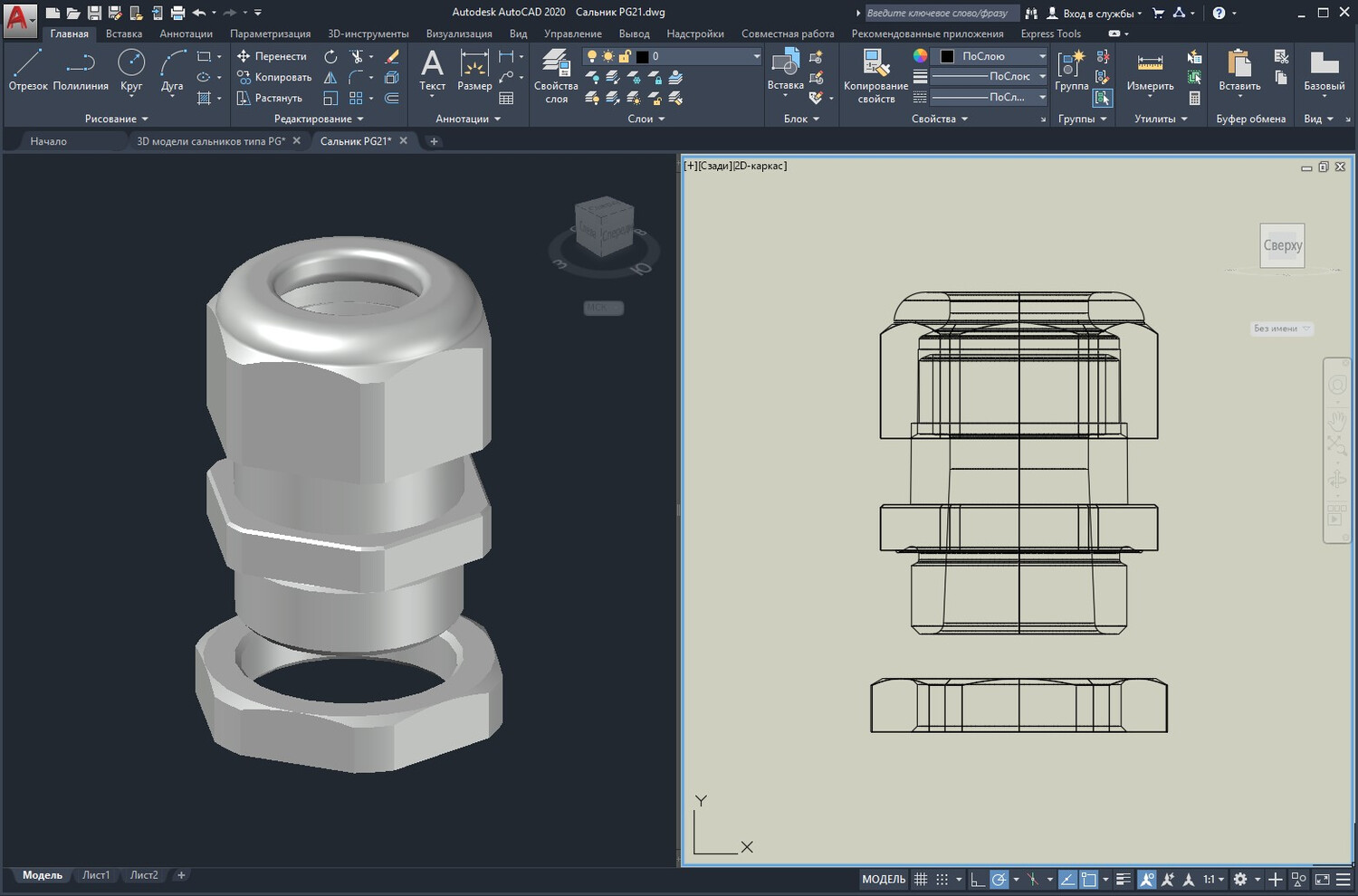

• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для анализа внутренней геометрии цанги, проверки зоны обжима кабеля и оценки радиусов уплотнения.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
