3D модели монтажных реек по ГОСТ

Цифровая библиотека профилей для установки низковольтной аппаратуры — перфорированные и глухие исполнения

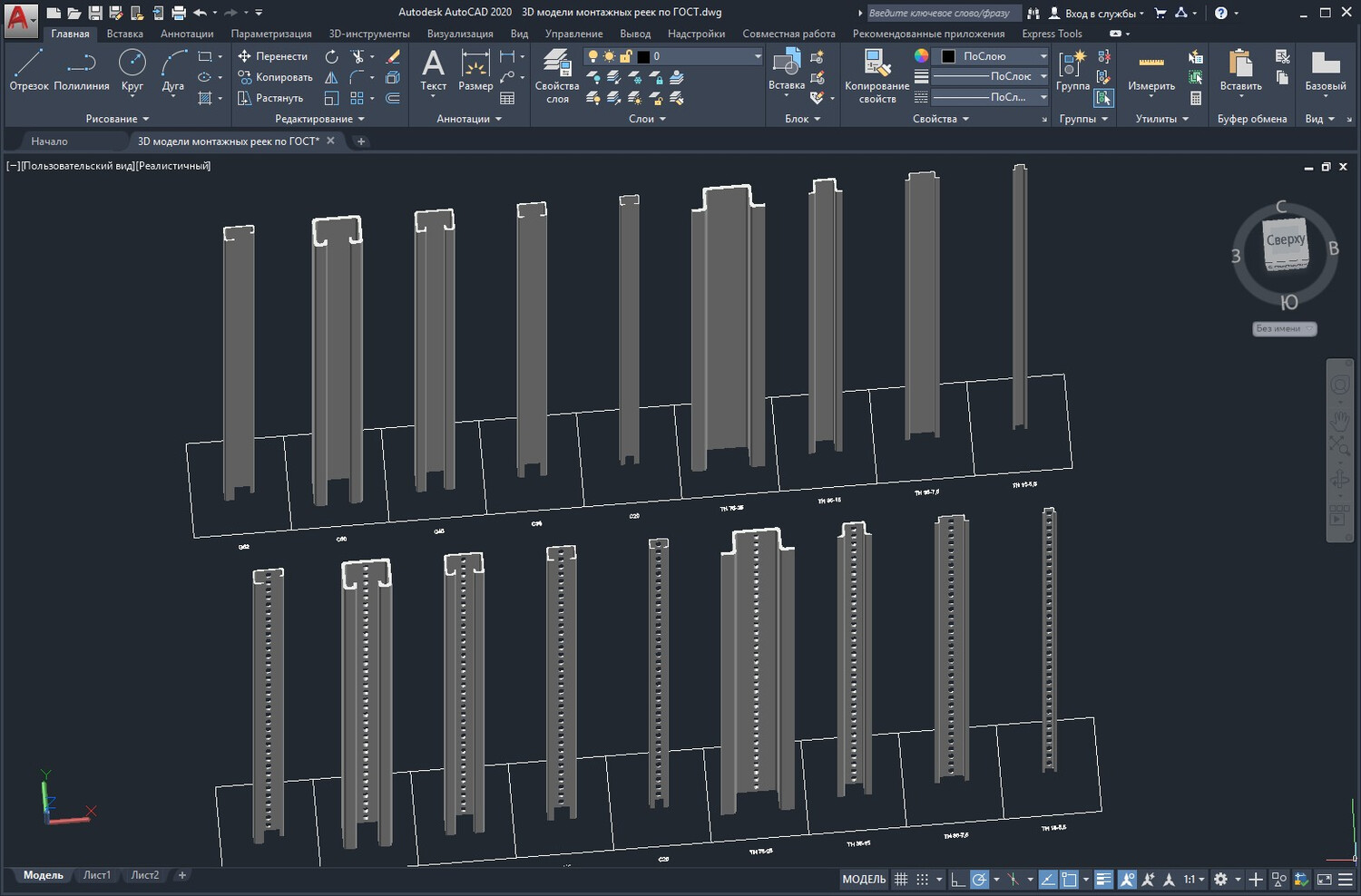

Систематизированный набор трёхмерных моделей монтажных реек, разработанных в соответствии с требованиями национального стандарта ГОСТ Р МЭК 60715‑2003. Эти профили являются базовым несущим элементом при компоновке электрических шкафов, распределительных щитов и аппаратных боксов — на них монтируются автоматические выключатели, клеммные колодки, контакторы, реле и прочая низковольтная модульная аппаратура. Стандарт регламентирует геометрию поперечного сечения, шаг и конфигурацию перфорации, что обеспечивает универсальную совместимость с оборудованием любых производителей, придерживающихся данного нормативного документа. Комплект включает все типоразмеры как в перфорированном, так и в глухом (без перфорации) исполнении.


Варианты исполнения и их назначение

Наличие или отсутствие перфорации определяет функциональные возможности рейки и область её применения:

• Рейки с перфорацией — основной тип для модульного оборудования. Отверстия расположены с фиксированным шагом и обеспечивают быстрый защёлк‑монтаж аппаратов без дополнительного инструмента. Применяются в большинстве типовых шкафов и щитов.
• Рейки без перфорации — используются в качестве универсальных несущих профилей для крепления нестандартных устройств, монтажных пластин, кабельных органайзеров и дополнительных конструктивных элементов, где не требуется штатная защёлка модульной аппаратуры.

Такая вариативность позволяет закрыть потребности как типовых, так и специализированных проектов электрощитового оборудования.


Метод построения геометрии

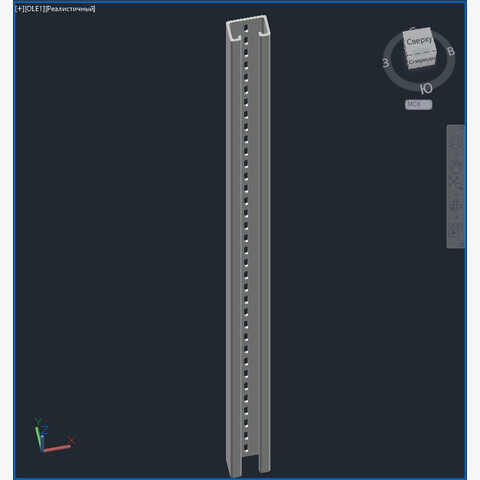

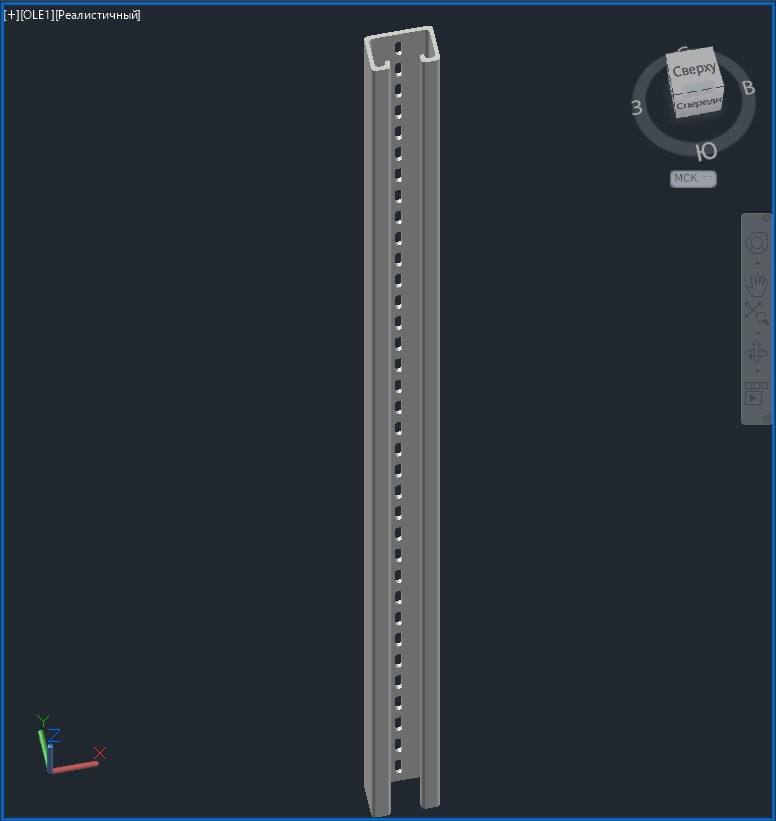

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая рейка — это замкнутый объёмный объект с корректными массо‑инерционными характеристиками.


Совместимость и возможности экспорта

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

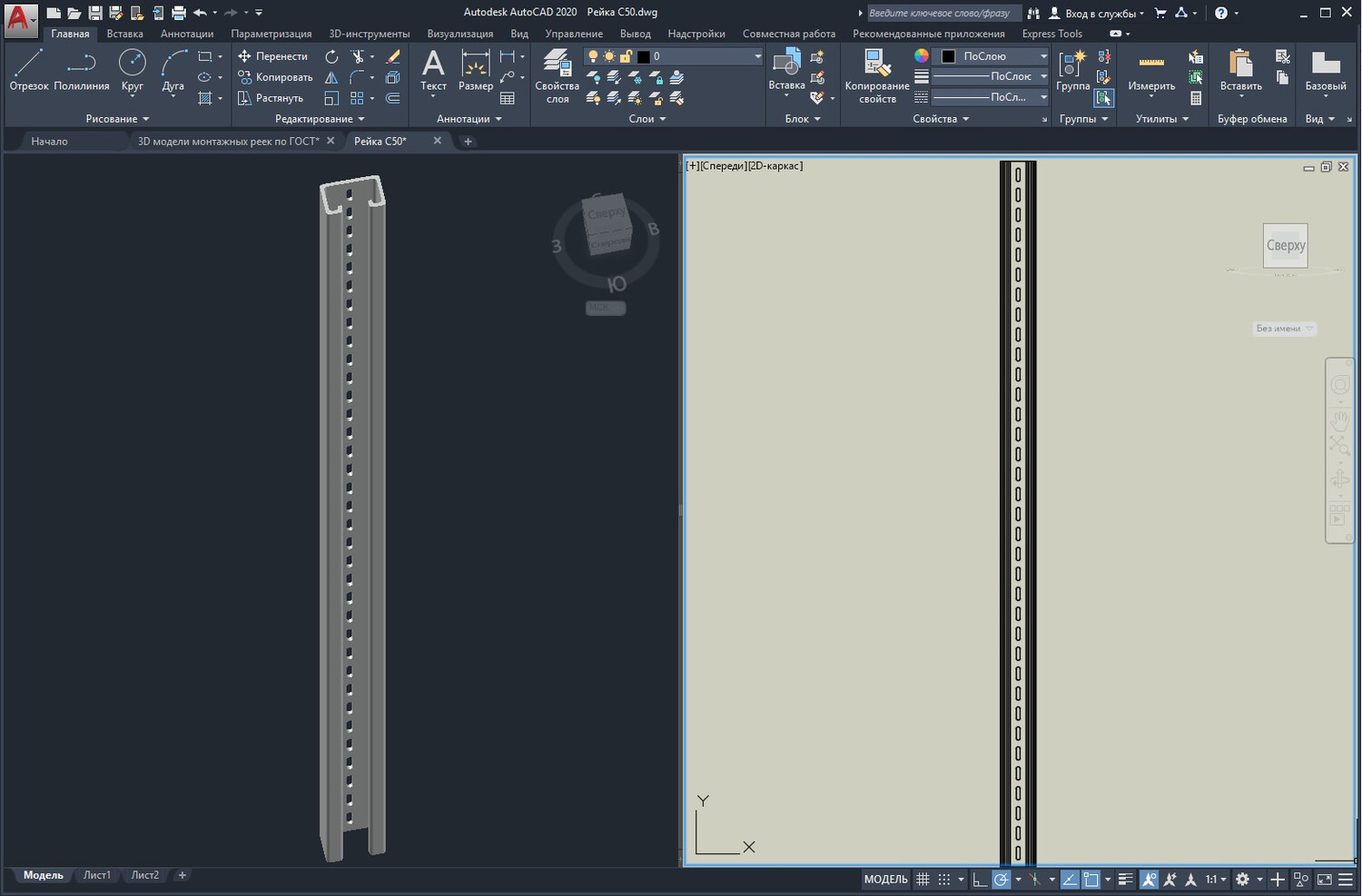

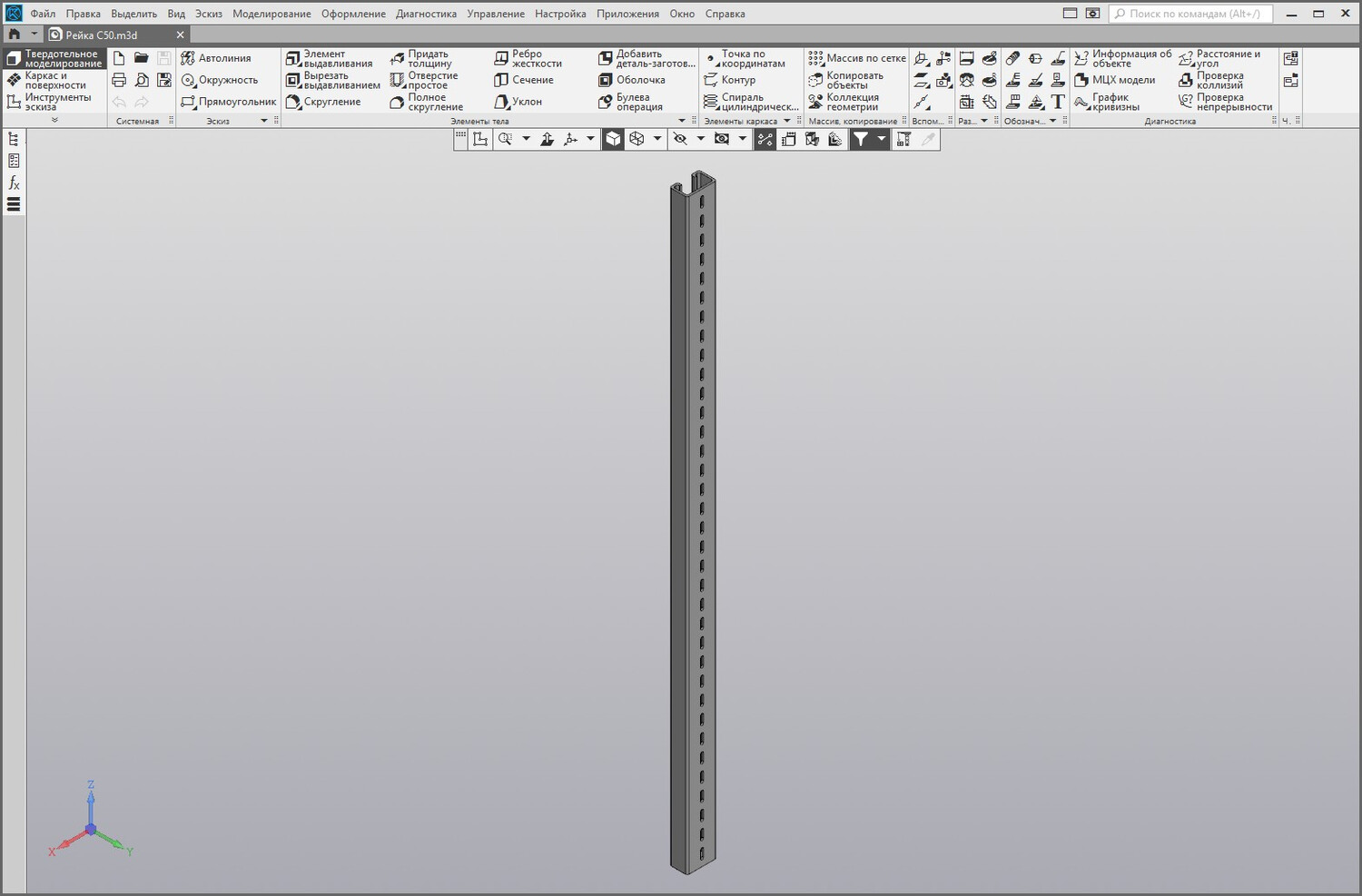

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сформировать 2D‑чертежи с основными видами, разрезами и сечениями профиля;
• выполнить локальные вырезы для анализа конфигурации перфорации и проверки посадки модульной аппаратуры на рейку.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
