3D модель шкафа ЩМП

Цифровая модель навесного электротехнического щита — съёмная дверца, замок, маркировка напряжения

Детализированная трёхмерная модель щита монтажного с панелью ЩМП — корпусного изделия, предназначенного для размещения электрооборудования, коммутационных аппаратов и приборов защиты в производственных, административных и бытовых помещениях. Модель воспроизводит конструкцию щита с габаритными размерами 400×300×155 мм и оснащена внутренней монтажной панелью для установки аппаратуры на DIN‑рейку или винтовыми соединениями.

Конструктивные особенности

Модель отражает все ключевые конструктивные элементы реального изделия:

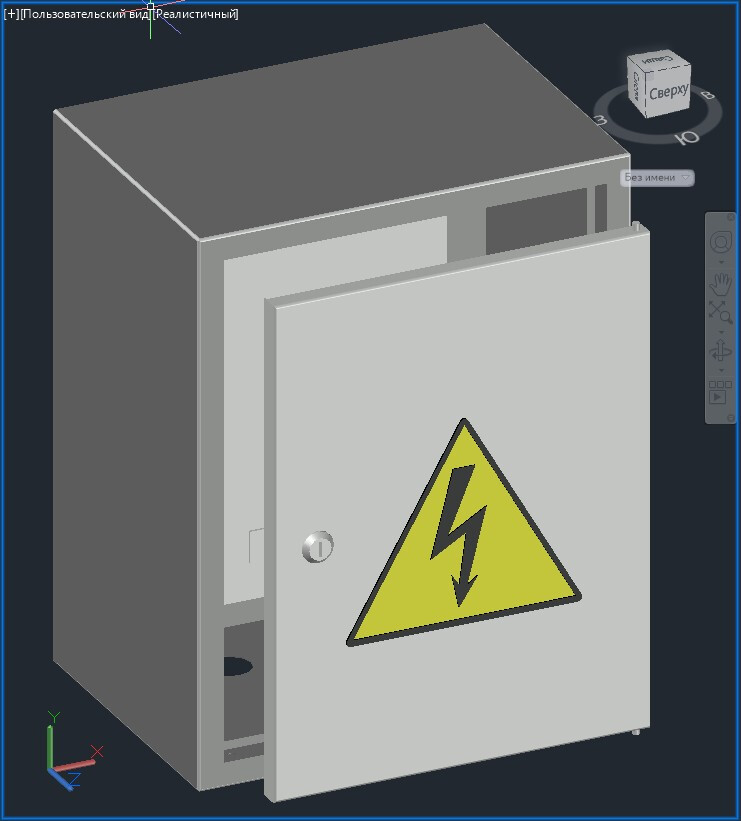

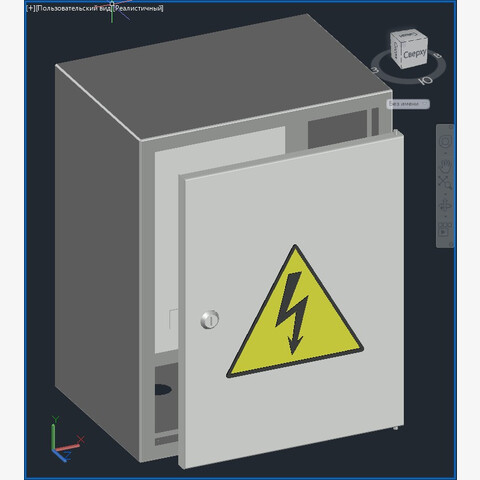

• Съёмная дверца — воспроизведена как отдельный компонент, что позволяет отследить кинематику открывания и оценить доступ к внутреннему объёму при компоновке оборудования;
• Замковое устройство — детально смоделирован замок дверцы с ключом, что добавляет реалистичности и помогает проектировщику учитывать габариты запирающего механизма при размещении щита вплотную к соседним конструкциям;
• Символ электрического напряжения — на лицевой поверхности дверцы нанесён предупреждающий знак в виде молнии, что соответствует требованиям ГОСТ к маркировке электротехнических оболочек.

Метод построения геометрии

Модель реализована в формате твёрдотельного моделирования (тип — ТЕЛО). Корпус, дверца, монтажная панель, петли и замок представляют собой замкнутые объёмные объекты с корректными массо‑инерционными характеристиками. Толщины стенок, радиусы гибов, отбортовки и крепёжные отверстия воспроизведены в соответствии с реальным изделием — это критично для компоновки внутреннего оборудования, проверки зазоров и подготовки конструкторской документации.

Интеграция в САПР и экспорт

Файл подготовлен для работы в распространённых средах проектирования. С помощью штатных инструментов экспорта пользователь может:

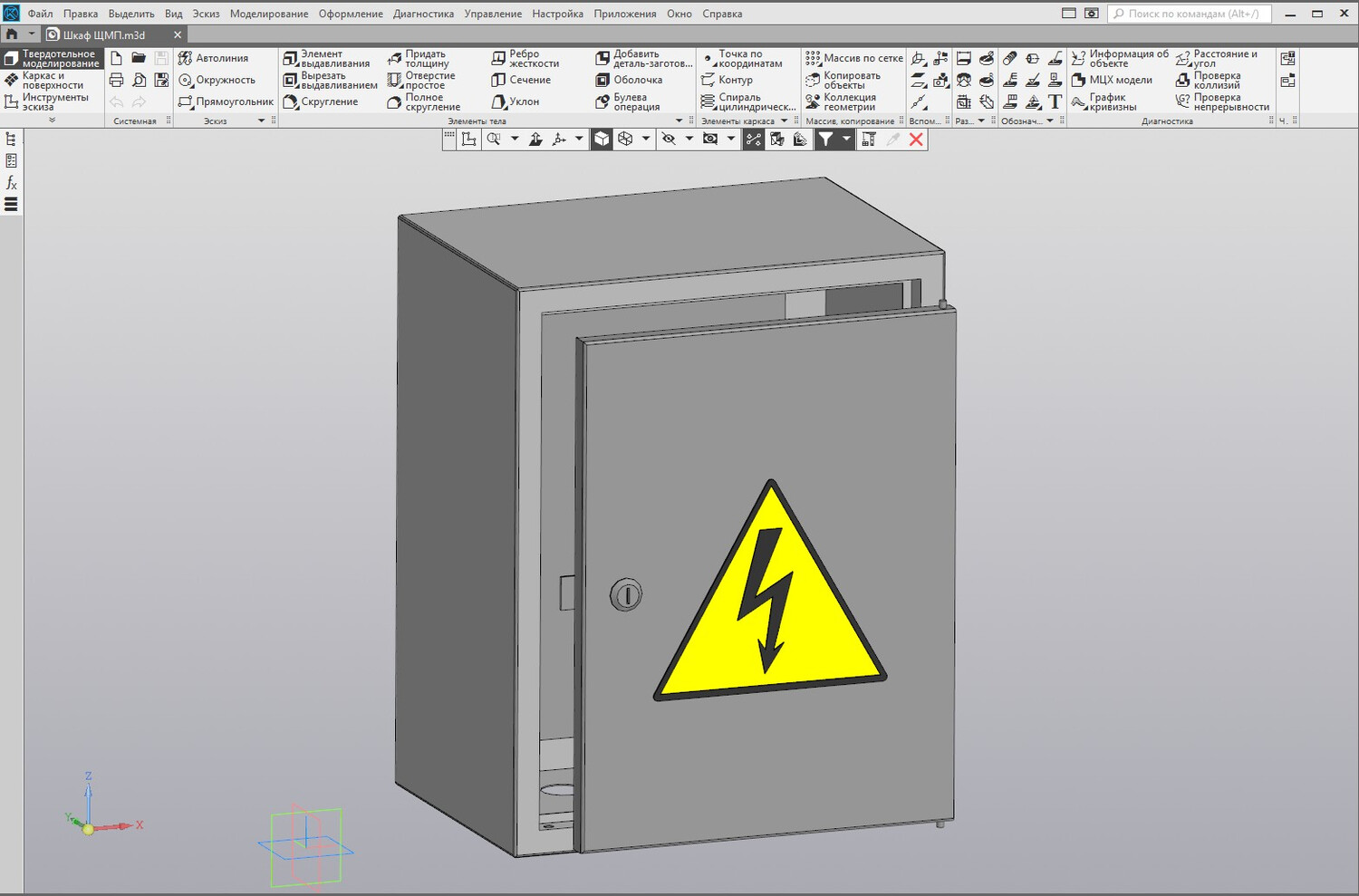

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

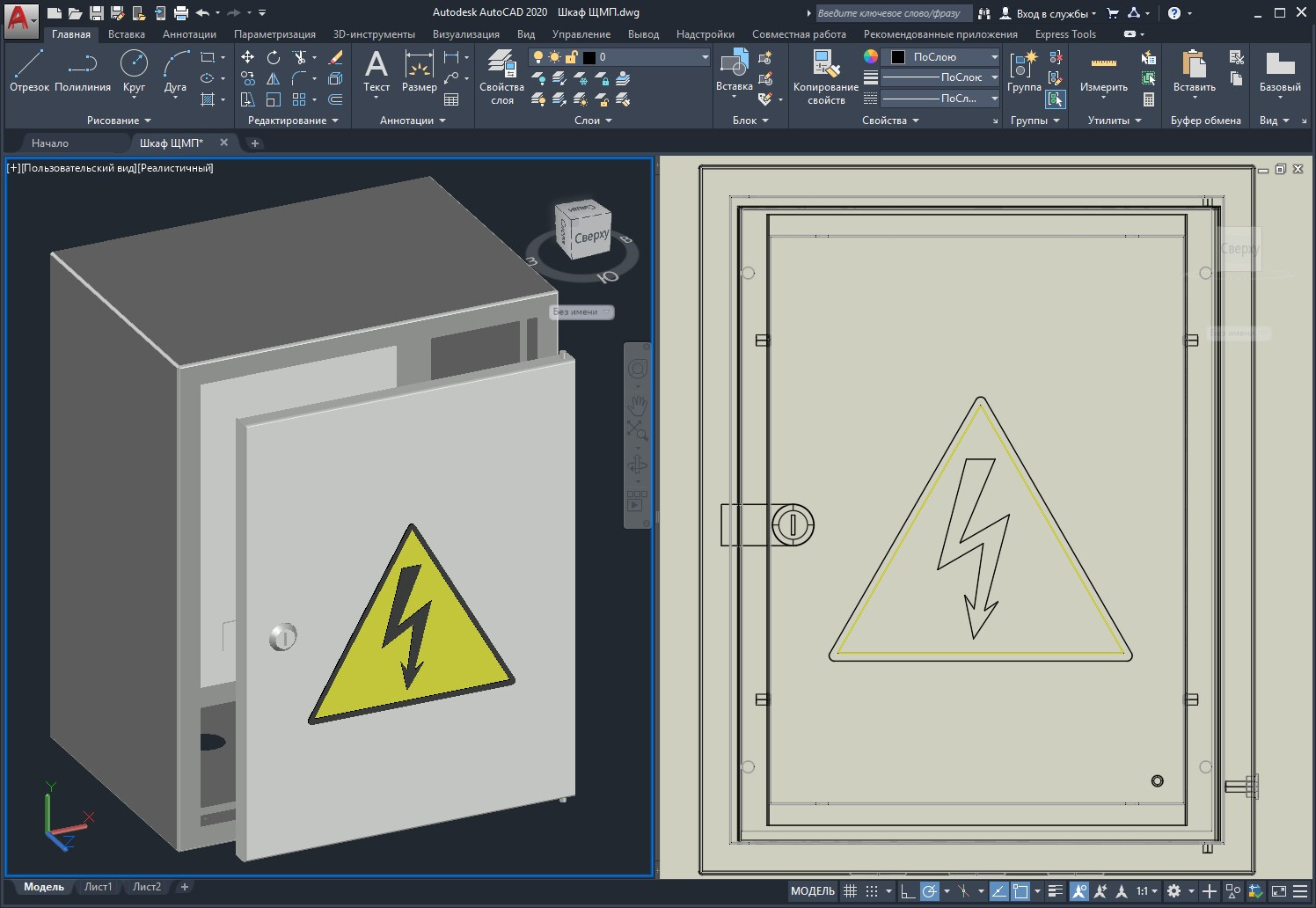

• сформировать 2D‑чертежи с габаритными видами, разрезами и сечениями;
• выполнить вырезы для анализа внутреннего пространства и проверки установки аппаратуры на монтажной панели.

Форматы файлов:

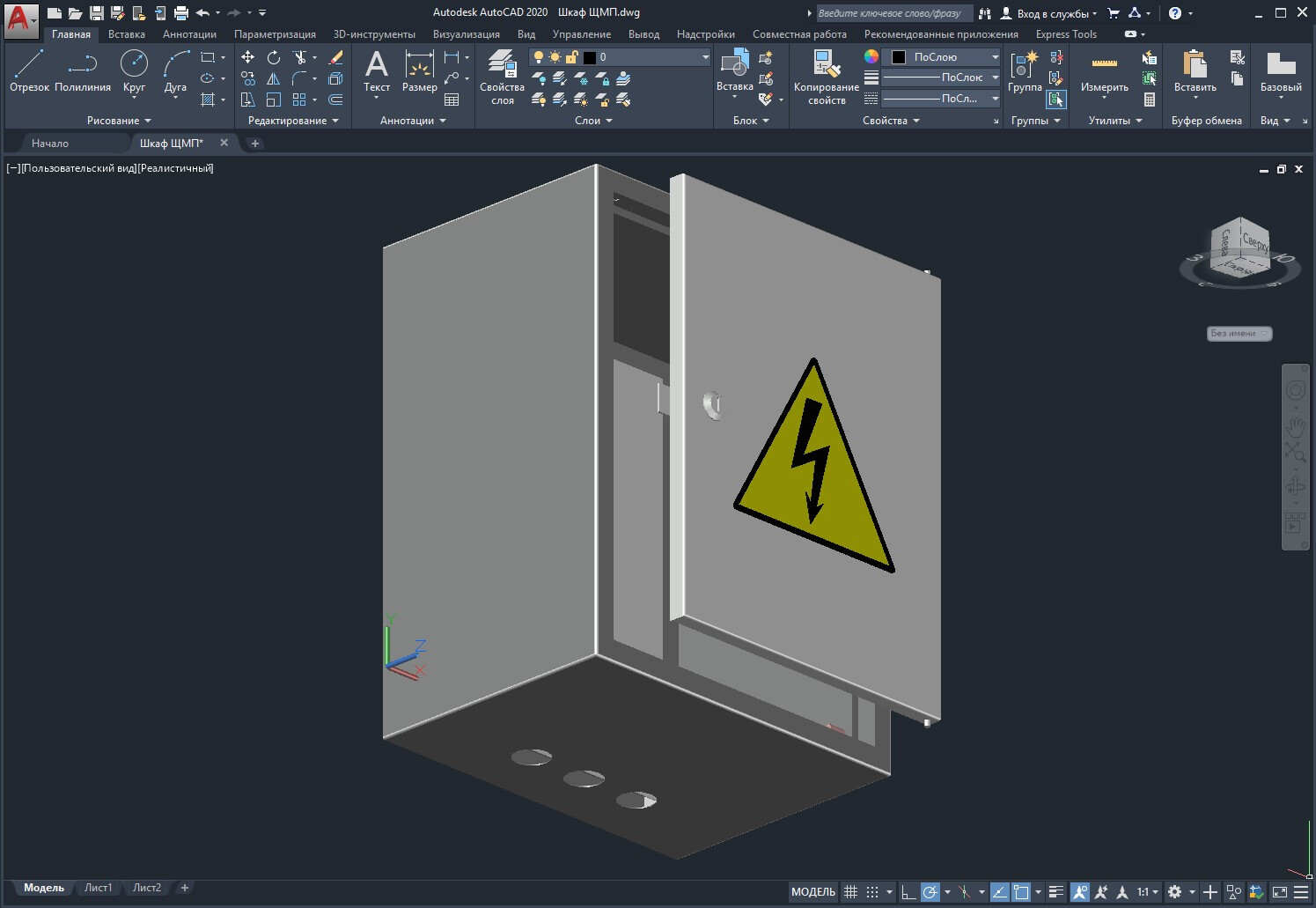

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
