3D модели штуцеров по ОСТ 1.76710-80

Точные цифровые модели штуцеров под приварку по ОСТ 1.76710 80

Нужен надёжный набор 3D‑моделей штуцеров для проектирования трубопроводных и технологических узлов? Предлагаем комплект моделей штуцеров под приварку, разработанных строго в соответствии с ОСТ 1.76710‑80. Модели ориентированы на профессиональное применение в машиностроении, авиастроении и смежных отраслях: они позволяют корректно прорабатывать стыки, рассчитывать массу, формировать спецификации и выпускать рабочую документацию без потери точности геометрии.

Состав комплекта и ключевые параметры изделий

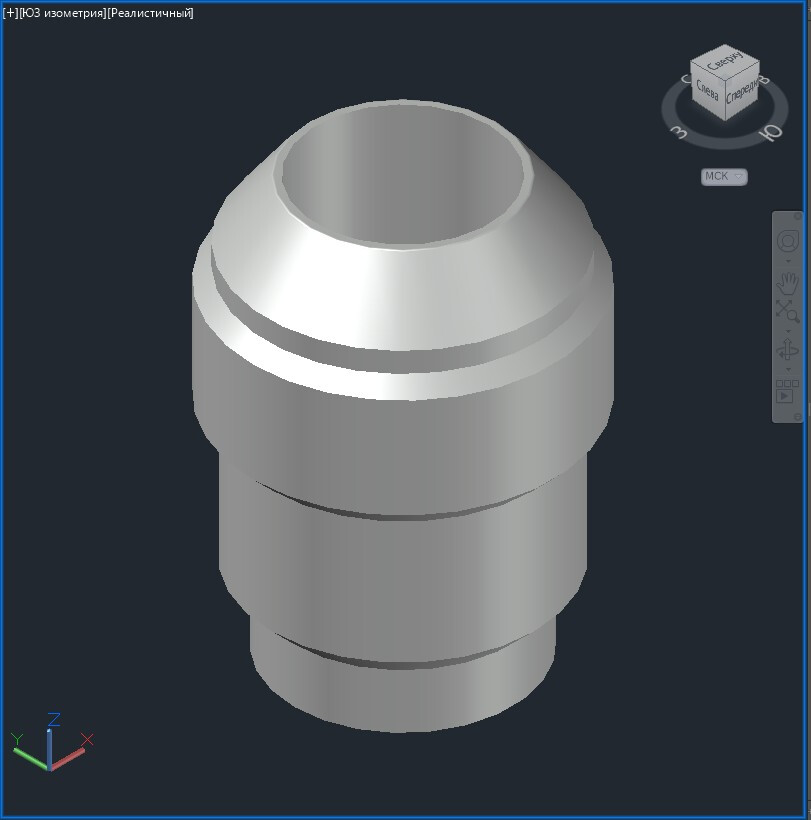

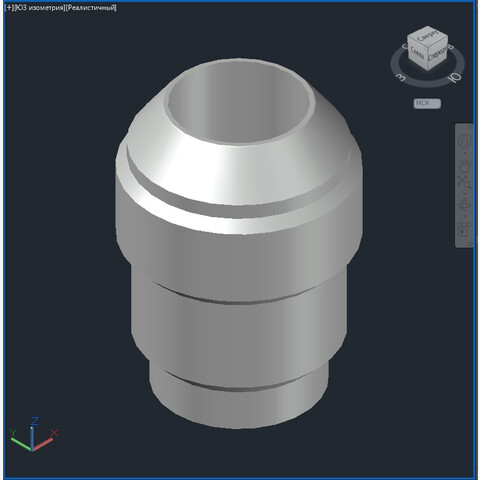

В набор включены твердотельные 3D‑модели штуцеров под приварку всех типоразмеров по ОСТ 1.76710‑80. Каждая модель реализована в формате «ТЕЛО» — это полноценное твердотельное моделирование, которое даёт возможность выполнять точные расчёты, строить сечения, анализировать пересечения и автоматически формировать ведомости материалов.

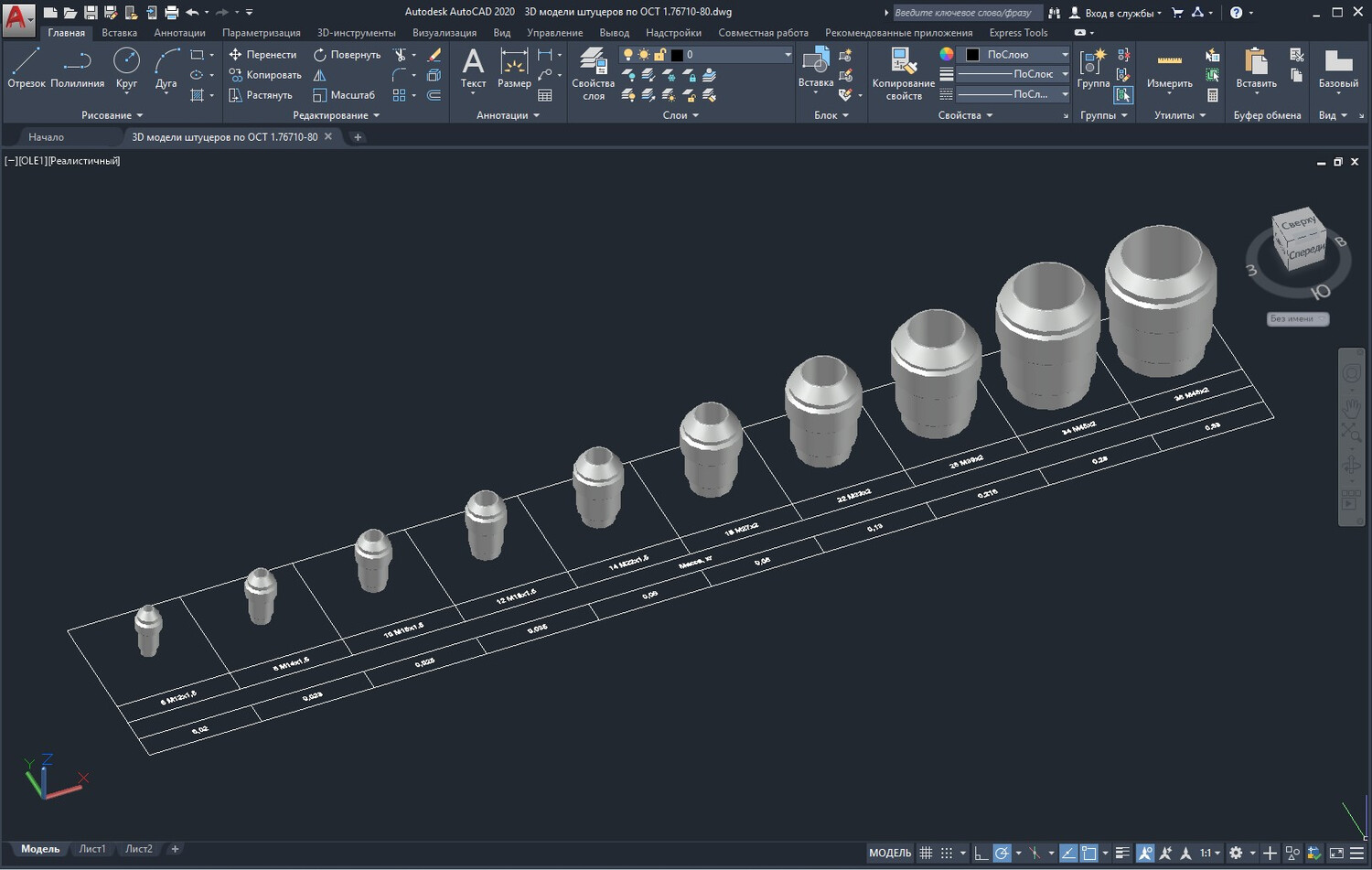

Все модели размещены на единой информационной сетке: для каждого типоразмера указаны его обозначение и масса изделия. Такая визуальная система упрощает подбор нужного штуцера, сокращает время на поиск данных и снижает риск ошибок при компоновке узлов.

Возможности интеграции в САПР‑среду

Комплект адаптирован для использования в популярных системах автоматизированного проектирования. С помощью стандартных инструментов САПР вы сможете:

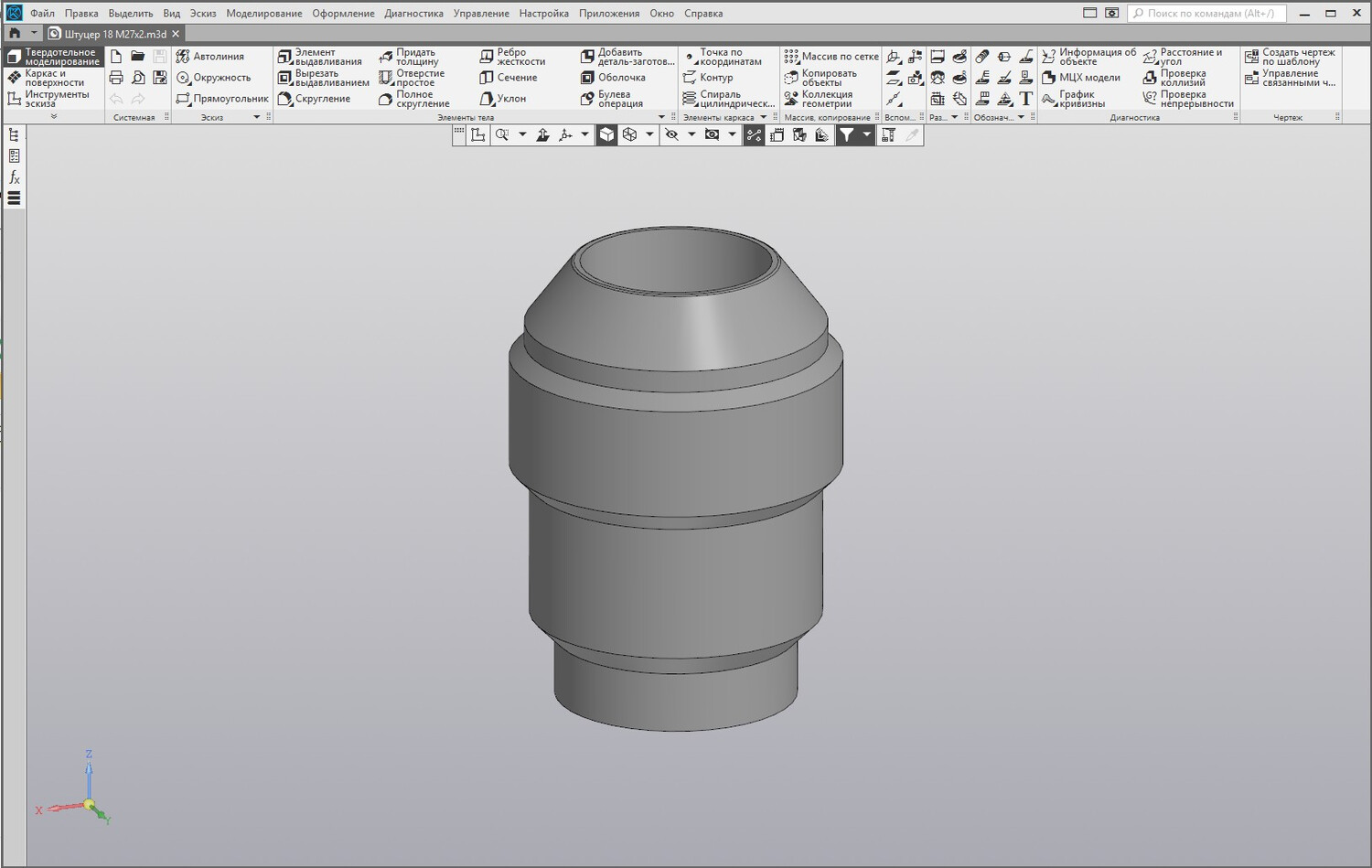

• экспортировать 3D‑геометрию в форматы, совместимые с КОМПАС‑3D, SketchUp, 3ds Max и другими программами;

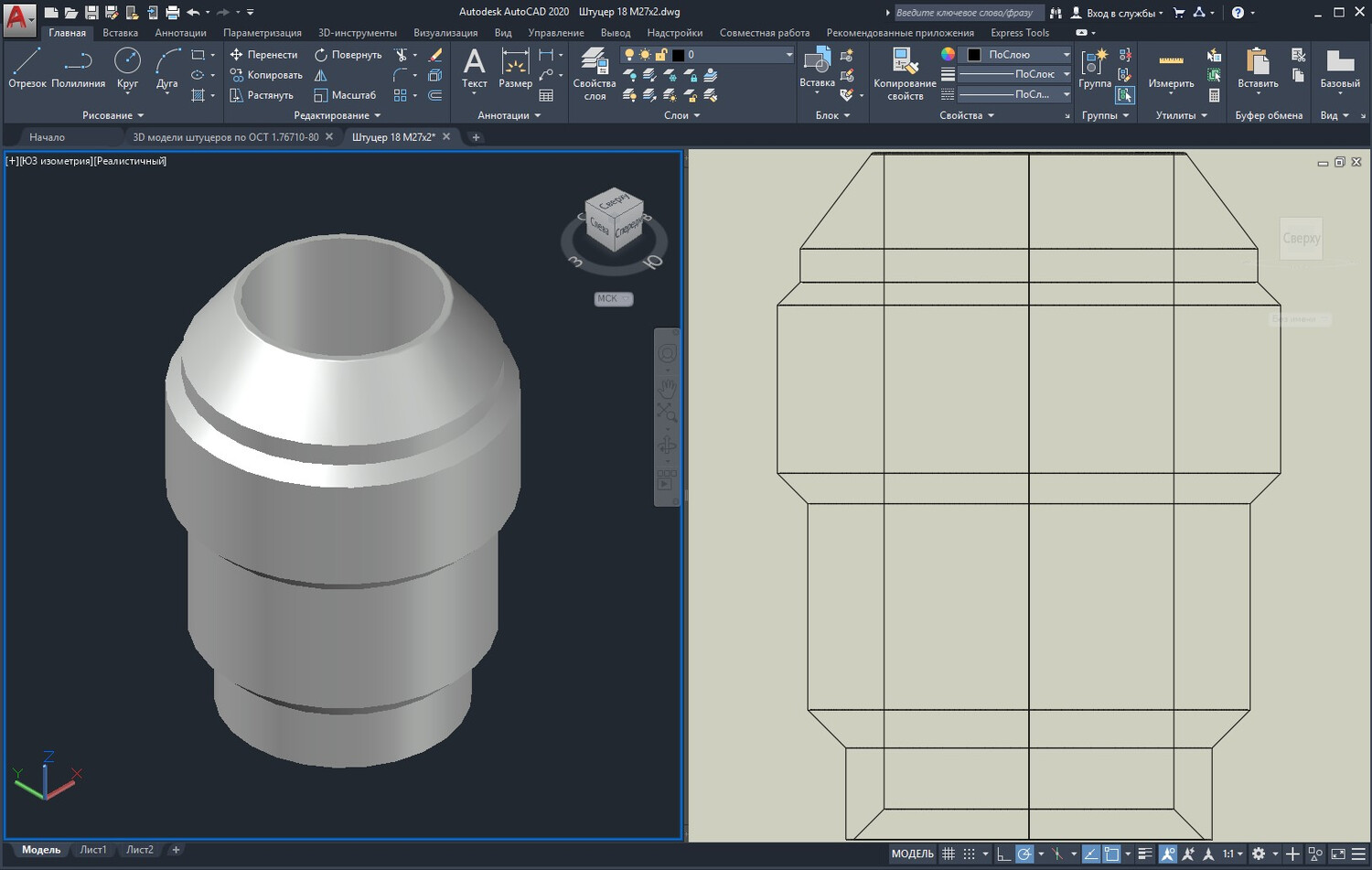

• выгружать 2D‑чертежи, формировать виды и проекционные схемы для рабочей документации;
• строить разрезы и сечения для детализации сварных и монтажных узлов;
• выполнять массовые операции — копировать, масштабировать, вращать модели без искажения параметров.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
