Схемы подключения реле утечки

Готовые схемы интеграции реле утечки с трансформатором тока

Комплект схем для реле утечки РТУ‑100 и РТУ‑500 — практическое решение для проектировщиков, наладчиков и электромонтажников. Документация позволяет быстро и корректно интегрировать устройства в распределительные сети и системы автоматики, снижая риск ошибок и ускоряя согласование проектных решений.

Модели в комплекте

• РТУ‑100 — реле для контроля изоляции в типовых промышленных и энергетических сетях.
• РТУ‑500 — версия с расширенными возможностями: подходит для сложных конфигураций, где критичны селективность и надёжность срабатывания.

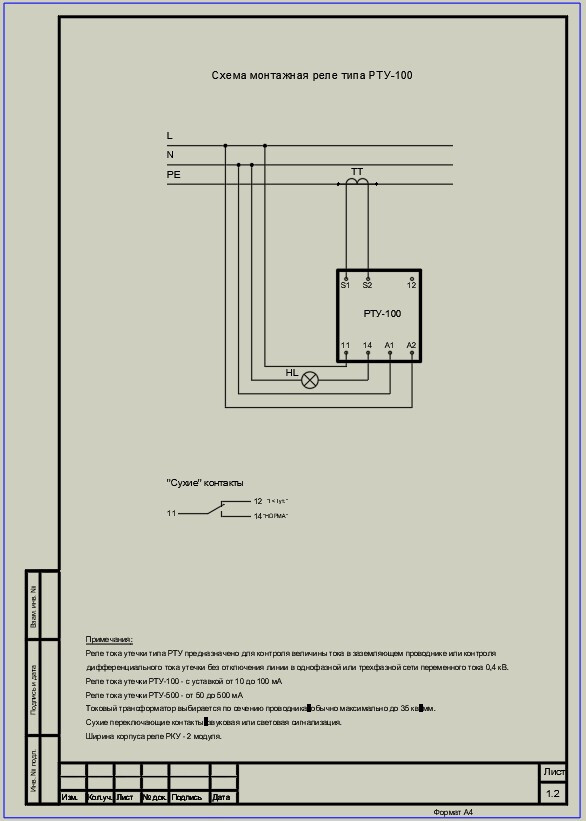

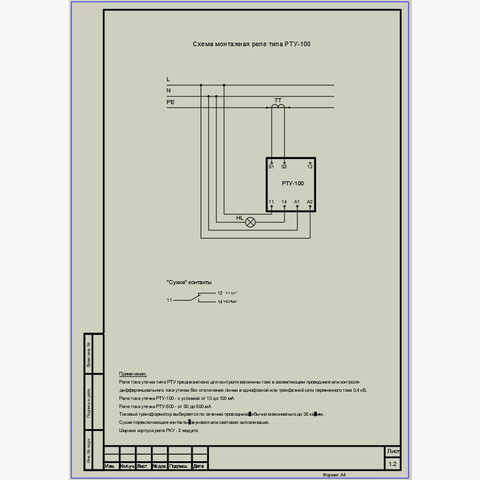

Обе модели представлены в схемах с подключением через трансформатор тока — это обеспечивает точную настройку чувствительности под реальные токи утечки и минимизирует ложные срабатывания.

Что реализовано в схемах

• Подключение через трансформатор тока с учётом селективности и чувствительности.
• Коммутация сухих переключающих контактов для интеграции с автоматикой, сигнализацией и блокировками.
• Типовые варианты подключения звуковой и световой сигнализации, включая подбор номиналов и нагрузок.
• Стандартная маркировка и обозначения элементов — для упрощения согласования с надзорными и проектными организациями.

Форматы файлов:

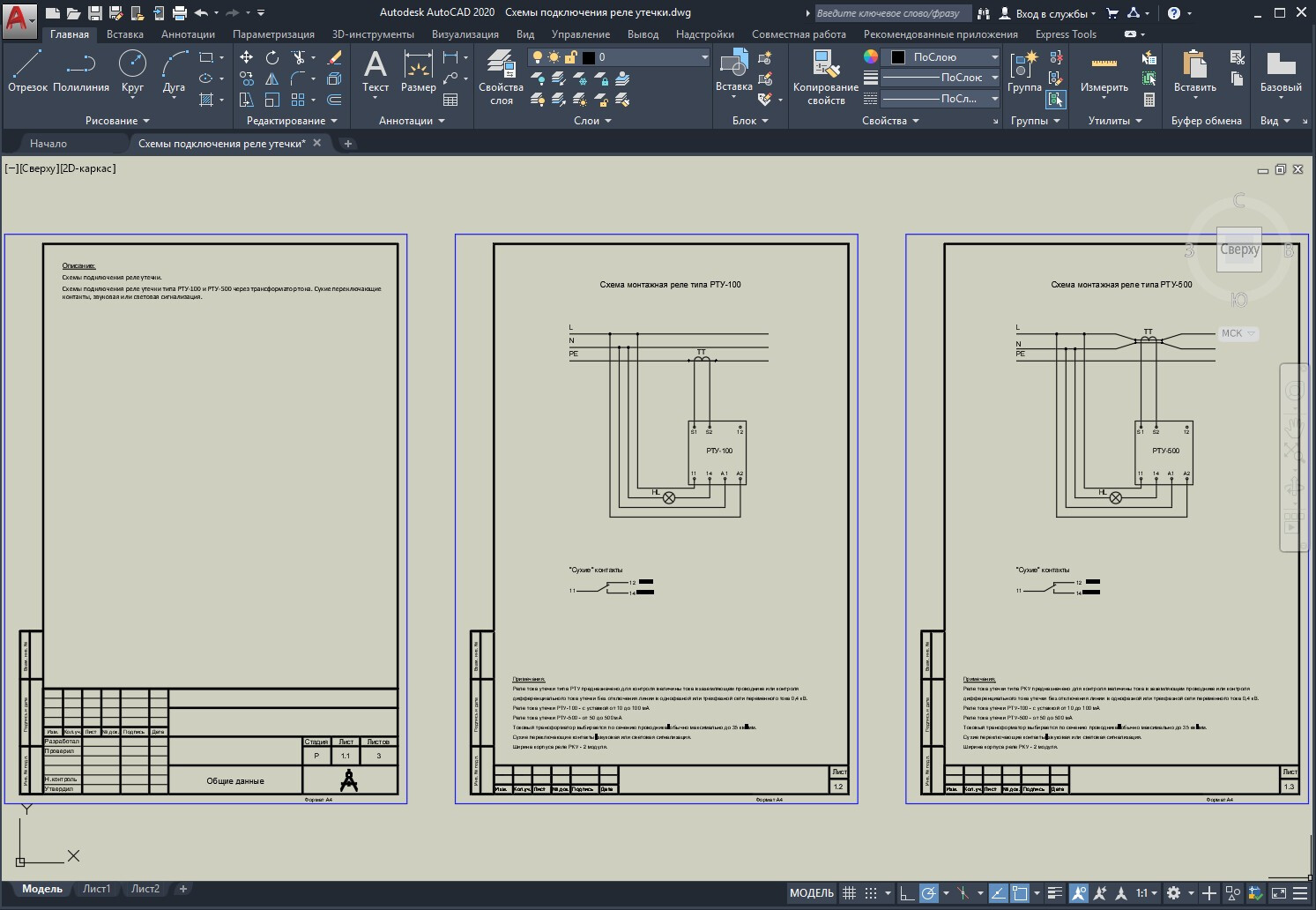

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

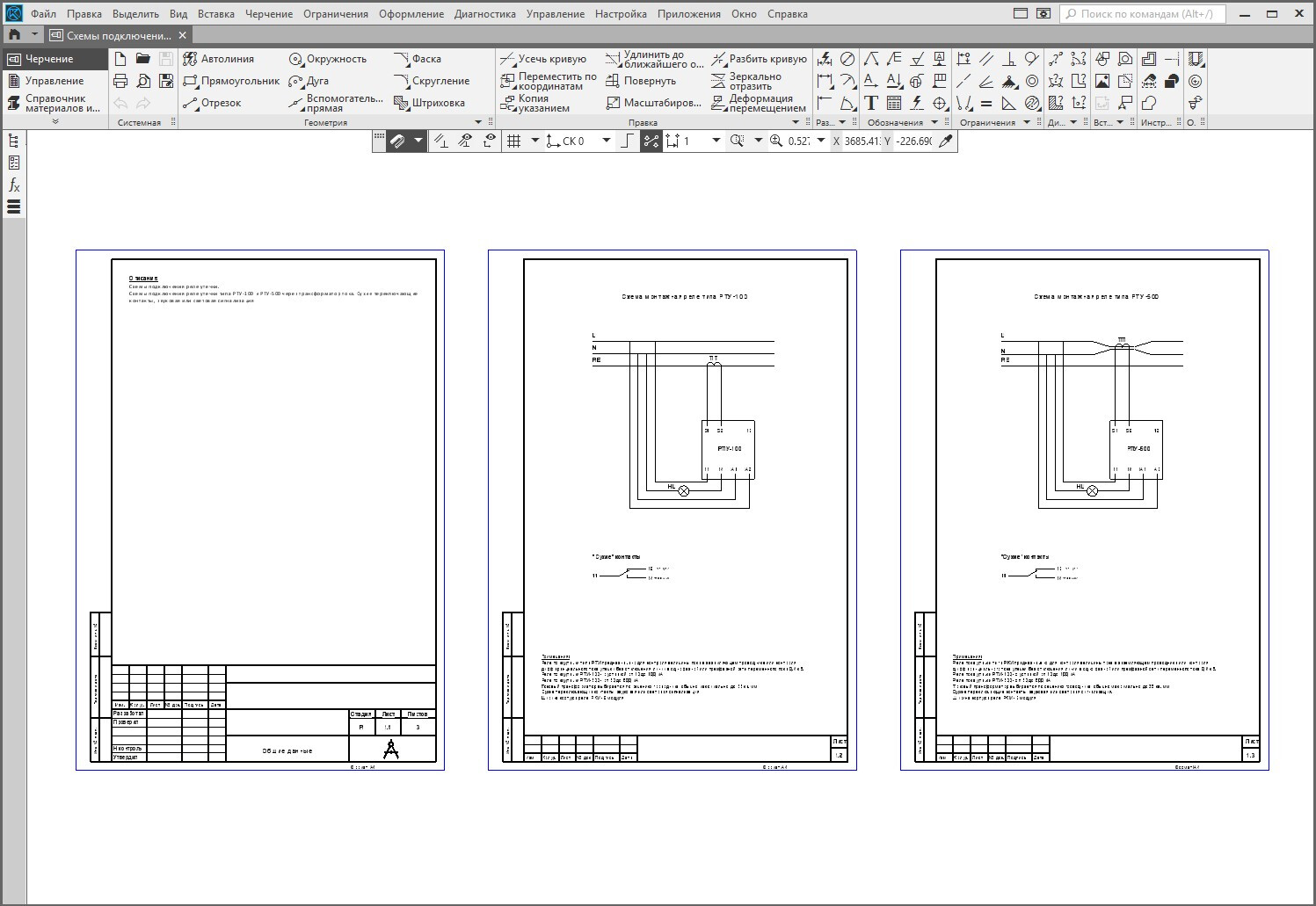

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

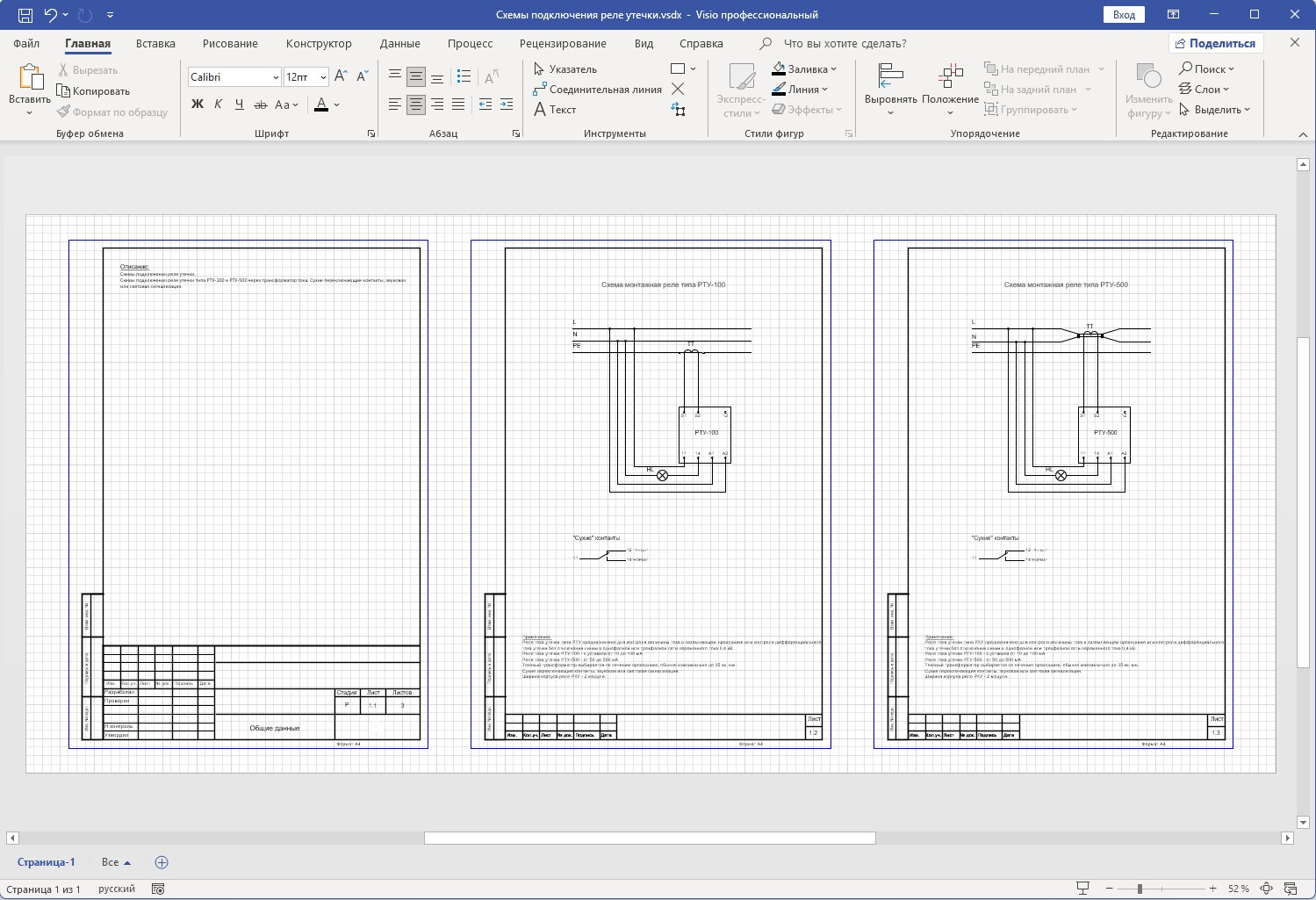

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
