Схемы силовых ящиков

Разновидности силовых ящиков и их базовые схемы

Силовые ящики — ключевые элементы распределительных сетей, обеспечивающие коммутацию, защиту и управление электропитанием на объектах различного назначения. В проектной практике применяются несколько типовых конфигураций, каждая из которых решает определённый круг задач по обеспечению надёжности электроснабжения и безопасности персонала.

Ниже представлены основные типы силовых ящиков, для которых разрабатываются электрические принципиальные и однолинейные схемы:

• Силовой ящик с выключателем‑разъединителем. Оптимален для участков сети, где требуется возможность безопасного отключения питания с видимым разрывом цепи. Обеспечивает базовую функцию коммутации без встроенной защиты от сверхтоков.
• Силовой ящик с выключателем‑разъединителем и предохранителями. Расширенная версия предыдущего решения: помимо возможности ручного отключения, реализует защиту цепи от перегрузок и коротких замыканий за счёт плавких вставок. Подходит для объектов с повышенными требованиями к электробезопасности.
• Силовой ящик с реверсивным рубильником. Применяется в схемах, где необходимо переключение между двумя источниками питания либо изменение направления вращения электродвигателя. Ключевое преимущество — надёжное исключение одновременного замыкания обоих вводов.

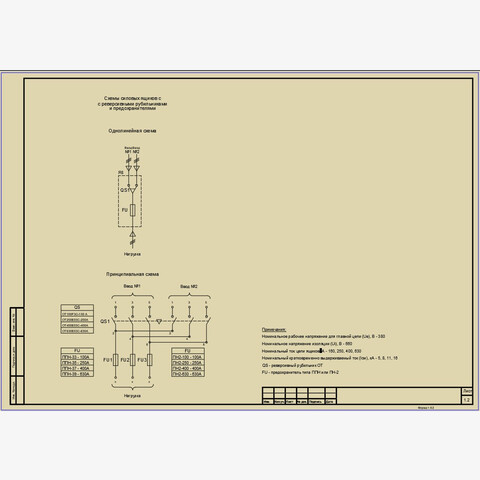

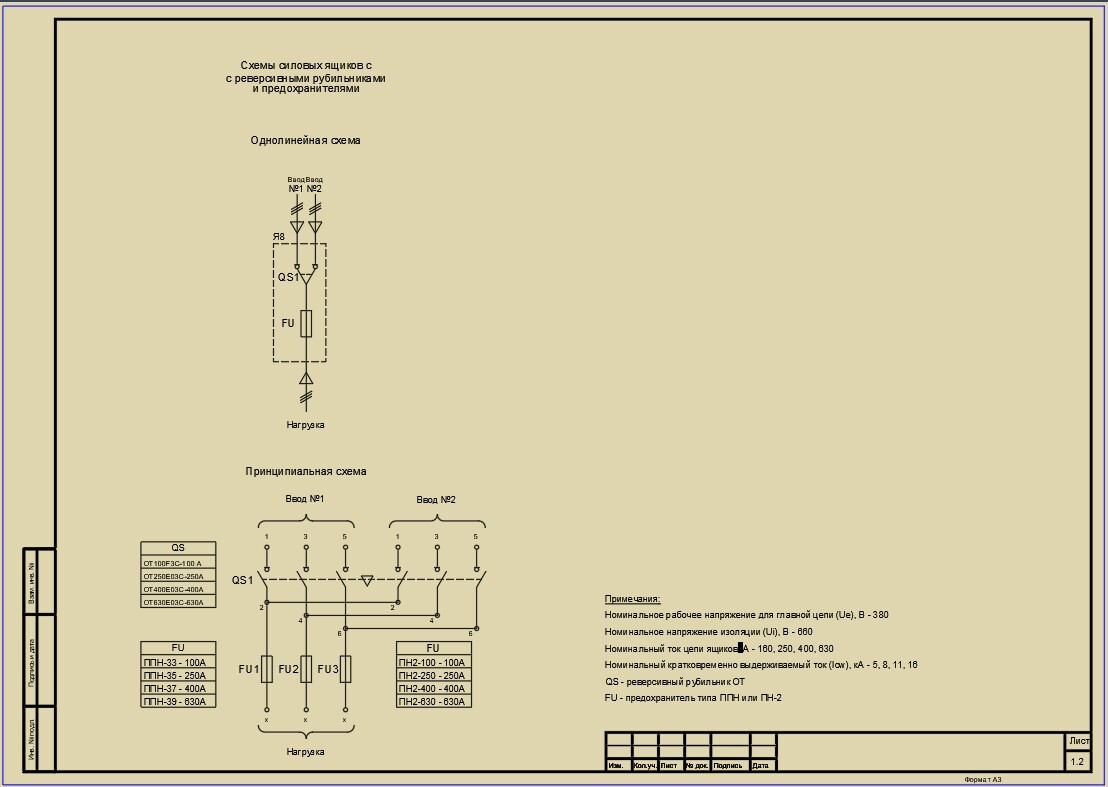

• Силовой ящик с реверсивным рубильником и предохранителями. Наиболее защищённый вариант: сочетает функцию реверса или резервирования с защитой от аварийных режимов. Востребован в ответственных распределительных сетях, где критична бесперебойность и безопасность.

Принципиальные электрические схемы: назначение и применение

Принципиальная электрическая схема силового ящика раскрывает полную логику работы устройства: отображает все электрические соединения, типы и номиналы аппаратов, цепи управления и вспомогательные элементы. Она служит основой для:

• понимания алгоритма работы оборудования;
• проверки корректности проектных решений;
• наладки и последующего обслуживания электроустановки.

Такой тип схемы незаменим для инженеров‑проектировщиков, наладчиков и электромонтёров, которым важно видеть полную картину взаимодействия компонентов.

Однолинейные схемы силовых ящиков: упрощённое представление сети

Однолинейная схема даёт компактное, но информативное представление о конфигурации распределительного устройства. В ней каждый силовой проводник условно изображается одной линией, а основное внимание уделяется:

• составу коммутационных и защитных аппаратов;
• номинальным параметрам сети (напряжение, токи);
• связям между источниками и потребителями.

Этот вид документации широко используется на этапах согласования проекта, составления спецификаций и оперативного контроля состояния сети.

Выбор конкретного типа силового ящика и соответствующей схемы определяется условиями эксплуатации, требованиями ПУЭ и задачами объекта: от простого распределения питания до реализации резервирования и защиты оборудования.

Материал будет полезен проектировщикам электрических сетей, инженерам по электроснабжению, специалистам по комплектации щитового оборудования и электромонтажникам, которым требуется подобрать типовое решение и грамотно оформить сопутствующую документацию.

Форматы файлов:

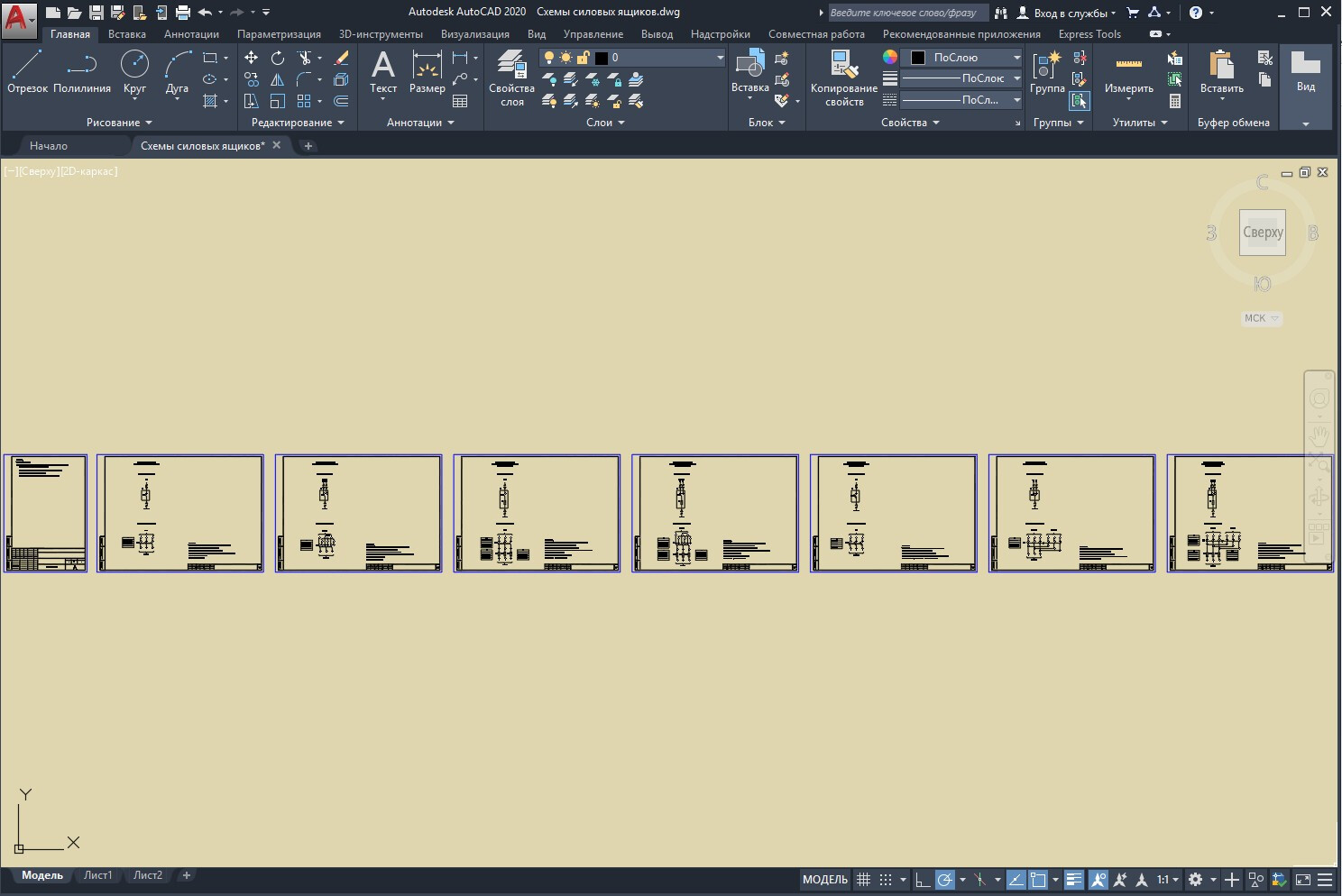

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

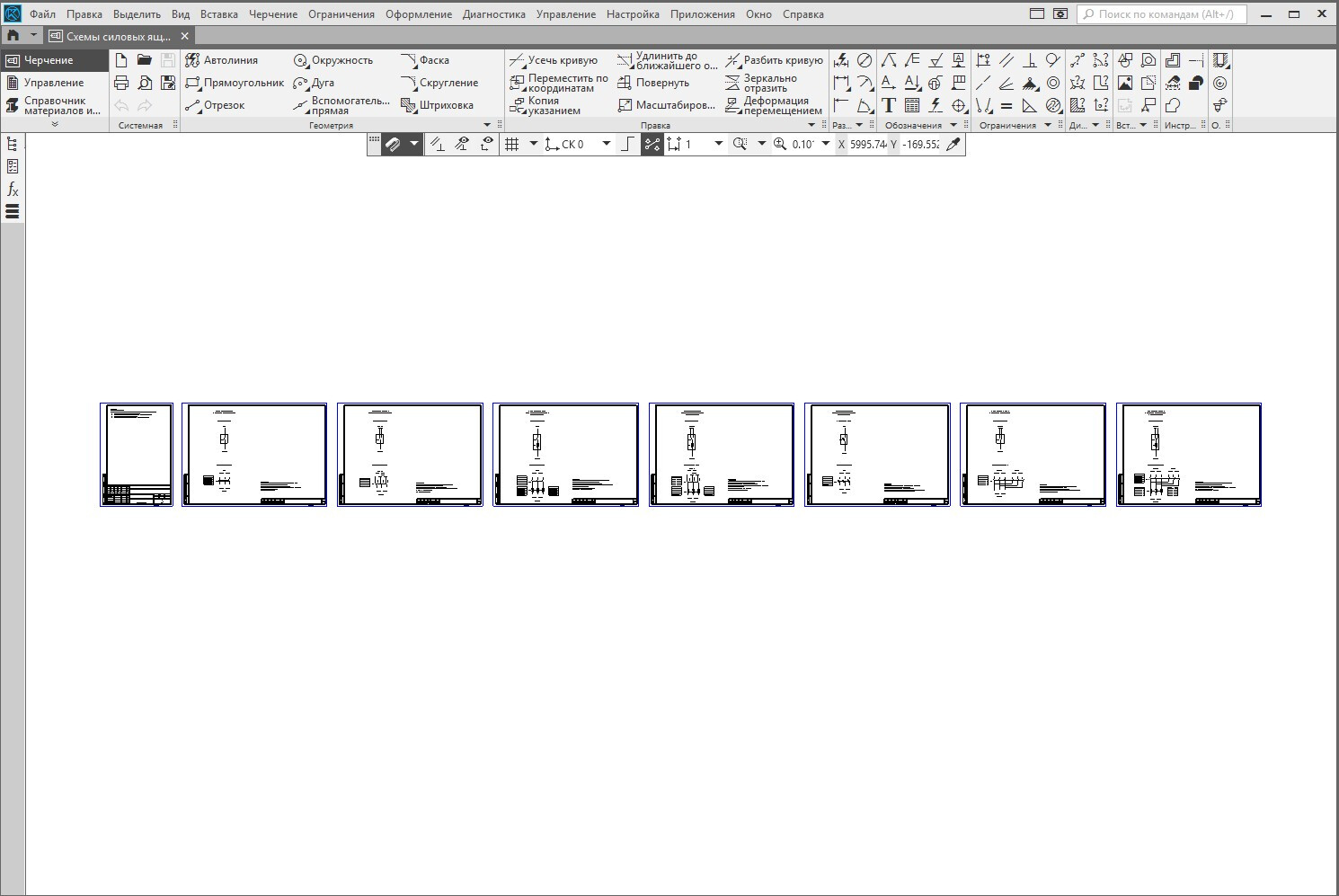

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

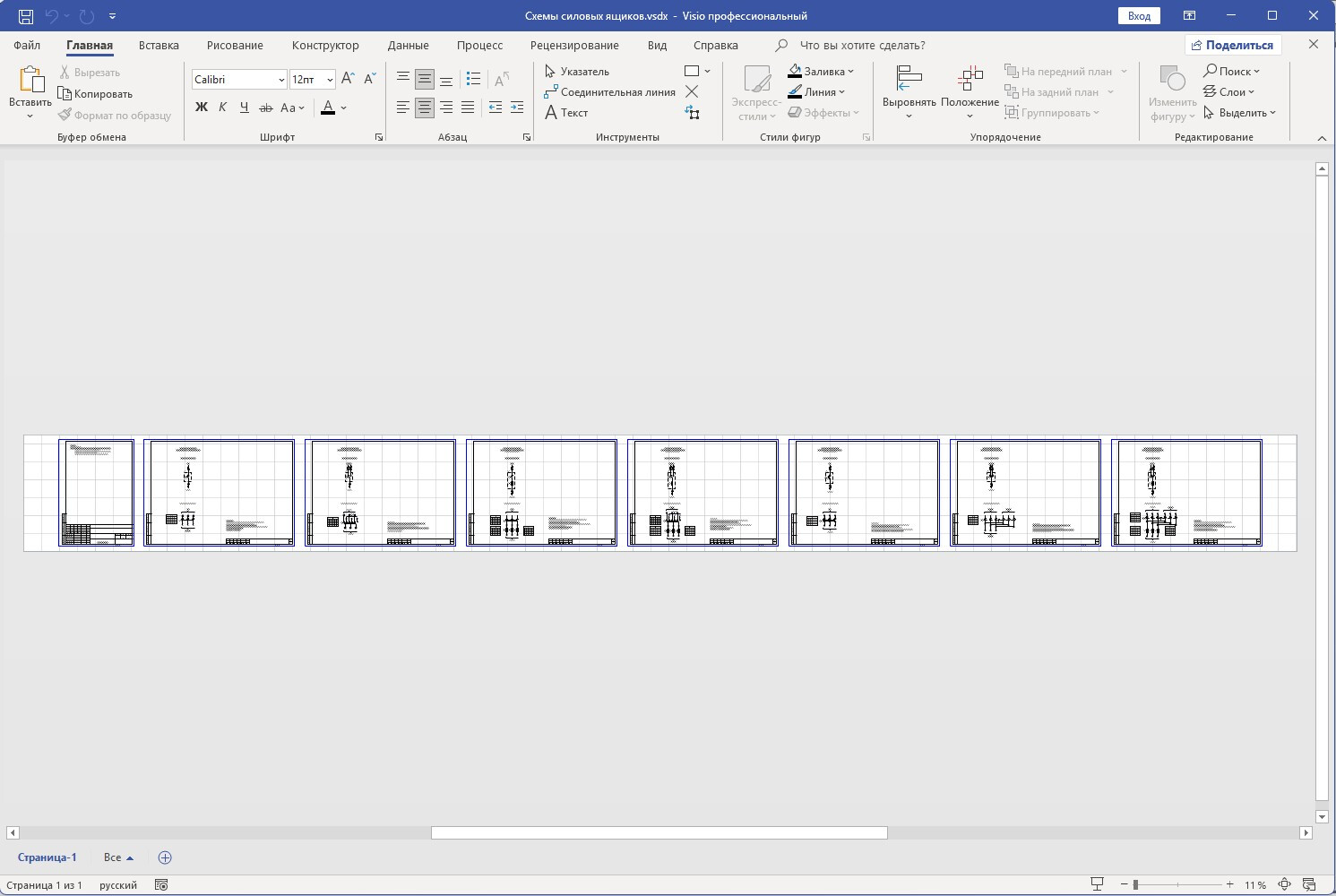

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
