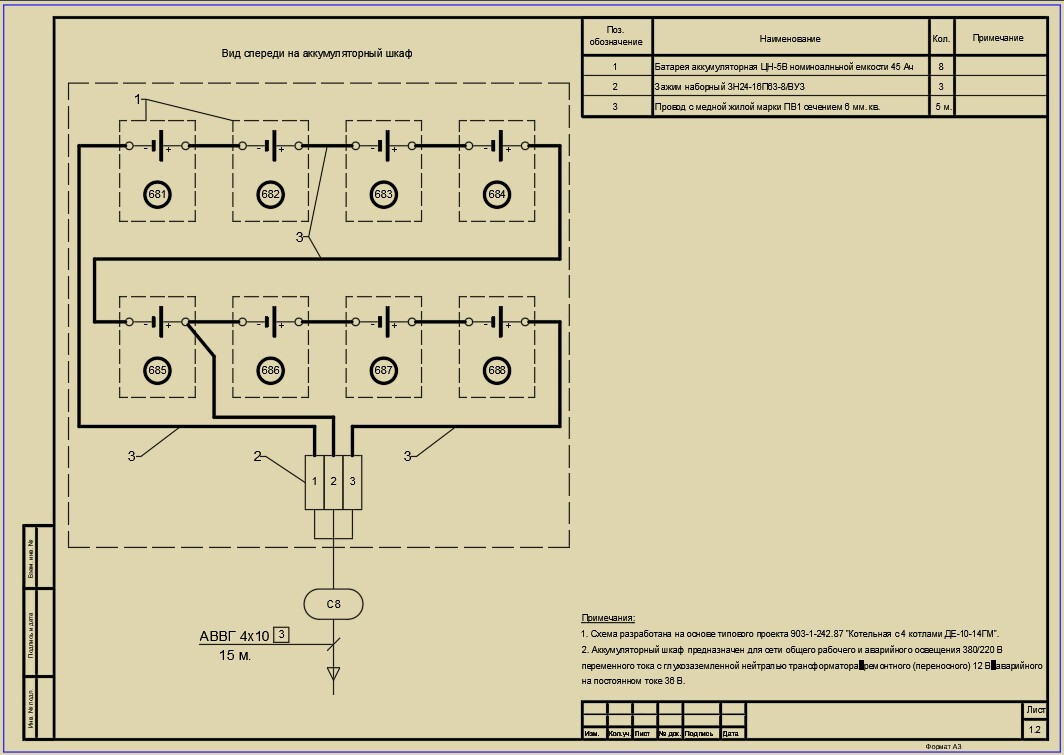

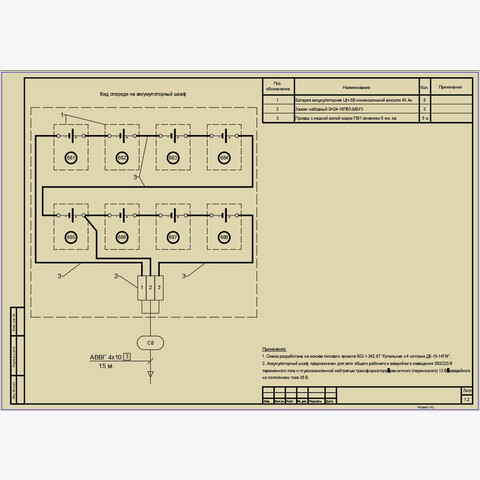

Схема аккумуляторного шкафа

Функциональное назначение устройства

Аккумуляторный шкаф представляет собой специализированное оборудование, обеспечивающее работу нескольких осветительных сетей различного типа. Устройство поддерживает следующие электрические цепи:

• сеть общего рабочего и аварийного освещения с параметрами 380/220 В (переменный ток), оснащённую глухозаземлённой нейтралью трансформатора;
• ремонтную (переносную) сеть с напряжением 12 В;
• аварийную сеть на постоянном токе с напряжением 36 В.

Основа схемы АКБ

При разработке схемы аккумуляторного шкафа за отправную точку был взят утверждённый типовой проект. Конкретно — документ 903‑1‑242.87 под названием «Котельная с 4 котлами ДЕ‑10‑14ГМ». Это позволило обеспечить соответствие отраслевым стандартам, гарантировать надёжность эксплуатации и упростить интеграцию оборудования в существующие инженерные системы.

Форматы файлов:

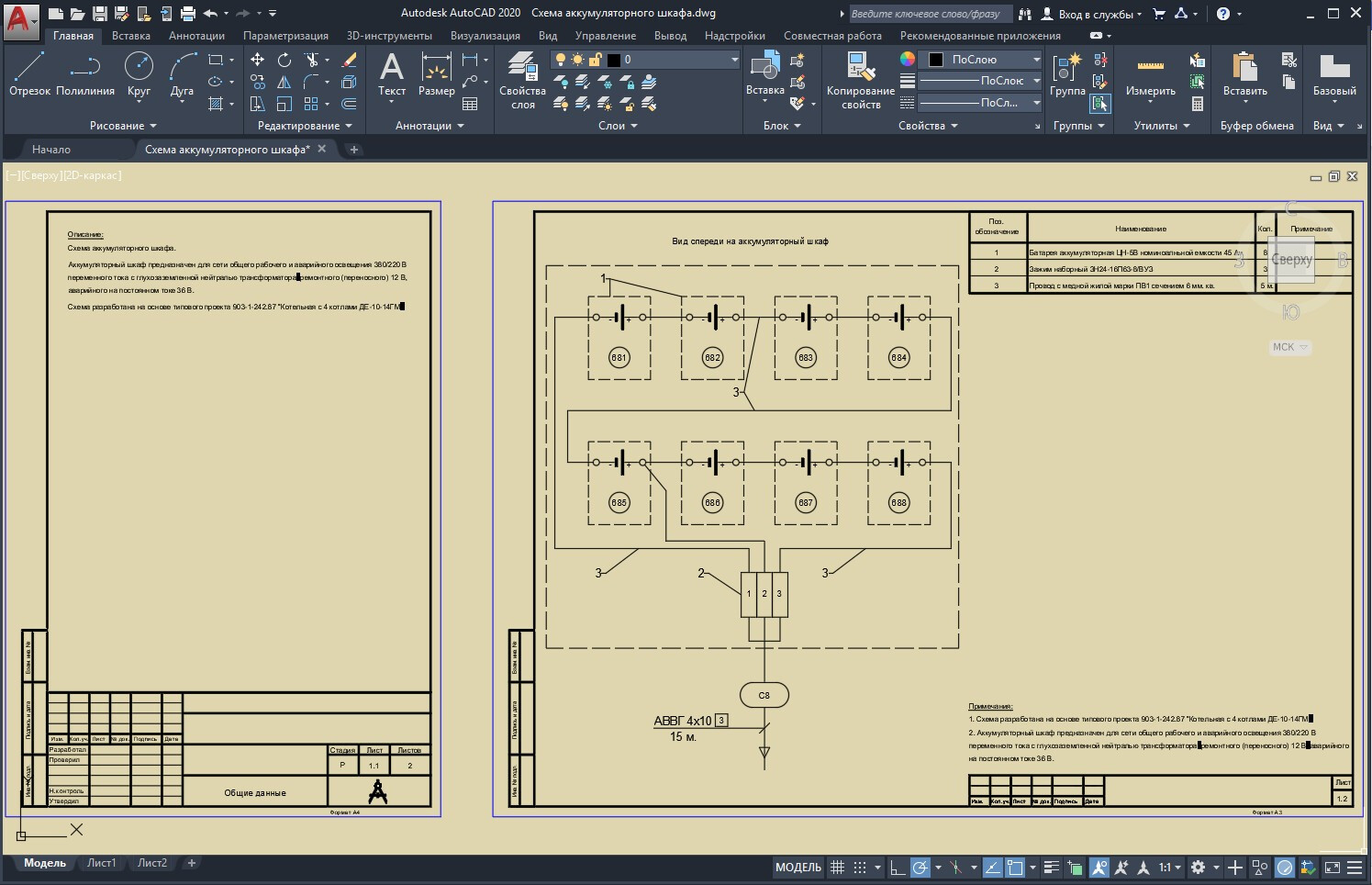

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

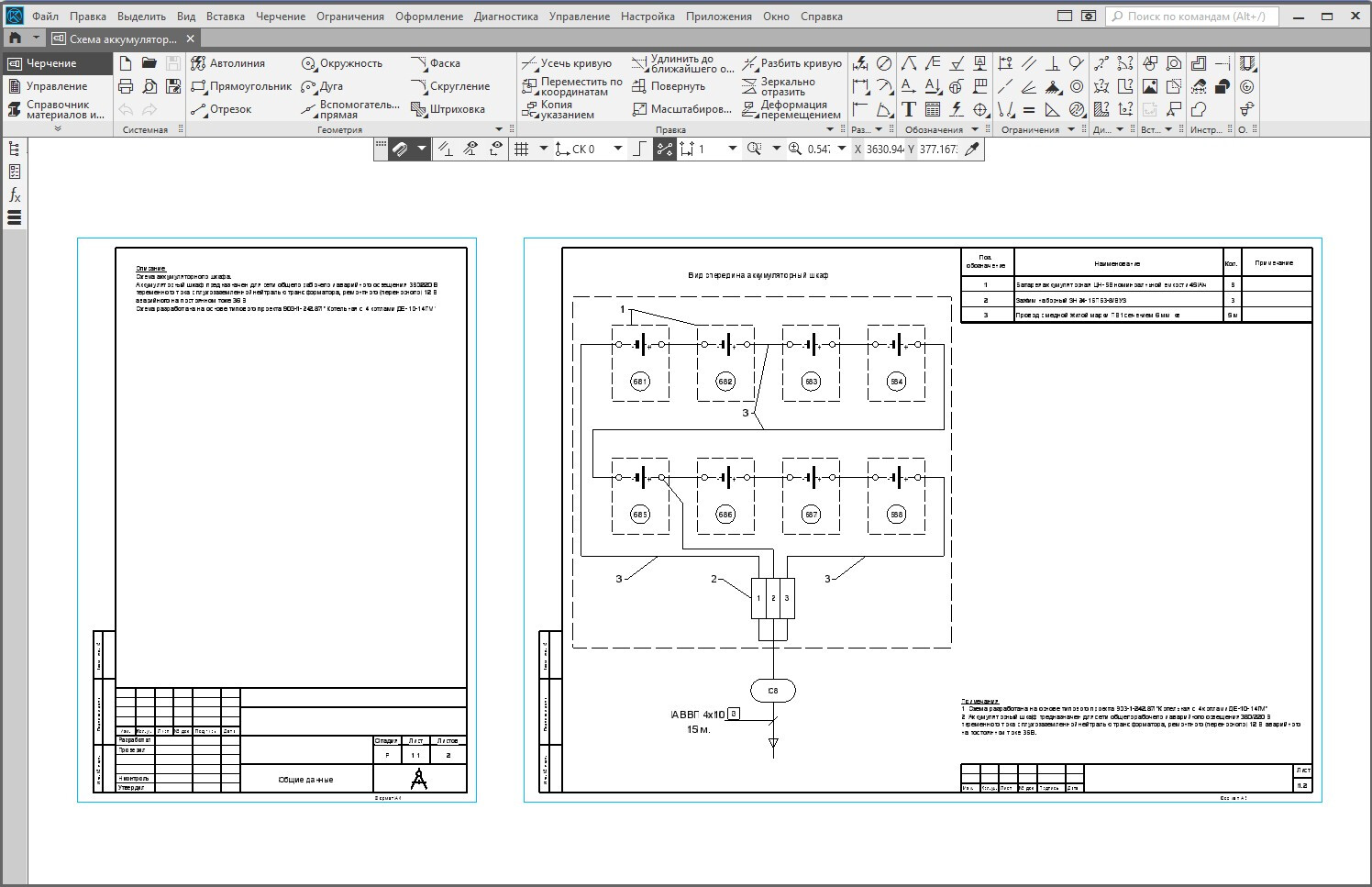

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

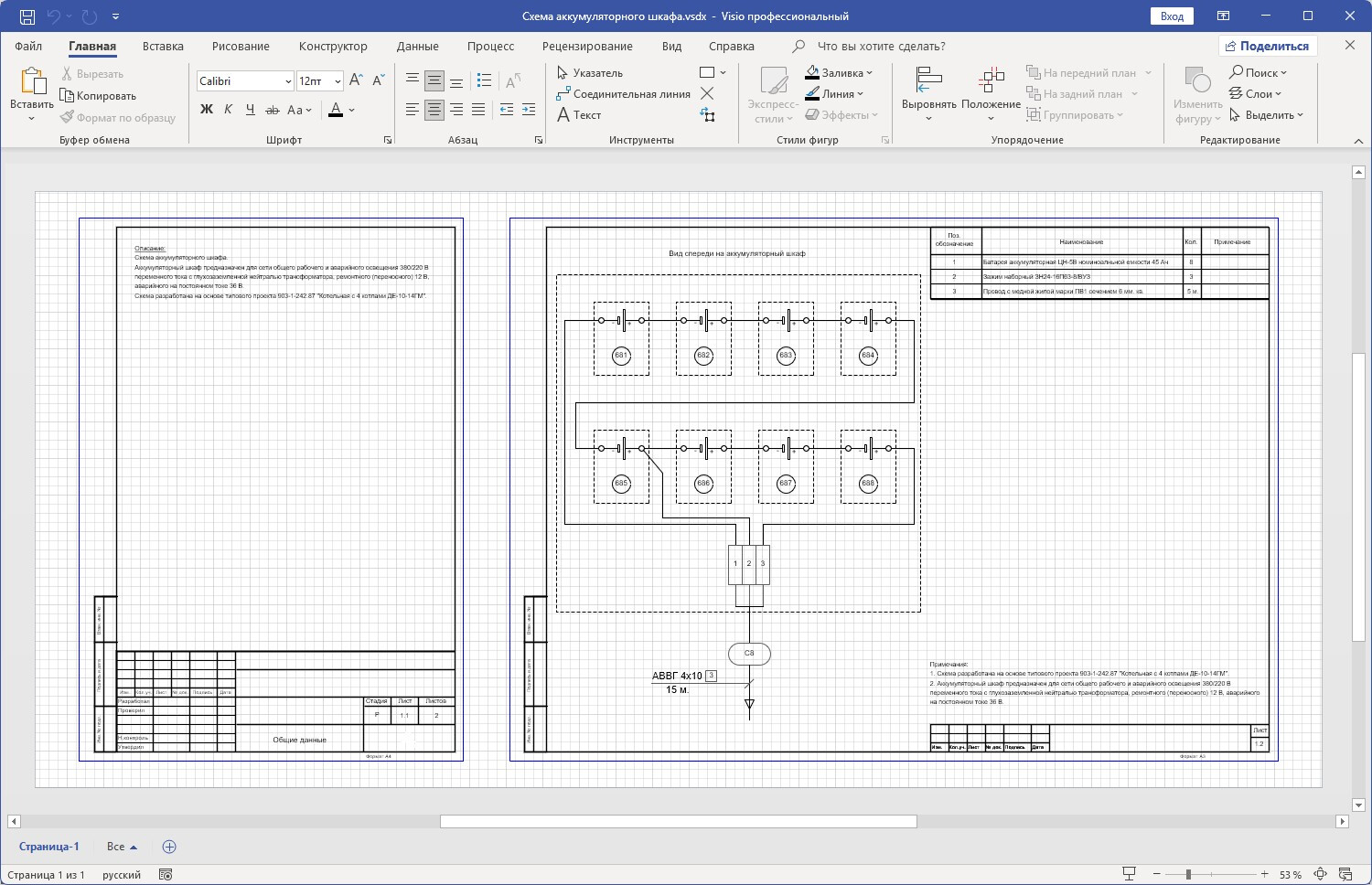

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
