Структурные схемы бесперебойного питания

Общее представление о структурных схемах СБП

Структурные схемы систем бесперебойного питания (СБП) наглядно демонстрируют принципы организации энергоснабжения приёмников переменного тока. Они позволяют оценить архитектуру системы, понять логику взаимодействия компонентов и выбрать оптимальное решение для конкретных условий эксплуатации.

Разновидности структурных схем СБП для приёмников переменного тока

В практике проектирования и внедрения выделяют несколько основных конфигураций систем бесперебойного питания. Каждая из них отвечает определённым задачам и обладает своими особенностями:

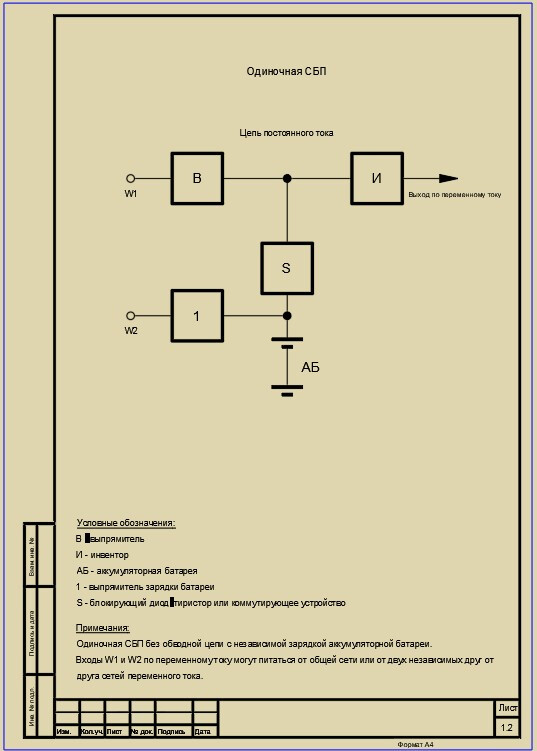

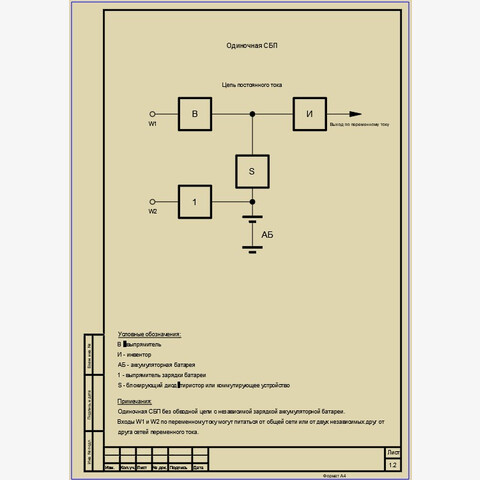

Одиночные СБП

Простейшая конфигурация, предусматривающая использование одного источника бесперебойного питания для обеспечения электроэнергией подключённого оборудования. Подходит для объектов с невысокими требованиями к отказоустойчивости и ограниченным бюджетом.

Параллельные СБП

Схема с параллельным подключением нескольких источников бесперебойного питания. Позволяет:

• повысить общую мощность системы;
• распределить нагрузку между устройствами;
• обеспечить частичную избыточность — при выходе из строя одного из модулей остальные продолжают работу.

Такой подход особенно актуален для объектов, где критически важна непрерывность электропитания.

СБП с резервом

Конфигурация, в которой предусмотрен резервный модуль или отдельный источник питания. В штатном режиме резервное оборудование не задействовано, но автоматически включается при сбое основного СБП. Это максимально повышает надёжность системы и минимизирует риск прерывания электроснабжения.

Нормативная база

Все представленные структурные схемы разработаны в строгом соответствии с требованиями ГОСТ 27699‑88 «Системы бесперебойного питания приёмников переменного тока. Общие технические условия». Данный стандарт устанавливает:

• общие технические требования к СБП;
• правила проектирования и построения систем;
• критерии оценки работоспособности и надёжности решений.

Соблюдение положений ГОСТ гарантирует соответствие СБП отраслевым нормам и обеспечивает безопасную эксплуатацию оборудования.

Форматы файлов:

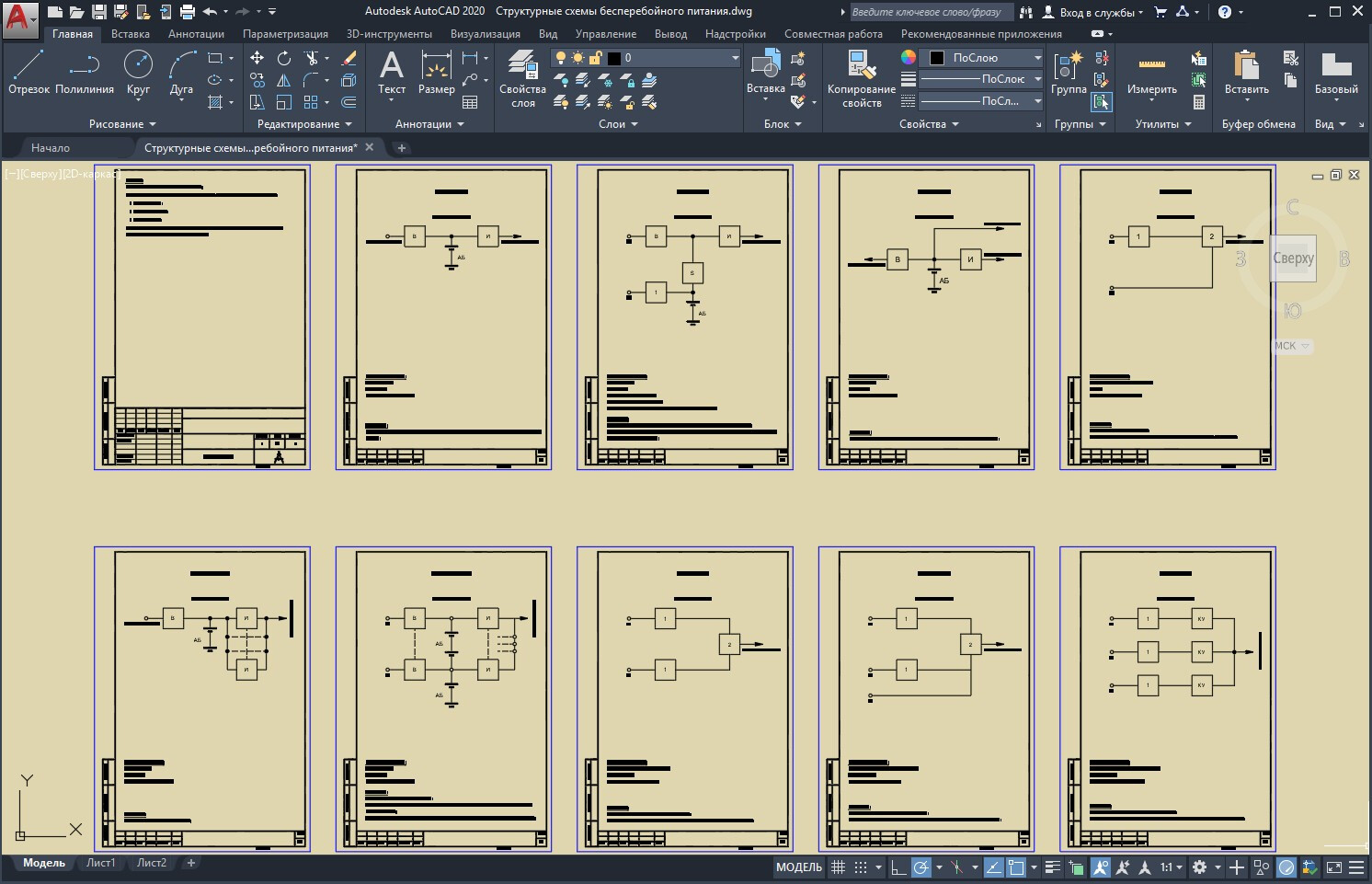

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

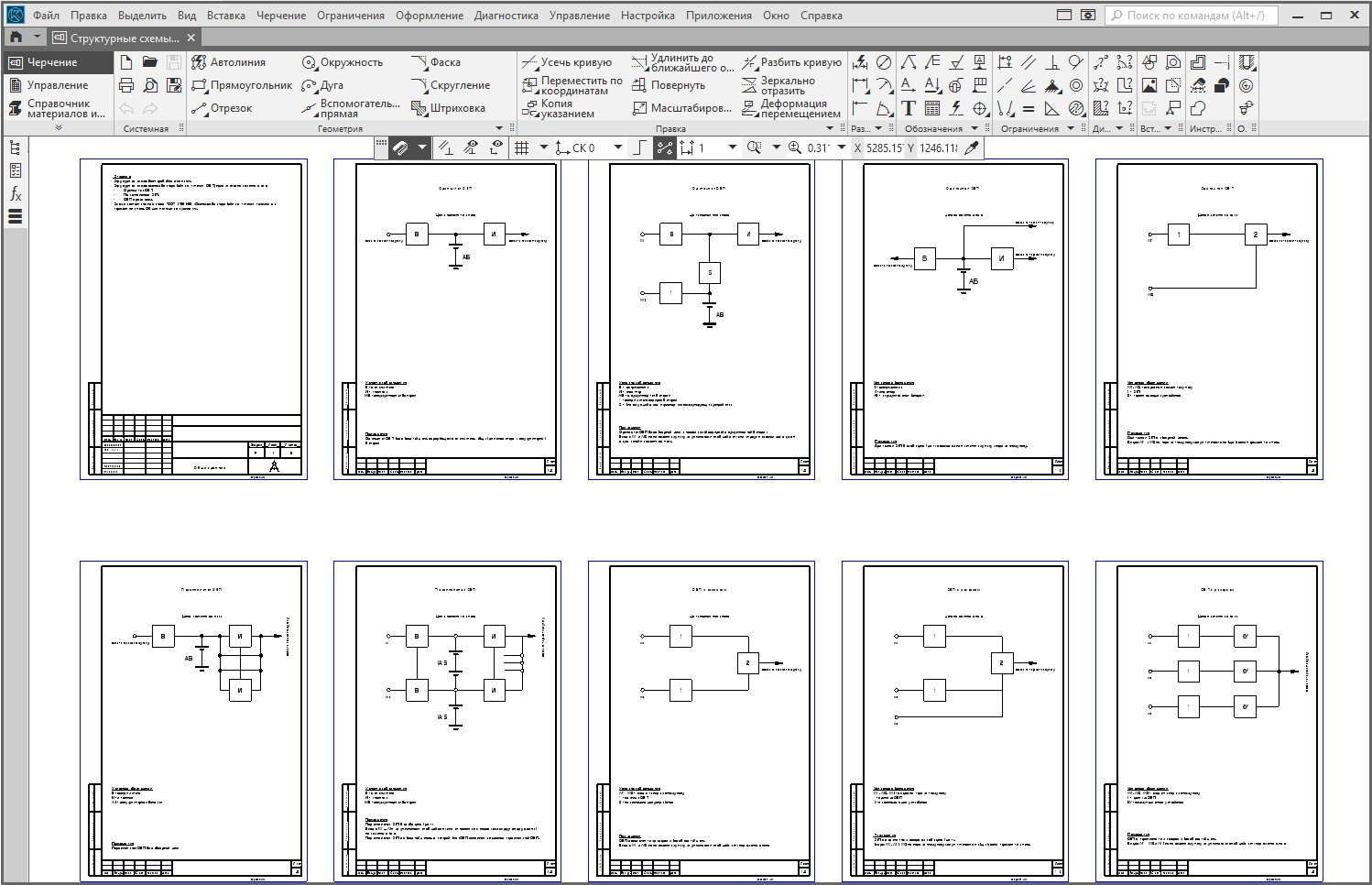

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

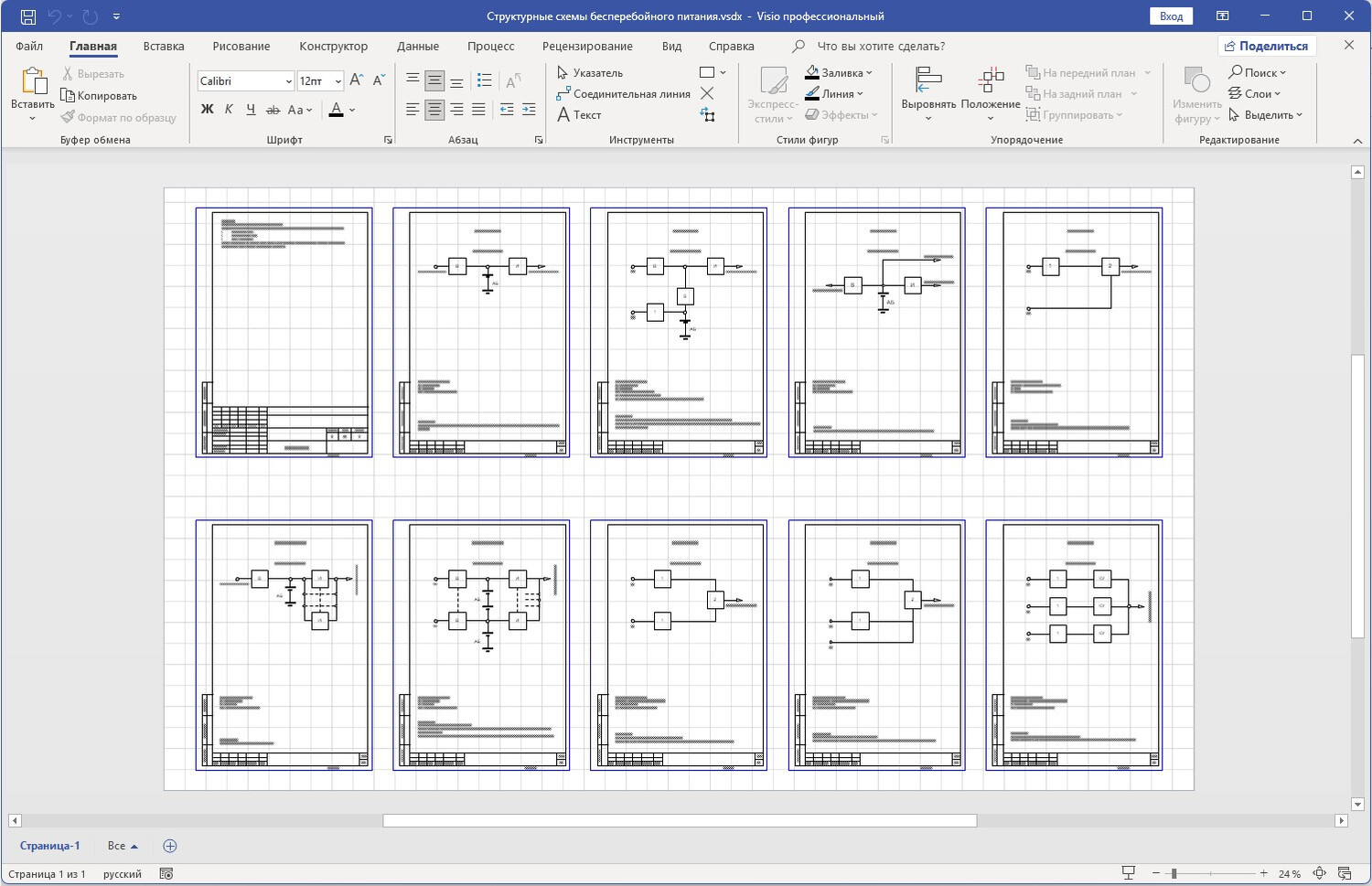

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
