Схема щита гаражного

Особенности и назначение схемы гаражного электрощита

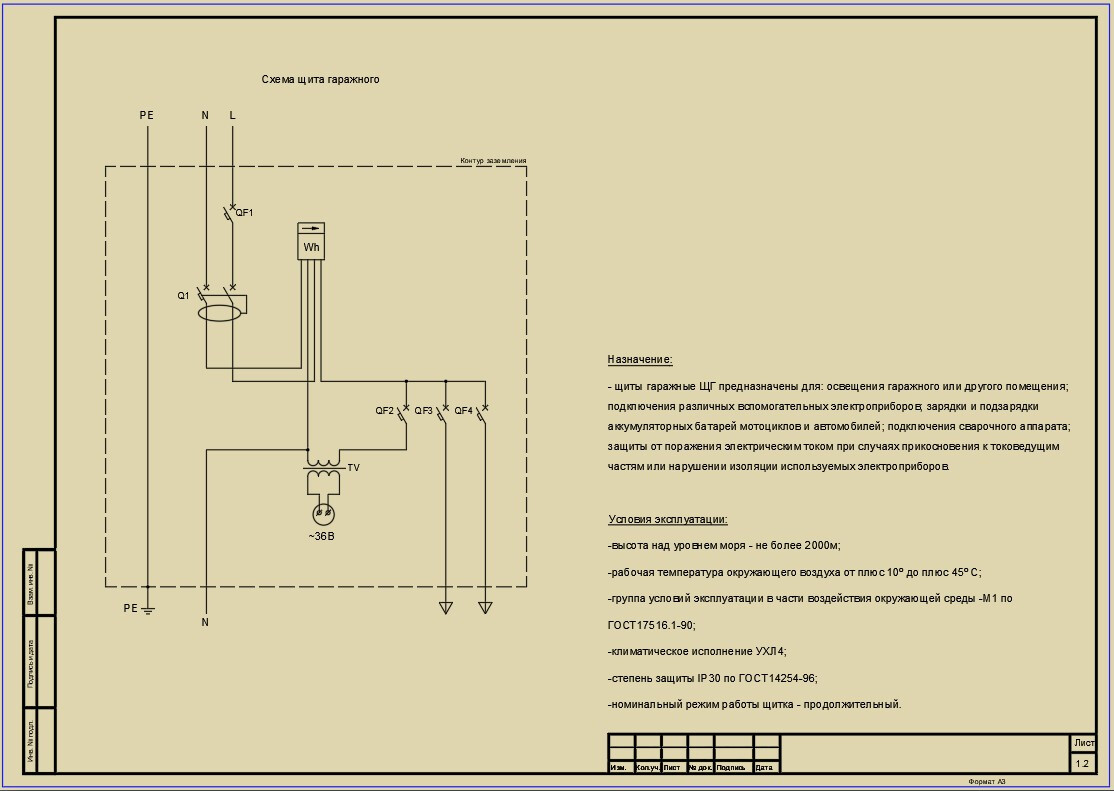

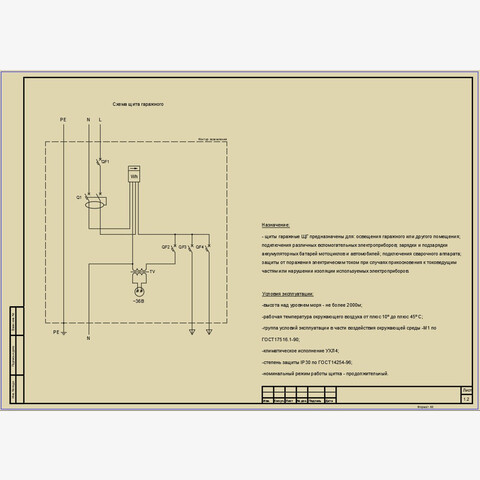

Грамотная организация электроснабжения в гараже — залог безопасной и стабильной работы оборудования. Ключевым элементом проекта выступает однолинейная схема щита: она отражает основные электрические связи, состав оборудования и принципы защиты сети. Такая схема востребована как на этапе проектирования, так и при согласовании электромонтажных работ, а также для последующего обслуживания системы.

В представленной схеме реализован важный аспект безопасности — понижение напряжения до 36 В с помощью трансформатора. Это решение особенно актуально для помещений с повышенной влажностью или при использовании переносного электроинструмента: сниженное напряжение существенно уменьшает риск поражения током.

Ключевые элементы и защитные функции схемы

Схема гаражного щита включает следующие принципиальные компоненты и решения:

• Понижающий трансформатор на 36 В. Обеспечивает питание низковольтных цепей, позволяя безопасно эксплуатировать оборудование в условиях гаража.
• Защита от токовой утечки. Предусмотренная в схеме функция повышает уровень электробезопасности: при возникновении утечки тока система оперативно отключает питание, предотвращая аварийные ситуации и защищая пользователя.
• Однолинейное представление. Упрощённая визуализация цепи делает схему понятной для электриков, проектировщиков и ответственных за эксплуатацию: все ключевые узлы и связи отражены в компактной и наглядной форме.

Такая схема подходит для разработки рабочей документации, согласования с энергослужбами и использования в качестве основы при монтаже электрощита в гараже.

Форматы файлов:

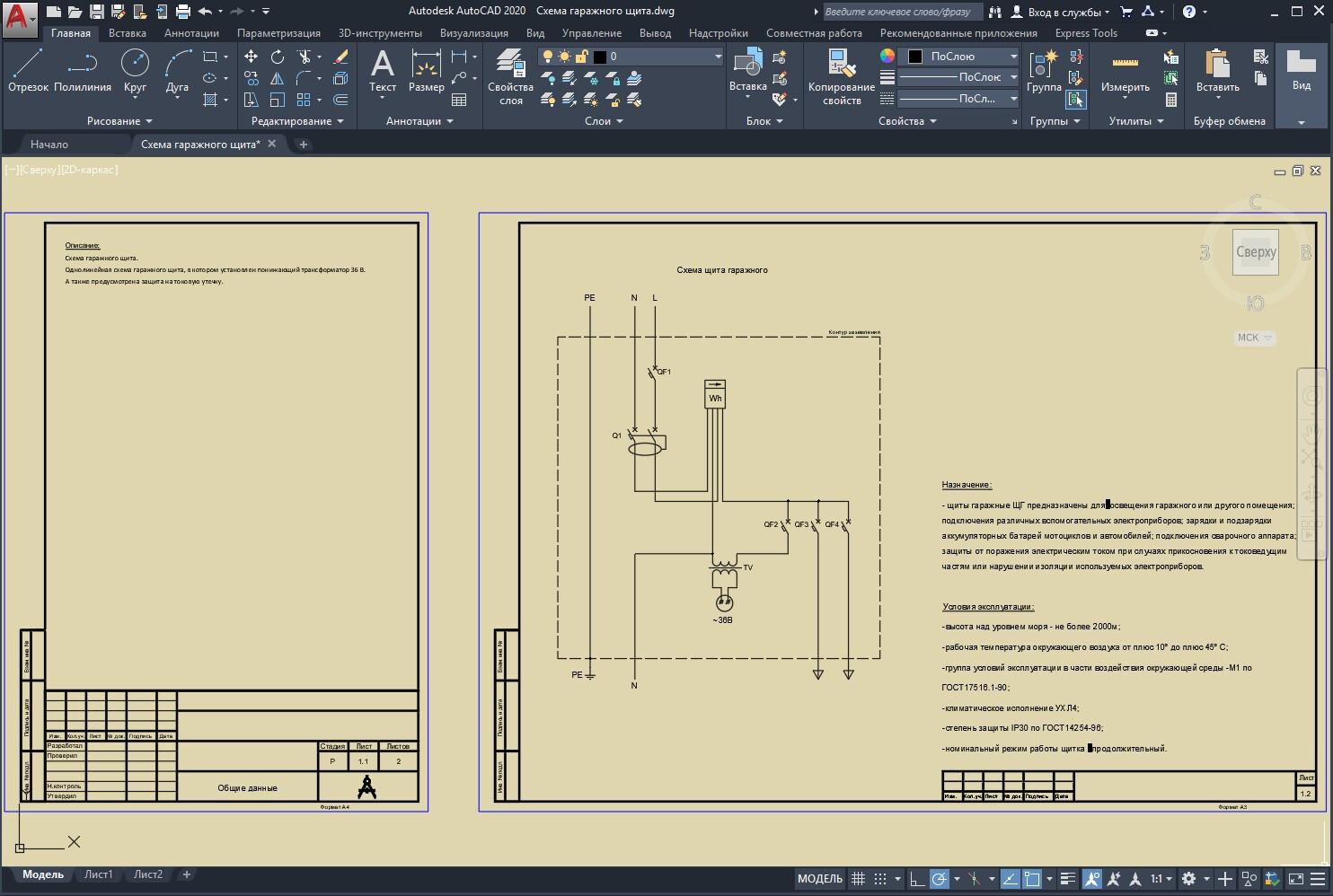

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

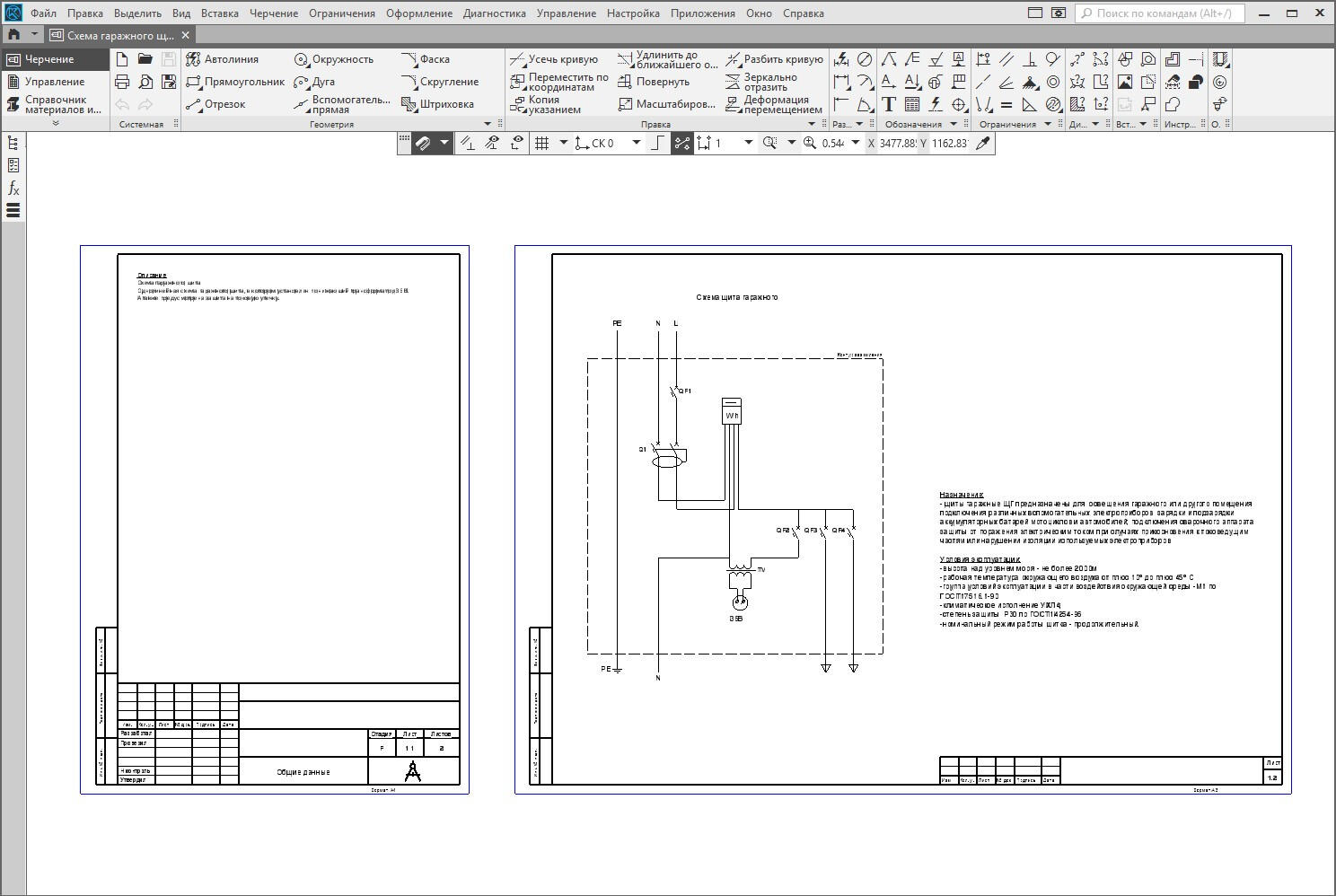

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

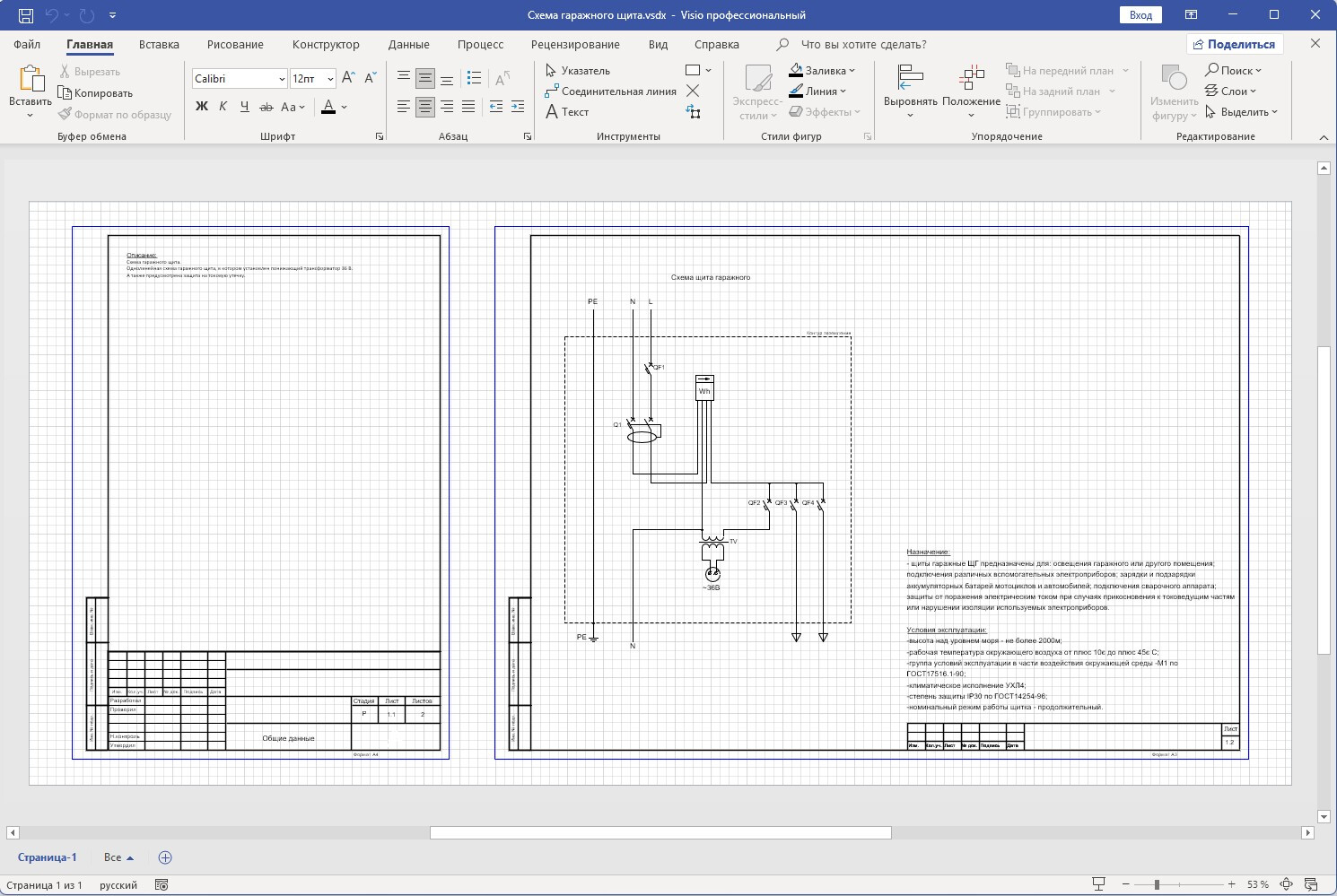

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
