Чертежи тройников для датчиков

Комплект чертежей для точного монтажа отборной арматуры и линий КИПиА

Предлагаем цифровой комплект чертежей приварных тройников типа ТП‑Х.200. Документация ориентирована на проектировщиков, монтажников и инженеров КИПиА — она позволяет грамотно организовать узлы подключения, исключить ошибки при подборе и установке элементов, а также обеспечить соответствие проектных решений действующим нормативам.

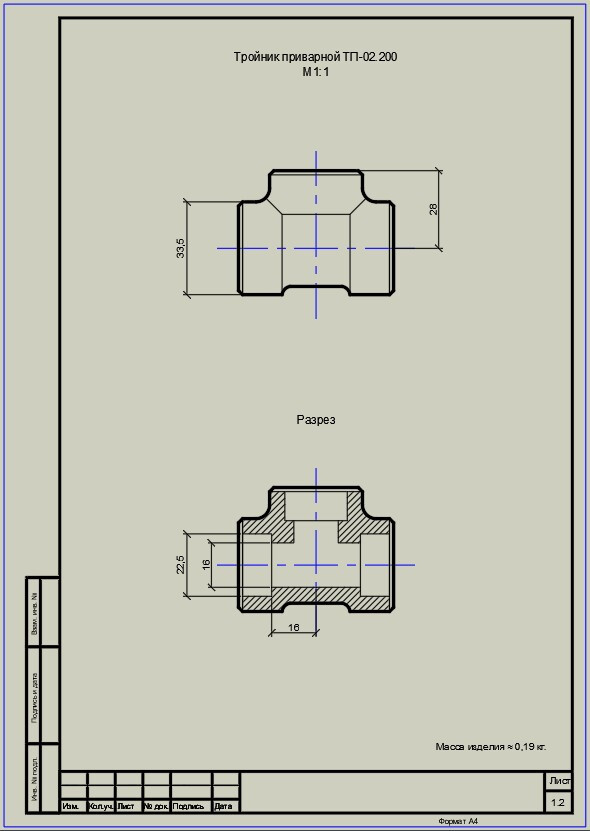

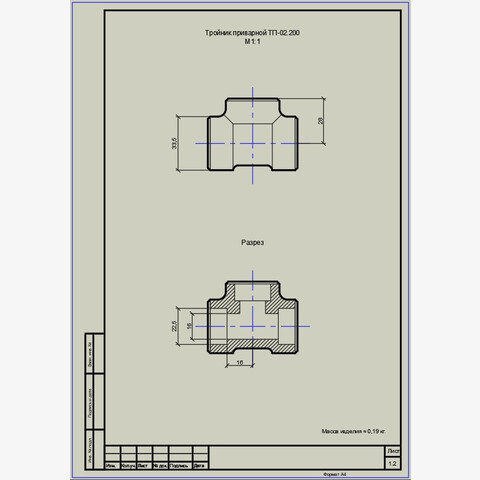

Ключевое преимущество комплекта — масштаб 1:1: он даёт максимально достоверное представление о габаритах изделий и позволяет без искажений переносить данные в проектную среду. В составе документации — полные размерные цепочки, охватывающие все критические параметры тройников, а также детализированные разрезы: они наглядно демонстрируют конструктивные особенности, толщину стенок, конфигурацию сварных зон и посадочные поверхности.

Тройники предназначены для надёжного монтажа отборной арматуры и формирования линий контрольно‑измерительных приборов и автоматики (КИПиА). Проработанная геометрия обеспечивает плотную стыковку и герметичность соединений, что особенно важно при работе с технологическими средами под давлением. Документация учитывает специфику приварного соединения — на чертежах выделены зоны подготовки кромок и требования к сварным швам, что упрощает подготовку к монтажу и контроль качества работ.

Состав комплекта и возможности применения в САПР

В цифровой комплект входят:

• сборочные и габаритные чертежи приварных тройников ТП‑Х.200;
• разрезы с детализацией конструктивных элементов;
• полные размерные данные для корректного позиционирования в узле;
• масштаб 1:1 для прямого использования в проектной документации;
• технические примечания с рекомендациями по монтажу и контролю сварных соединений.


Форматы файлов:

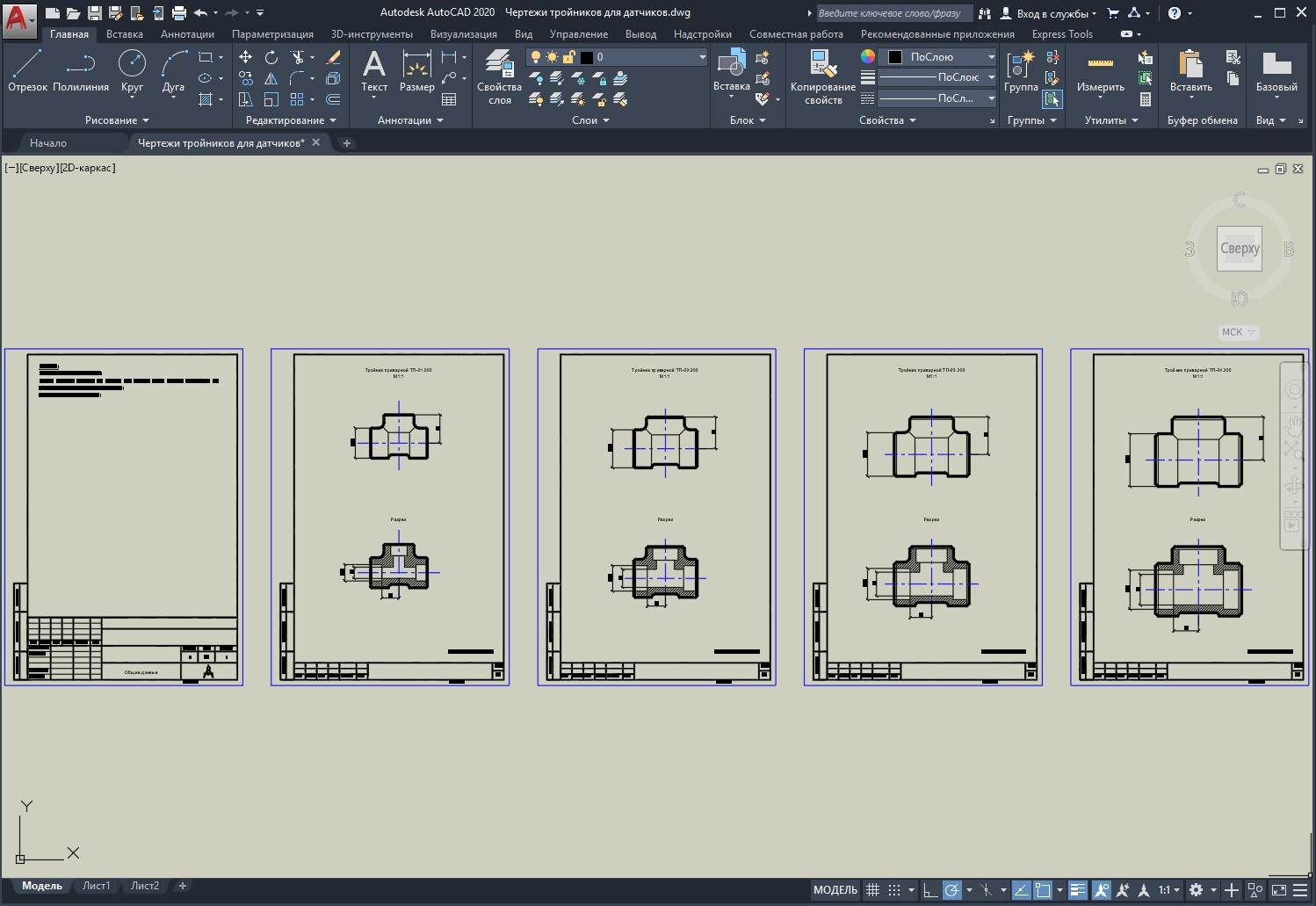

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

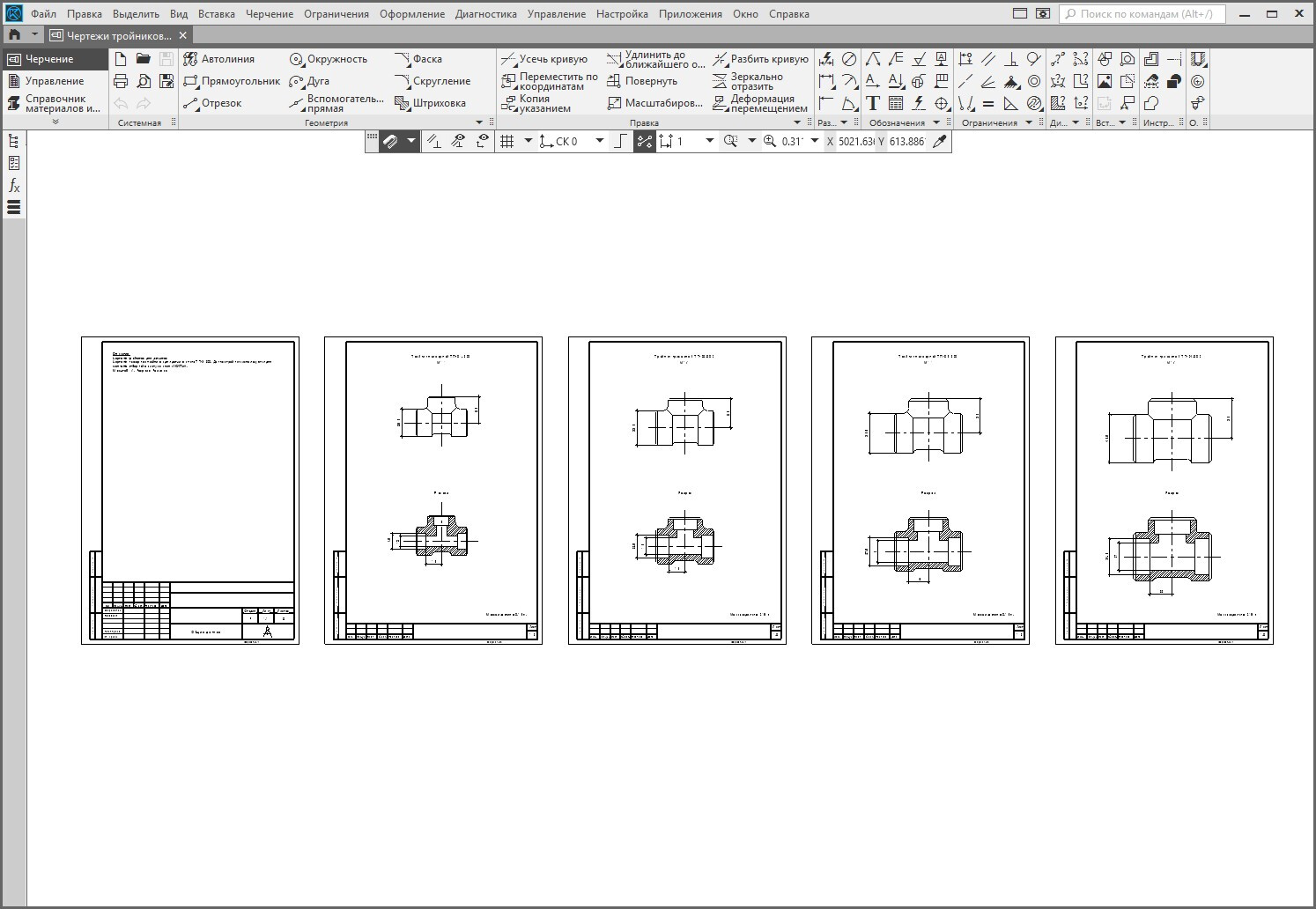

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

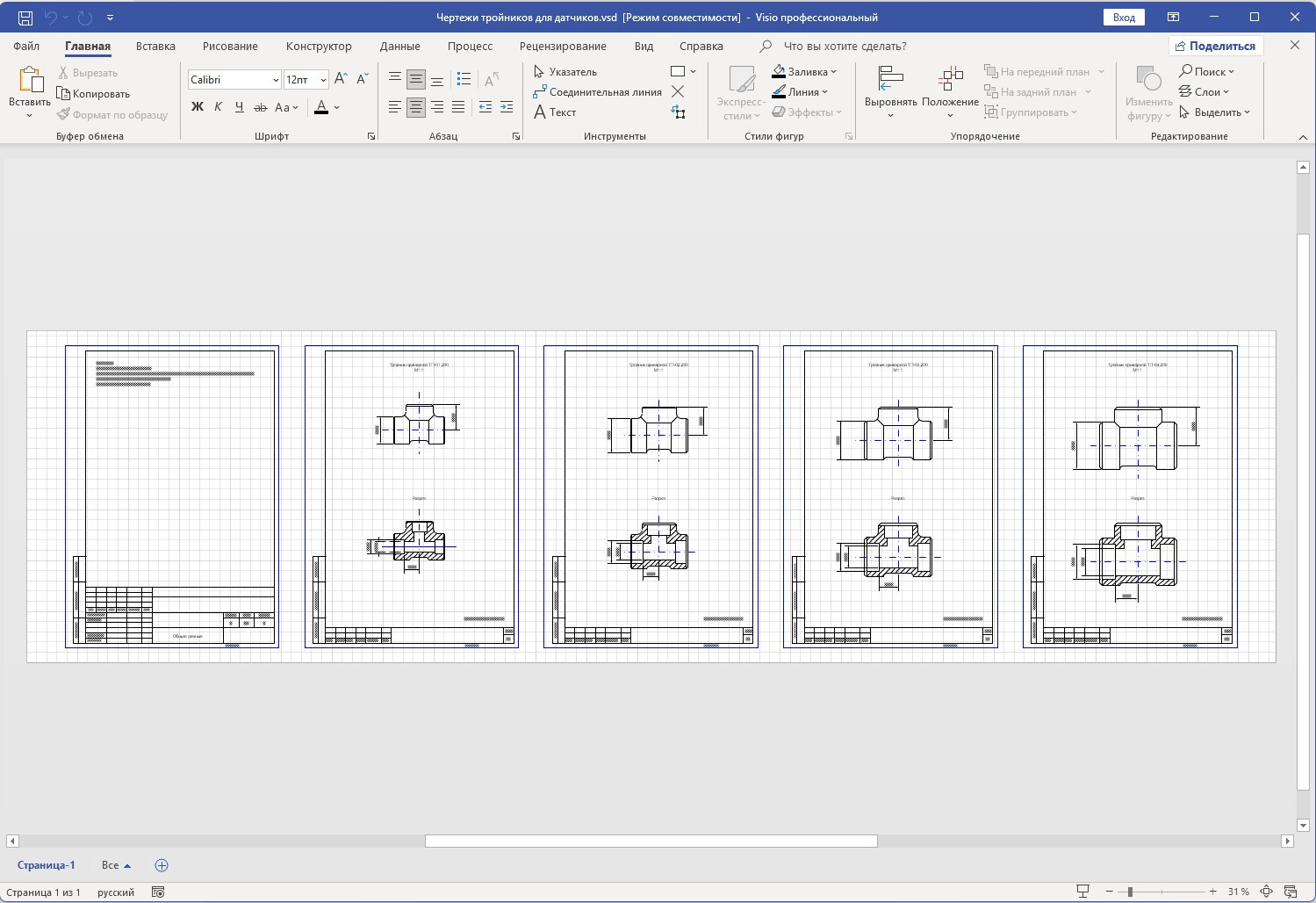

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
