Чертежи кранов под приварку

Ассортимент чертежей кранов: от DN10 до DN110

Предлагаем комплект чертежей для шаровых кранов, предназначенных для монтажа методом приварки. В нашей подборке представлены решения для широкого диапазона диаметров — вы найдёте документацию для изделий с DN от 10 до 110. Такие краны широко востребованы при обустройстве трубопроводных систем в промышленности и коммунальном хозяйстве — чёткие чертежи помогут грамотно интегрировать арматуру в проект.

Что входит в комплект документации

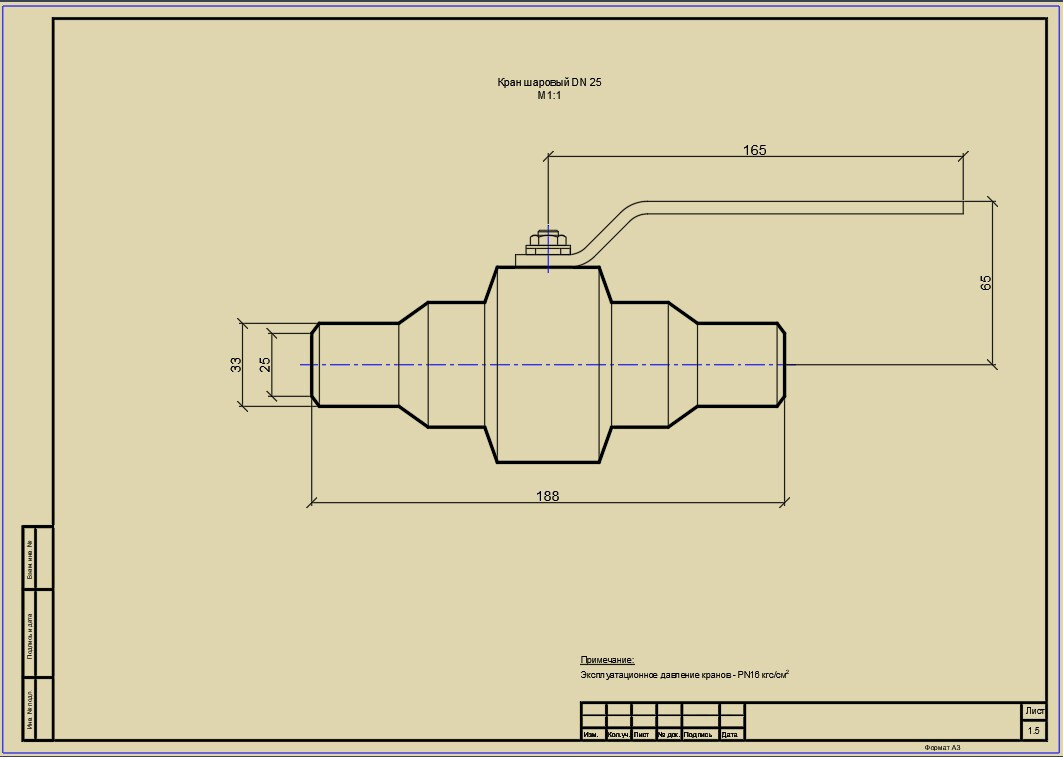

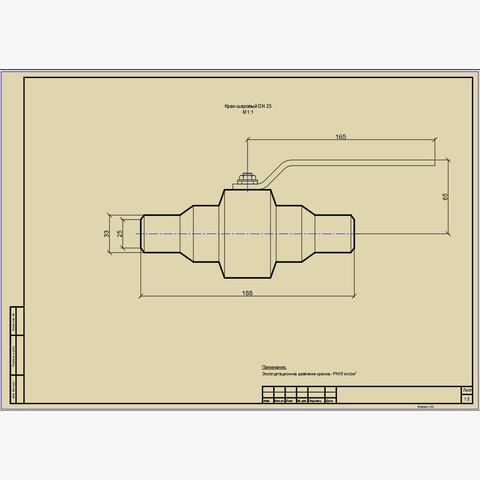

К каждому типоразмеру прилагается габаритные и установочные чертежи — они содержат все необходимые размеры, которые позволят корректно вписать арматуру в схему трубопровода и обеспечить надёжное соединение при монтаже.

Особенности представленных чертежей

Все чертежи выполнены в натуральную величину (масштаб 1:1) — это даёт максимально точное представление о геометрии изделия и упрощает работу проектировщиков и монтажников. Благодаря детальным схемам можно без труда рассчитать зазоры, подобрать сопутствующее оборудование и спланировать расположение узлов в стеснённых условиях.

Форматы файлов:

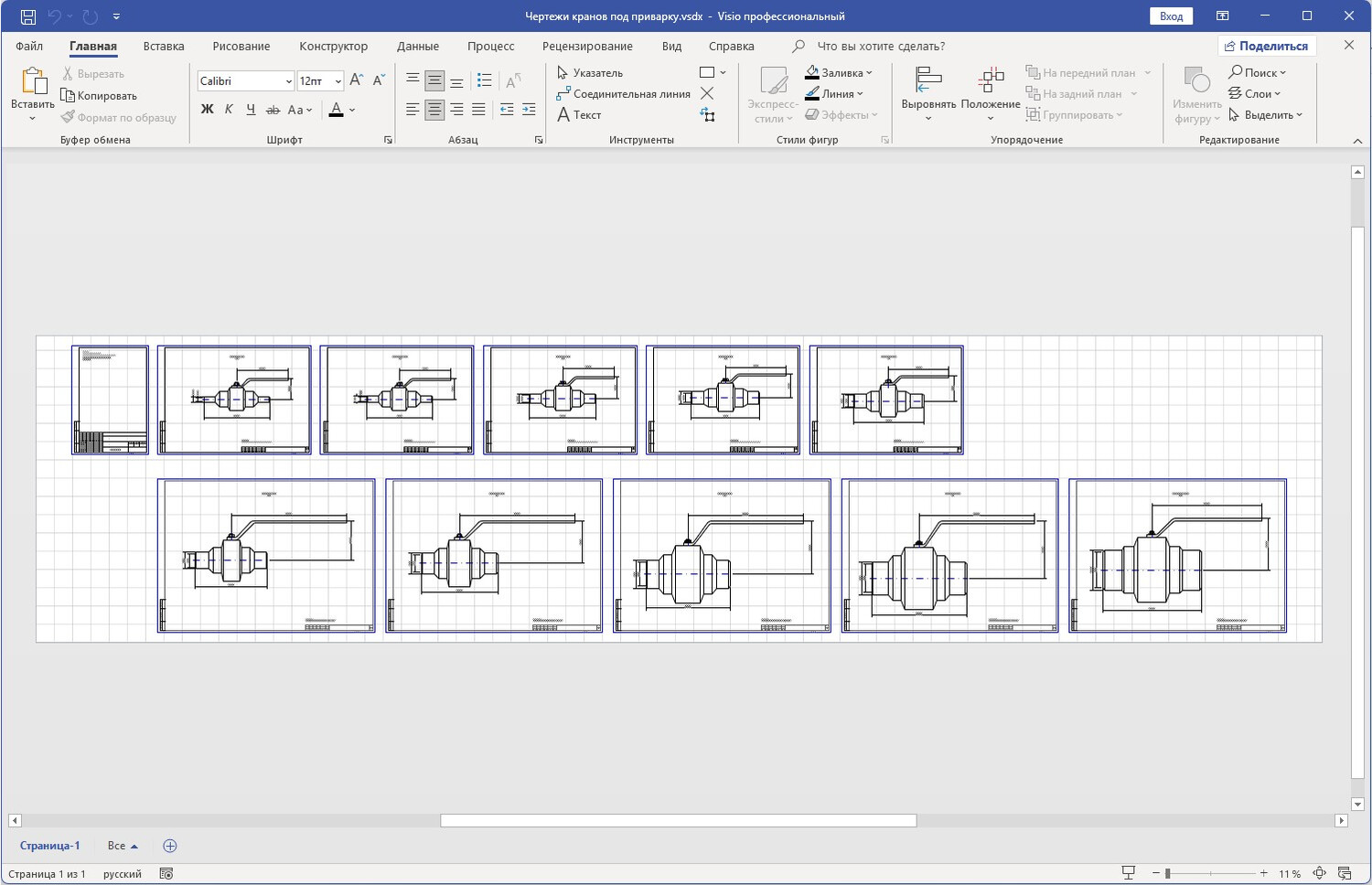

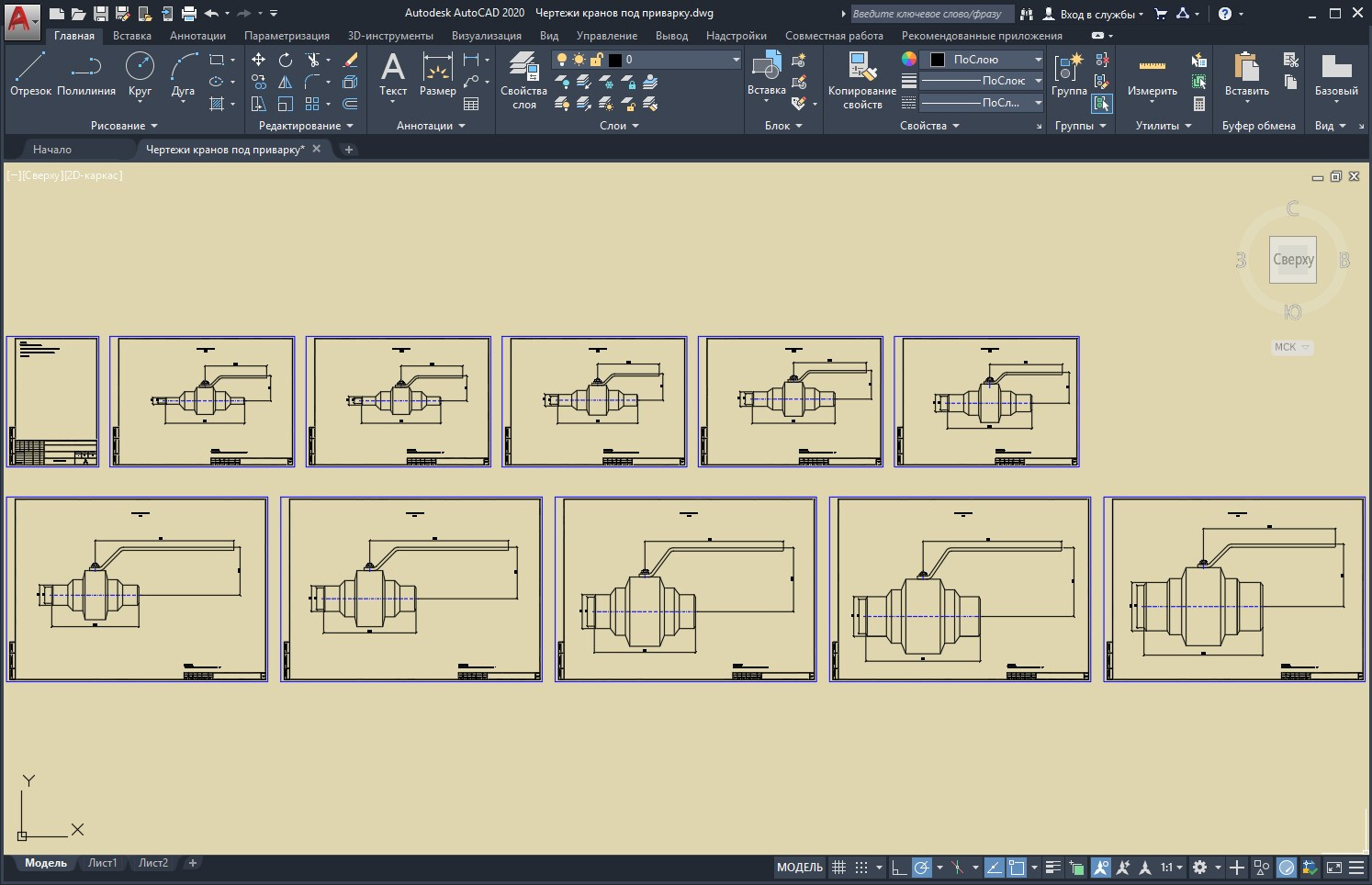

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

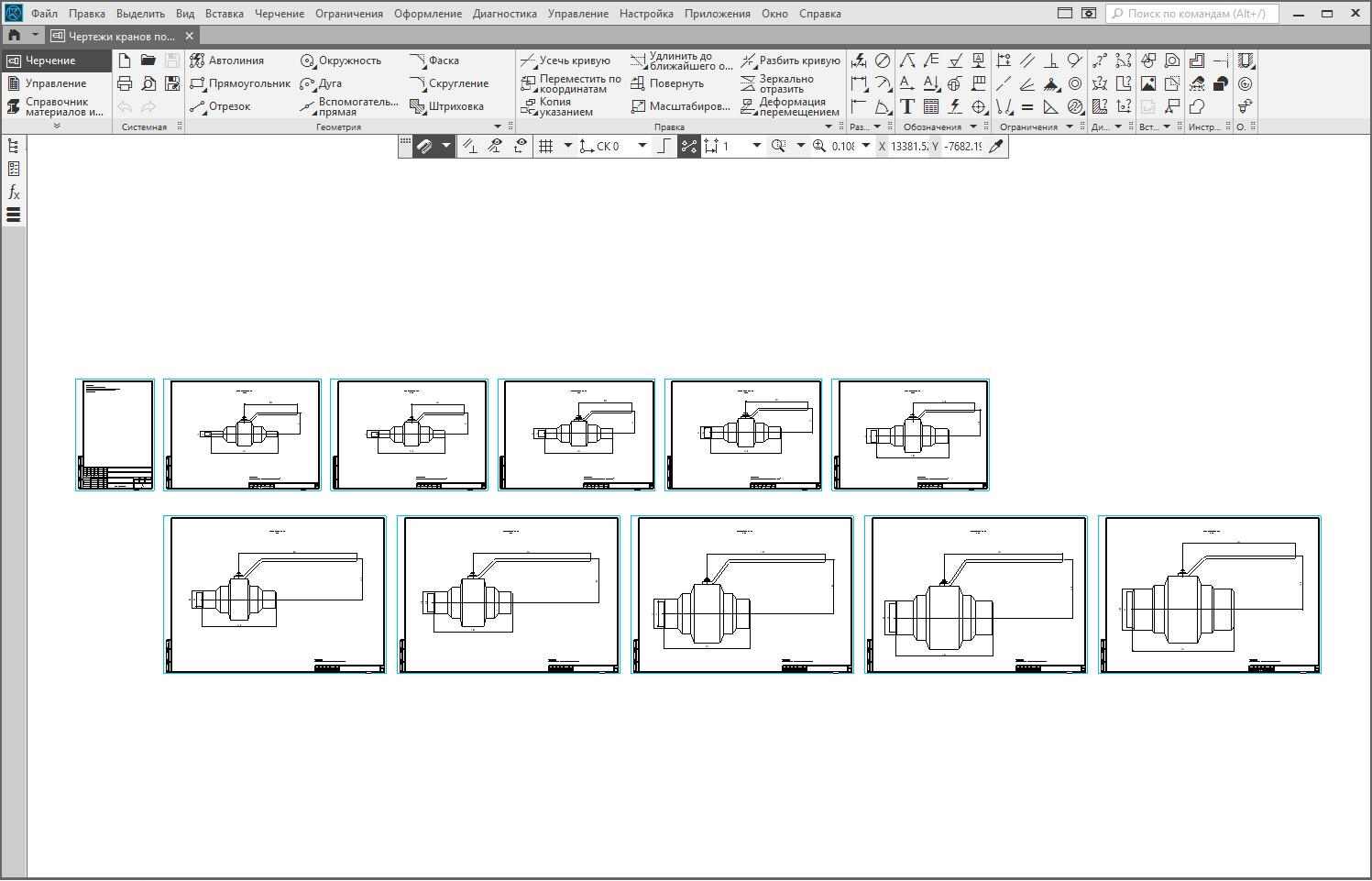

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
