Чертеж конденсатного насоса

Общая информация

Представлен комплект чертежей для вертикального конденсатного насоса модели КсВ 124‑140‑1. Документация обеспечивает полное представление об устройстве агрегата, его габаритных параметрах, особенностях монтажа и эксплуатации.

Состав комплекта чертежей

Комплект включает несколько взаимосвязанных документов, каждый из которых раскрывает отдельные аспекты конструкции и применения насосного оборудования:

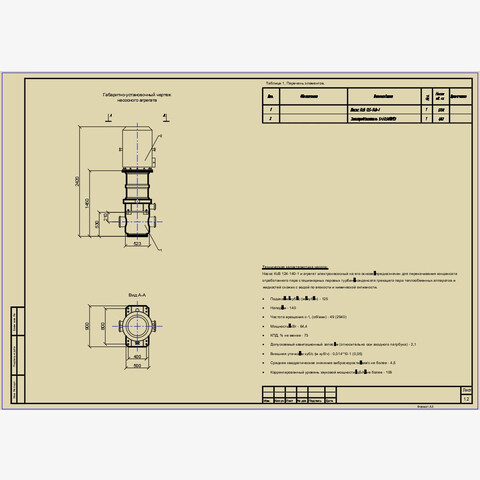

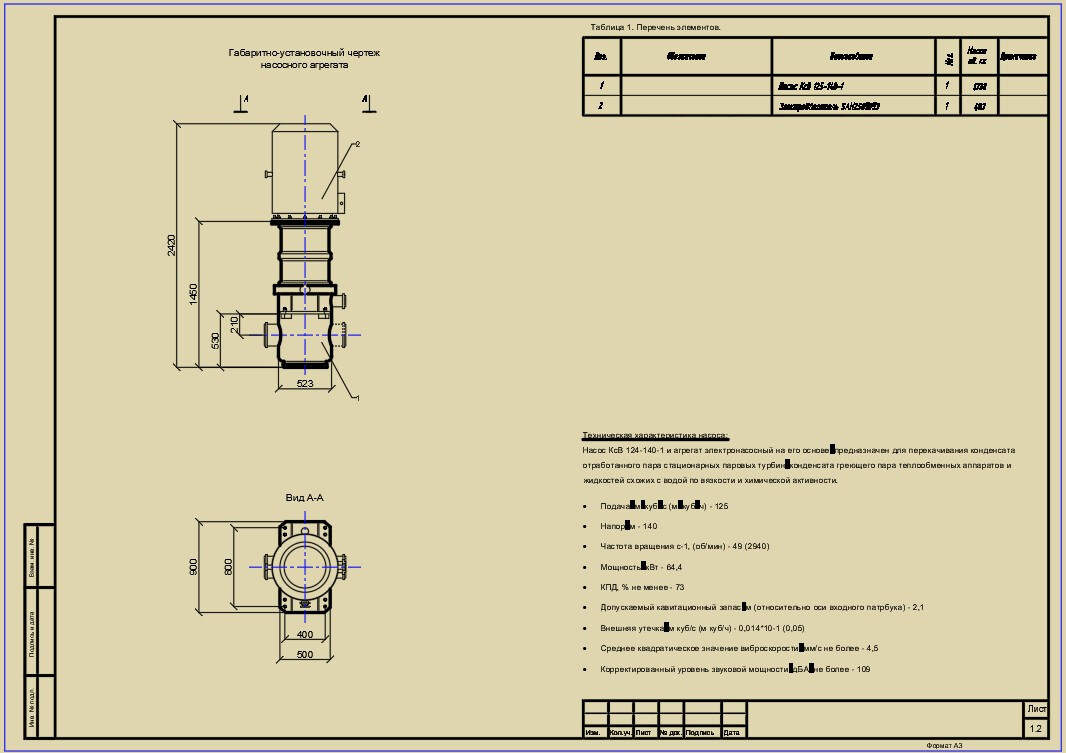

Габаритно‑установочный чертёж насосного агрегата

Детальное изображение насоса с указанием всех габаритных и установочных размеров. Чертёж позволяет оценить пространственные параметры оборудования и спланировать его размещение в инженерной системе.

Схема расположения основных патрубков

Графический документ, на котором чётко обозначены места подключения трубопроводов. Схема содержит:

• позиции входных и выходных патрубков;
• диаметры соединений;
• ориентацию патрубков относительно корпуса насоса;
• отметки высот для монтажных работ.

Схема строповки в вертикальном положении

Инструкция по безопасному подъёму и перемещению насоса при вертикальной ориентации. В схеме указаны:

• точки крепления строп;
• рекомендуемые типы грузозахватных приспособлений;
• правила распределения нагрузки;
• меры предосторожности при выполнении такелажных работ.

Схема строповки в горизонтальном положении

Аналогичный документ для случаев, когда транспортировка или монтаж выполняются в горизонтальном положении. Схема учитывает особенности распределения веса агрегата и предотвращает повреждение компонентов при перемещении.

Техническая характеристика насоса

Табличный документ с исчерпывающими параметрами оборудования, включая:

• производительность;
• напор;
• мощность электродвигателя;
• частоту вращения;
• массу агрегата;
• рабочие температуры и давления;
• материалы основных узлов.

Указания по монтажу насоса

Пошаговая инструкция по установке оборудования, содержащая:

• требования к фундаменту и опорным конструкциям;
• порядок сборки и подключения;
• рекомендации по выравниванию и фиксации агрегата;
• правила подключения трубопроводов и электрооборудования;
• перечень контрольных операций после монтажа;
• критерии приёмки выполненных работ.

Этот комплект документации служит надёжным руководством для проектировщиков, монтажников и эксплуатационного персонала, обеспечивая корректную интеграцию насоса в технологические линии.

Форматы файлов:

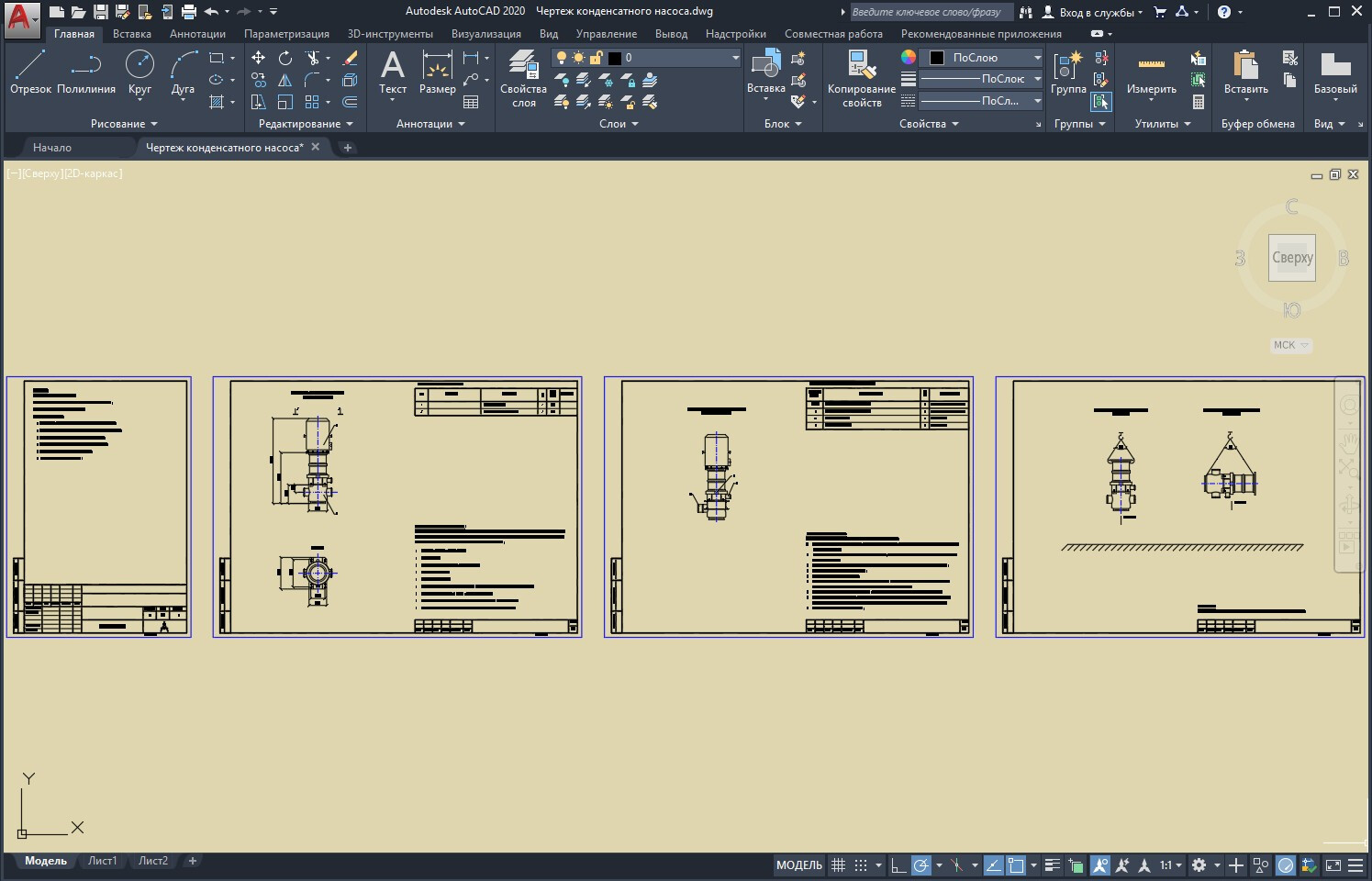

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

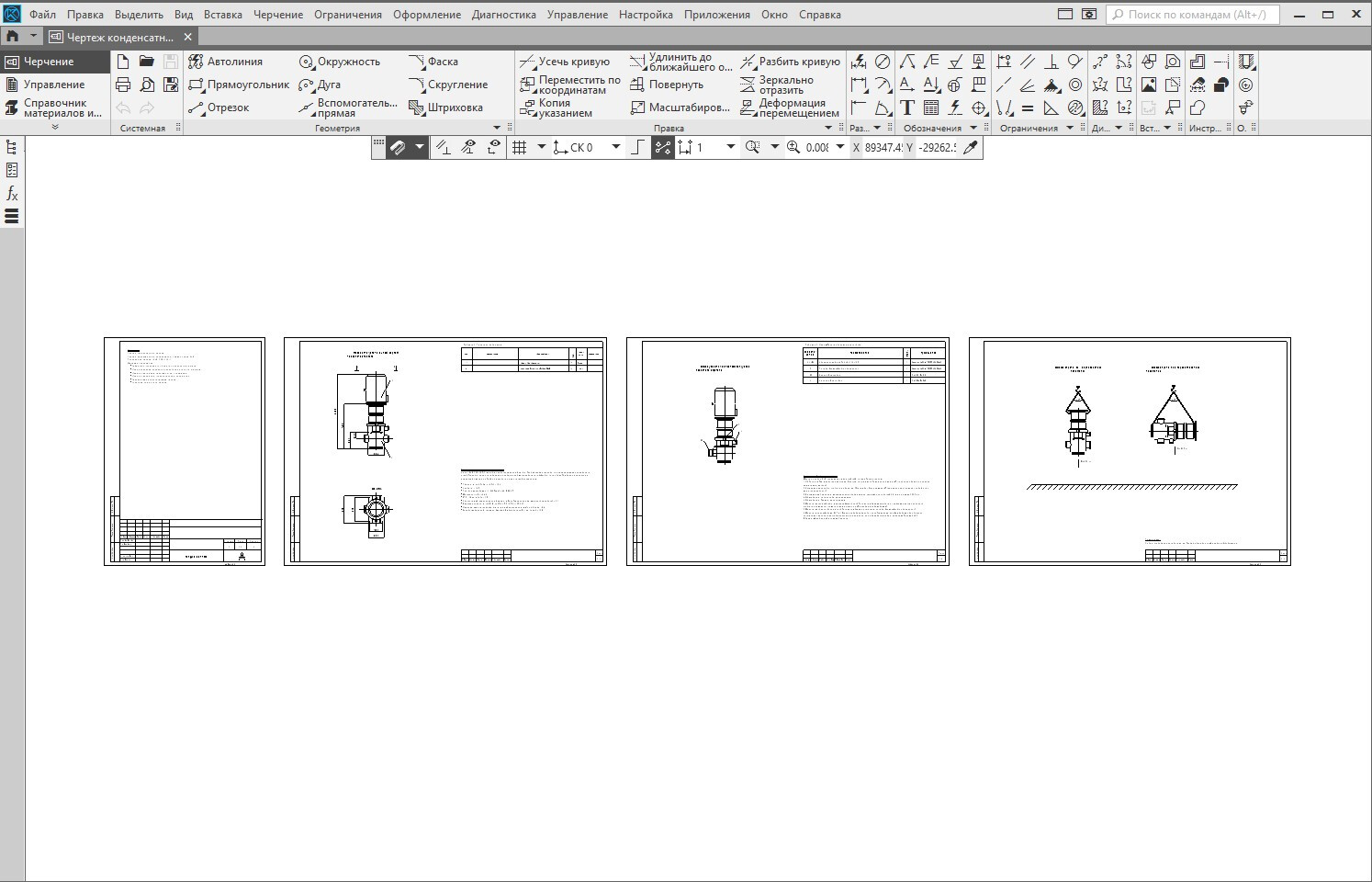

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

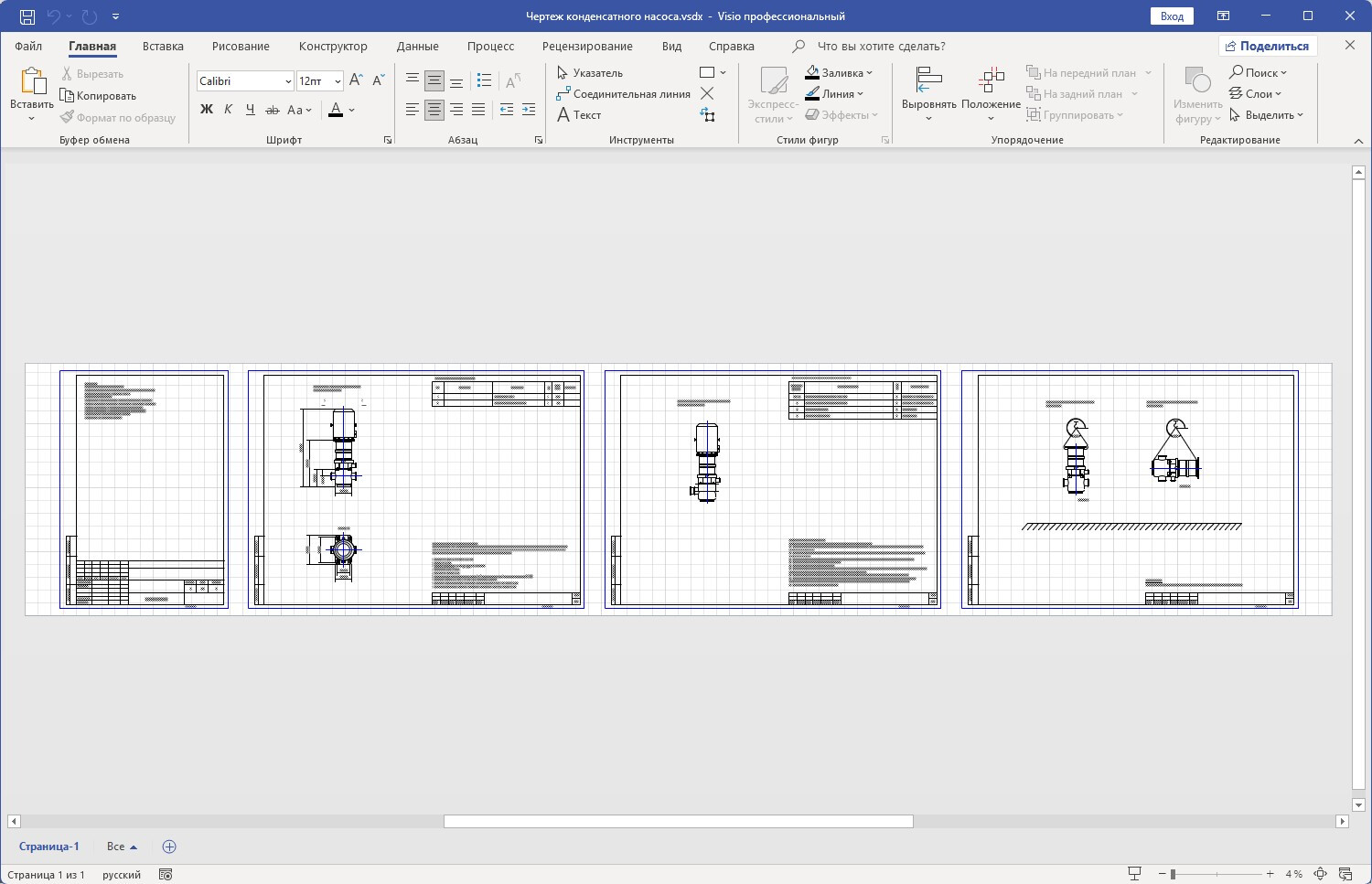

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
