Чертеж холодильника отбора проб

Состав комплекта чертежей на холодильник отбора проб

Чертеж холодильника для отбора проб включает в себя несколько ключевых компонентов. В комплект документации входят:

• список элементов, необходимых для сборки устройства;

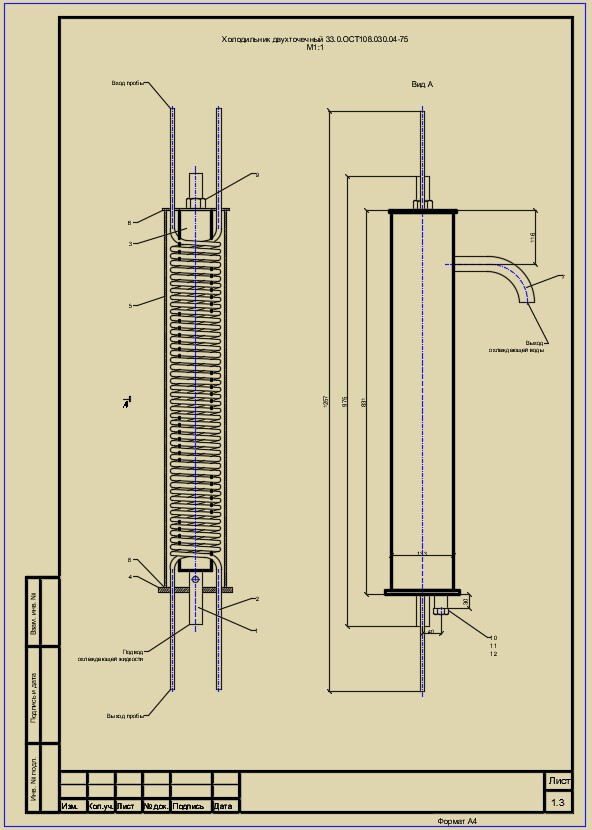

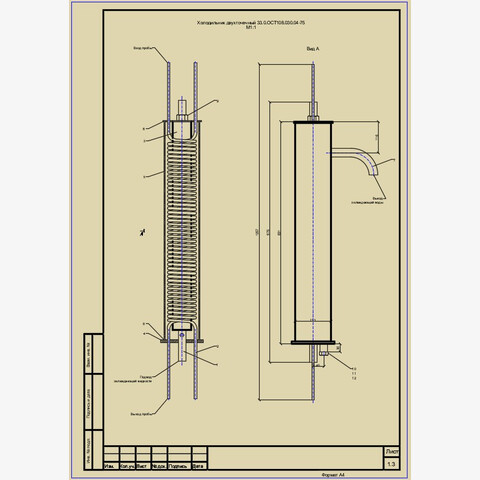

• фронтальный вид и разрез двухточечного холодильника (модель 33.0, стандарт ОСТ 108.030.04_75) в натуральном масштабе (1:1);
• чертёж змеевика с размерами 10 × 2 мм, выполненный в масштабе 1:1.

Нормативные документы для производства и проектирования

Производство и проектирование двухточечного холодильника регламентируется нормативным документом РД 24.031.121_2012, который называется «Оснащение паровых стационарных котлов устройствами для отбора проб пара и воды». До введения этого регламента изготовление осуществлялось в соответствии с ОСТ 108.030.04_80.

Функциональное назначение устройства

Основное назначение двухточечного холодильника -- охлаждение проб пара или воды, отбираемых для химического анализа. Устройство обеспечивает снижение температуры исследуемых образцов до 40 °C, что необходимо для корректного проведения лабораторных исследований.

Форматы файлов:

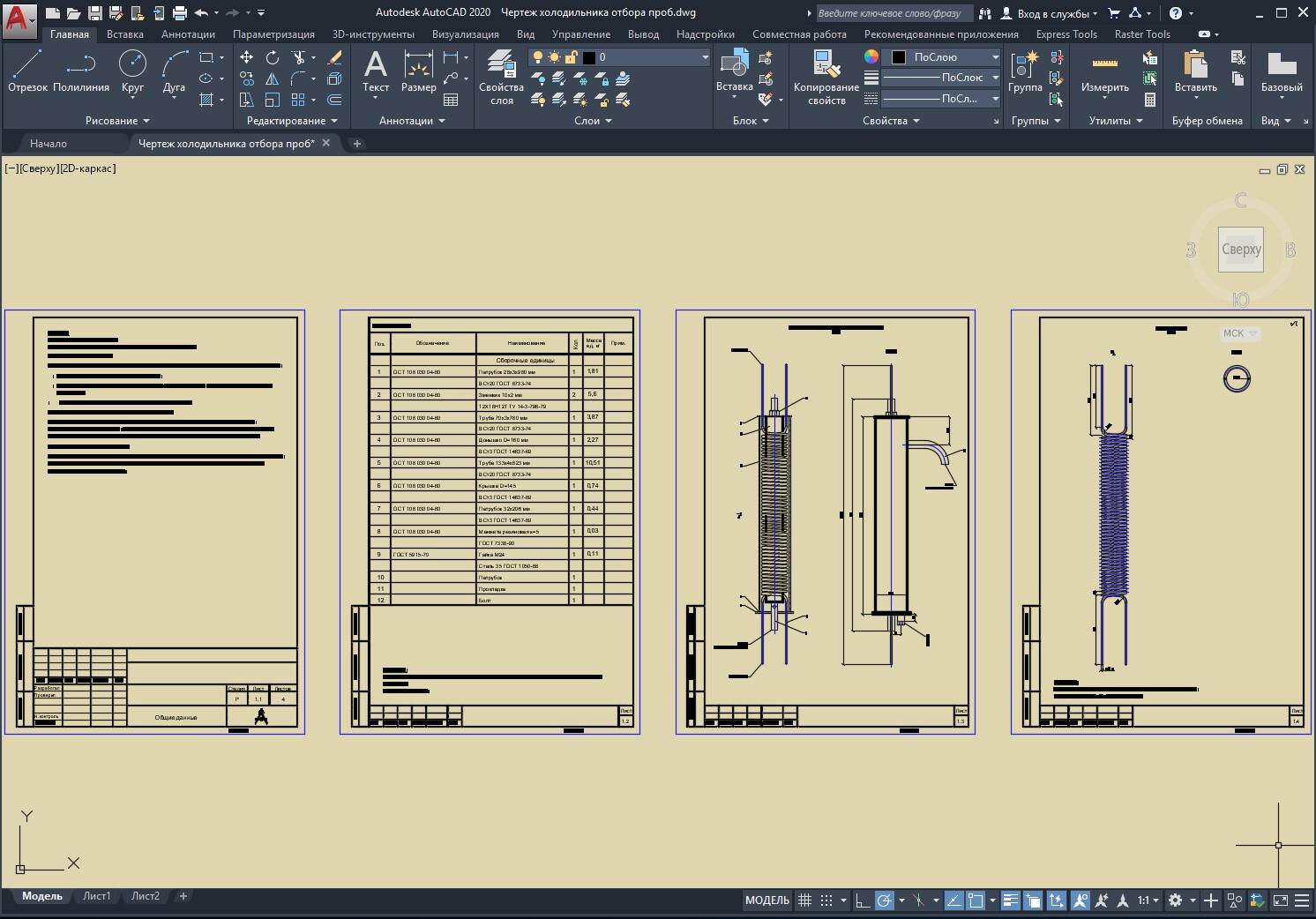

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

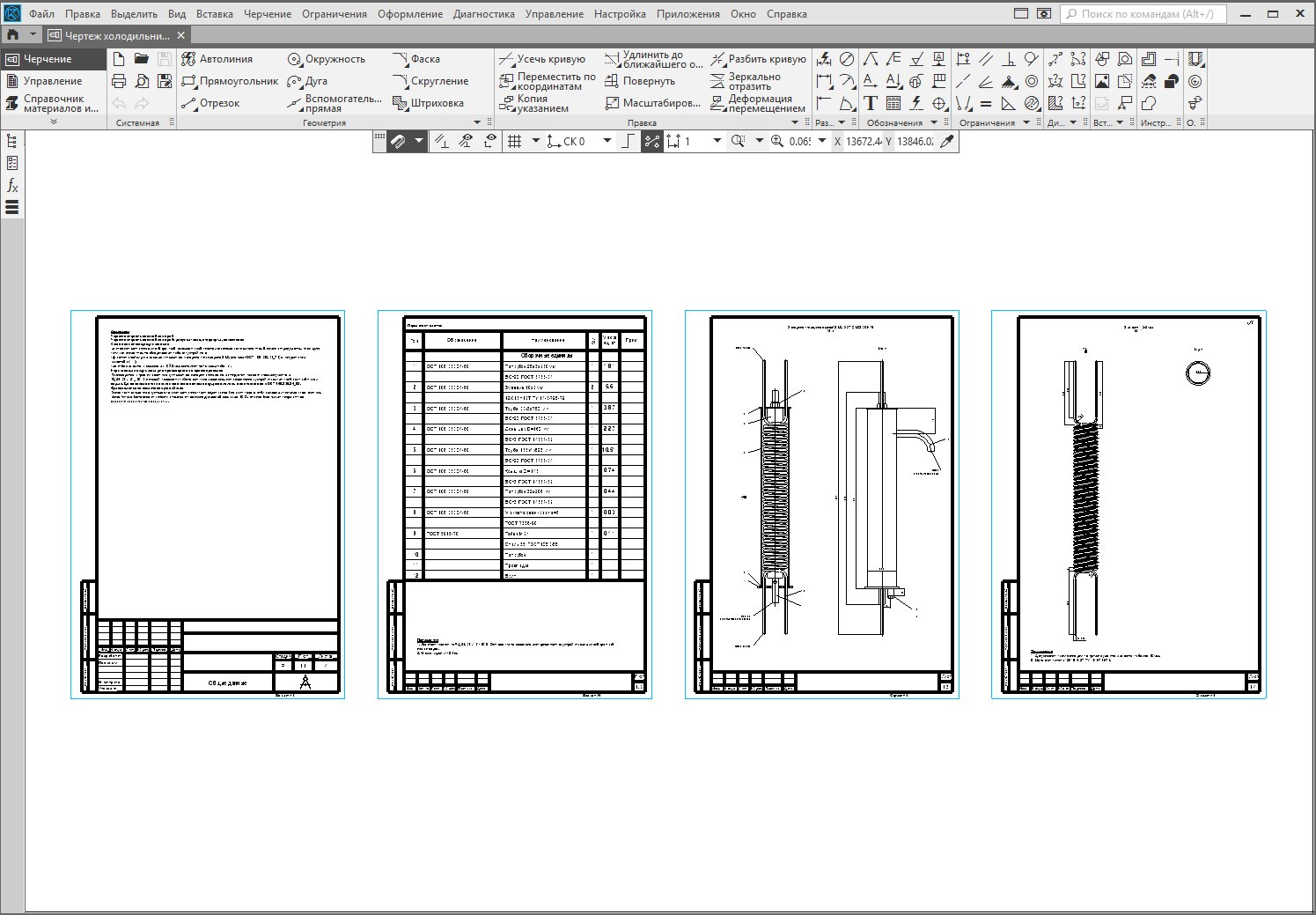

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

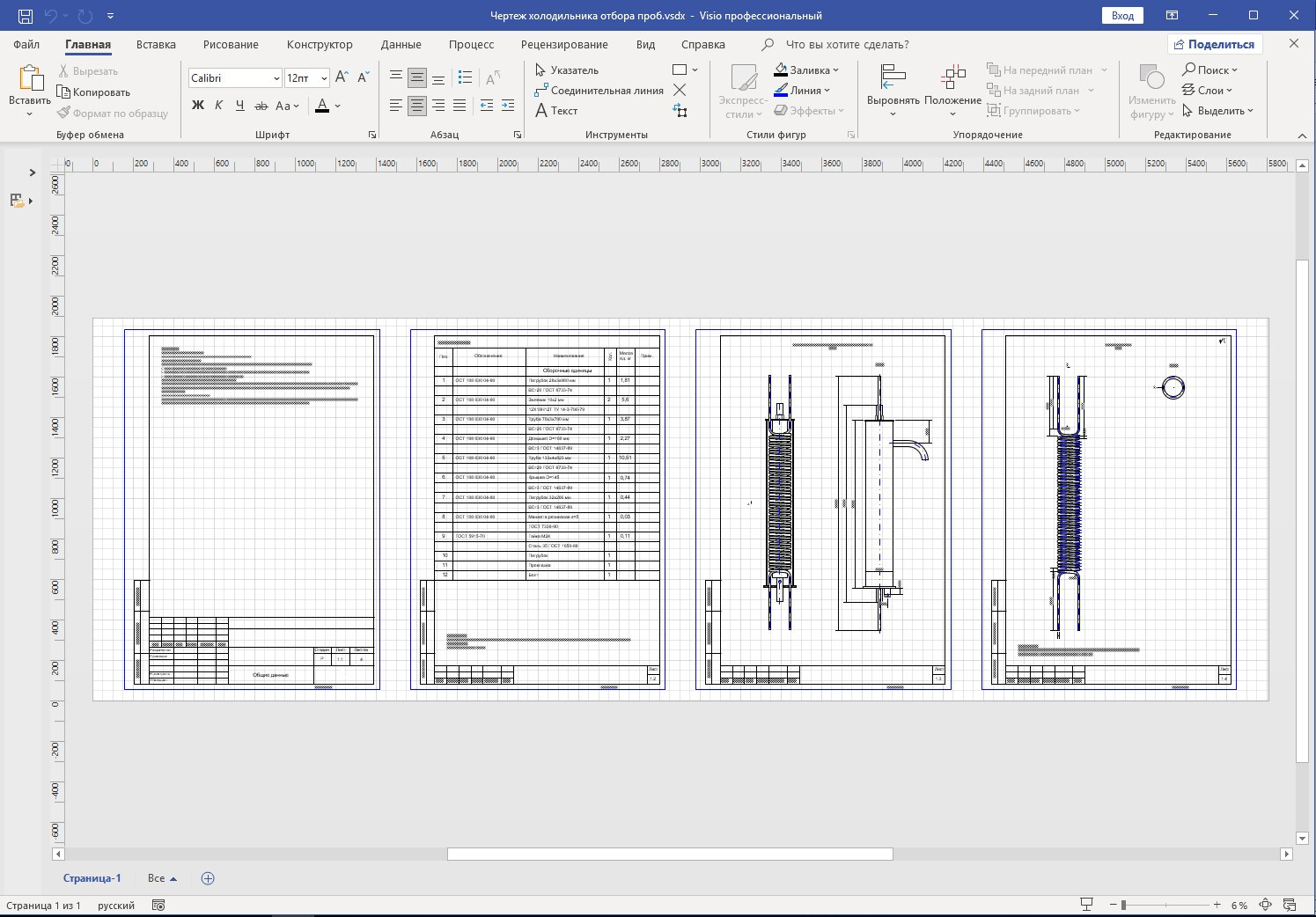

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
