Чертеж питательного насоса

Что входит в цифровой комплект документации на ПЭН

Предлагаем профессиональный набор конструкторских материалов на питательный насос типа ПЭ‑580‑195‑5. Документация адресована проектным бюро, монтажным организациям и техническим службам, которым требуется достоверная база данных для привязки агрегата в тепловой схеме, расчёта опорных узлов и организации монтажных операций.

В состав цифрового товара включены следующие документы:

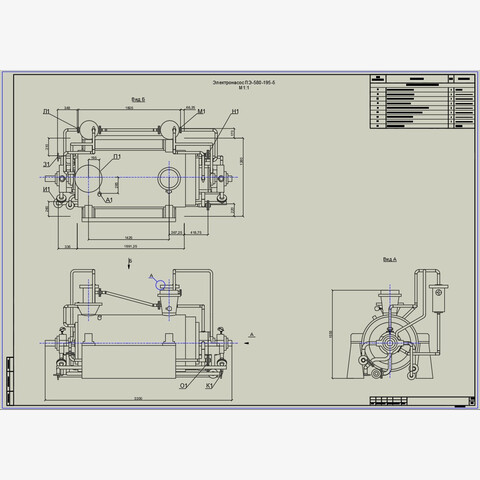

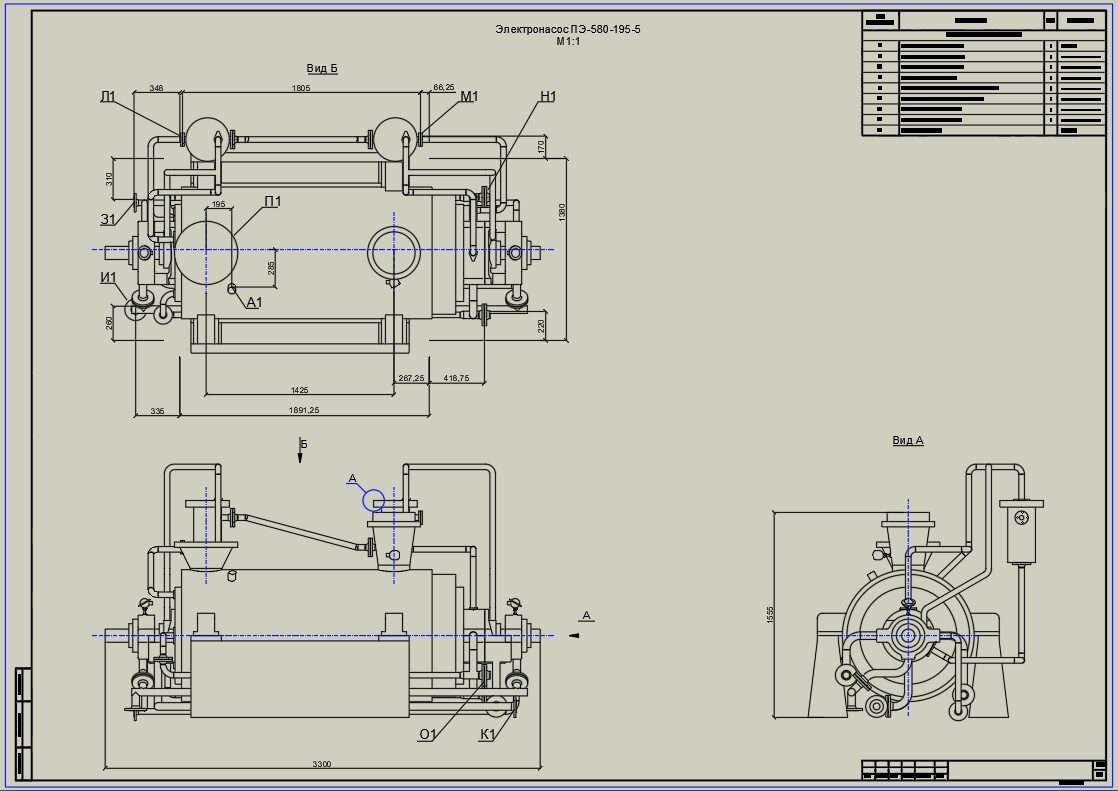

• Чертёж электронасоса ПЭ‑580‑195‑5. Основной конструкторский документ, фиксирующий конфигурацию корпуса, расположение патрубков, габариты и посадочные поверхности. Масштаб 1:1 обеспечивает полное соответствие чертежных размеров реальным параметрам изделия — это критично для стыковки с трубопроводами и интеграции в существующую инфраструктуру.
• Перечень основного оборудования. Структурированный список узлов и комплектующих с обозначениями и базовыми характеристиками. Документ упрощает формирование спецификаций, заказ запасных частей и согласование комплектации с поставщиками.
• Чертежи разделки кромок и отверстий. Детализированные схемы подготовки сопрягаемых поверхностей: фаски, углы разделки, допуски на кромки, разметка отверстий под крепёж и фланцевые соединения. Эти материалы позволяют заранее подготовить монтажные узлы, минимизировать доработки на площадке и обеспечить герметичность стыков.

Дополнительно в комплекте представлены точные размеры и указания по монтажу: требования к выверке осей, допустимые отклонения, рекомендации по затяжке крепежа, условия виброизоляции и особенности установки на фундамент.

Форматы файлов:

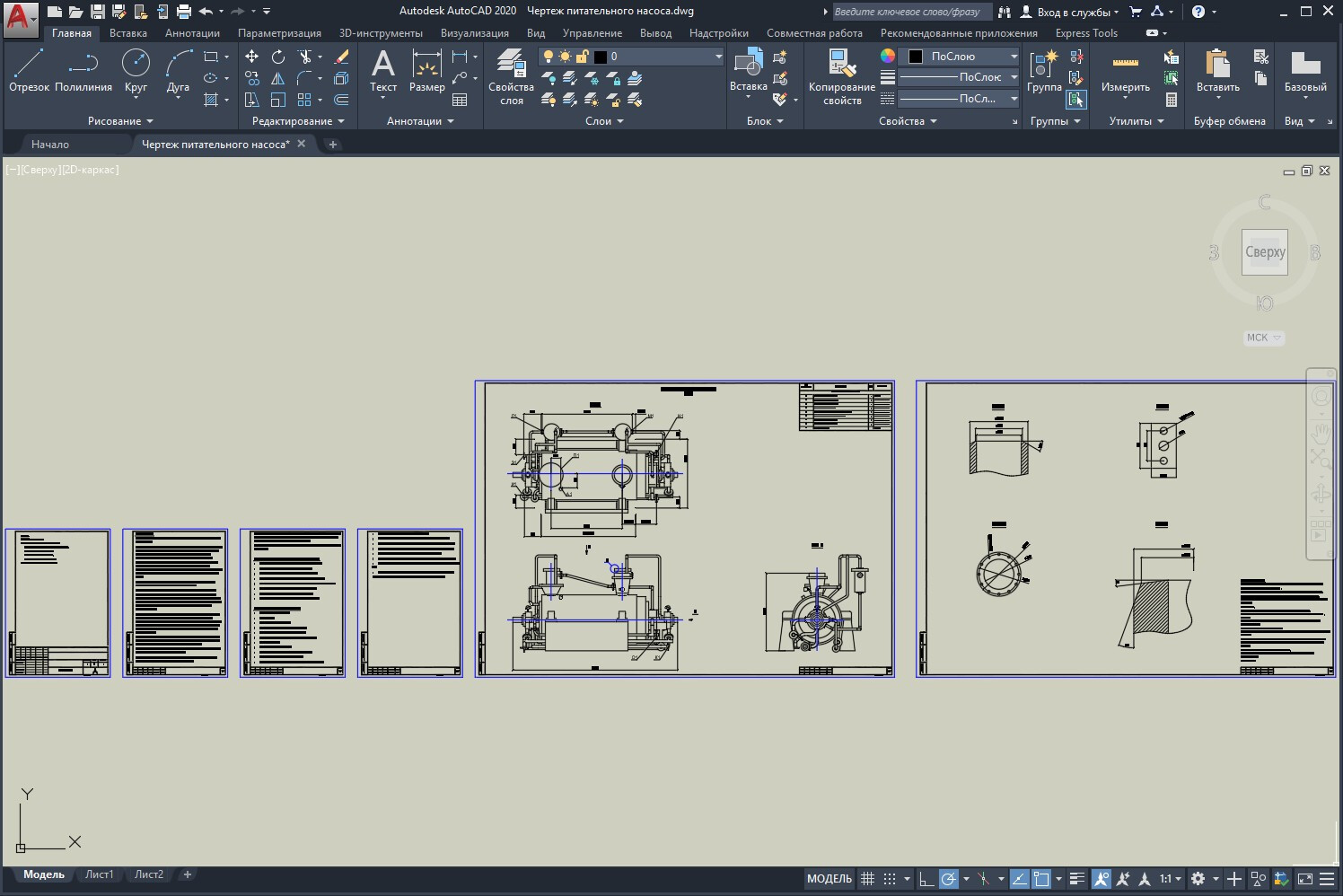

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

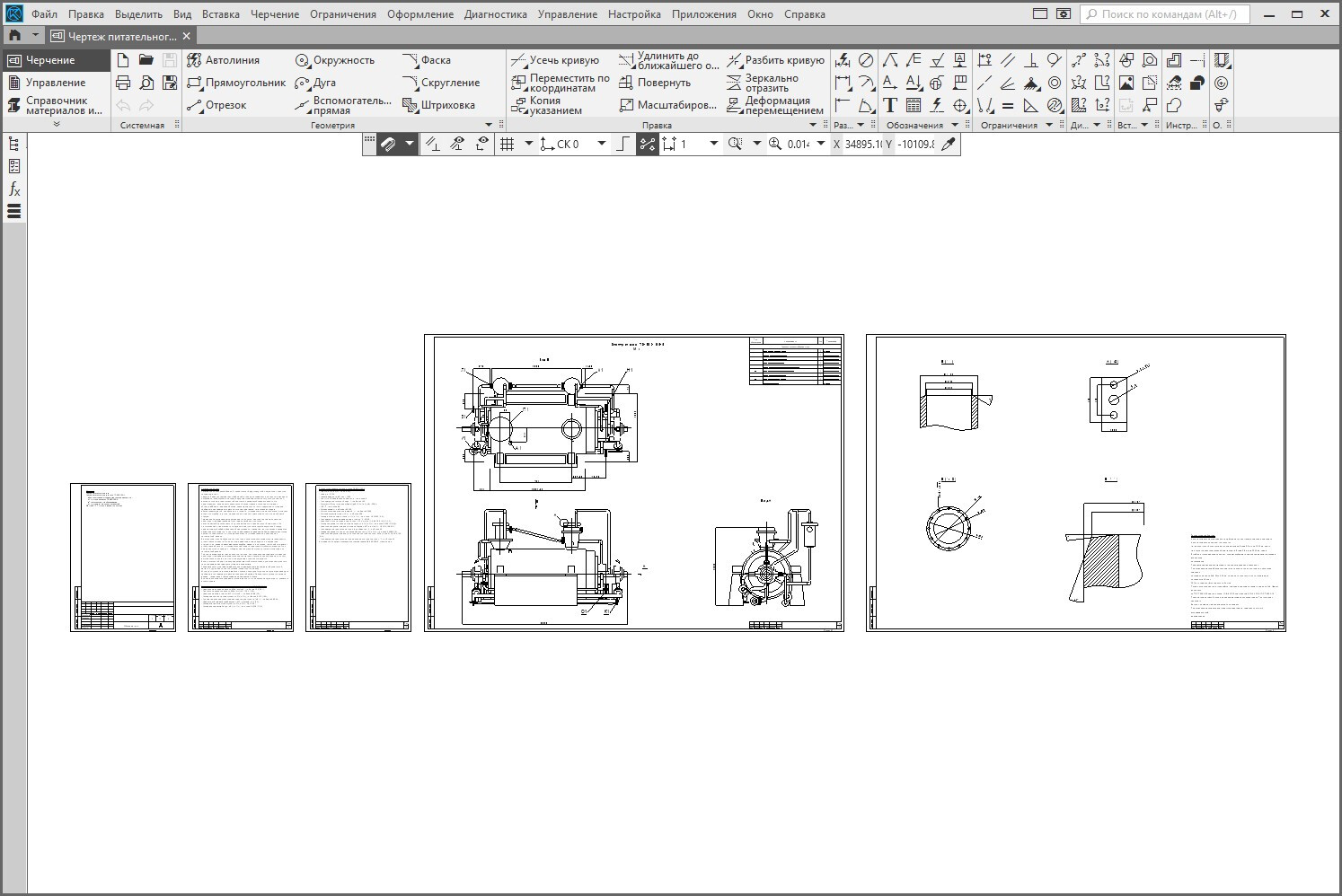

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
