Чертеж электродвигателя 4АЗМ

Что входит в цифровой комплект чертежей двигателя 4АЗМ

Предлагаем профессиональный комплект конструкторской документации на высоковольтный электродвигатель серии 4АЗМ. Материалы предназначены для проектных организаций, монтажных подразделений и служб эксплуатации — они закрывают ключевые задачи на этапах привязки оборудования к объекту, расчёта фундаментных нагрузок и организации электромонтажа.

В состав цифрового товара входят следующие документы:

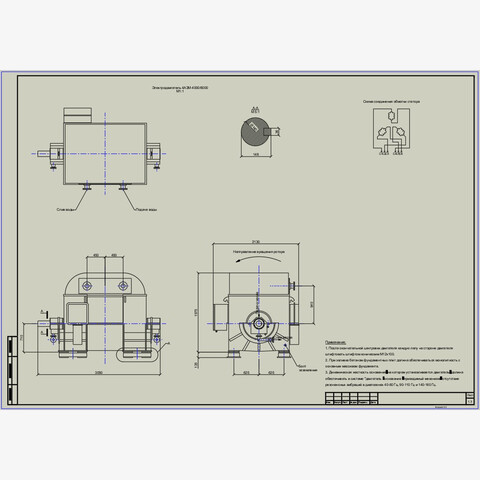

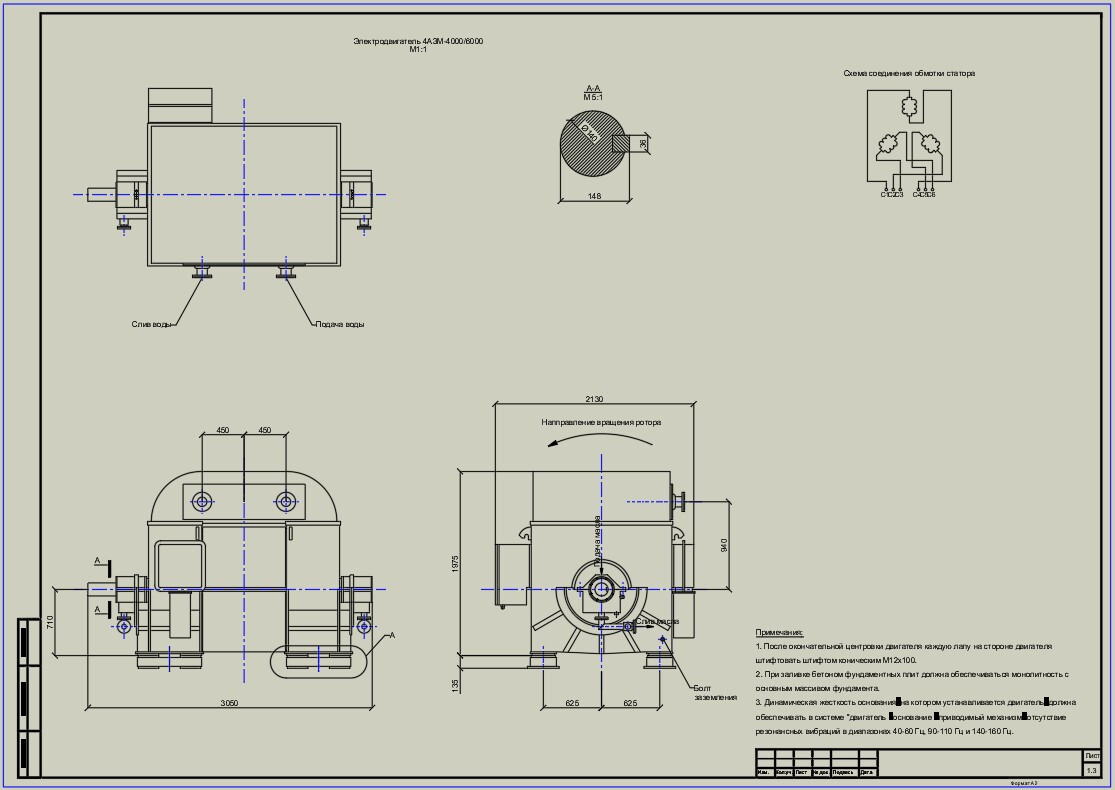

• Габаритно‑установочный чертёж электродвигателя. Содержит точные габаритные размеры агрегата, координаты крепёжных отверстий, высотные отметки и посадочные базы. Масштаб 1:1 гарантирует соответствие проектных решений реальному оборудованию — это исключает ошибки при компоновке в машинном зале и при стыковке с приводным механизмом.
• Схема нагрузки на фундамент. Позволяет корректно рассчитать несущую способность основания и подобрать тип фундаментной плиты или свайного поля. На схеме приведены значения статических и динамических нагрузок, точки приложения усилий и рекомендации по распределению массы.
• Схема соединения обмотки статора. Детально отражает варианты коммутации обмоток для разных режимов работы, включая схемы «звезда» и «треугольник», а также точки подключения высоковольтных вводов. Это критически важно для согласования параметров двигателя с питающей сетью и для настройки релейной защиты.

Ключевые особенности и преимущества документации

Комплект разработан с учётом требований отраслевых стандартов и практики промышленного строительства. Его главные достоинства:

• Точность масштаба 1:1. Все линейные размеры, привязки и монтажные зазоры соответствуют фактическим параметрам двигателя. Это снижает риски переделок на площадке и ускоряет согласование проектных решений.
• Полнота монтажных указаний. В чертежах учтены технологические нюансы: допуски на установку, требования к выверке осей, рекомендации по затяжке крепежа и контролю геометрии.
• Практическая ориентированность. Документация подготовлена так, чтобы её можно было напрямую использовать в BIM‑моделях и CAD‑системах без дополнительной адаптации.

Форматы файлов:

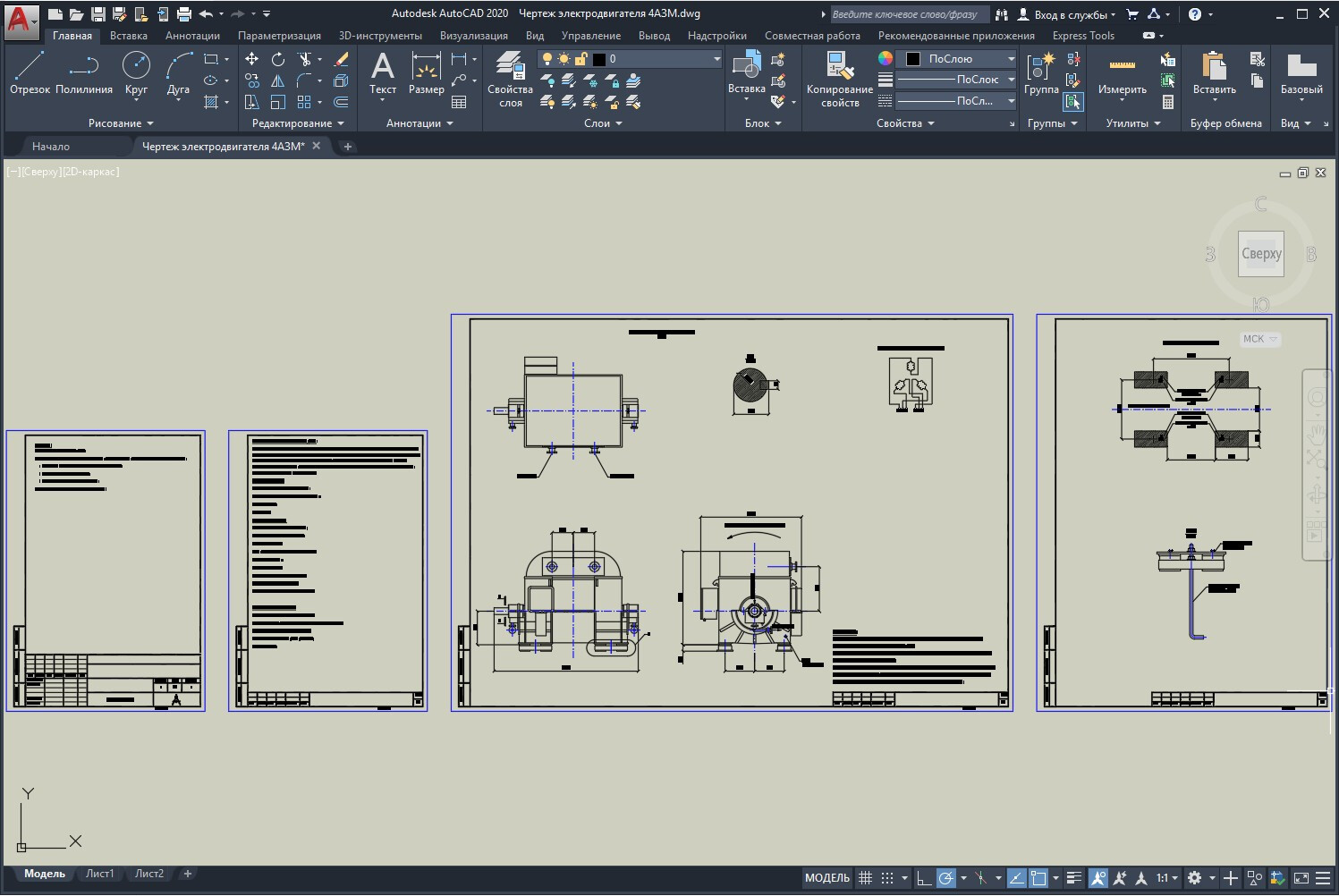

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

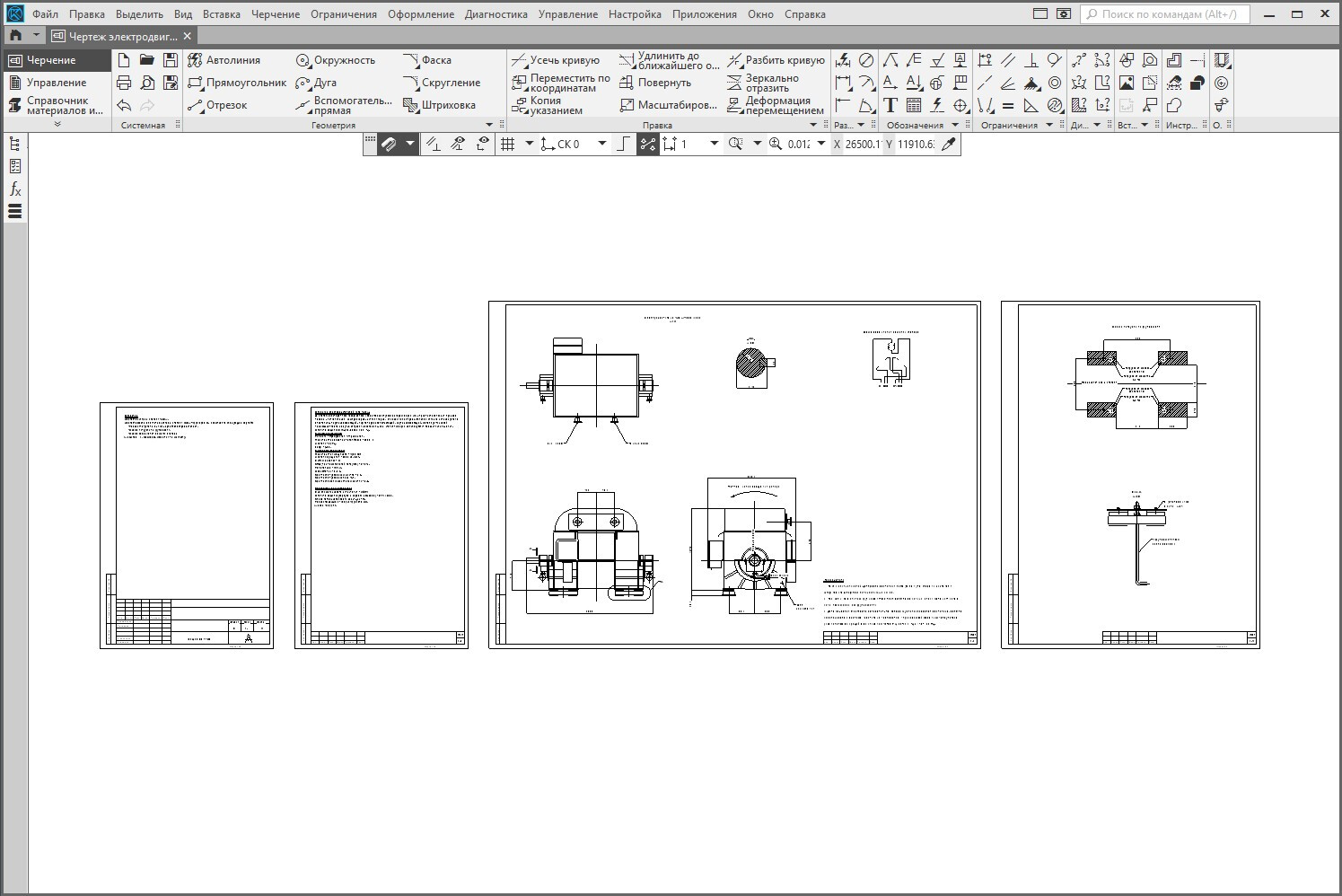

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

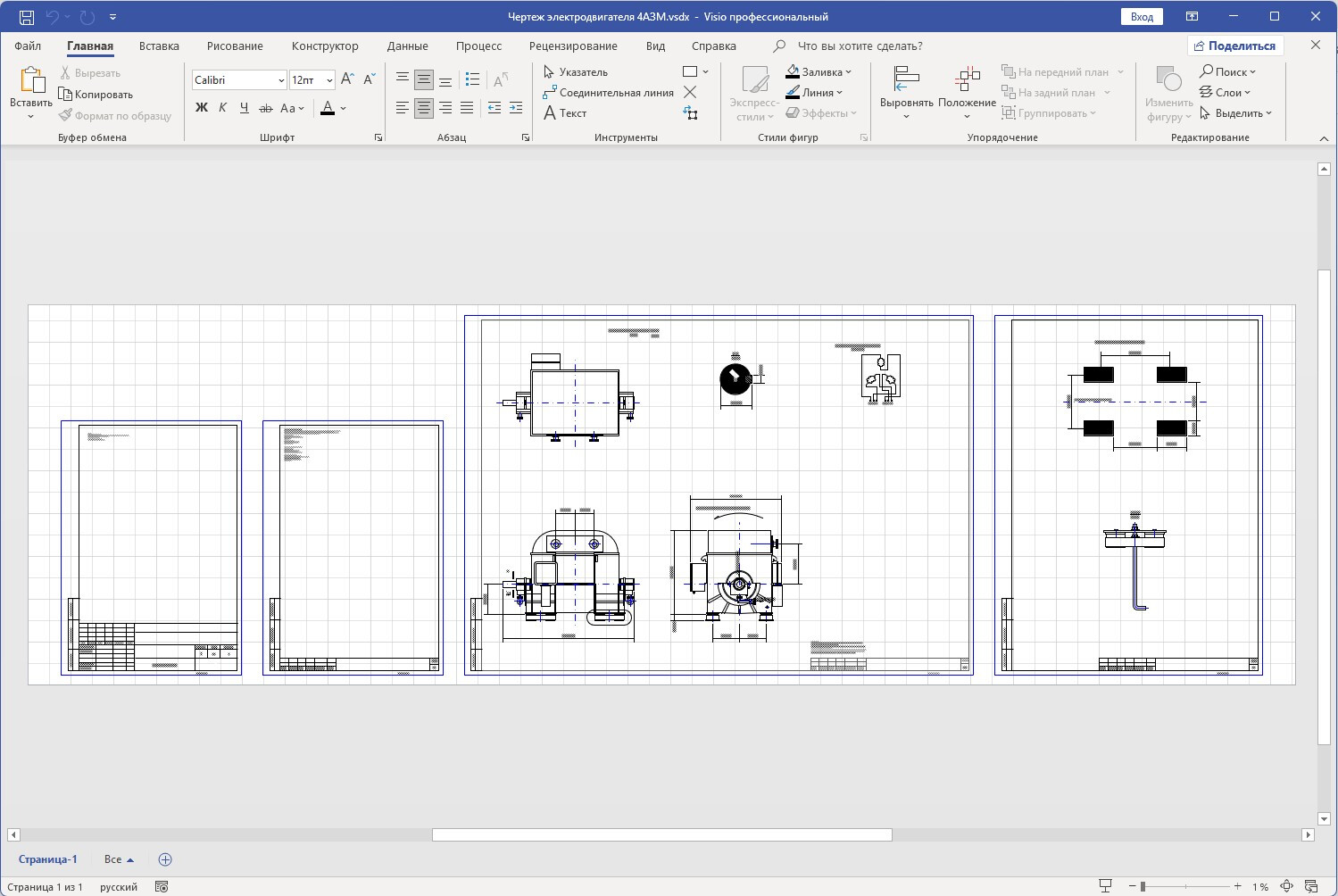

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
