Чертеж гидромуфты Voith

Состав цифрового комплекта чертежей гидромуфты

Предлагаем полный набор конструкторской документации на регулировочную гидромуфту Voith Turbo модели 620 SVNL 33G. Комплект ориентирован на проектировщиков, инженеров по монтажу и технических специалистов, которым необходима достоверная информация для корректной привязки агрегата в технологической линии, расчёта опорных конструкций и организации эксплуатационного контроля.

В цифровой товар включены следующие материалы:

• Габаритно‑установочный чертёж с проекциями (вид сверху, спереди, сбоку). Содержит исчерпывающие размерные цепочки, посадочные базы, координаты крепёжных отверстий и высотные отметки. Масштаб 1:1 обеспечивает полное соответствие чертежных данных реальным габаритам оборудования — это позволяет избежать ошибок при компоновке и стыковке с сопрягаемыми узлами.
• Чертёж приборной панели. Отражает расположение контрольных элементов, индикаторов и органов управления. Документ полезен для проектирования операторских мест, прокладки сигнальных и силовых кабелей, а также для обучения персонала.

Дополнительно к чертежам прилагаются:

• Перечень элементов. Систематизированный список узлов и деталей с обозначениями и краткой характеристикой — удобен для формирования спецификаций и заявок на комплектующие.
• Характеристики оборудования. Сводная таблица технических параметров, которая ускоряет подбор опор, виброизоляции, ограждений и вспомогательных систем.

Практическая ценность документации

Комплект разработан с учётом требований промышленного проектирования и позволяет решать широкий спектр задач без привлечения дополнительных источников:

• Точная привязка в технологической схеме. Благодаря трём проекциям и размерным данным можно корректно разместить гидромуфту относительно привода, редуктора и исполнительного механизма.
• Расчёт опорных и фундаментных конструкций. Полные габариты и масса оборудования дают исходные данные для расчёта нагрузок на перекрытия и фундаменты.
• Подготовка монтажных и пусконаладочных работ. Перечень элементов и характеристики упрощают планирование этапов монтажа, подбор грузоподъёмной техники и разработку программы испытаний.
• Интеграция в цифровую среду проектирования. Документация адаптирована для использования в CAD‑системах и BIM‑моделях — масштаб 1:1 и чёткая структура размерных линий позволяют быстро перенести данные в проект.

Форматы файлов:

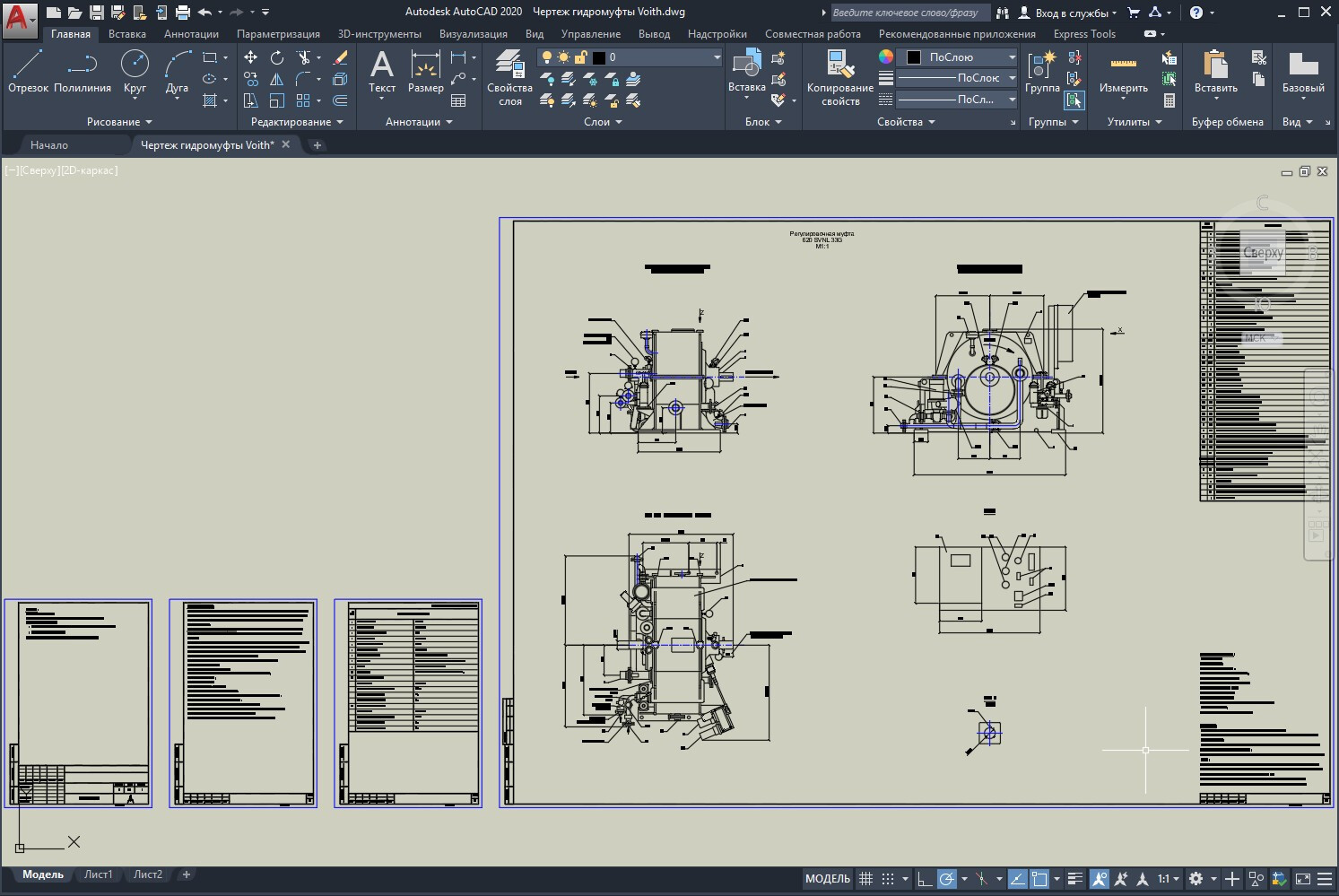

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

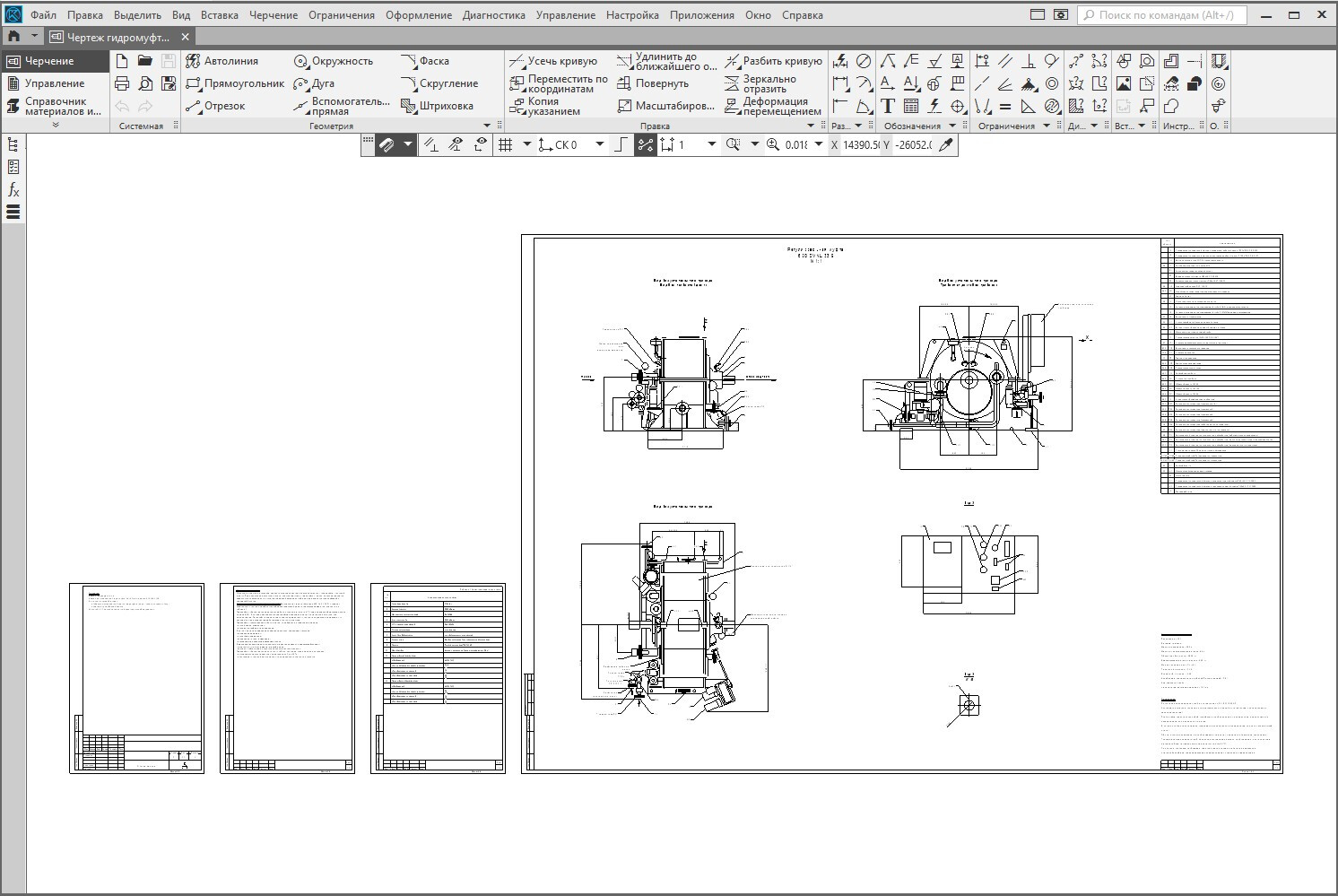

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

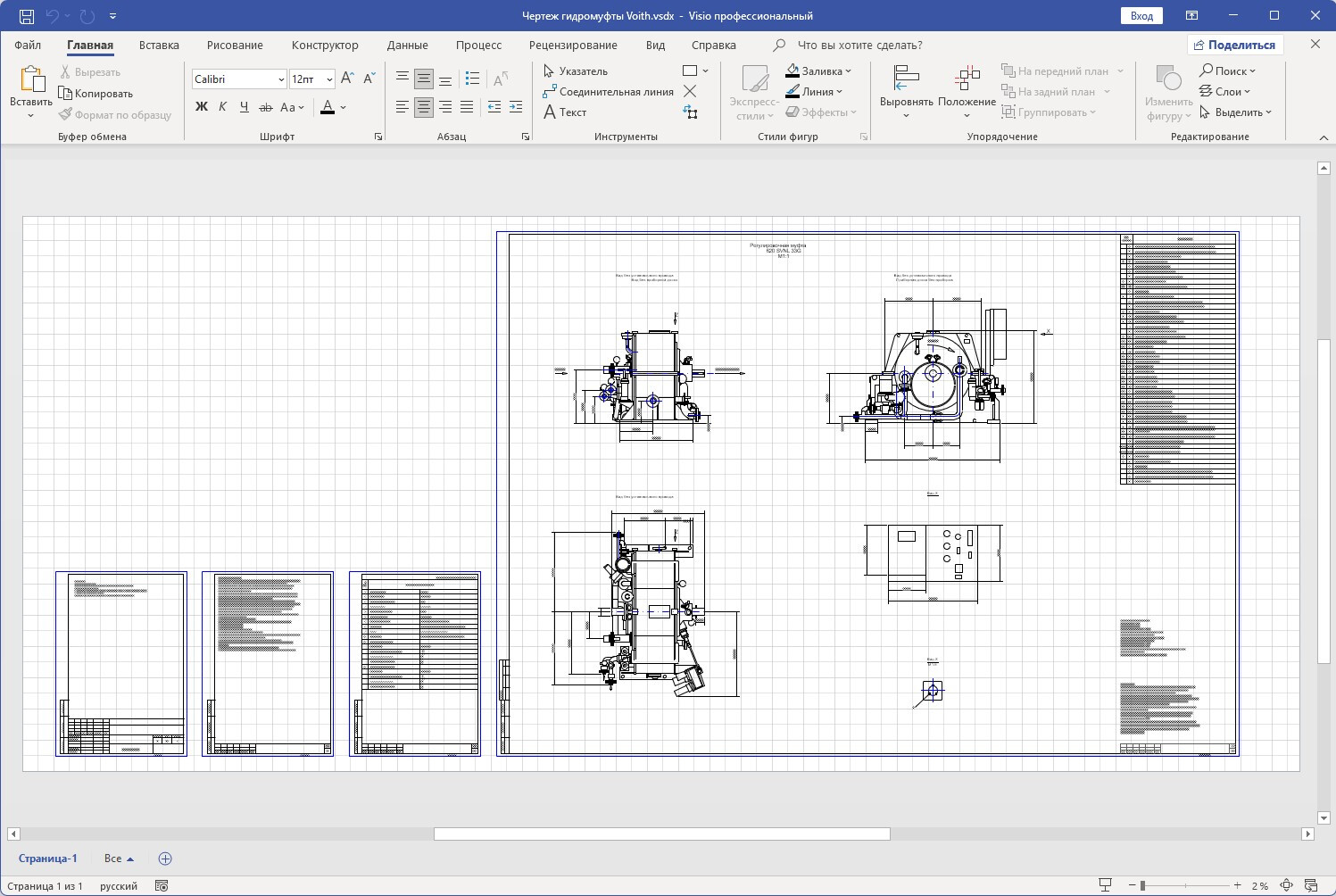

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
