Сосуды в системах КИПиА: назначение, типы и применение

Основные виды сосудов для КИПиА

В системах контрольно‑измерительных приборов и автоматики (КИПиА) применяются специализированные сосуды, выполняющие защитные и стабилизирующие функции. Рассмотрим ключевые типы:

• Сосуд конденсационный (СК) — обеспечивает поддержание стабильного уровня жидкости в соединительных линиях, ведущих к первичным преобразователям давления и перепада давления.
• Сосуд уравнительный (СУ) — служит для выравнивания уровня жидкости в импульсных линиях, подключённых к измерительным устройствам.

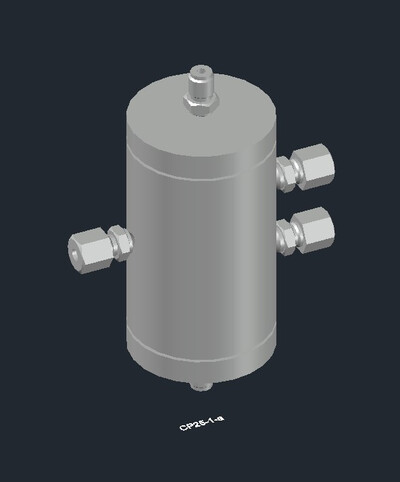

• Сосуд разделительный (СР) — защищает первичные преобразователи давления и перепада давления, а также соединительные импульсные линии от прямого контакта с агрессивными измеряемыми средами.
• Сосуд влагоотделительный (СВ) — служит для создания изолирующего слоя между измеряемой средой и измерительным прибором. Роль защитного барьера выполняет специально подобранная жидкость.

Проектирование сосудов КИПиА

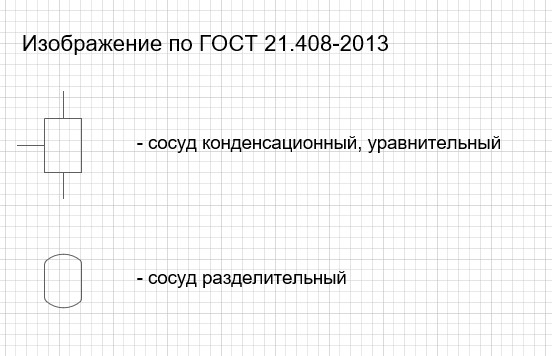

Нормативная документация и обозначения сосудов

При проектировании и оформлении схем сосудов КИПиА руководствуются следующими стандартами:

• ГОСТ 3925‑59 — устаревший стандарт, применяемый исключительно для расшифровки ранее разработанных схем;
• ГОСТ 21.408‑2013 — действующий норматив, используемый при создании новой проектной документации.

Условно‑графические обозначения на схемах позволяют оперативно идентифицировать тип сосуда и его функциональное назначение.

Конструкторская документация и типовые модели

Для изготовления сосудов КИПиА и сопутствующих элементов крепления разработаны рабочие чертежи и трёхмерные модели согласно технической документации ТК4. Ниже приведён перечень основных изделий с их идентификационными кодами:

• сосуды конденсационные (СК) — ТКБЯ.302661.001;
• сосуды уравнительные (СУ) — ТКБЯ.302661.001;
• сосуды разделительные (СР) — ТКБЯ.302661.001;
• сосуды влагоотделительные (СВ) — ТКБЯ.302661.001;
• стойка для крепления сосудов СП‑22 (СТК4‑9‑96).

Практическое применение в измерительных схемах

Сосуды КИПиА интегрируются в разнообразные принципиальные схемы измерений, обеспечивая надёжность и точность показаний. Типичные области использования:

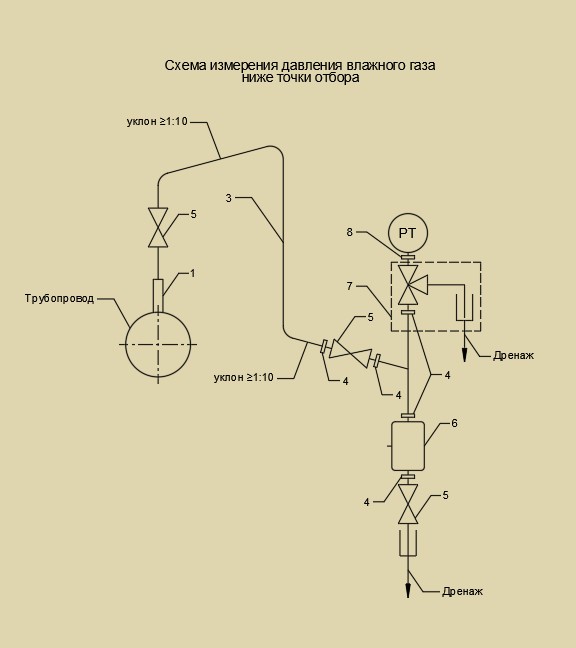

• Измерение давления — работа с жидкостями, паром и газовыми средами. Сосуды стабилизируют условия передачи сигнала, минимизируя погрешности из‑за колебаний уровня или фазовых переходов.
• Измерение уровня жидкости — поддержание постоянства гидростатического столба в импульсных линиях, что критично для корректного расчёта высоты заполнения резервуара.
• Измерение расхода — применение в системах учёта потребления жидкостей, пара и газов. Сосуды исключают влияние пульсаций и загрязнений на работу расходомеров.

Таким образом, сосуды КИПиА выступают неотъемлемым элементом измерительных цепей, гарантируя долговечность оборудования и достоверность данных в условиях агрессивных сред и динамических нагрузок.
