Обозначение сосудов на схемах

Стандартизированные символы сосудов  для инженерных схем

Представляем цифровой набор графических обозначений сосудов, применяемых в системах с датчиками — готовое решение для проектировщиков и инженеров. Комплект позволит корректно отображать элементы на технических схемах и обеспечит соответствие отраслевым стандартам.

Какие сосуды включены в набор

Коллекция содержит графические символы для трёх ключевых типов технологических сосудов:

• конденсационные сосуды;
• уравнительные сосуды;
• разделительные сосуды.

Эти элементы широко используются в системах измерения давления, расхода и уровня среды — правильное их обозначение критически важно для понимания схем и корректного монтажа оборудования.

Соответствие государственным стандартам

Каждый символ в наборе разработан с учётом действующих нормативных требований. Доступны два варианта оформления — под разные редакционные версии стандартов:

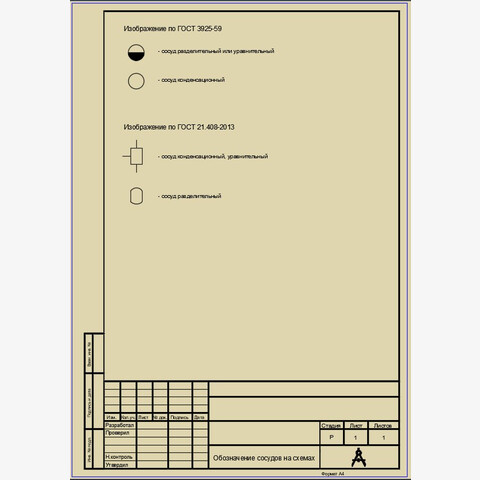

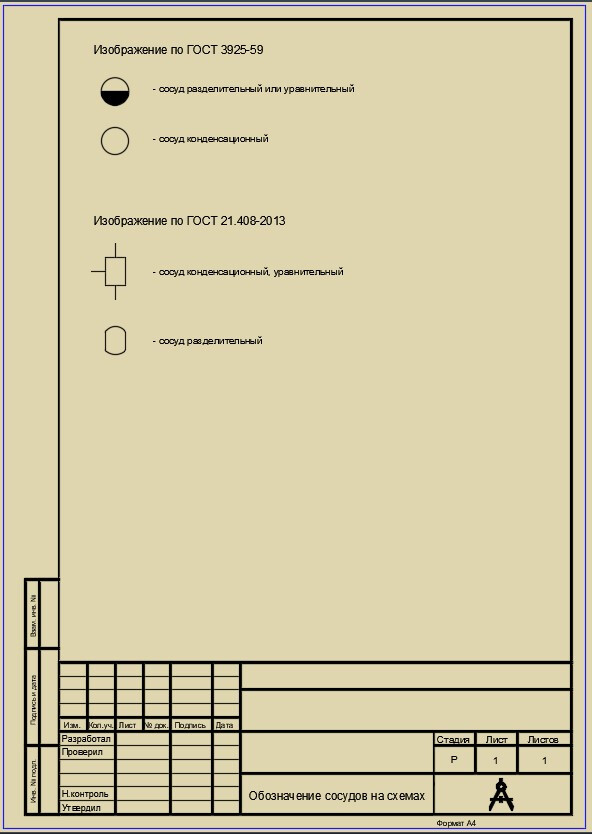

Вариант 1: по ГОСТ 3925‑59

Традиционное обозначение, проверенное многолетней инженерной практикой. Подходит для проектов, где требуется придерживаться исторически сложившихся норм оформления схем.

Вариант 2: по ГОСТ 21.408‑2013

Современная версия графических символов, соответствующая актуальным требованиям к проектной документации. Оптимальна для новых разработок и проектов, реализуемых по действующим нормативам.

Форматы файлов:

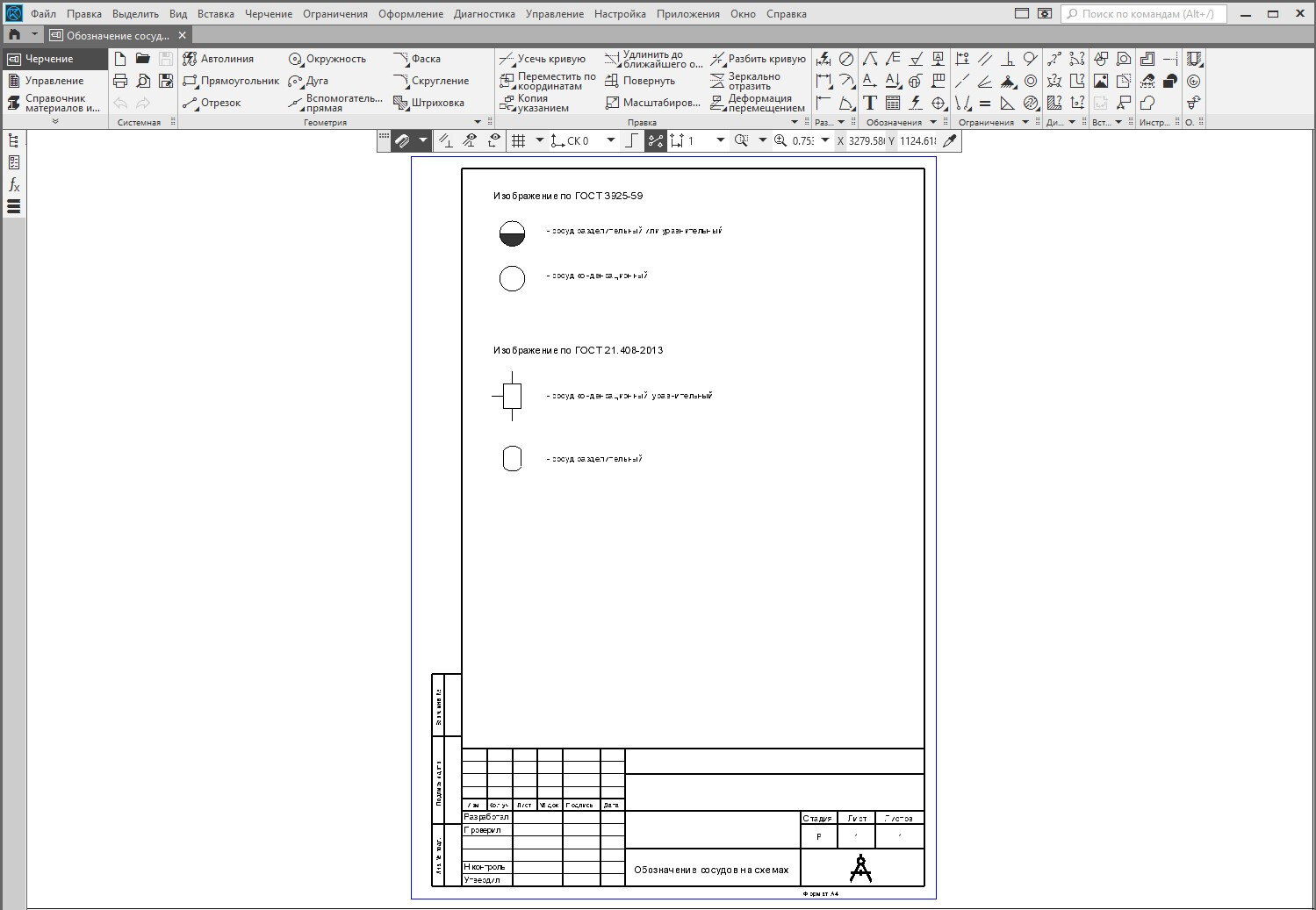

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

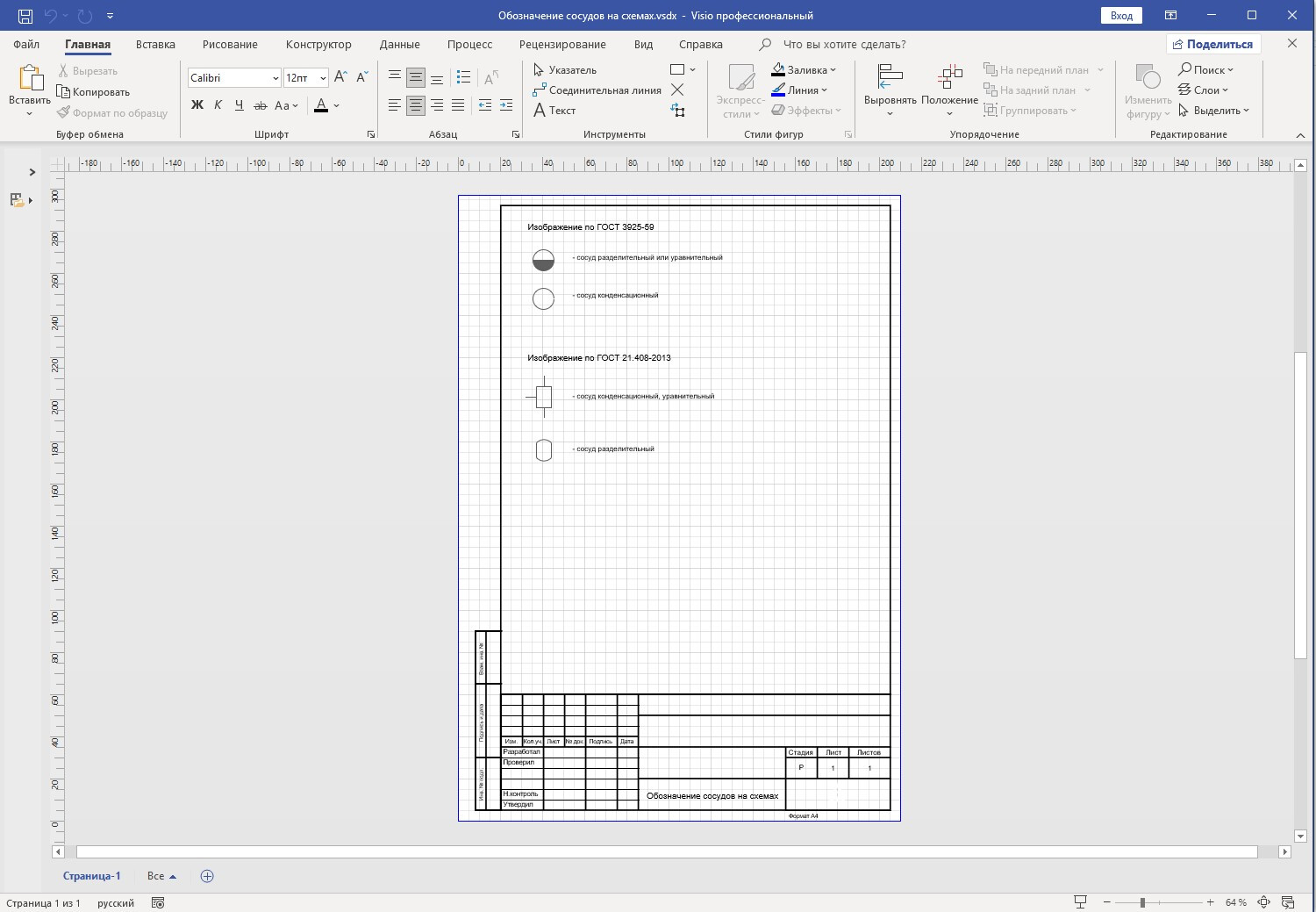

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
