3D модели двутавров по ГОСТ 26020-83

Универсальные 3D‑модели двутавров для проектирования металлоконструкций

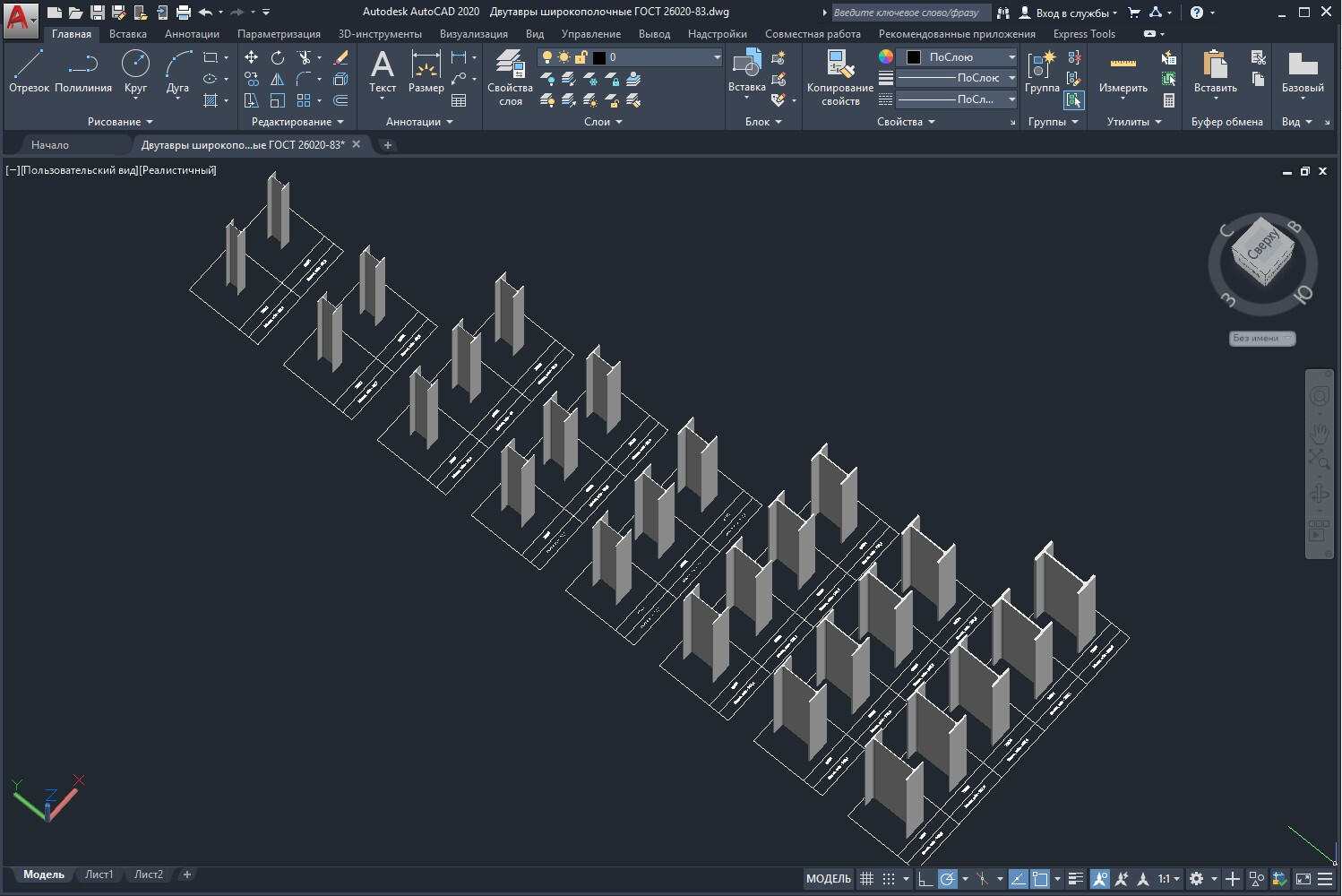

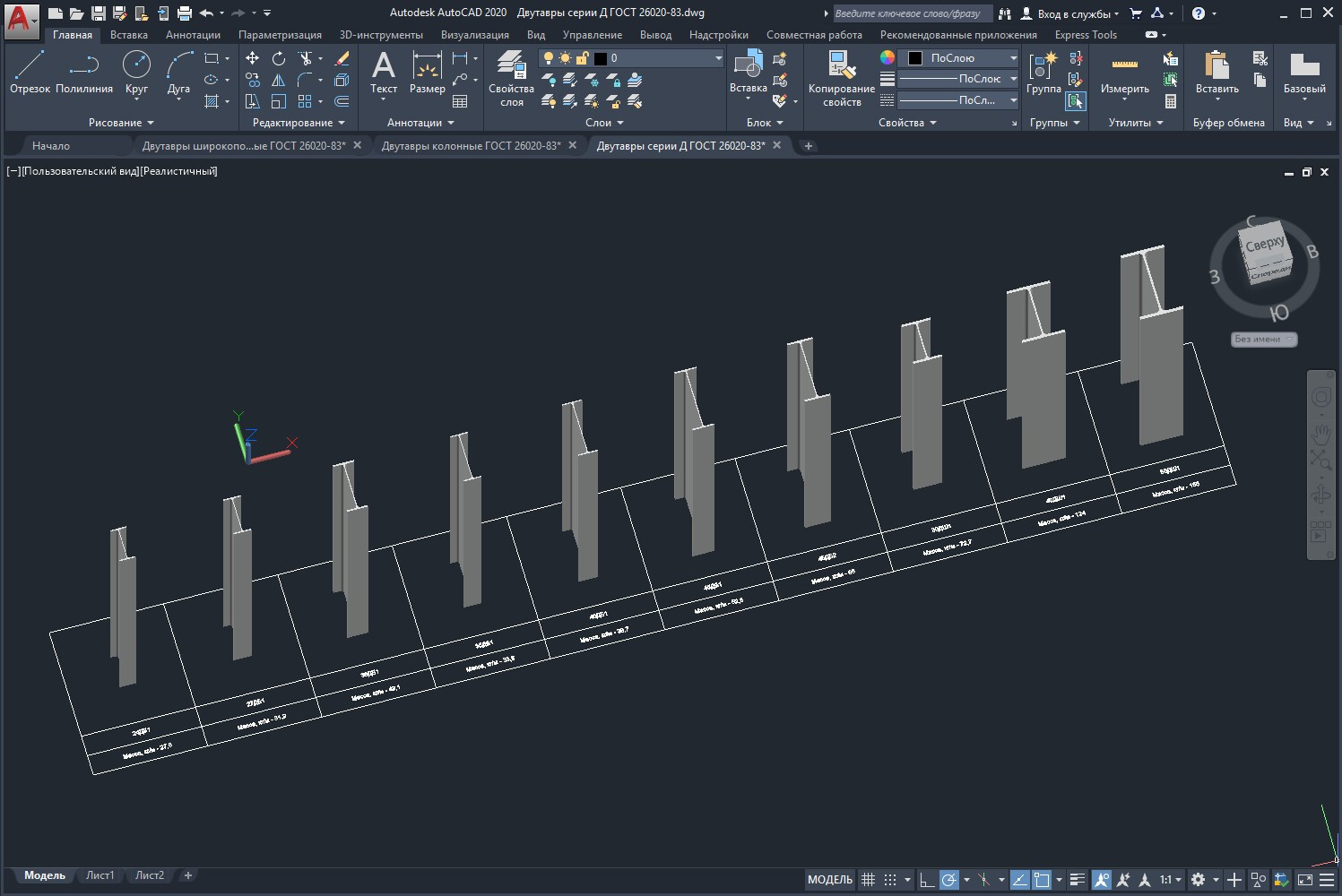

Нужен достоверный цифровой материал для расчёта и визуализации несущих элементов? Предлагаем комплект 3D‑моделей стальных горячекатаных двутавров с параллельными гранями полок по ГОСТ 26020‑83. В наборе представлены все востребованные серии: нормальные, широкополочные, колонные и двутавры серии Д — с полным охватом типоразмеров. Такой ассортимент закрывает большинство задач при разработке каркасов, перекрытий и других нагруженных узлов.

Особенности цифрового комплекта и удобство работы с параметрами

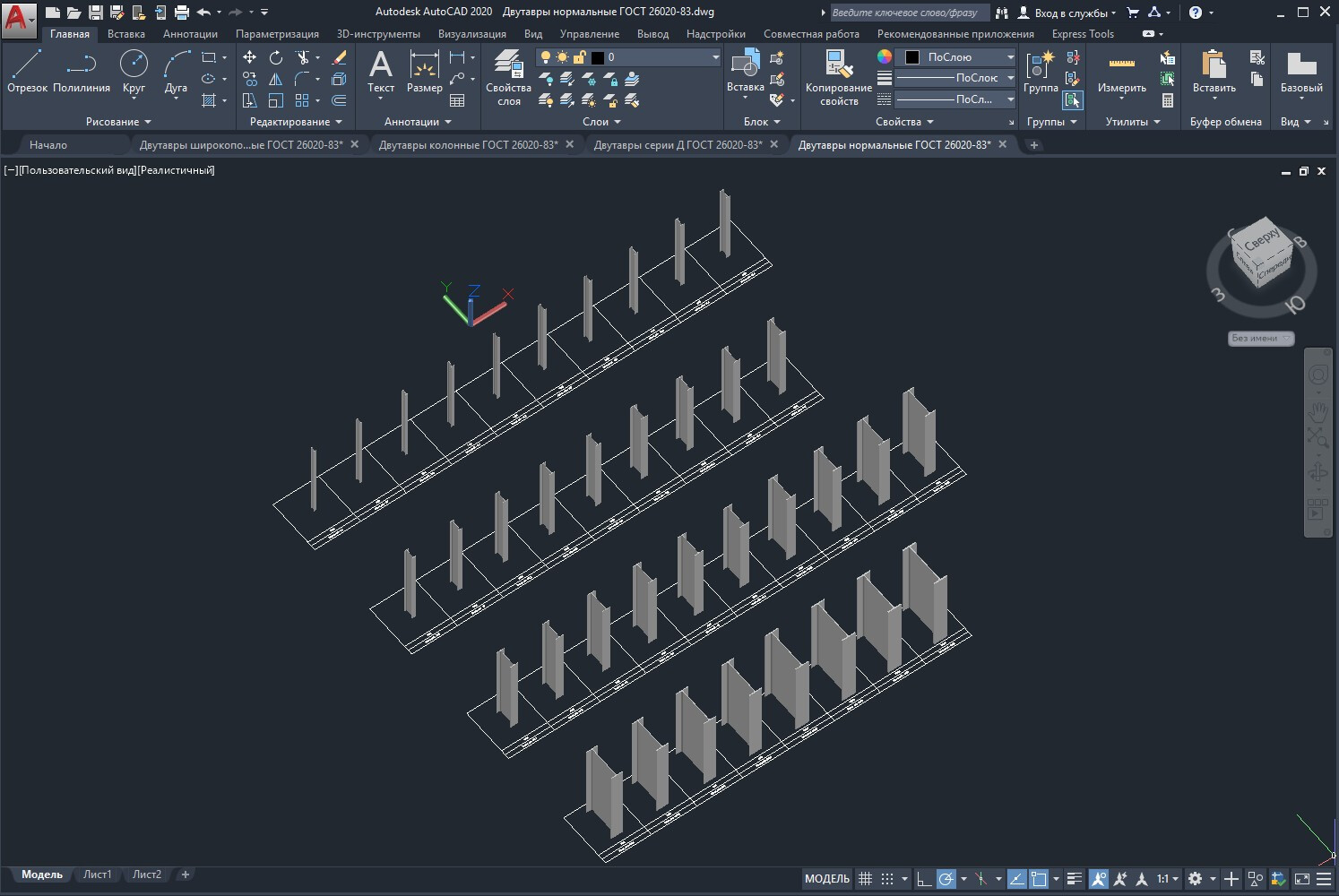

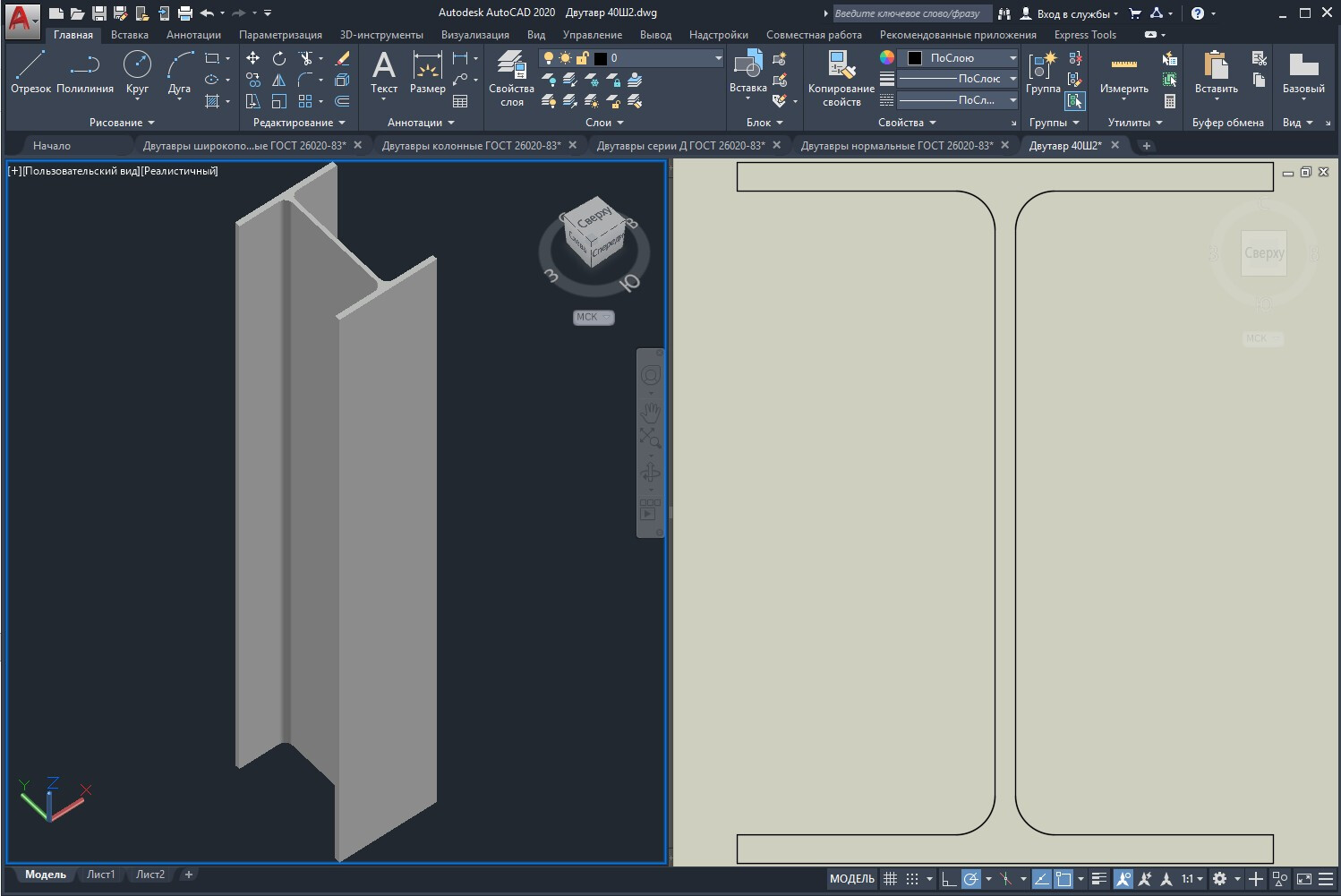

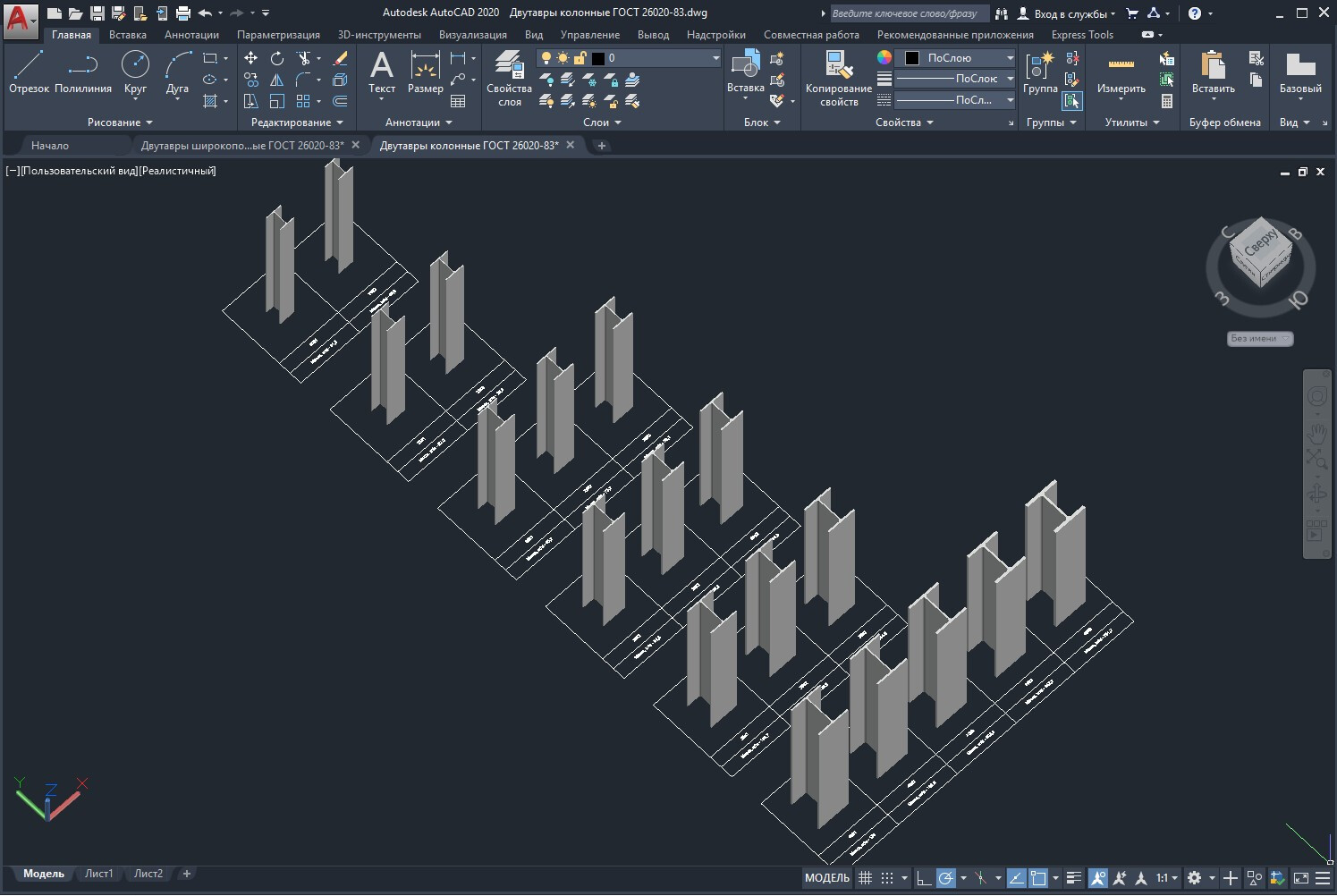

Все модели реализованы в формате «ТЕЛО» — это твердотельное моделирование, которое сохраняет геометрическую точность и позволяет выполнять корректные инженерные расчёты (в том числе по массе, центрам тяжести и моментам инерции). Для оперативной оценки характеристик двутавры размещены на информационной сетке: прямо в рабочей среде вы видите типоразмер и массу каждого изделия. Это сокращает время на подбор сечения и снижает вероятность ошибок при компоновке узлов.

Интеграция в рабочие процессы и возможности использования

Комплект спроектирован для бесшовной работы в привычной среде проектировщика. Благодаря стандартным форматам САПР вы сможете:

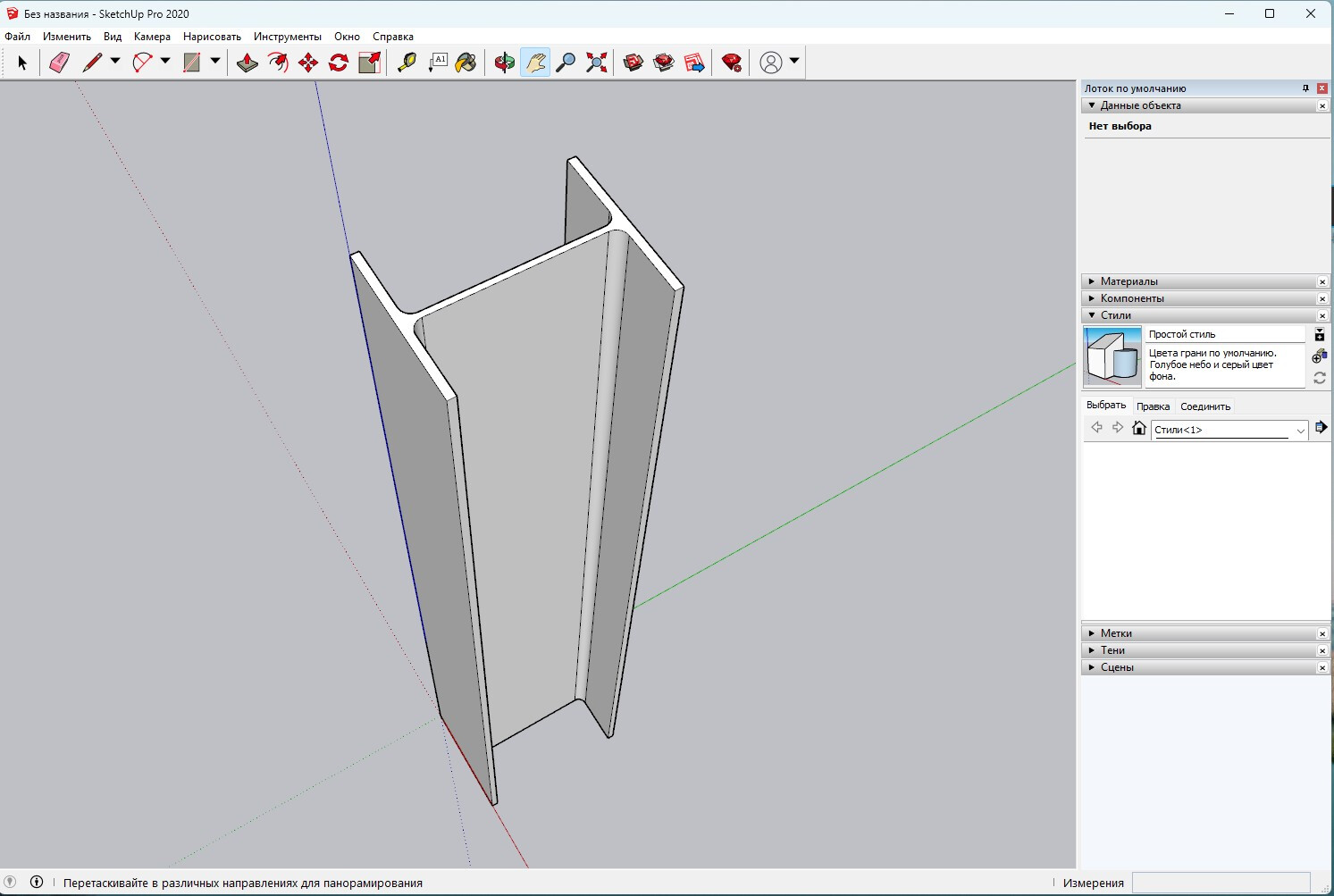

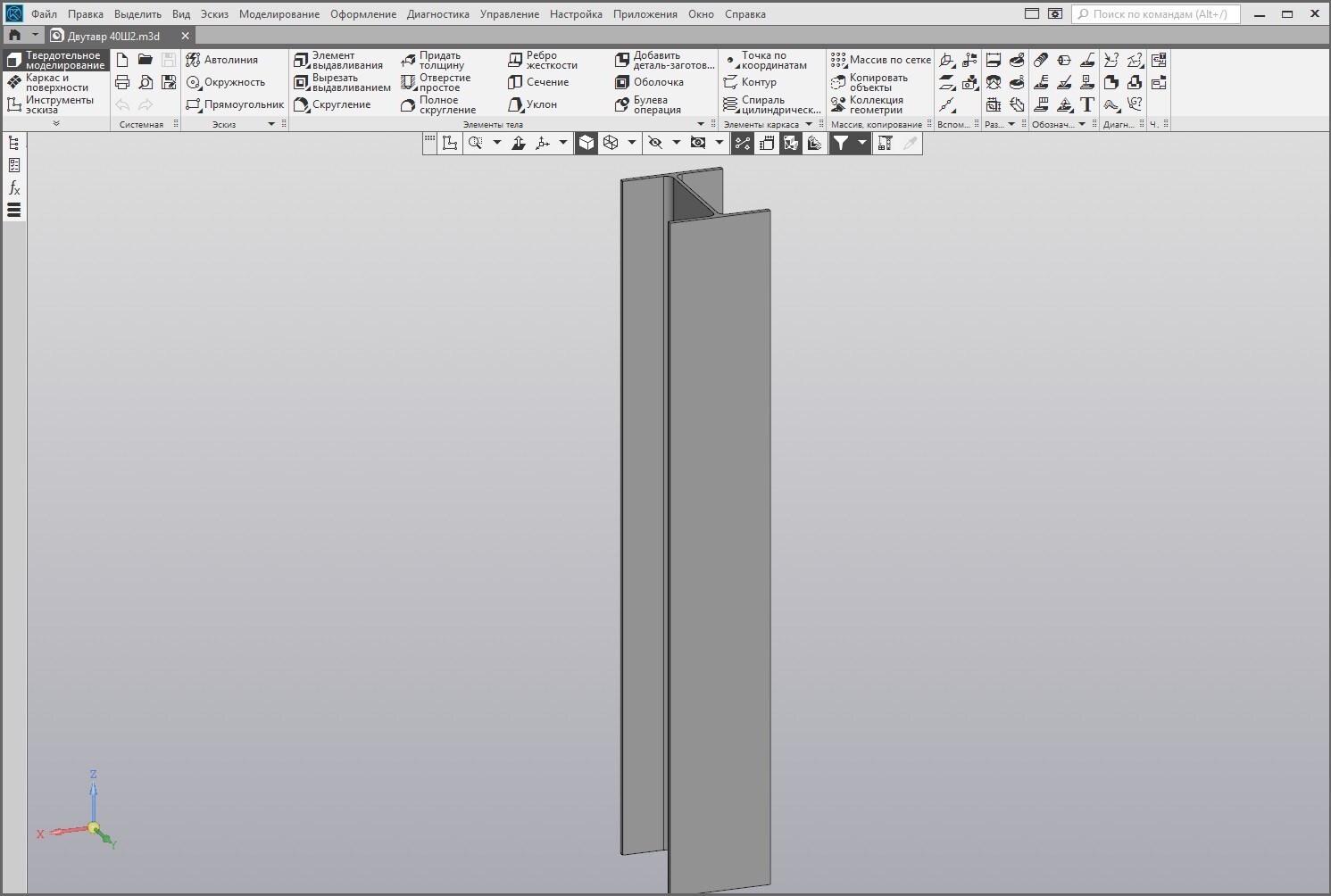

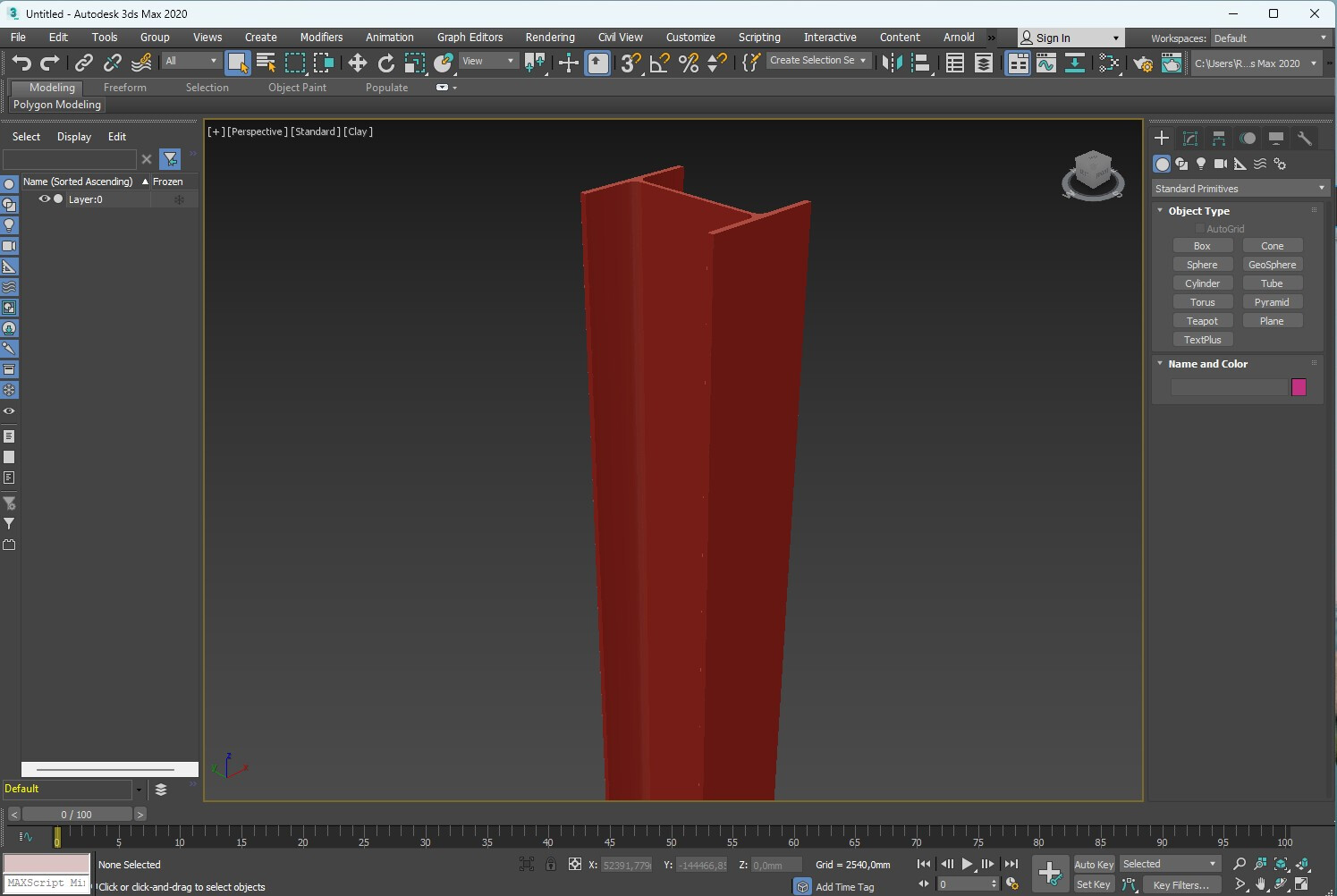

• экспортировать 3D‑модели в КОМПАС‑3D, SketchUp, 3ds Max и другие системы;
• автоматически получать 2D‑чертежи для включения в рабочую документацию;
• формировать разрезы, сечения и виды под любые требования деталировки;
• использовать геометрию моделей для BIM‑моделирования и сводных спецификаций.


Форматы файлов:

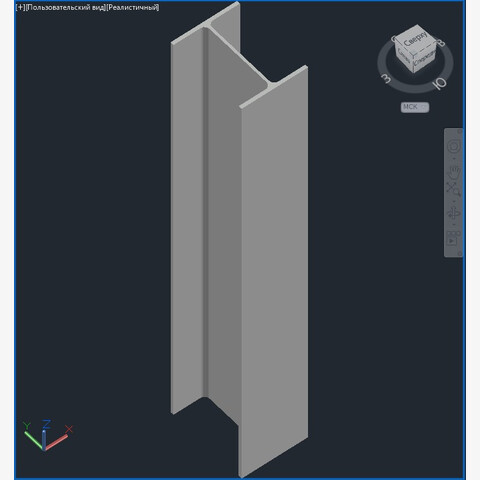

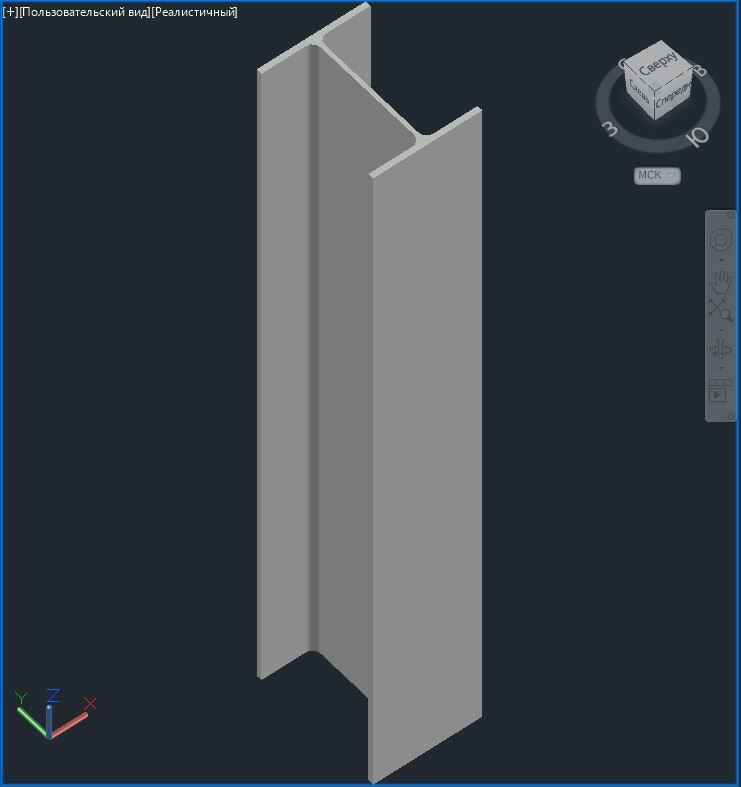

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
