3D модели квадратных труб по ТУ-36-2287-80

Точные цифровые модели металлопроката квадратных труб по ТУ по нормативной документации

Ищете готовые 3D‑решения для проектирования металлоконструкций? Предлагаем комплект цифровых моделей квадратных труб, разработанных в строгом соответствии с техническими условиями ТУ 36‑2287‑80. Модели созданы для профессионального использования в САПР и позволяют существенно оптимизировать рабочие процессы: от подбора типоразмеров до формирования конструкторской документации.

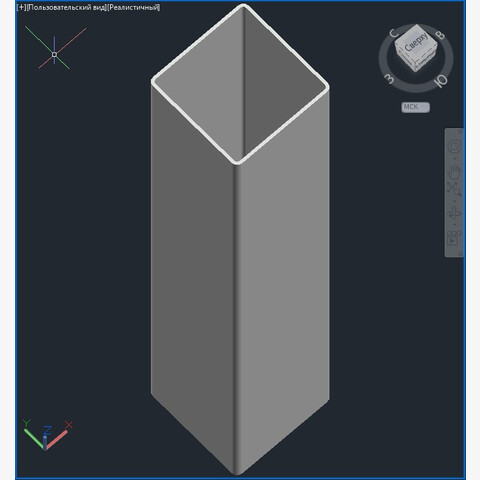

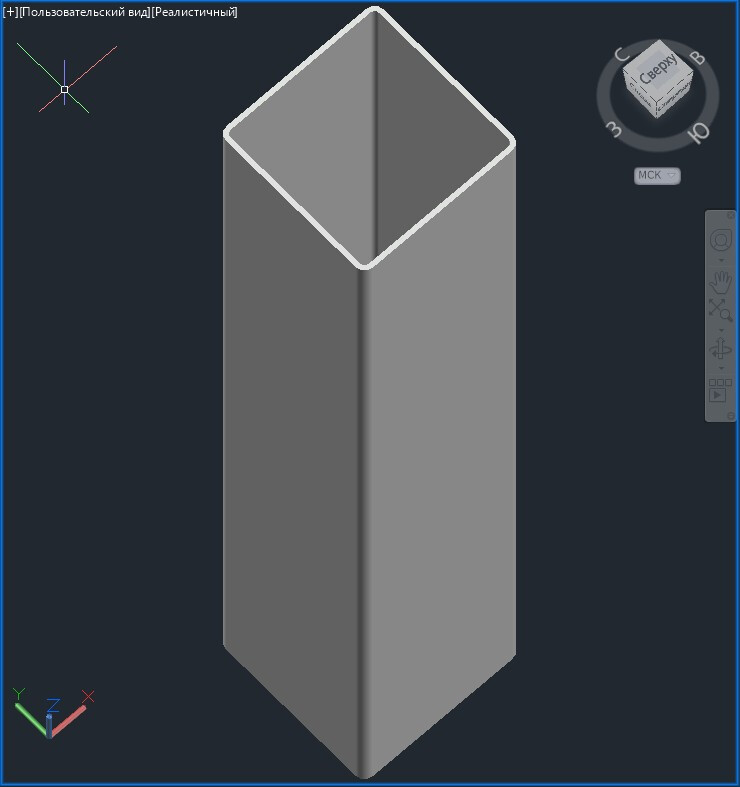

Ключевая особенность комплекта — высокая инженерная проработка геометрии. Все объекты реализованы в формате твердотельного моделирования (тип «ТЕЛО»), что гарантирует корректность расчётов массы, моментов инерции, центров тяжести и других параметров, критически важных при прочностных и компоновочных расчётах.

Наглядное представление типоразмеров и характеристик

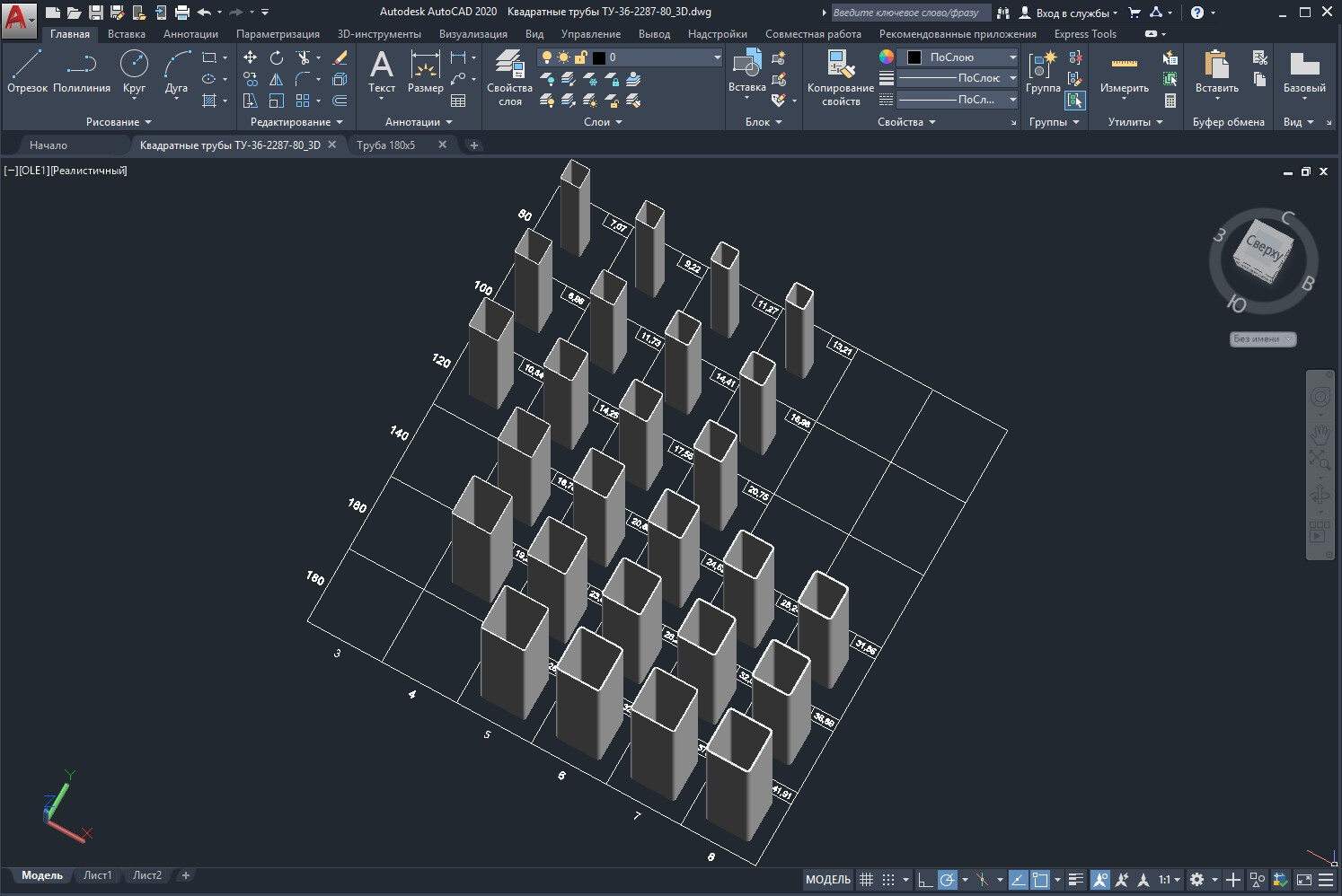

Каждая 3D‑модель размещена на специальной информационной сетке. На ней чётко указаны типоразмеры и масса изделий — это даёт возможность быстро сопоставить параметры разных вариантов и выбрать оптимальный для конкретной задачи. Такой подход экономит время на предварительные расчёты и снижает риск ошибок при подборе проката.

Гибкая интеграция в рабочие процессы проектировщика

Комплект спроектирован с учётом реальных потребностей инженеров и конструкторов. С помощью стандартных инструментов используемой САПР вы сможете:

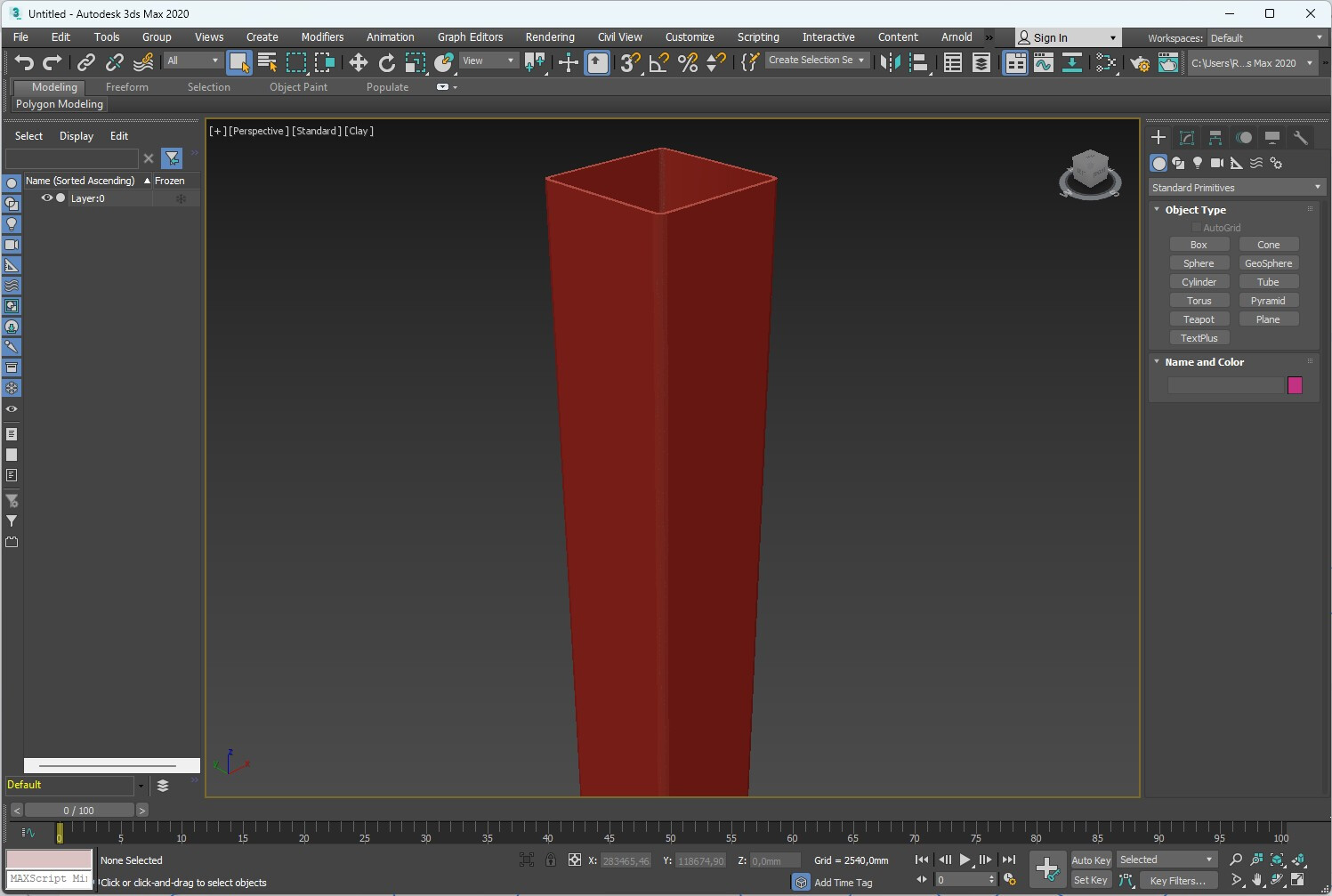

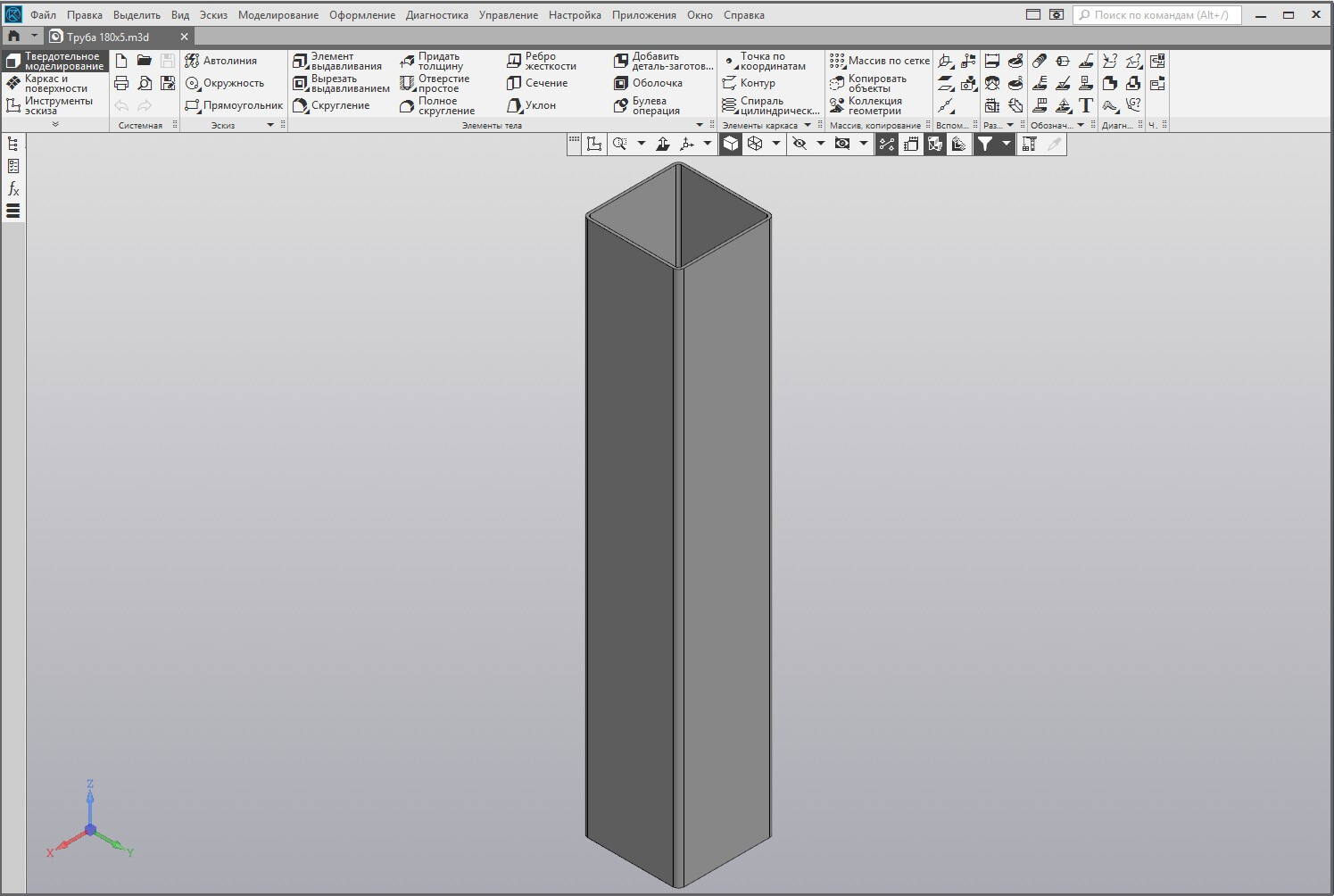

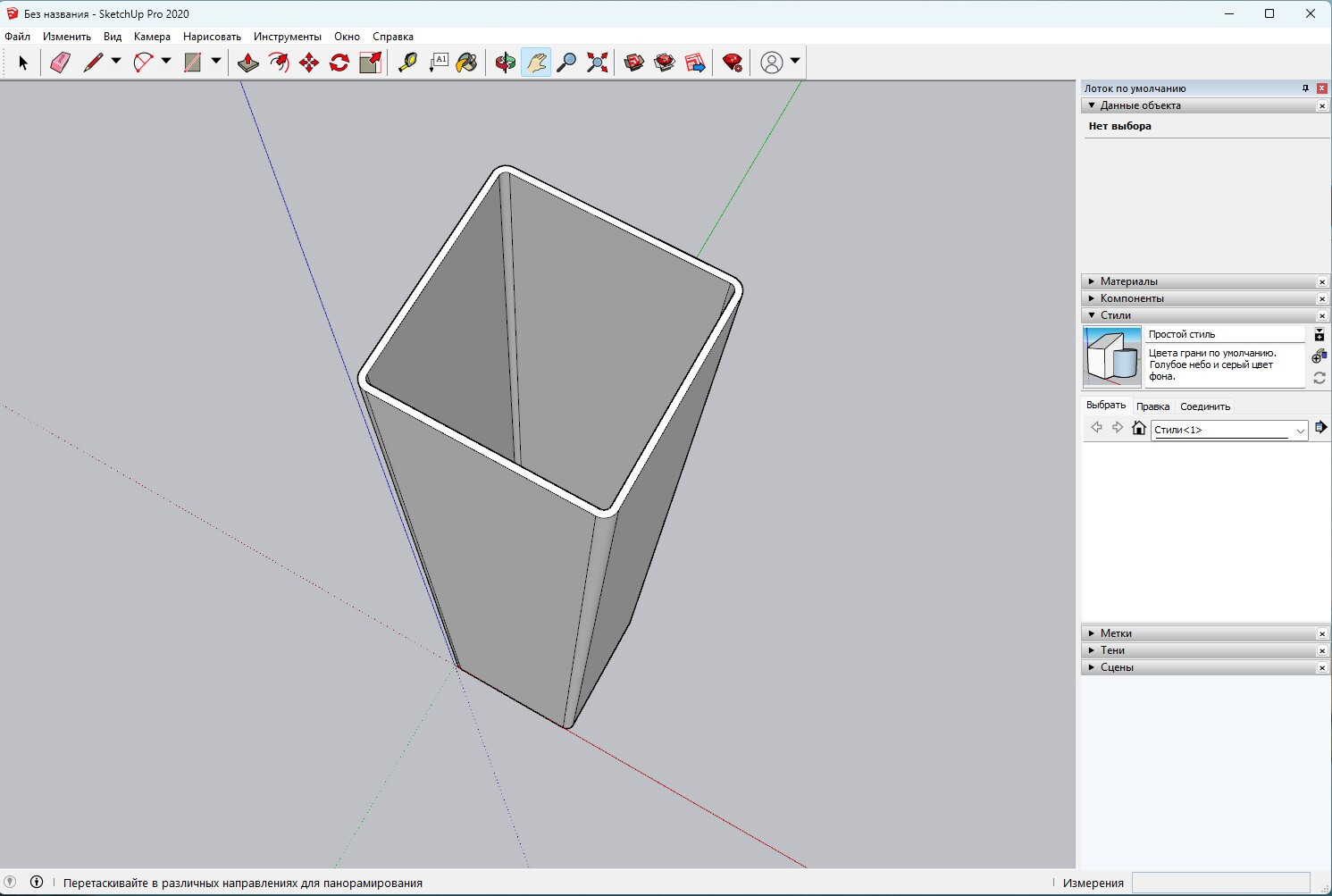

• экспортировать твердотельные модели в сторонние программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие;

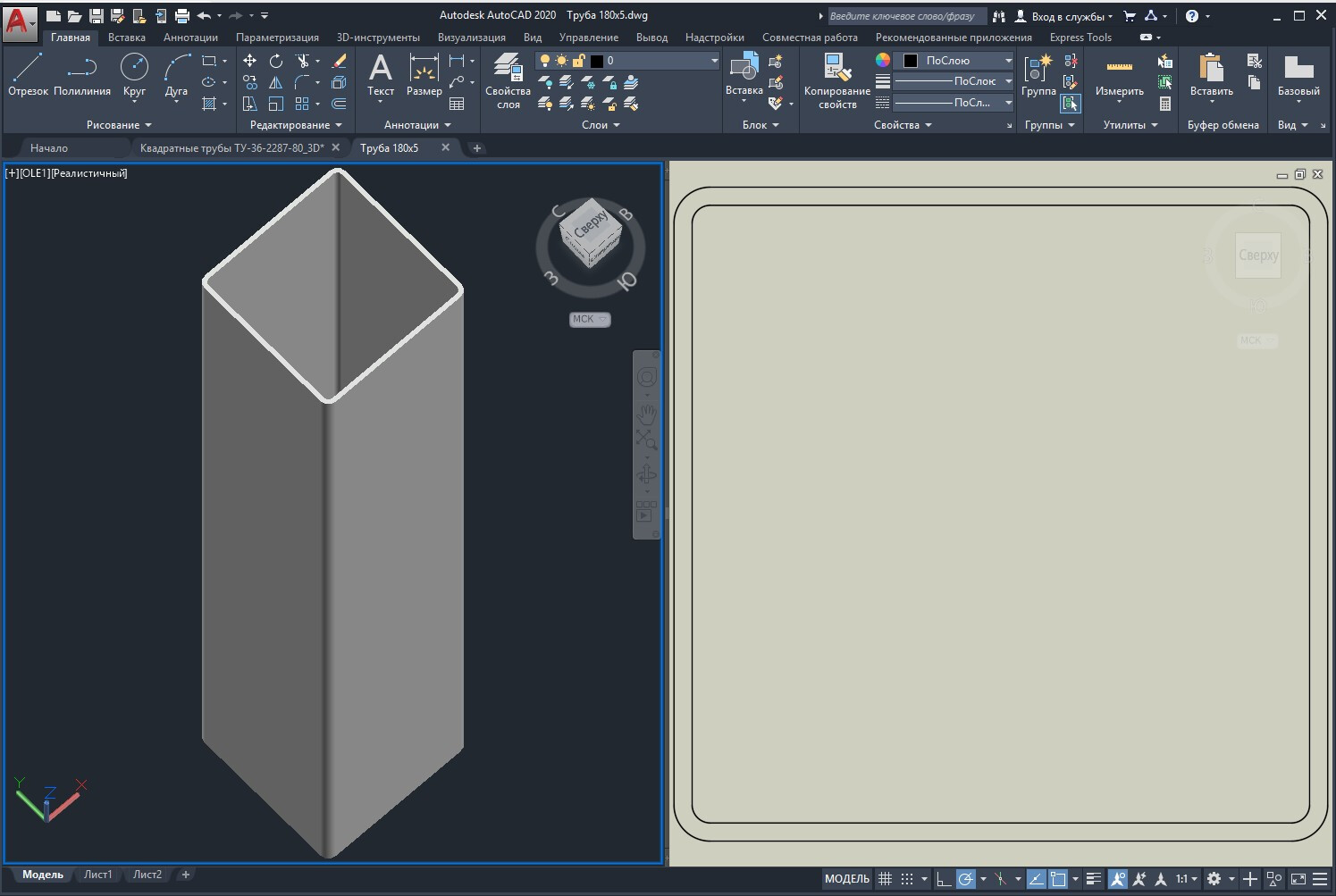

• автоматически получать 2D‑чертежи на базе трёхмерной геометрии;
• формировать разрезы и сечения для деталировочных листов;
• выполнять компоновку узлов и расчёт нагрузок с использованием полноценной твердотельной геометрии.

Такой набор возможностей делает комплект универсальным инструментом для проектных организаций, производителей металлоконструкций и учебных центров: он закрывает типовые потребности при работе с квадратным трубным прокатом и ускоряет переход от идеи к готовому проекту.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).

Просмотреть страницу – «Как скачать?»
