3D модели профилей по ГОСТ 30245-2003

Состав комплекта и ключевые особенности 3D‑моделей

Цифровой комплект содержит 3D‑модели стальных гнутых замкнутых сварных профилей — квадратных и прямоугольных, — разработанных в строгом соответствии с ГОСТ 30245‑2003. Линейка охватывает все типоразмеры, предусмотренные стандартом, что делает набор универсальным инструментом для проектировщиков и конструкторов, работающих над объектами различного масштаба.

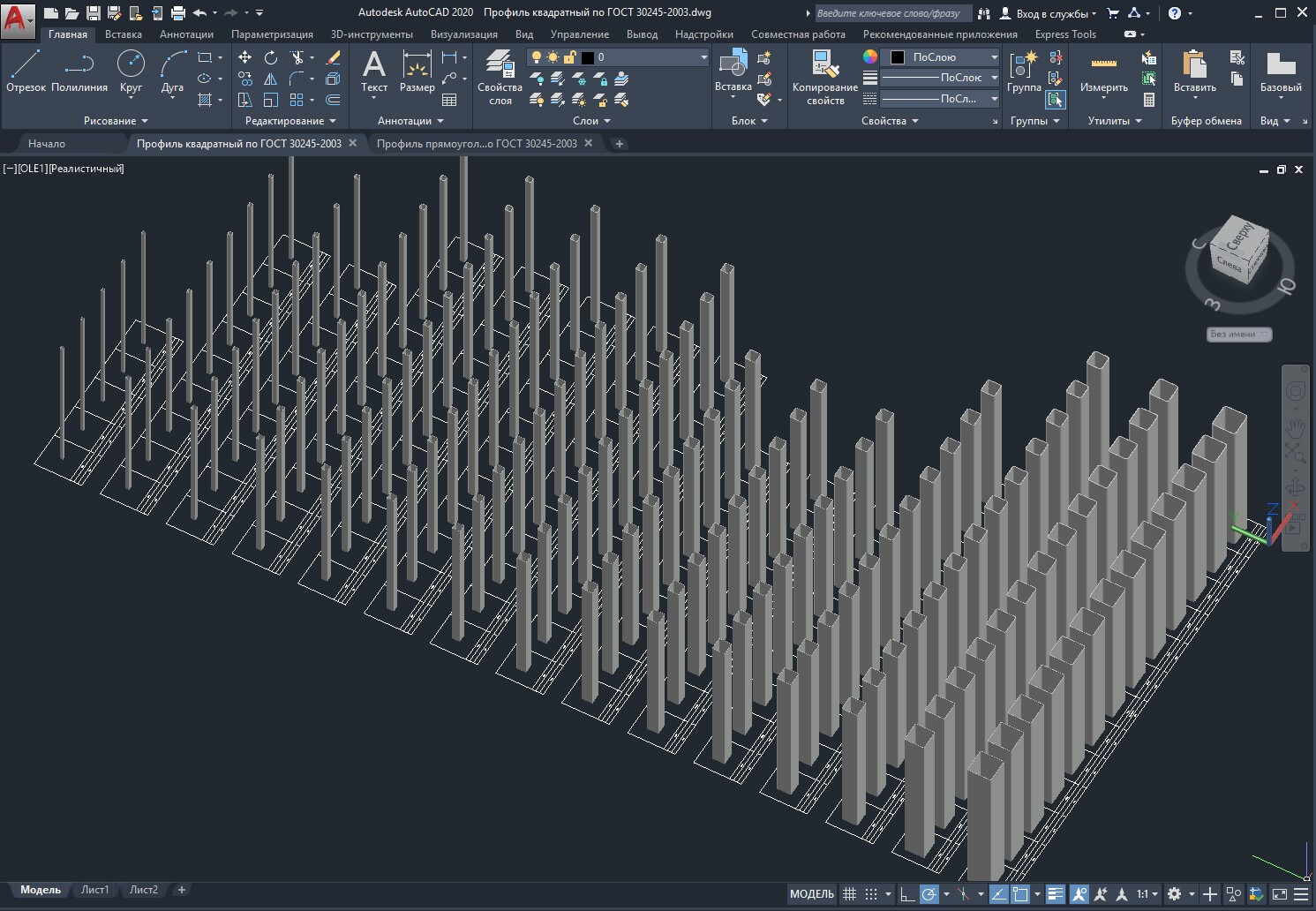

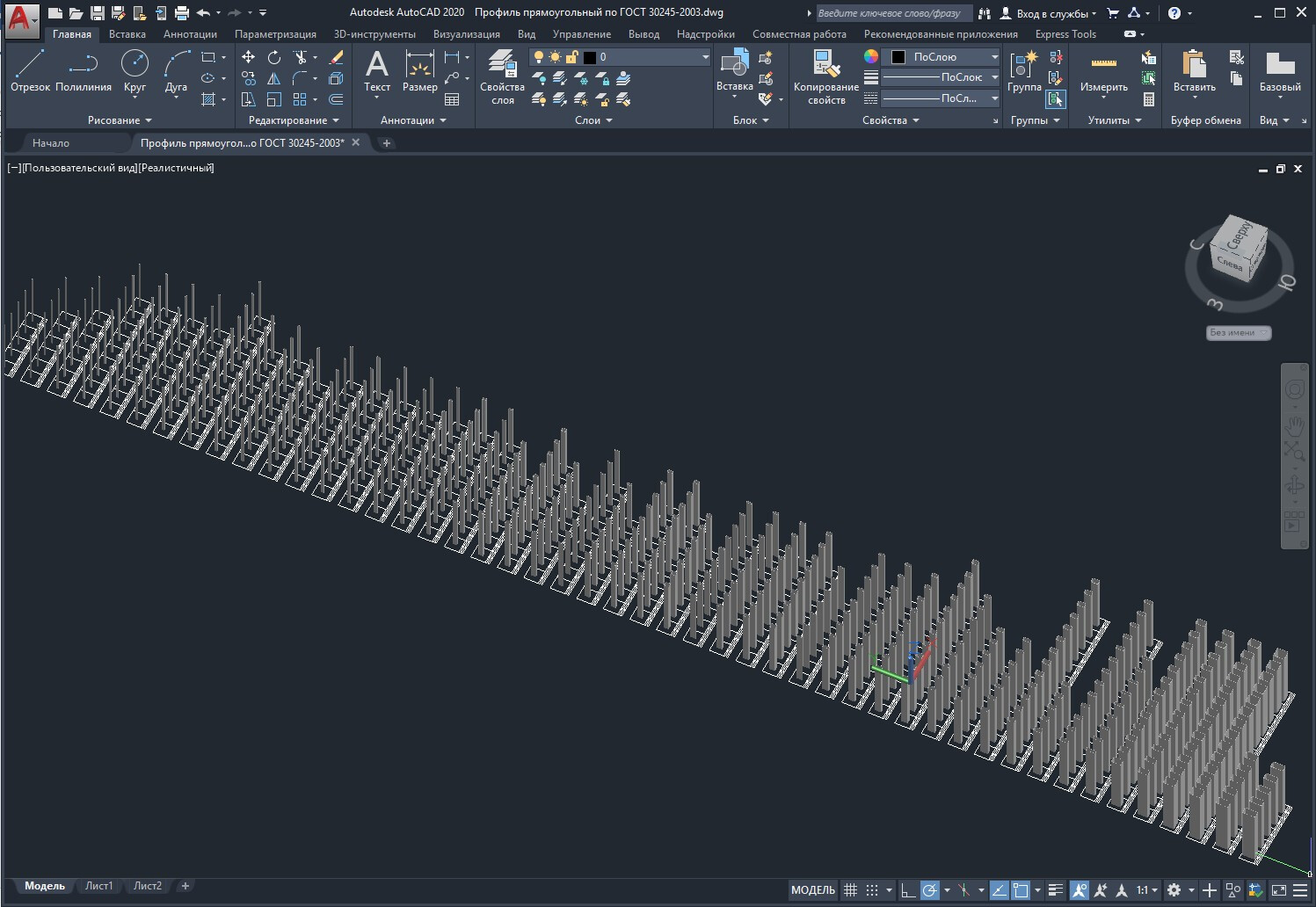

Каждая модель выполнена в формате «ТЕЛО» (твердотельное моделирование) — это обеспечивает корректную передачу геометрии, расчёт масс‑инерционных характеристик, выполнение булевых операций и других инженерных расчётов, критичных для строительного проектирования. Модели размещены на информационной сетке, где для каждого типоразмера указаны габаритные параметры и масса изделия: такая визуализация ускоряет подбор нужного сечения и упрощает предварительную оценку материалоёмкости проекта.

Возможности интеграции и работы в САПР

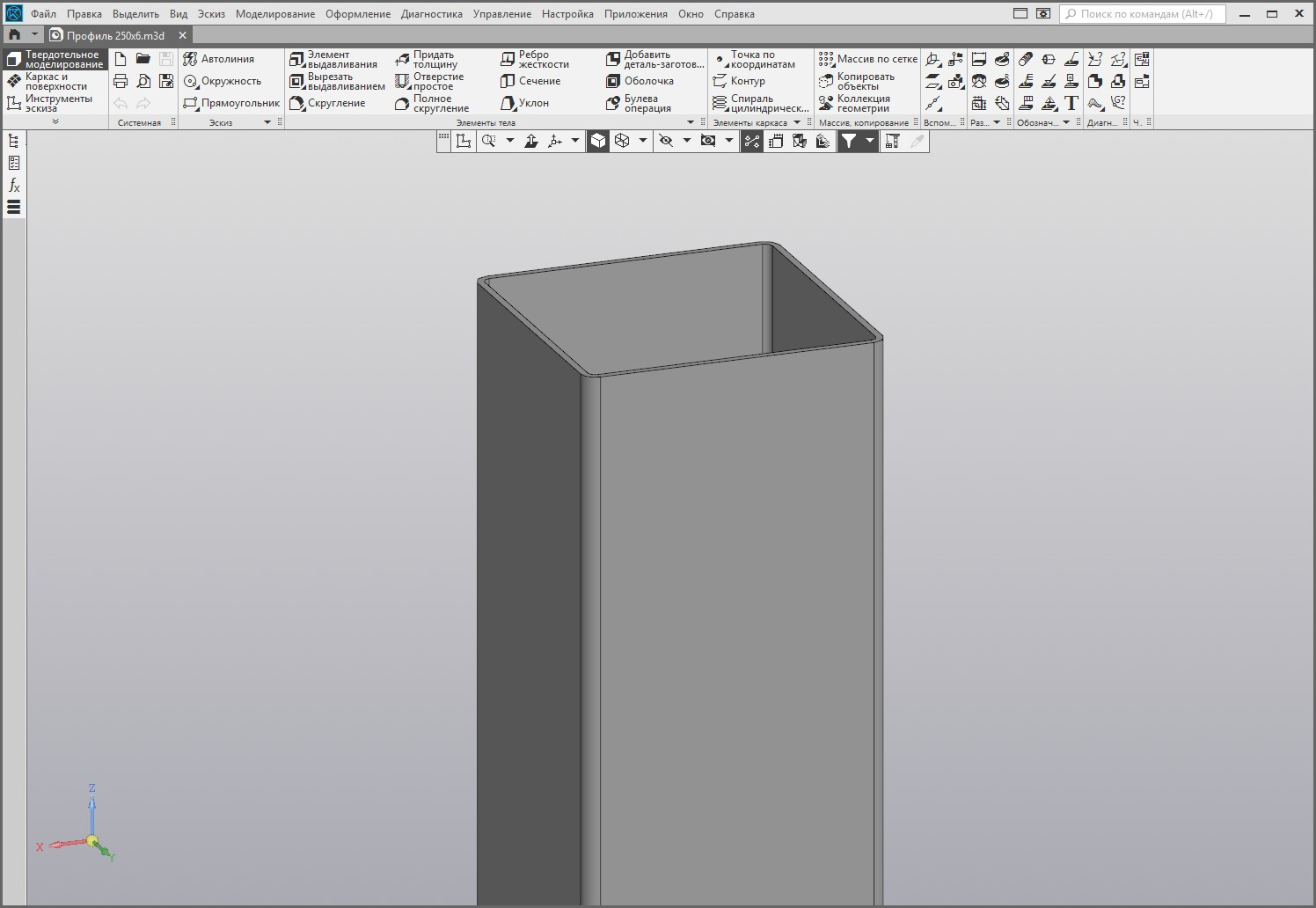

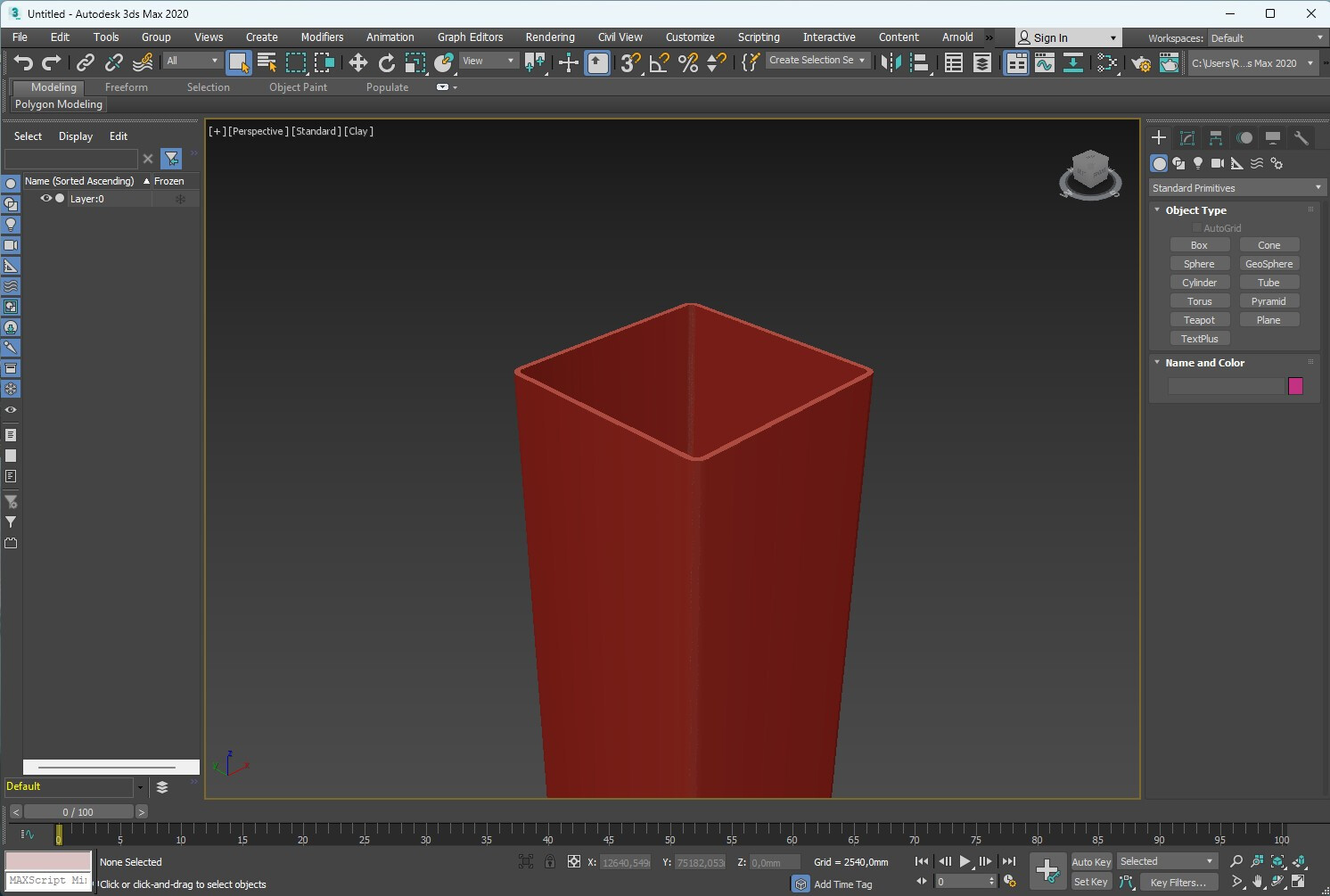

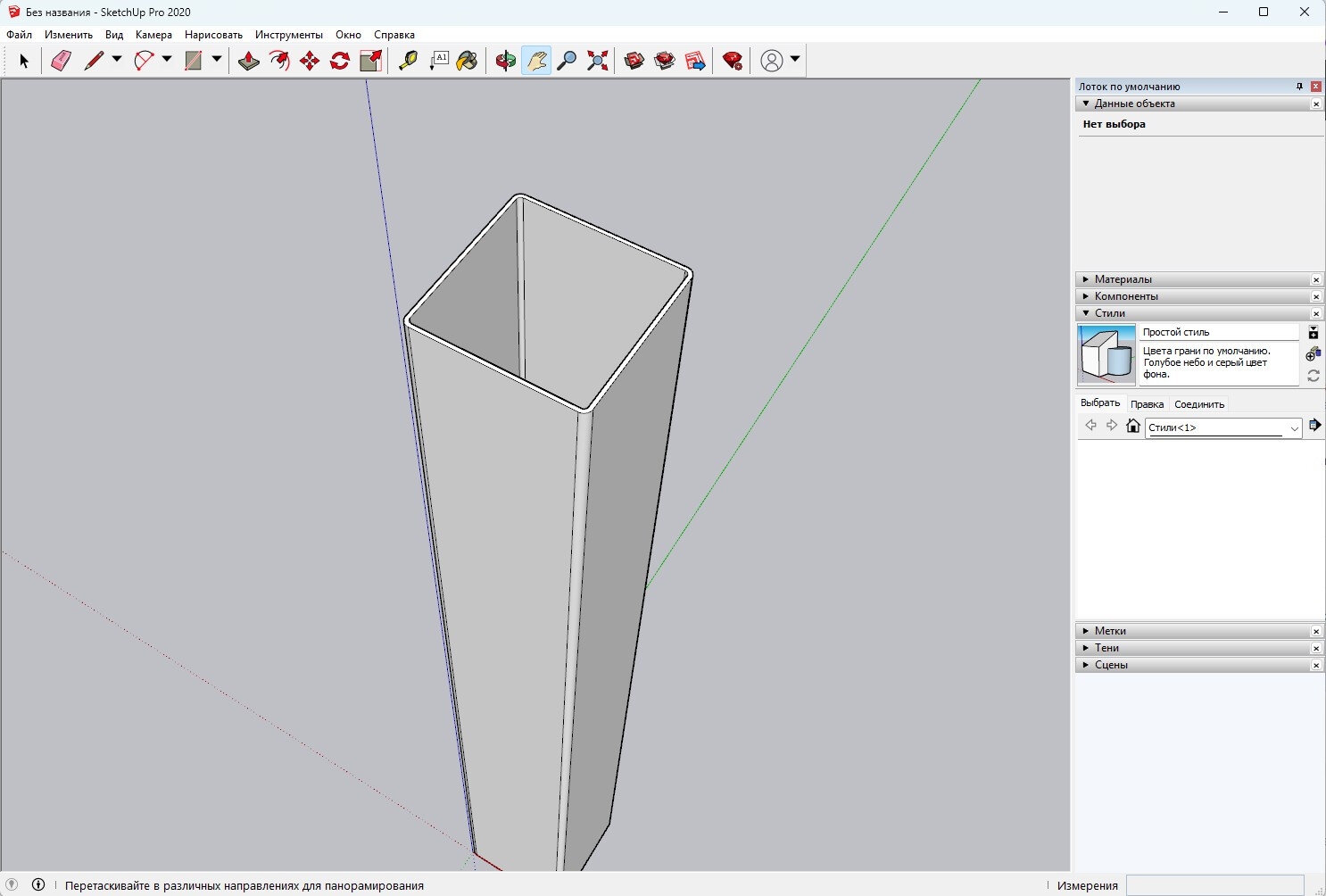

Комплект спроектирован с учётом максимальной совместимости с популярными системами автоматизированного проектирования. Благодаря использованию стандартных форматов и общепринятых принципов моделирования, 3D‑модели легко экспортируются в сторонние программные среды — в том числе в КОМПАС‑3D, SketchUp, 3ds Max и другие.

Функционал комплекта позволяет не только переносить объёмные модели между платформами, но и эффективно работать с ними внутри САПР:

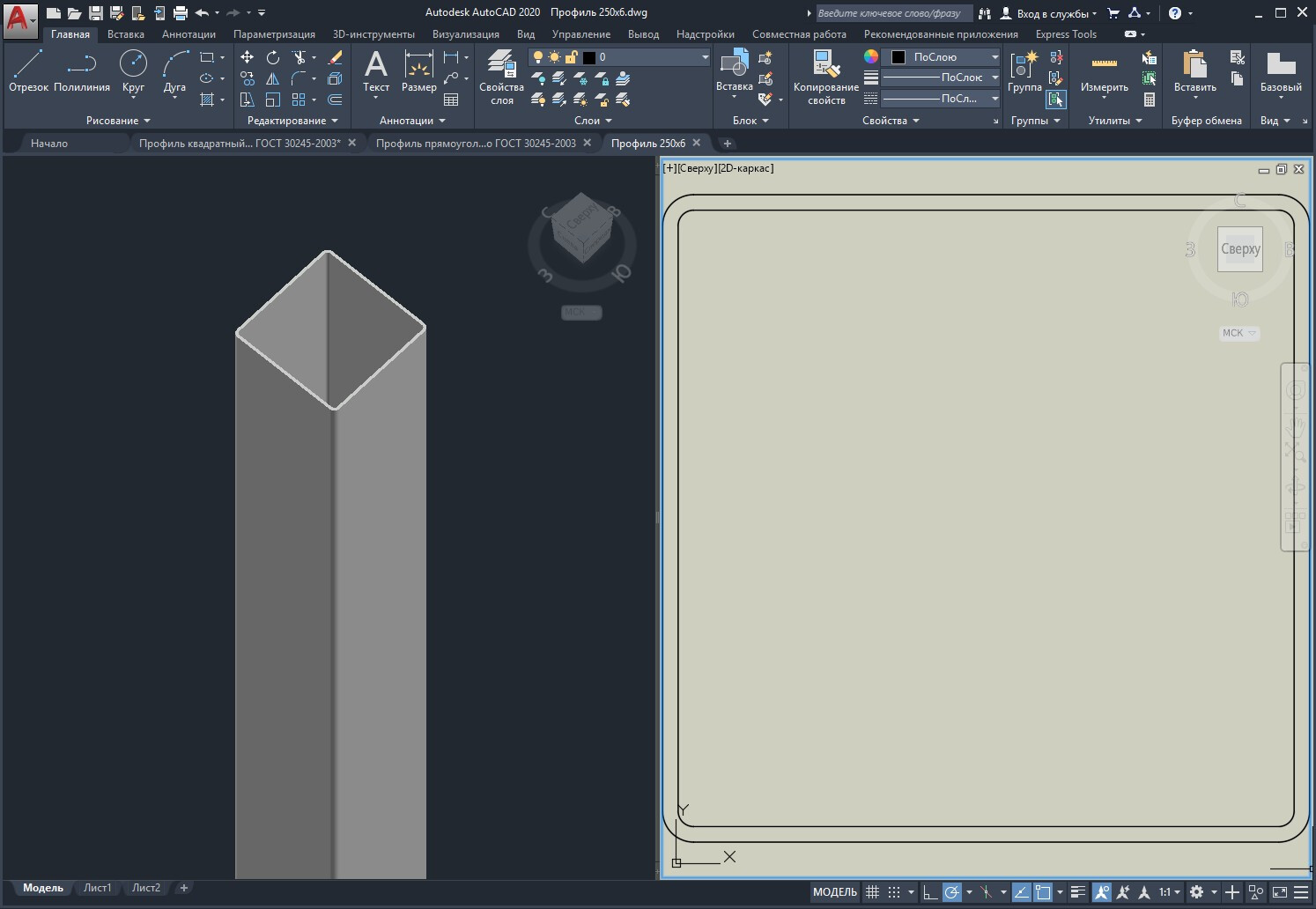

• выгружать 2D‑чертежи непосредственно из 3D‑геометрии;
• формировать разрезы и сечения в нужных плоскостях;
• выполнять компоновочные схемы и увязки с другими элементами конструкций;
• рассчитывать нагрузки и проверять собираемость узлов на ранних стадиях проекта.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
