Чертеж прижима по СЗК4-1-95

Общая характеристика документации

Состав комплекта чертежей

Чертёж установки прижима

• точки крепления изделия;
• особенности взаимодействия прижима с поверхностью трубопровода;
• требования к подготовке места установки;
• пространственное положение компонента в составе инженерной системы.

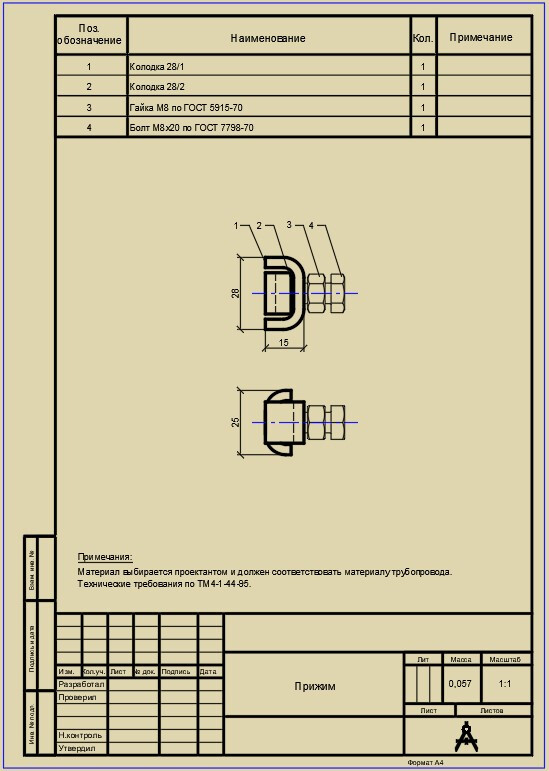

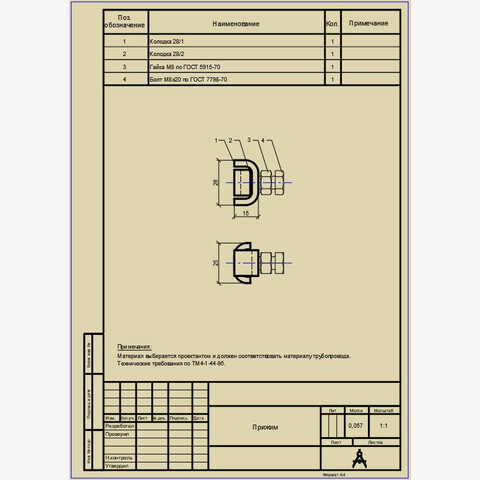

Сборочный чертёж прижима

• составные элементы прижима и их взаимное расположение;
• способы соединения деталей между собой;
• конструктивные особенности отдельных компонентов;
• узлы сопряжения, критически важные для надёжности изделия.

Технические параметры чертежей

• масштаб — 1:1, что гарантирует полное соответствие размеров на чертеже реальным габаритам изделия;
• представленные виды — набор проекций, дающих полное представление о форме и конструктивных особенностях прижима;
• разрезы — показывают внутреннее устройство конструкции и взаимное расположение элементов внутри сборки;
• размеры — все необходимые линейные, диаметральные и угловые параметры чётко проставлены на чертежах, что исключает необходимость дополнительных расчётов при изготовлении и монтаже;
• обозначения — использованы стандартные условные знаки и символы, принятые в конструкторской документации.

Форматы файлов:

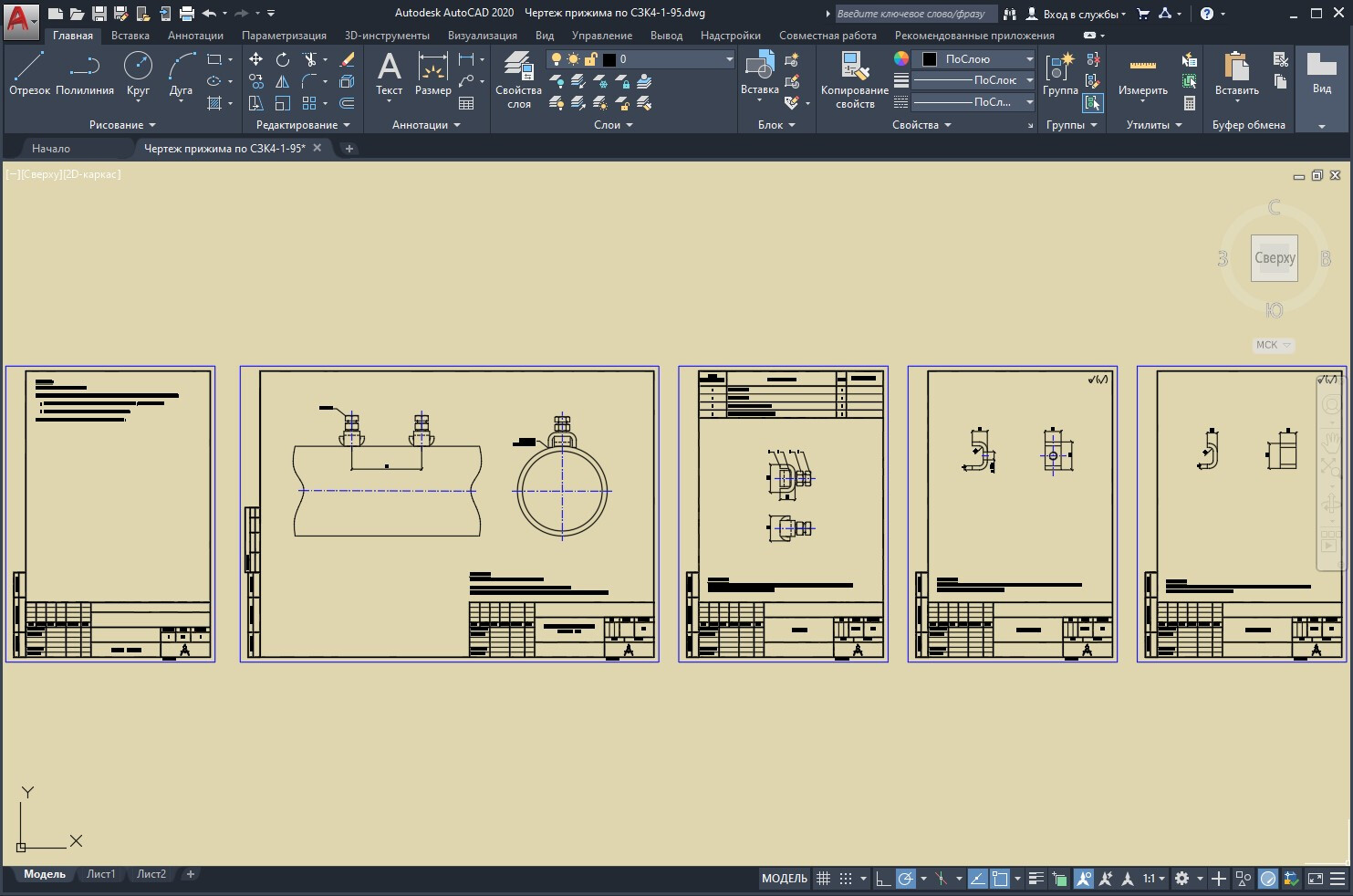

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

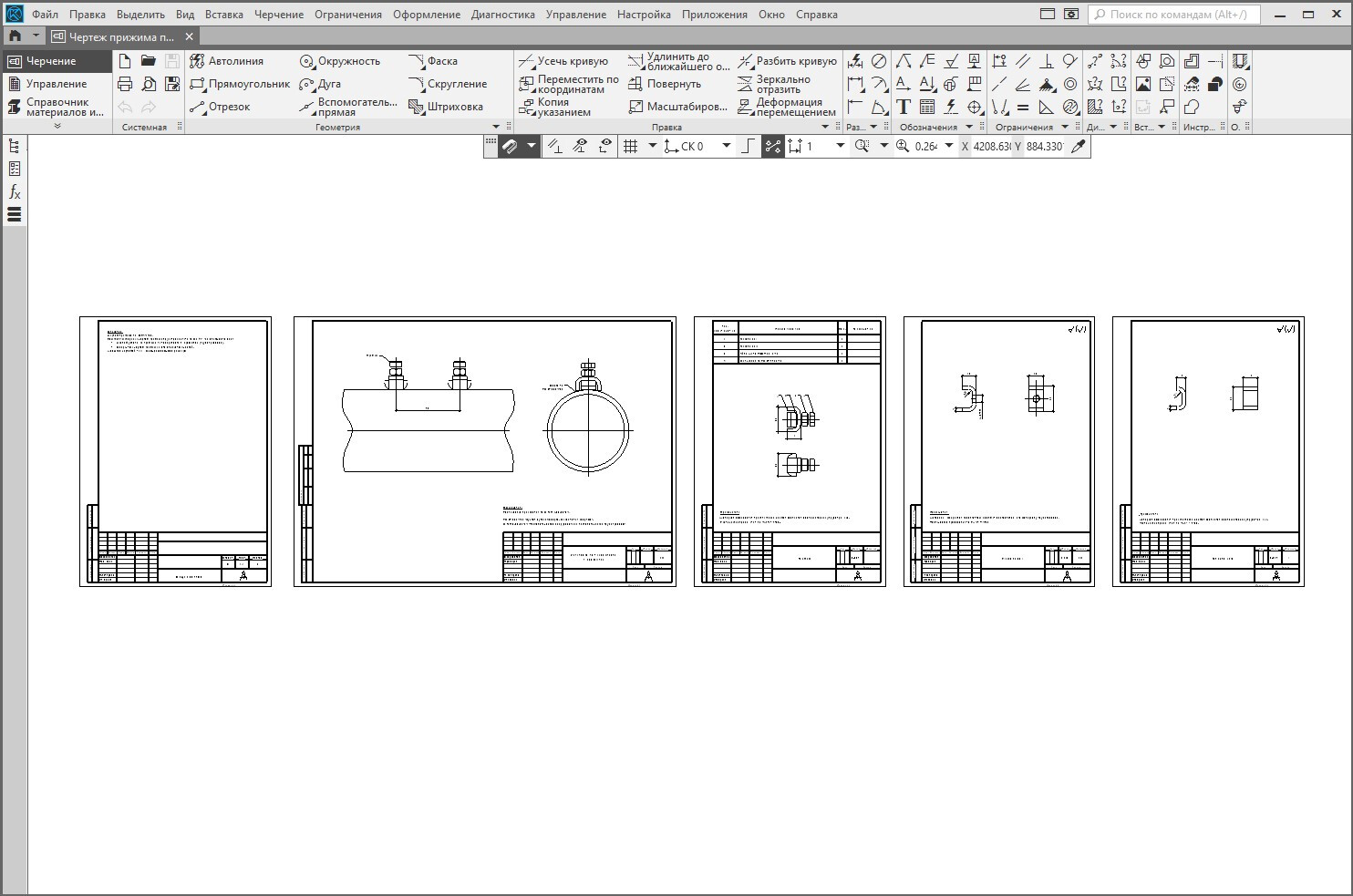

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

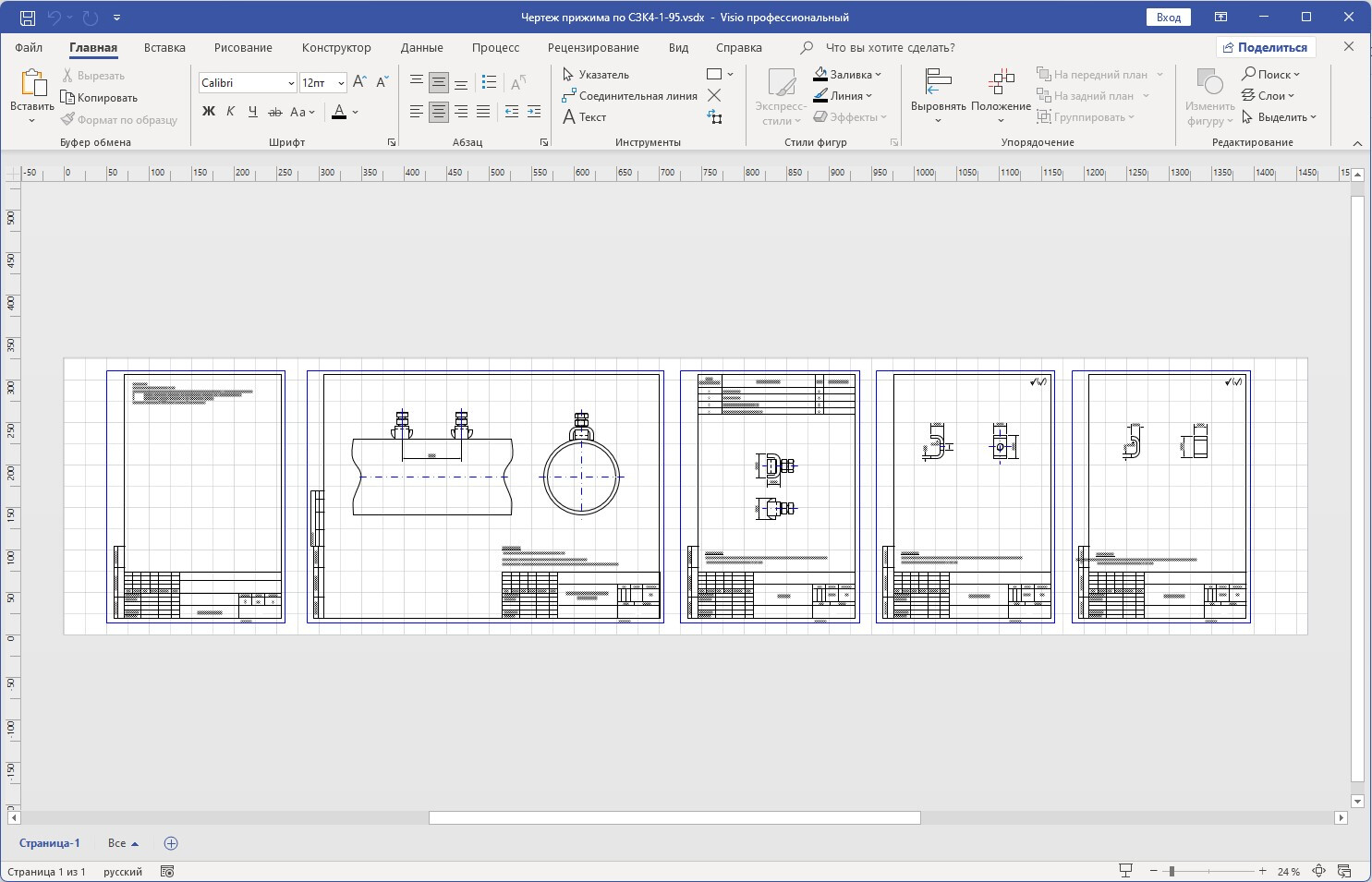

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
