Чертеж ручного задатчика

Документация по ручному задатчику РЗД‑22: состав комплекта чертежей

Комплект чертежей для ручного задатчика модели РЗД‑22 включает набор графических и схемных материалов. Они обеспечивают полное представление об устройстве и позволяют корректно выполнить его включение в рабочую документацию.

Основные элементы комплекта

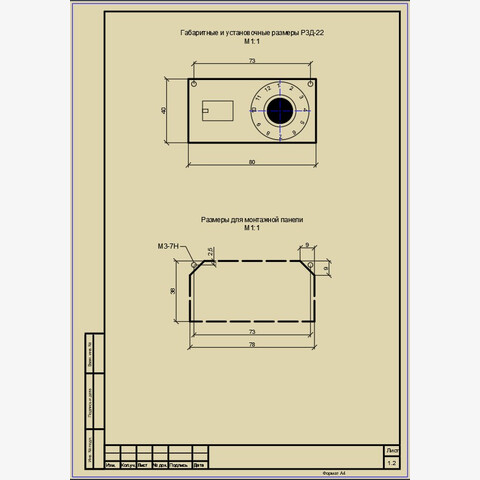

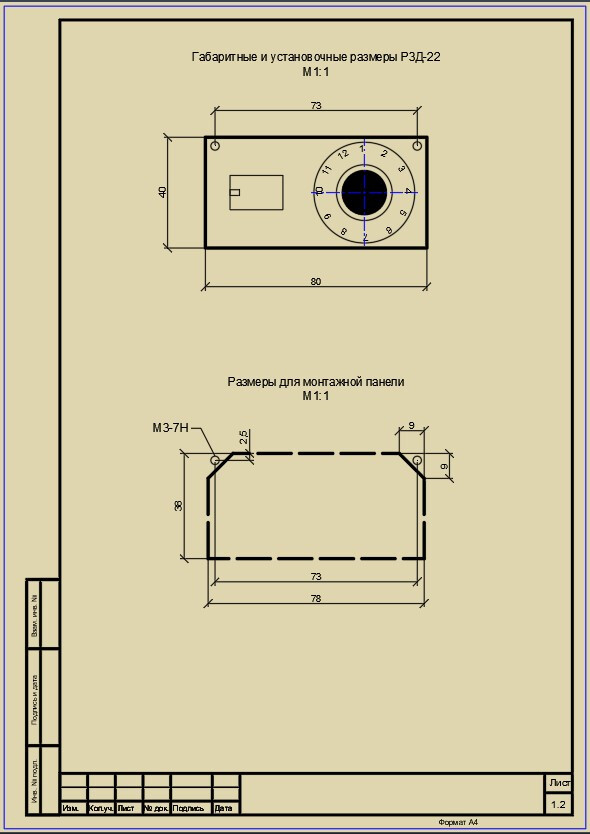

Чертеж с габаритными и установочными размерами

Представлен детальный чертёж задатчика РЗД‑22 в натуральную величину (масштаб 1:1). На нём чётко обозначены:

• внешние габариты устройства;
• ключевые установочные параметры;
• точки крепления и сопряжения с другими элементами системы.

Чертеж для монтажной панели

Отдельный раздел комплекта содержит точные размеры и спецификации, необходимые для подготовки монтажной панели. Эти данные позволяют:

• заранее подготовить посадочное место;
• обеспечить совместимость панели с конструкцией задатчика;
• минимизировать ошибки при монтаже за счёт чёткой привязки размеров.

Схема электрического подключения задатчика РЗД

В состав документации включена электрическая схема, демонстрирующая порядок подключения задатчика к регулятору. Схема содержит:

• обозначения входных и выходных клемм;
• указания по подбору кабелей и проводов;
• рекомендации по обеспечению надёжного электрического контакта;
• информацию о требованиях к параметрам питания.

Условные графические обозначения задатчика

Завершает комплект условно‑графическое обозначение датчика. Эти символы предназначены для использования в:

• схемах автоматизации технологических процессов;
• функциональных и принципиальных схемах систем управления;
• проектной документации, где требуется единообразное отображение элементов.

Форматы файлов:

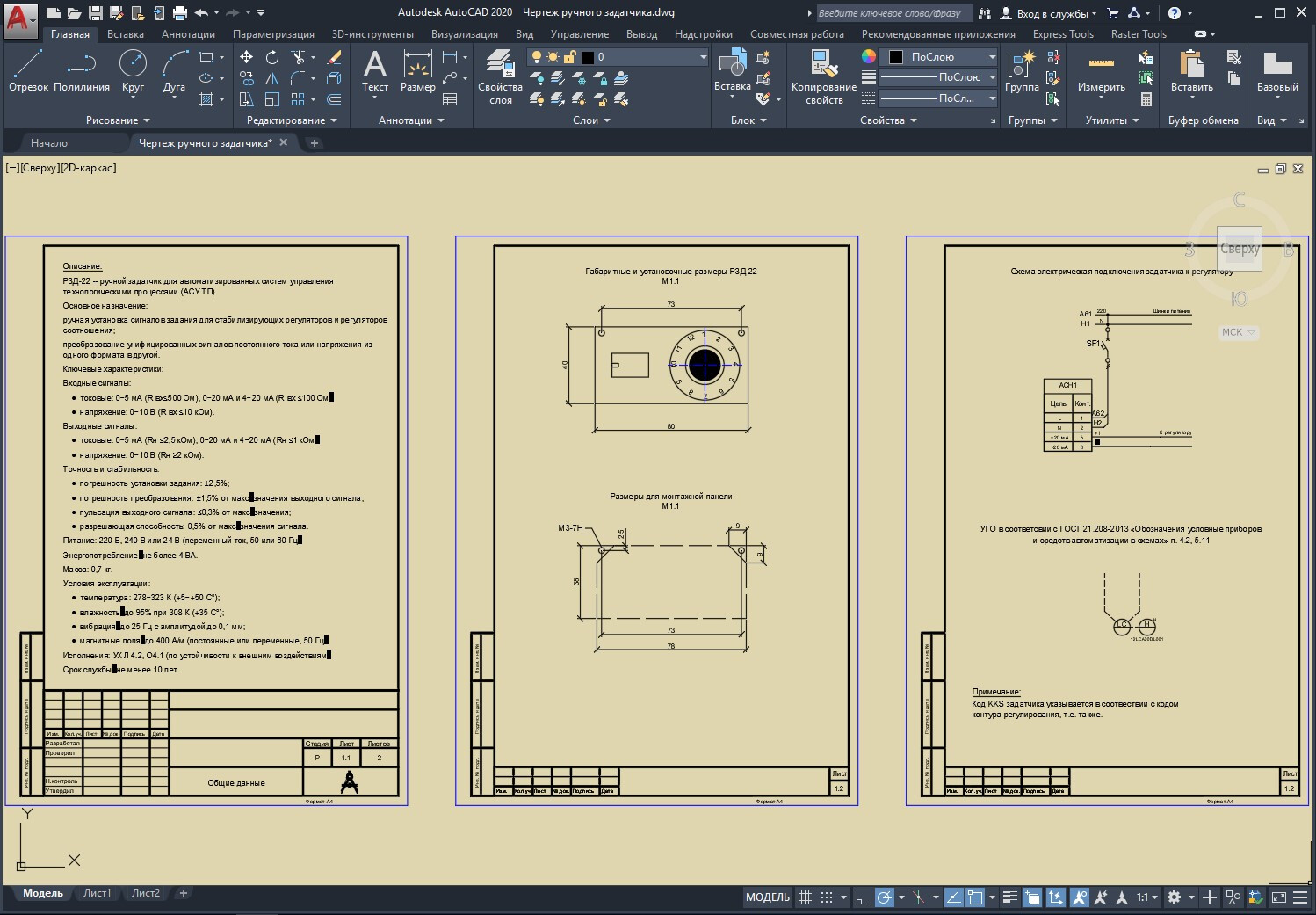

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

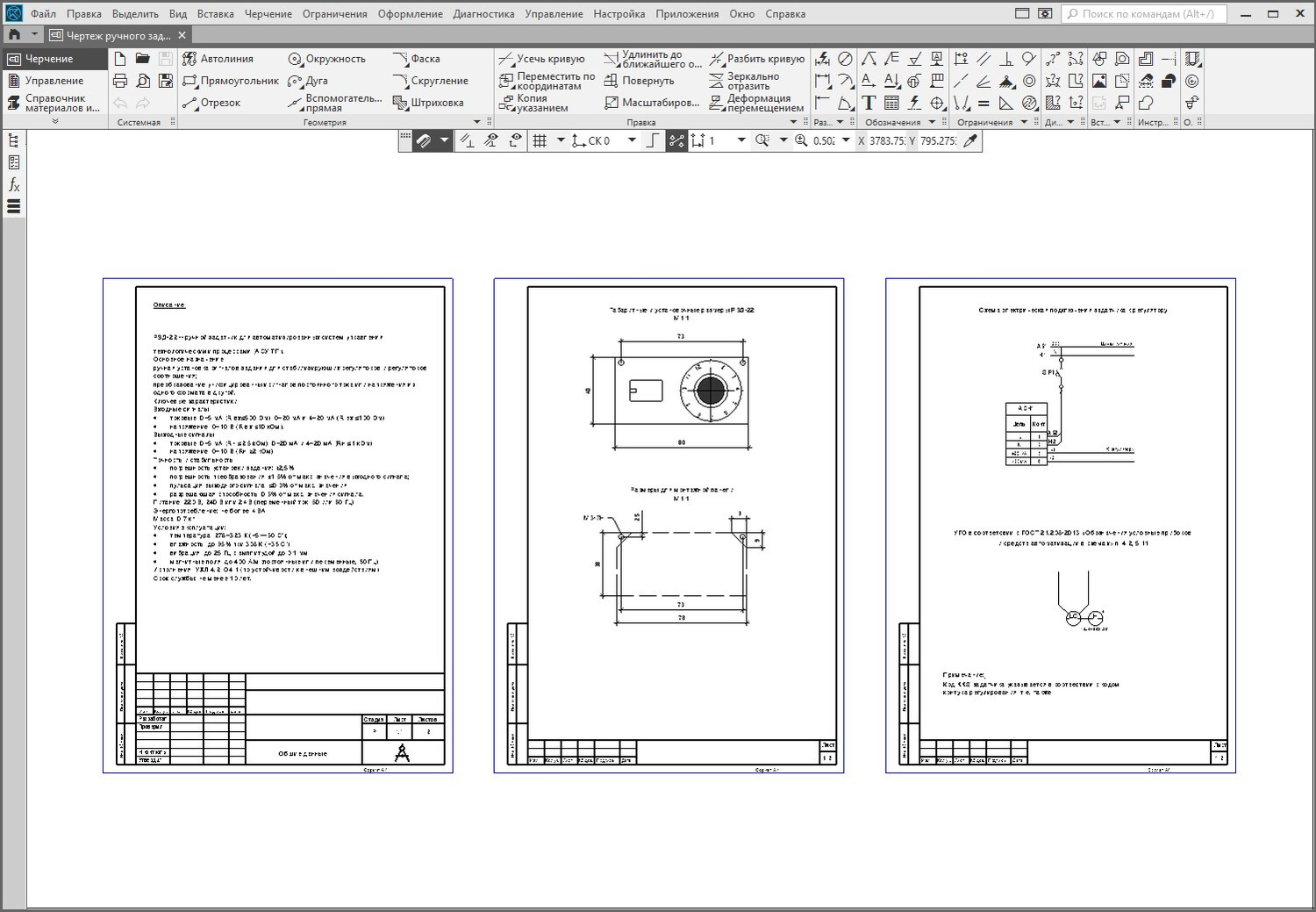

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

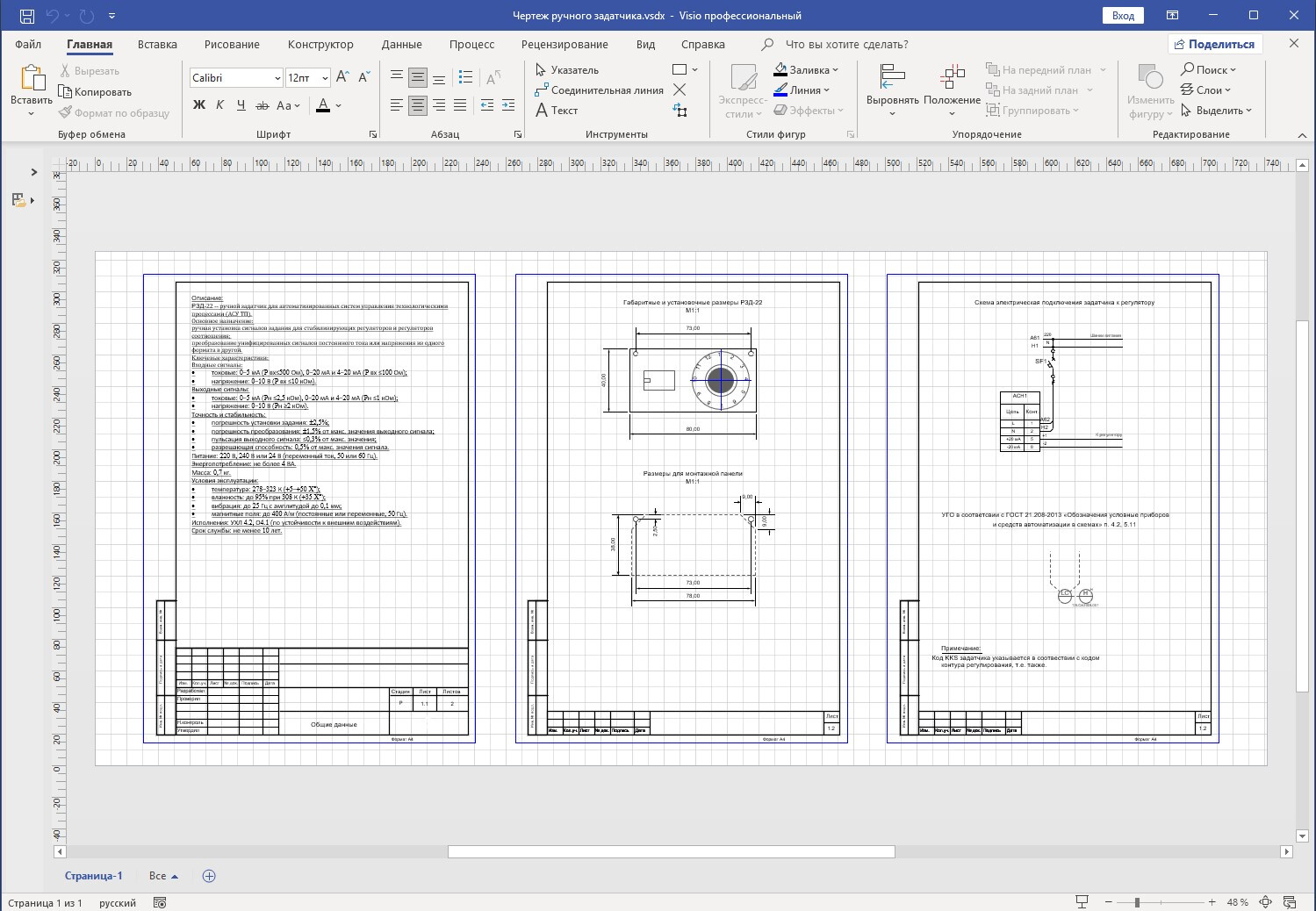

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
