Чертеж энергетического калорифера СП-135

Состав чертежей на калорифер СП-135

Комплект чертежей для энергетического калорифера СП‑135 включает несколько взаимосвязанных документов, дающих полное представление о конструкции устройства:

Чертеж общей компоновки секций

Чертеж демонстрирует, как отдельные секции объединяются в единую функциональную систему. На чертеже отражены ключевые узлы соединения, взаимное расположение элементов и габаритные размеры собранного калорифера.

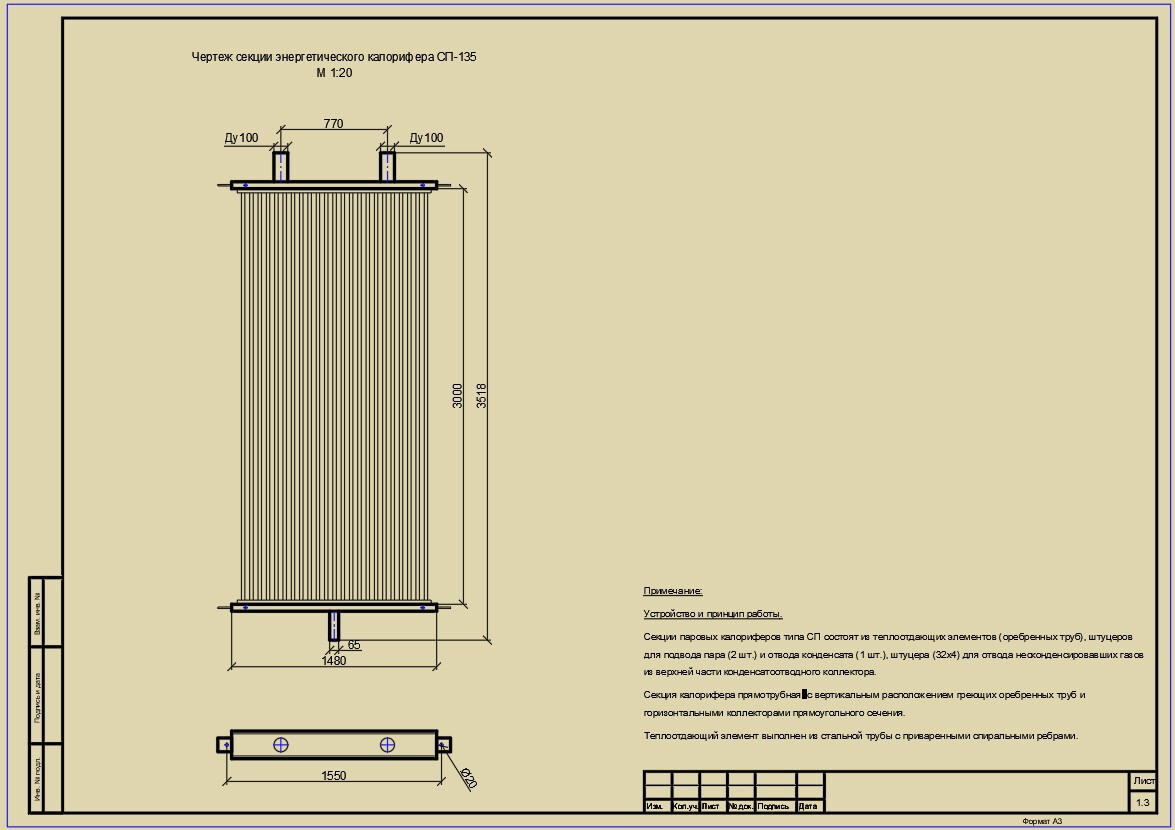

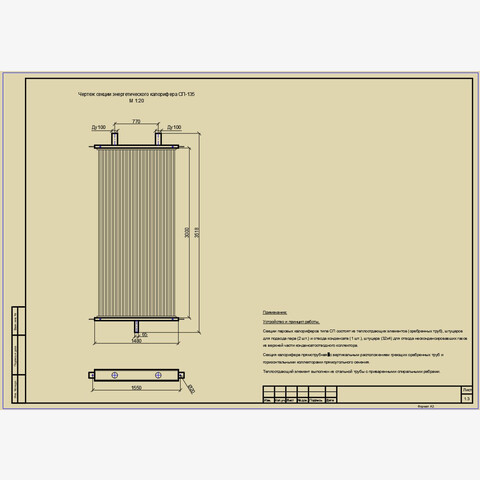

Чертеж отдельной секции

Детальный чертёж секции раскрывает её внутреннюю структуру. Здесь указаны все компоненты, их точные размеры и способы крепления. Документ служит основой для проектирования отдельных модулей перед сборкой в аппарат.

Чертеж теплоотдающего оребрённого элемента
Этот документ посвящён важнейшей части калорифера — элементу, отвечающему за эффективный теплообмен. На схеме показаны:

• геометрия оребрения;
• материал изготовления;
• параметры контактных поверхностей;
• способы фиксации в составе секции.

Правила установки и эксплуатации

Монтаж и дальнейшее использование калориферов, собранных из типовых секций, требуют строгого соблюдения проектных решений. Основные требования к проектированию и эксплуатации изложены в специальном нормативном документе — «Руководящих указаниях по проектированию и эксплуатации энергетических калориферов». Издание подготовлено СПО «Союзтехэнерго» (Москва, 1981 г.) и остаётся актуальным справочником для инженеров и техников, работающих с подобным оборудованием.

Форматы файлов:

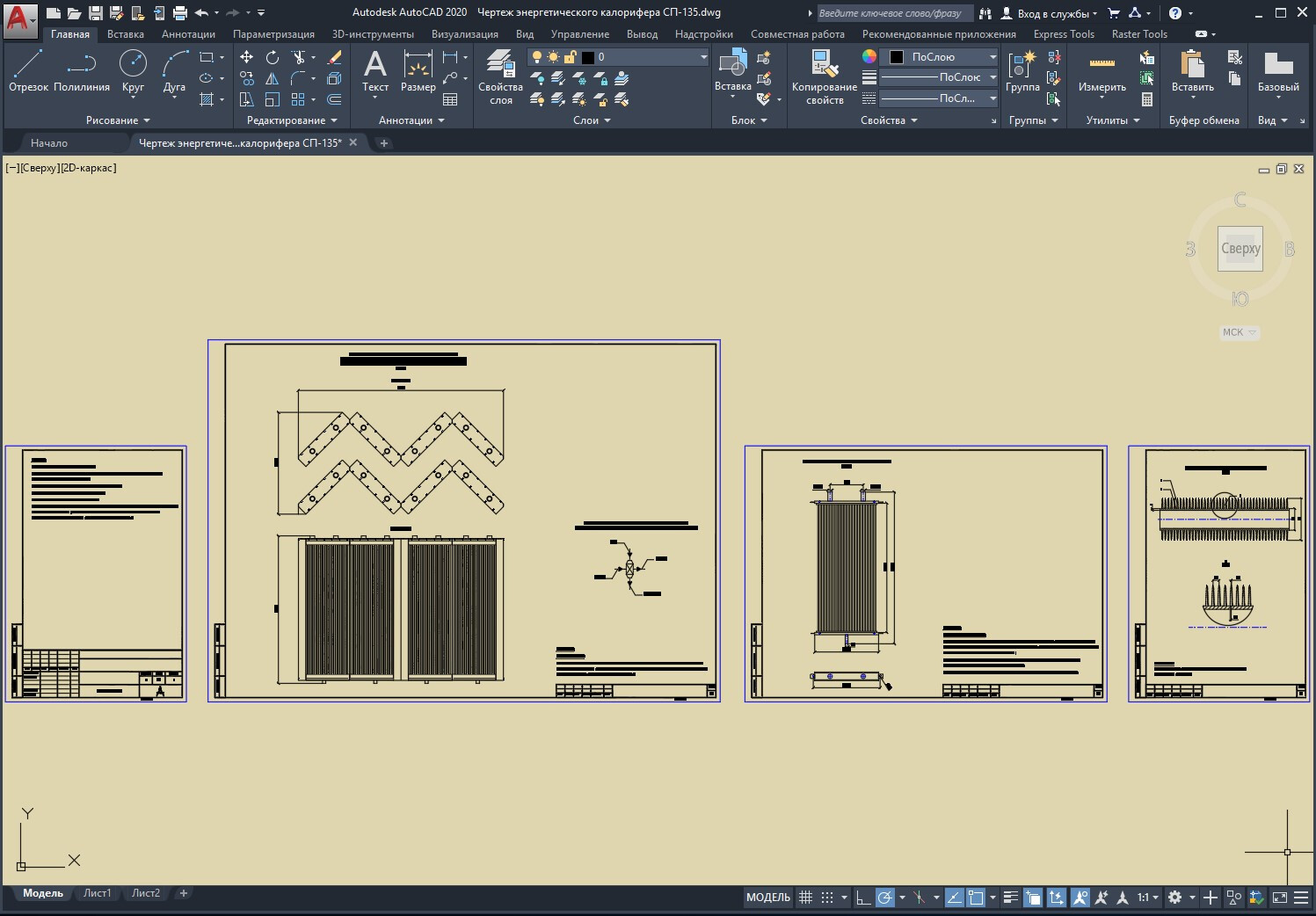

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

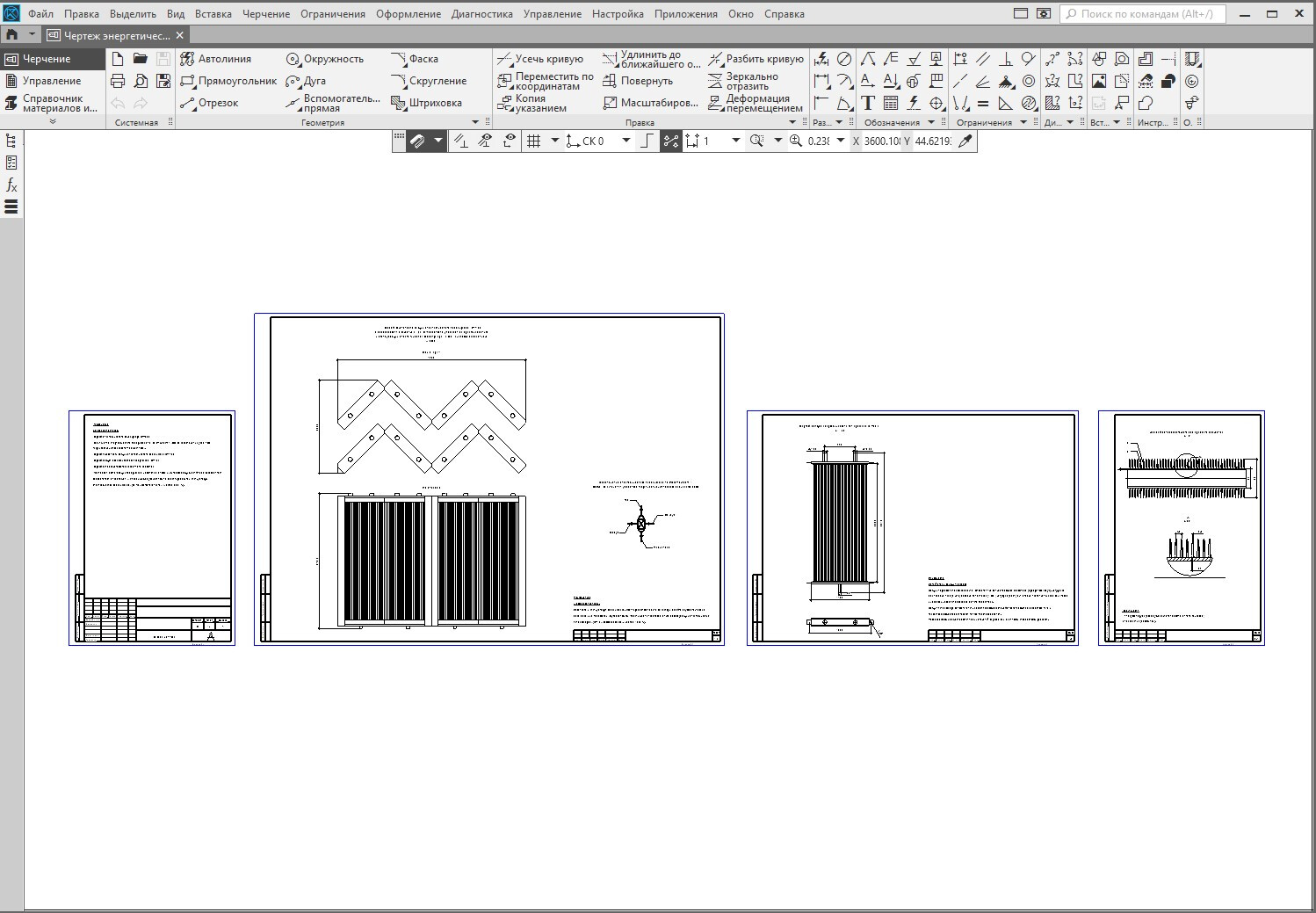

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

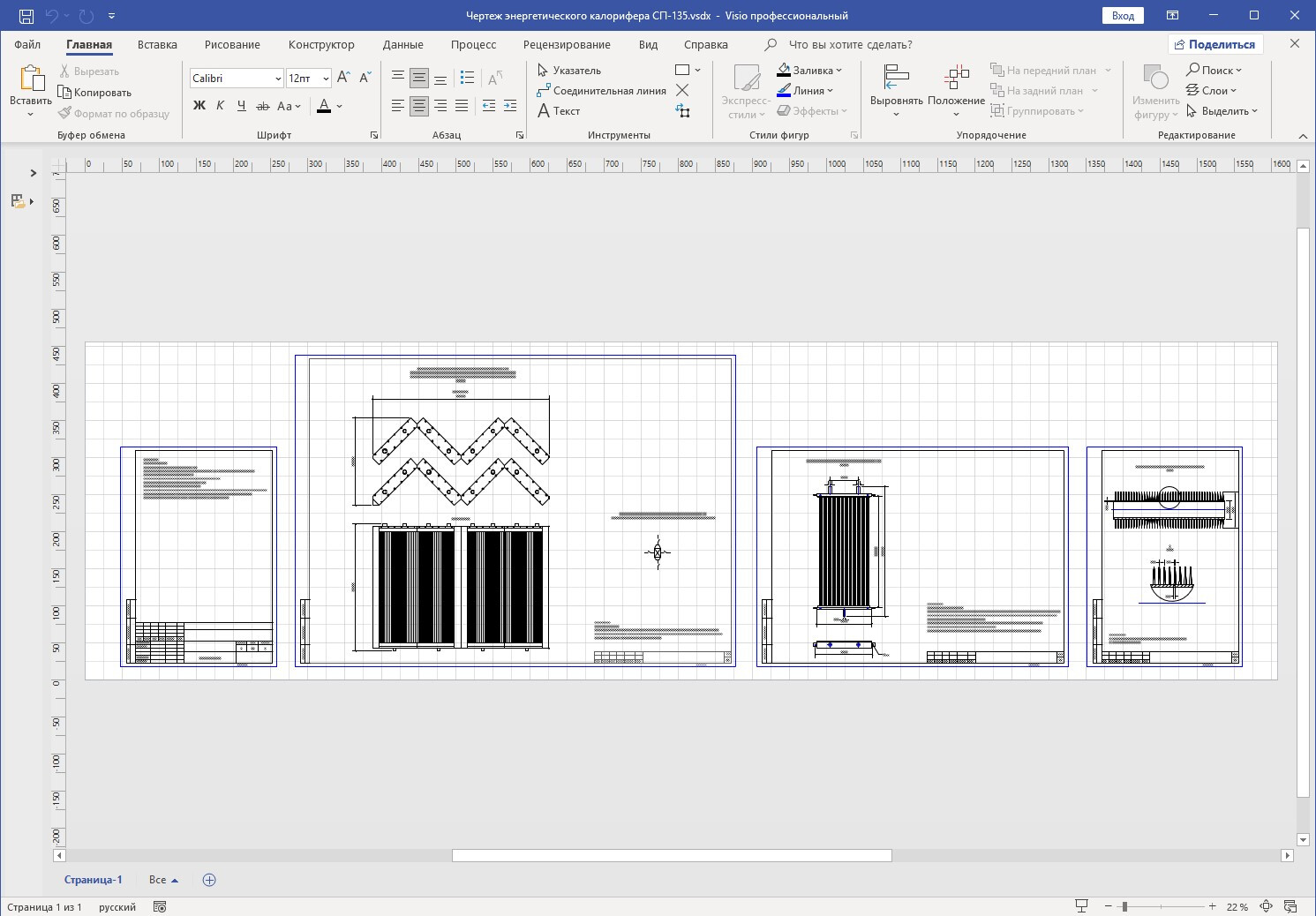

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
