Чертеж подогревателя ПВД

Что входит в цифровой товар: чертеж ПВД

Предлагаем к приобретению полный комплект чертежей и технической документации для подогревателя высокого давления модели ПВД‑425‑230‑25‑4 — решение для проектных, монтажных и эксплуатационных задач на энергетических объектах. Материалы подготовлены в цифровом формате и подходят для использования в инженерных расчётах, согласовании проектных решений и организации монтажных работ.

Состав комплекта

В поставку включены следующие документы:

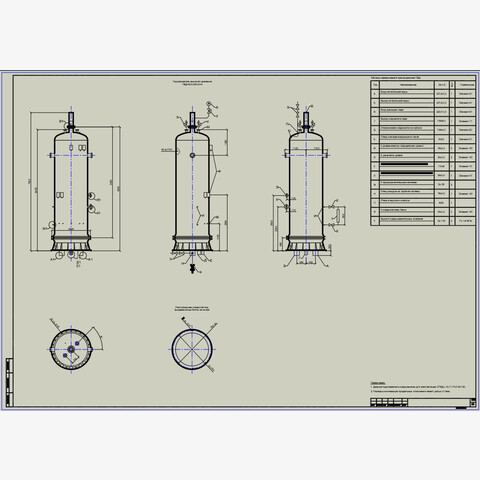

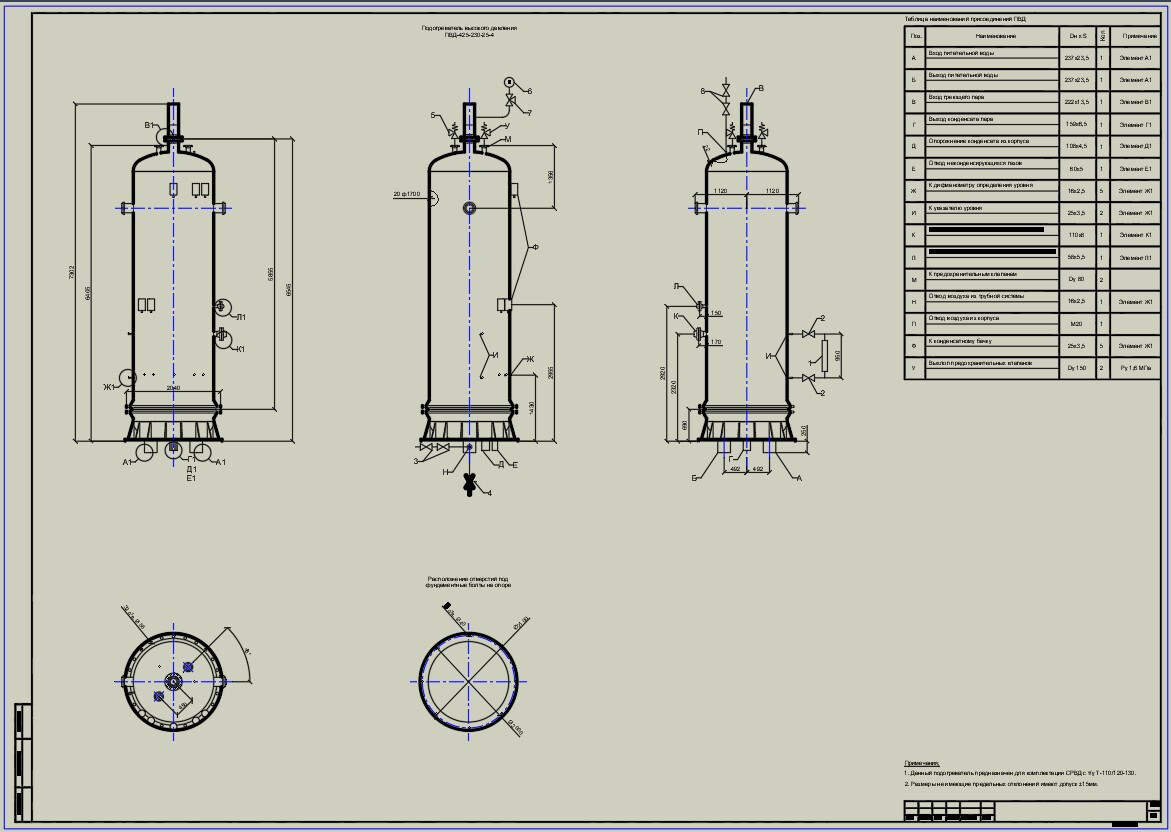

• Габаритно‑установочный чертёж ПВД‑425‑230‑25‑4. Содержит точные габаритные размеры и установочные привязки оборудования — ключевой документ для размещения подогревателя в проектном пространстве и проверки совместимости с существующими коммуникациями.
• Схема уровней конденсата в корпусе. Наглядно отражает рабочие уровни конденсата при различных режимах эксплуатации — это важно для корректного подбора автоматики и контроля за состоянием аппарата.
• Таблица арматуры и приборов. Систематизированные сведения по установленной арматуре и контрольно‑измерительным приборам: типы, позиции, основные характеристики. Документ упрощает комплектацию, обслуживание и замену элементов.
• Техническая характеристика и параметры. Структурированные данные по основным эксплуатационным и конструктивным параметрам подогревателя — необходимы для расчётов тепловой схемы, подбора вспомогательного оборудования и оценки соответствия требованиям проекта.
• Чертёж разделки кромок под сварку. Детальная проработка подготовки кромок для сварных соединений — важный элемент для обеспечения качества монтажа и соблюдения нормативных требований к сварке.

Особенности и преимущества документации

Комплект отличается высокой детализацией и ориентирован на практическое применение:

• Масштаб 1:1. Все ключевые элементы представлены в натуральную величину — это позволяет выполнять точные замеры и минимизировать ошибки при подготовке монтажных узлов.
• Полные размерные привязки. Размеры указаны с учётом требований к монтажу и стыковке с трубопроводами и опорными конструкциями.
• Указания по монтажу. В составе документации приведены рекомендации и требования, необходимые для правильной установки подогревателя, что снижает риски при реализации проекта и ускоряет пусконаладочные работы.

Форматы файлов:

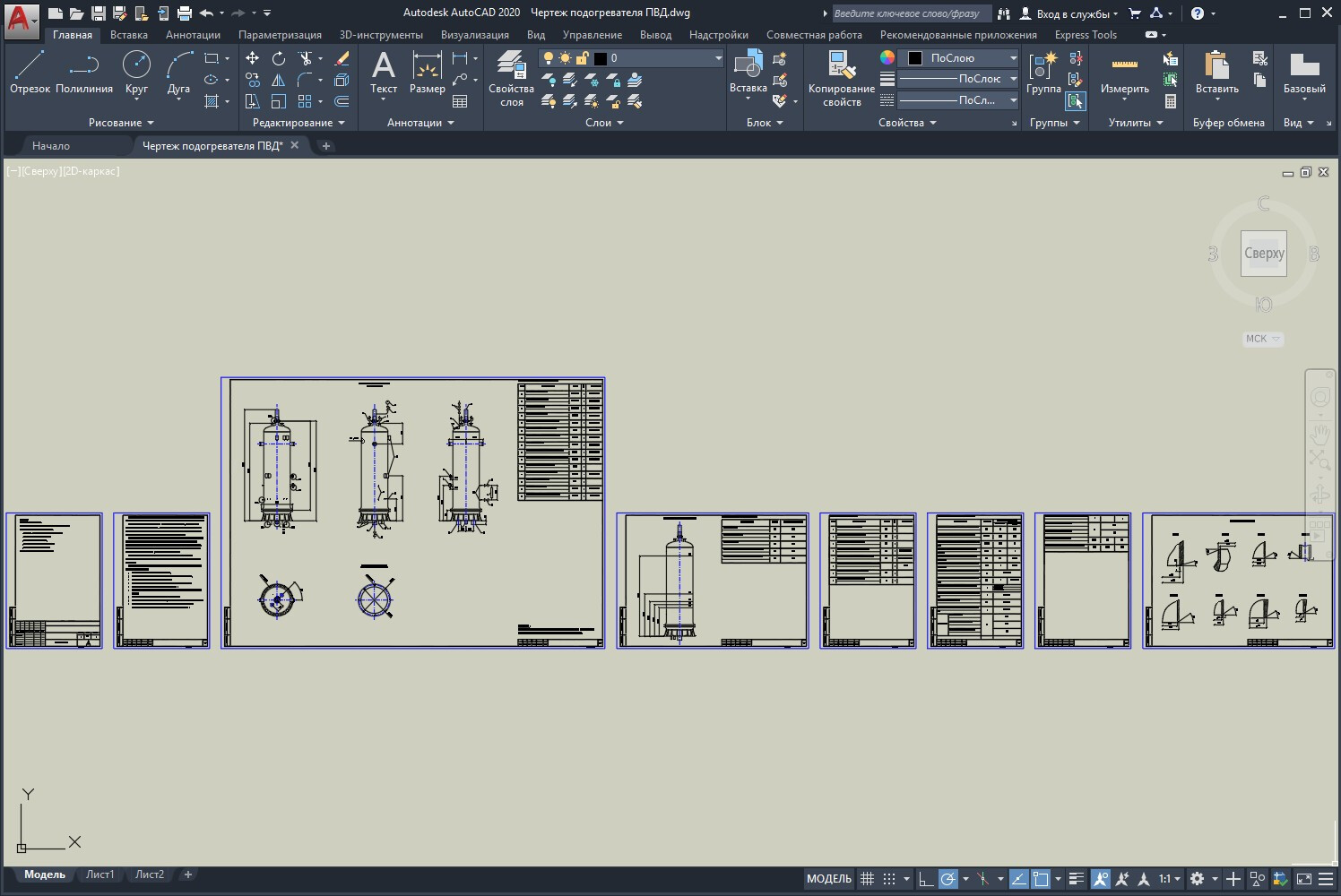

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

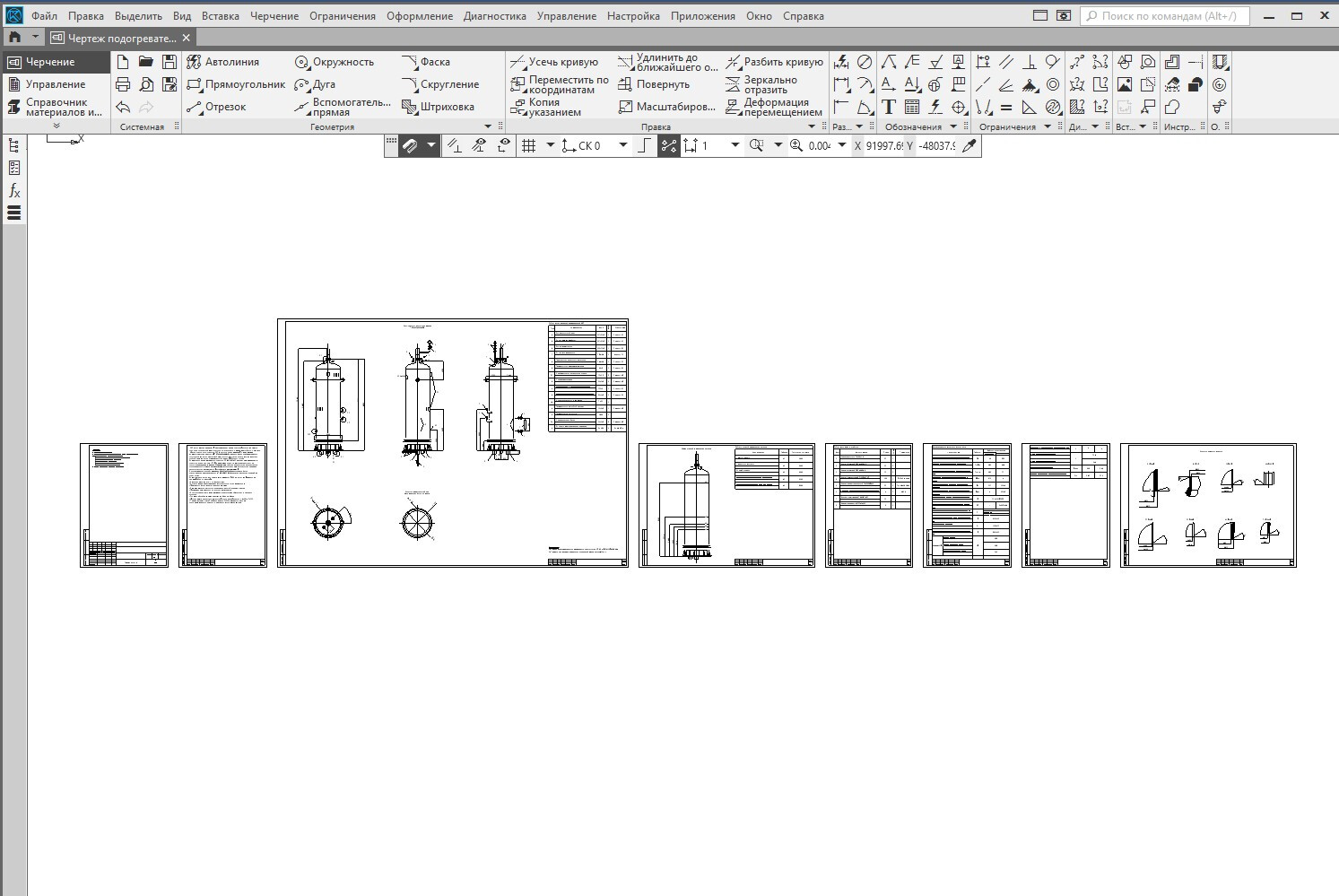

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

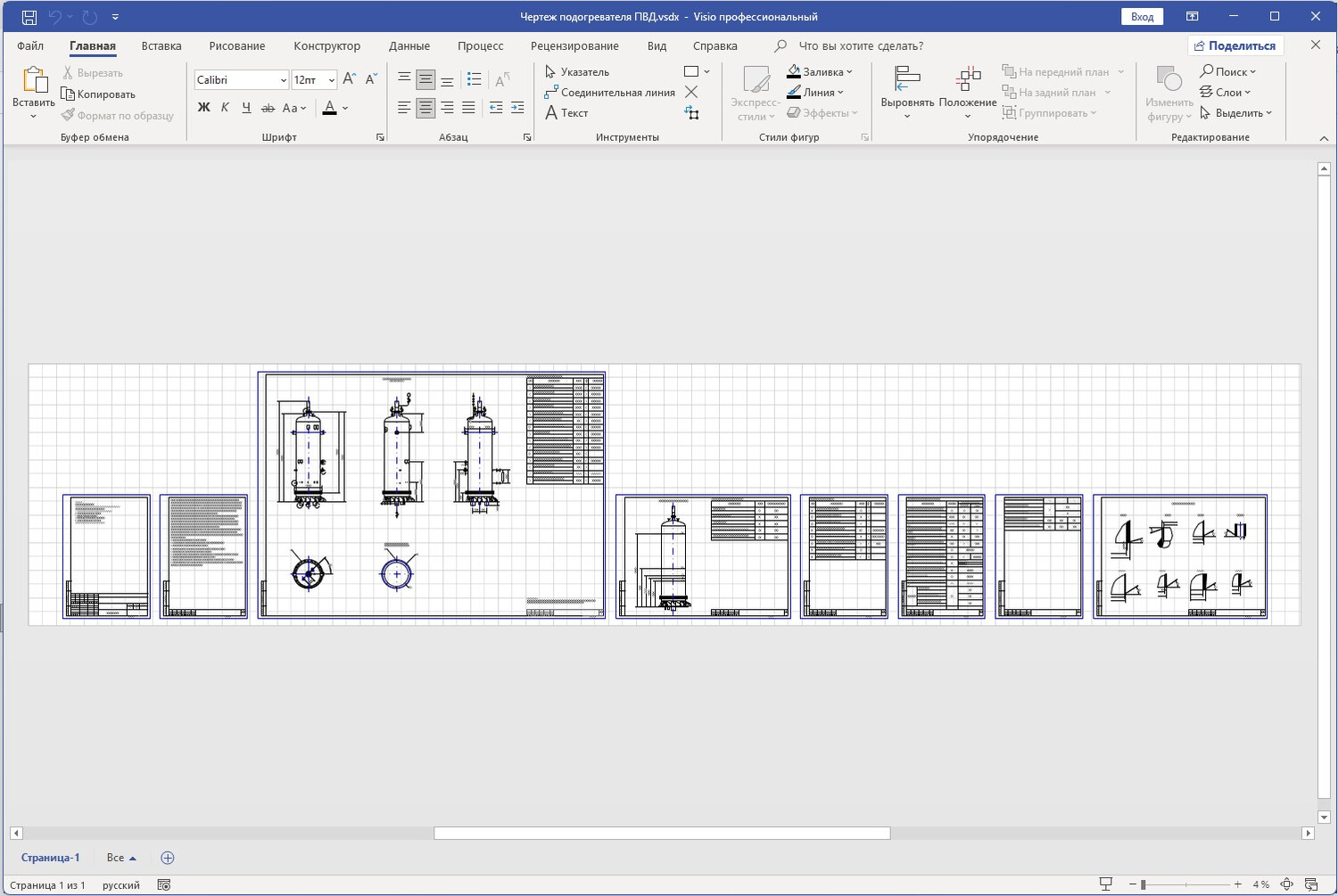

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
