Чертежи шинных изоляторов

Представлены чертежи изоляторов, следующих типоразмеров

В комплекте чертежей детально проработаны шинные изоляторы серии SM — надёжные элементы для электротехнических систем. В документации охвачен широкий спектр типоразмеров, позволяющий подобрать решение под разные задачи:

• SM25;
• SM30;
• SM35;
• SM40;
• SM45;

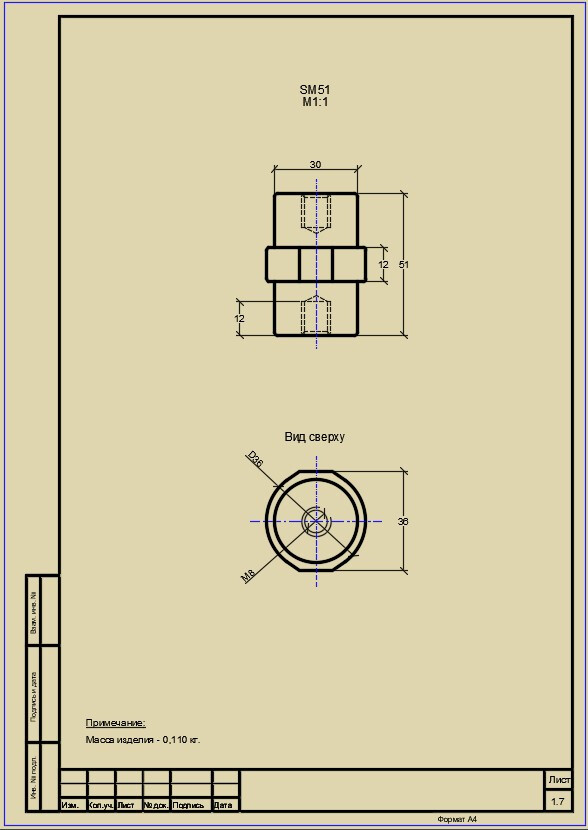

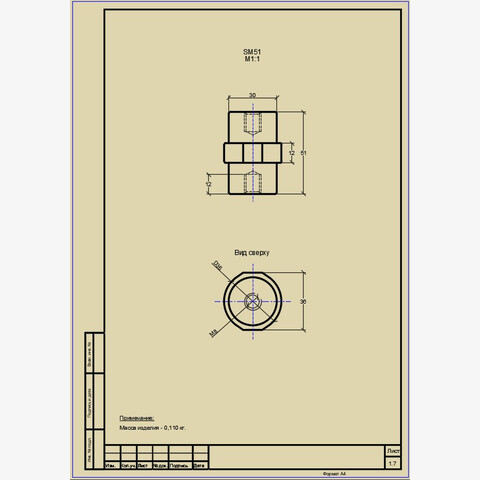

• SM51;
• SM60;
• SM76.

Особенности чертежей

Все изображения приведены в натуральную величину — масштаб составляет 1:1.

Вид спереди.

Вид сверху.

Каждый чертёж содержит полный набор необходимых размеров.

Форматы файлов:

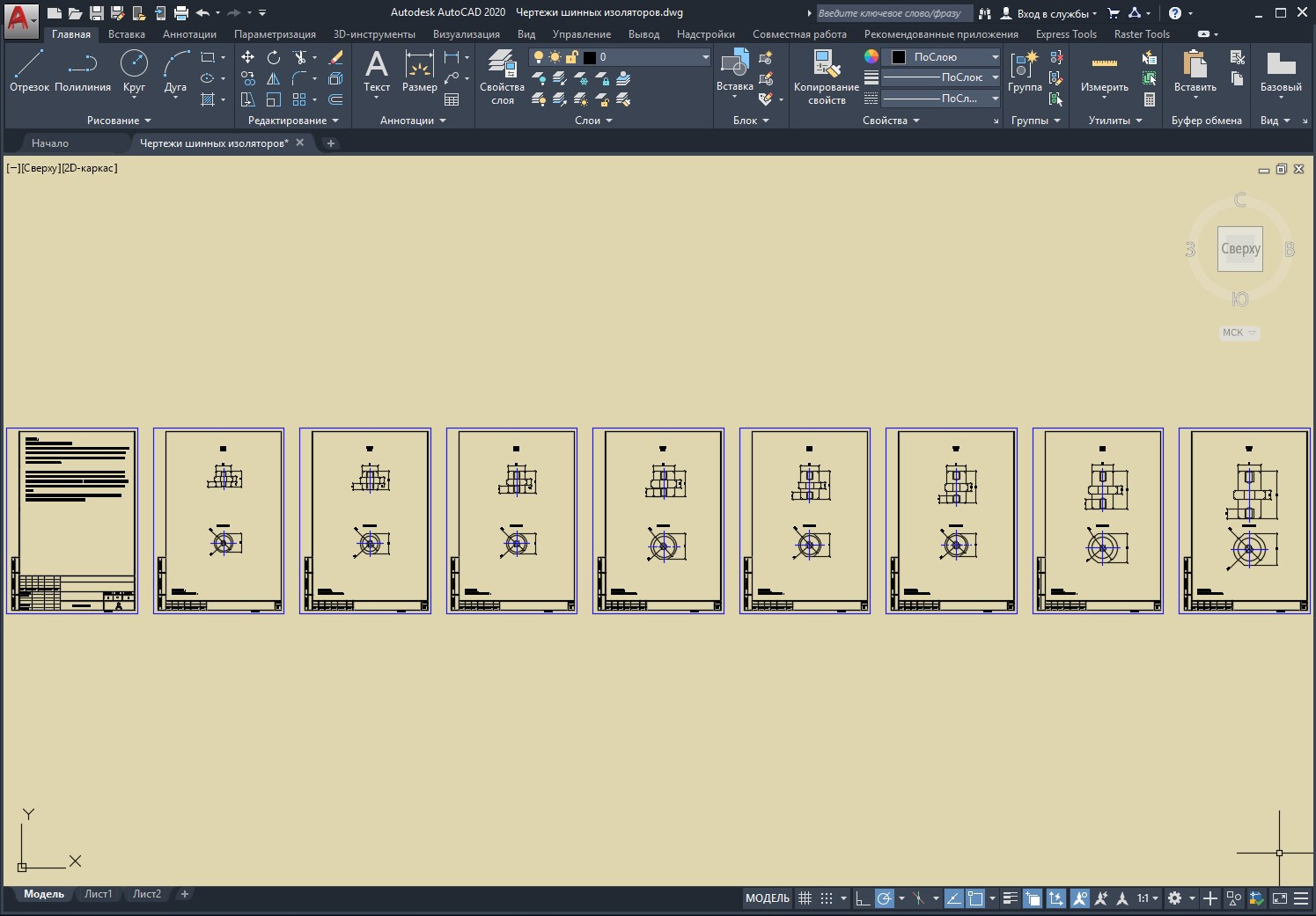

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

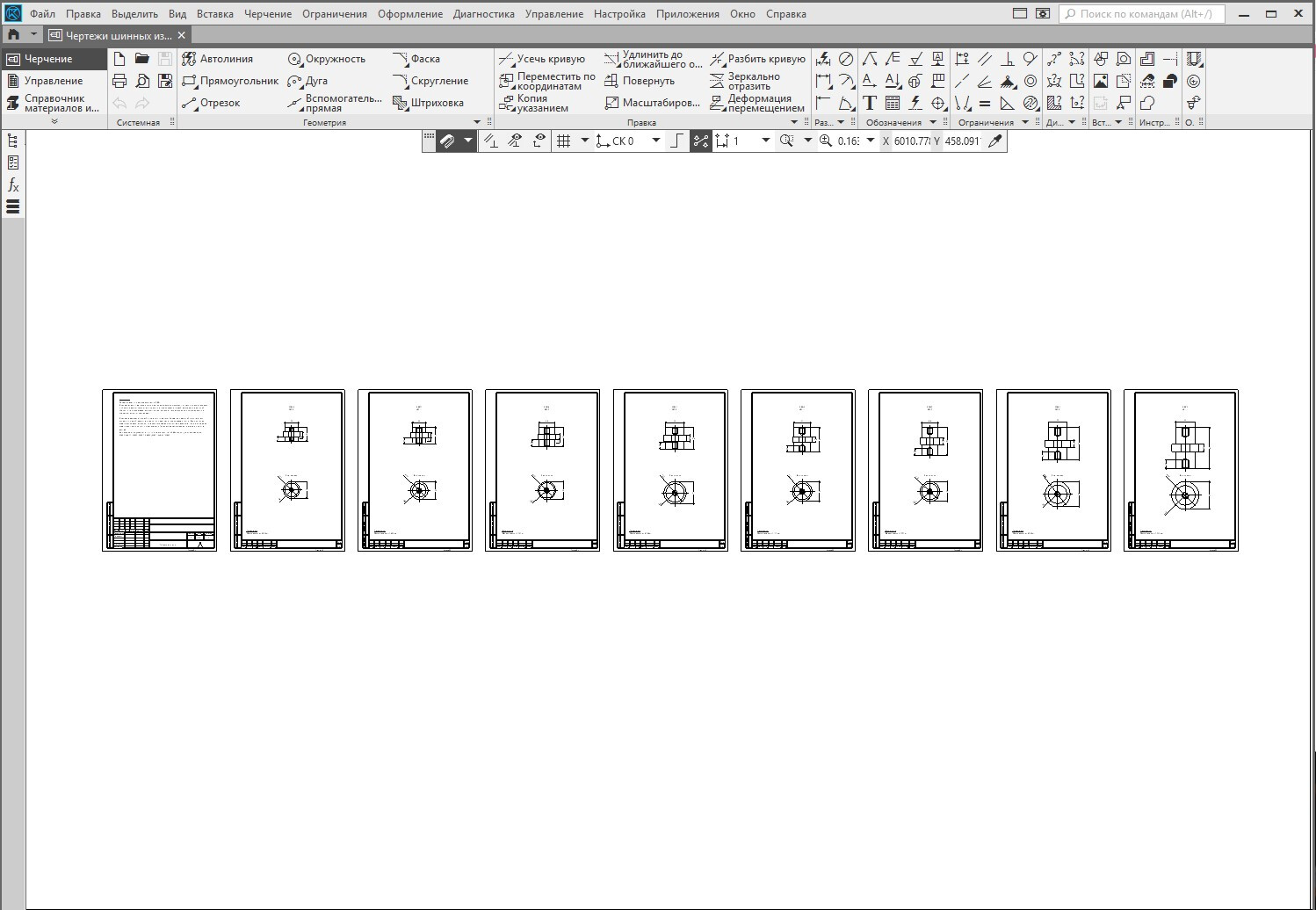

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

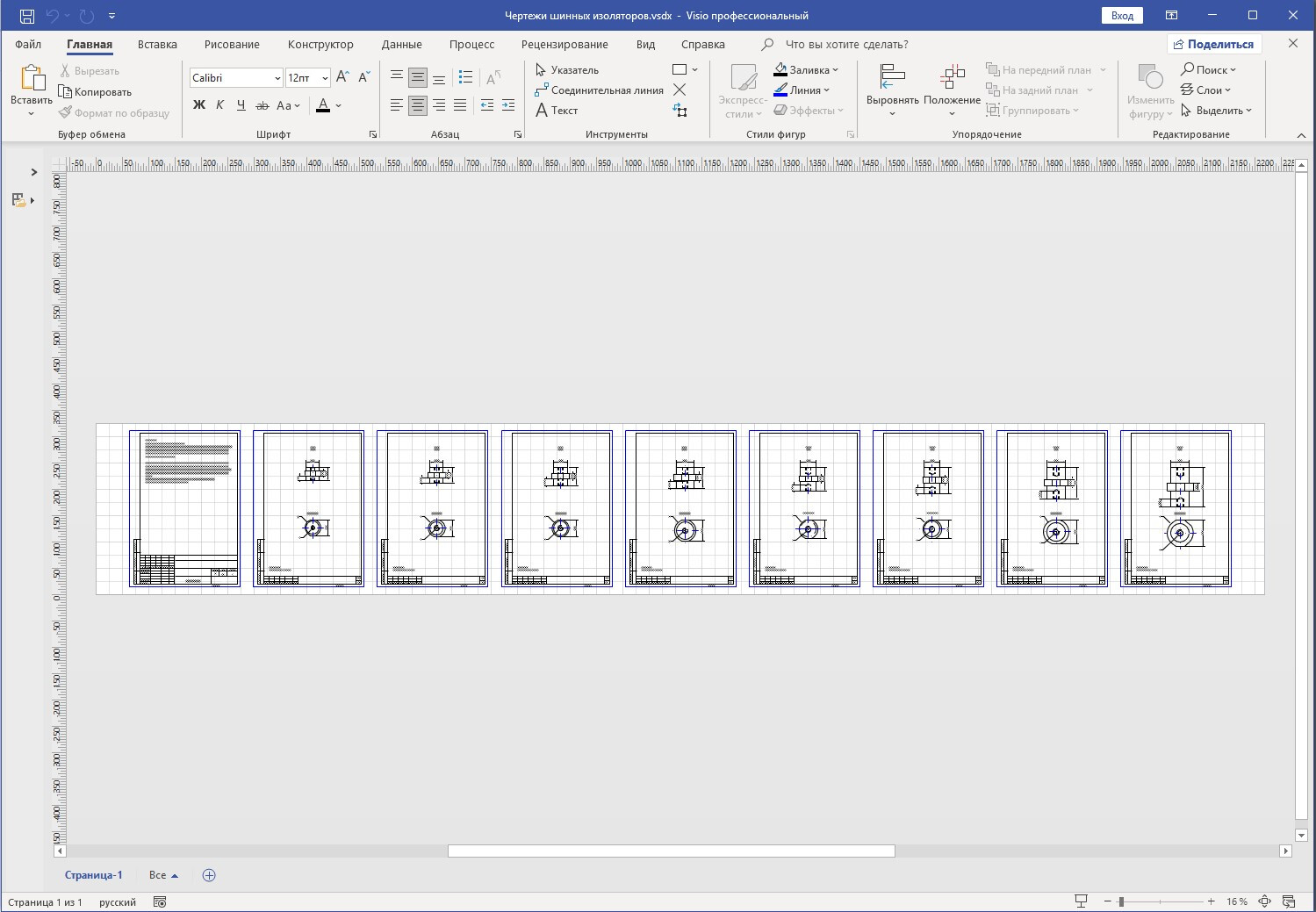

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
