Чертежи монтажных реек

Чертежи монтажных реек: готовые решения для AutoCAD и КОМПАС 3D по ГОСТ

Предлагаем чертежи монтажных реек для разработки рабочей документации, полностью соответствующие ГОСТ Р МЭК 60715‑2003, в масштабе 1:1. Файлы доступны в двух популярных форматах: AutoCAD (DWG), MS Visio (VSDX) и КОМПАС‑3D (FRW).

Что входит в состав чертежей монтажных реек:

• чертежи всех типоразмеров монтажных реек ТН и реек С-образного профиля;
• чертежи стальных реек с перфорацией и без;

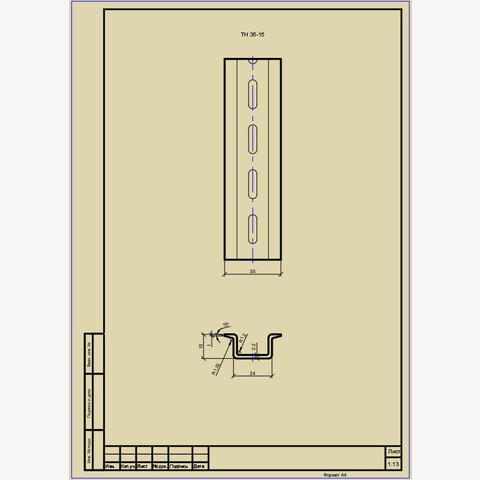

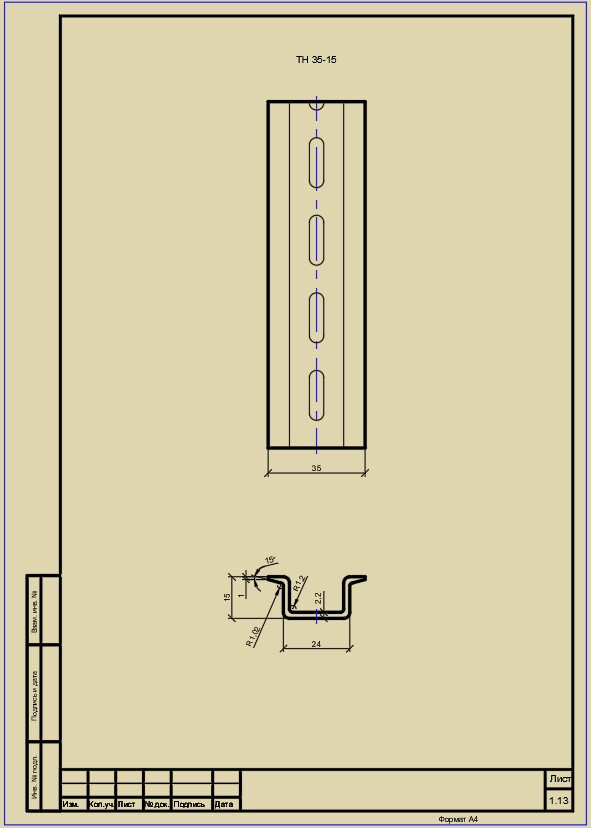

• чертеж профиля рейки с габаритными размерами;
• примечания и указания по монтажу;
• простановка размеров по ЕСКД;
• слои и аннотации для удобной работы в САПР;
• версии для AutoCAD, MS Visio и КОМПАС‑3D с идентичным содержанием.

Форматы файлов:

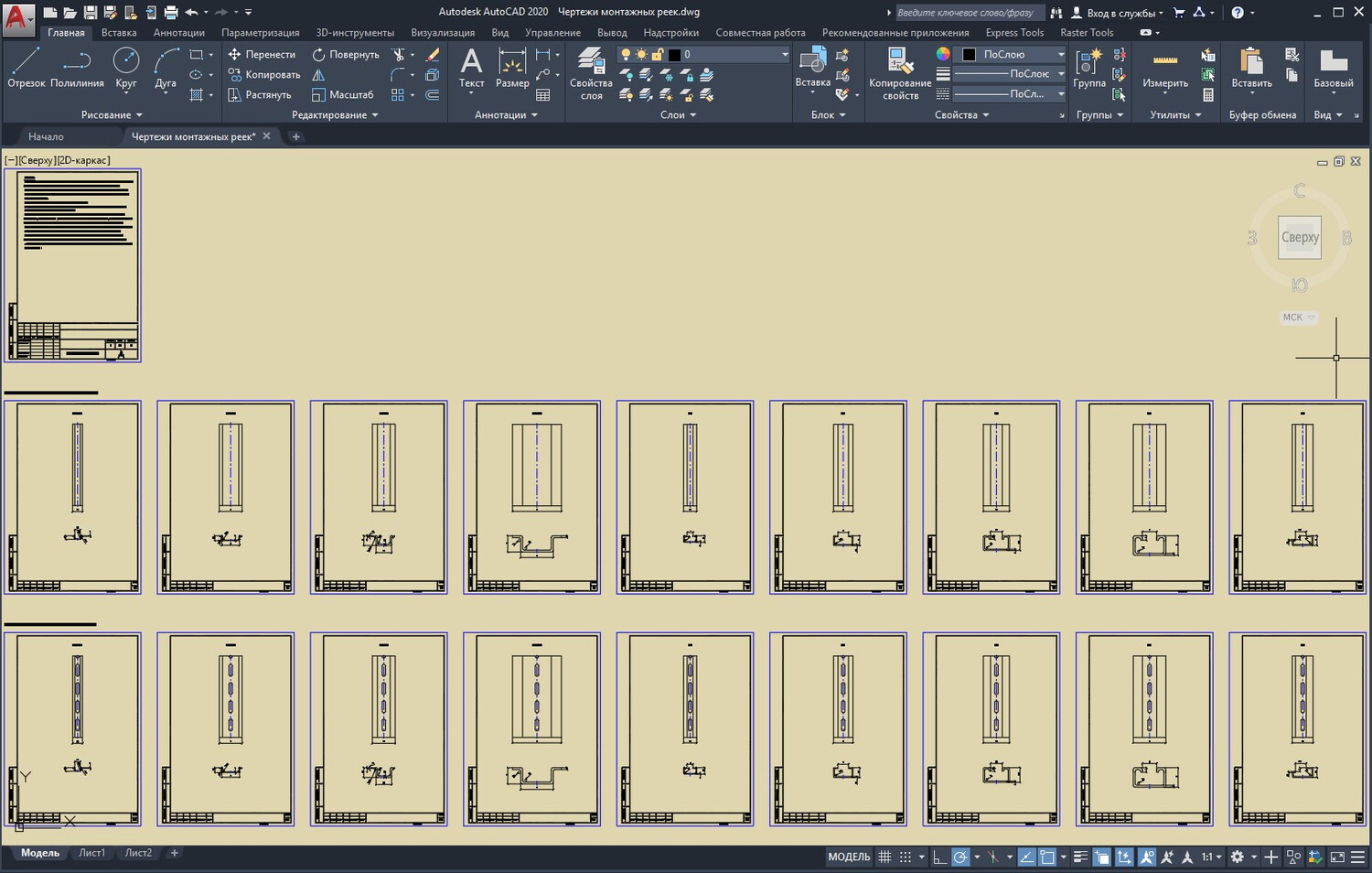

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

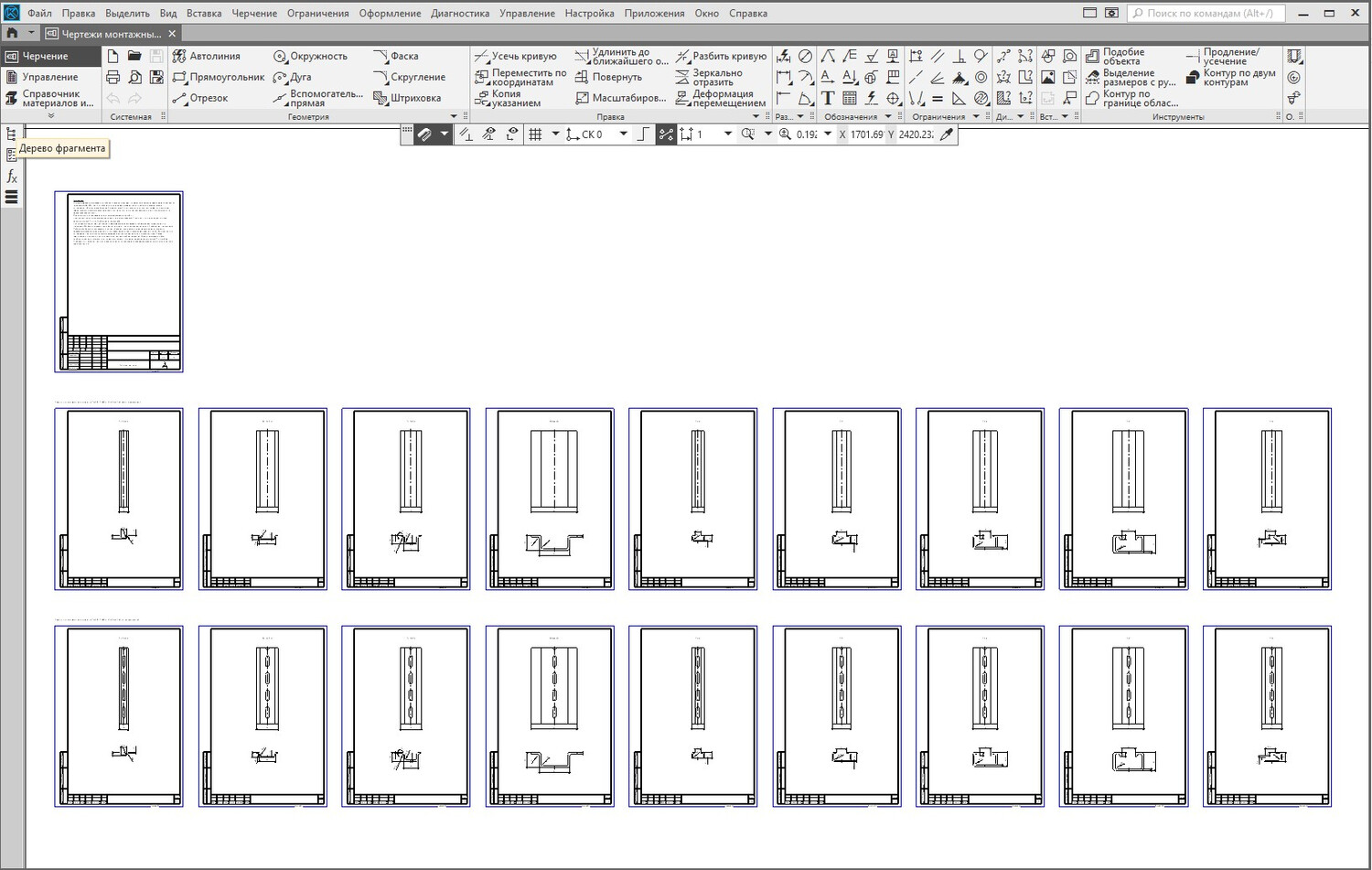

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

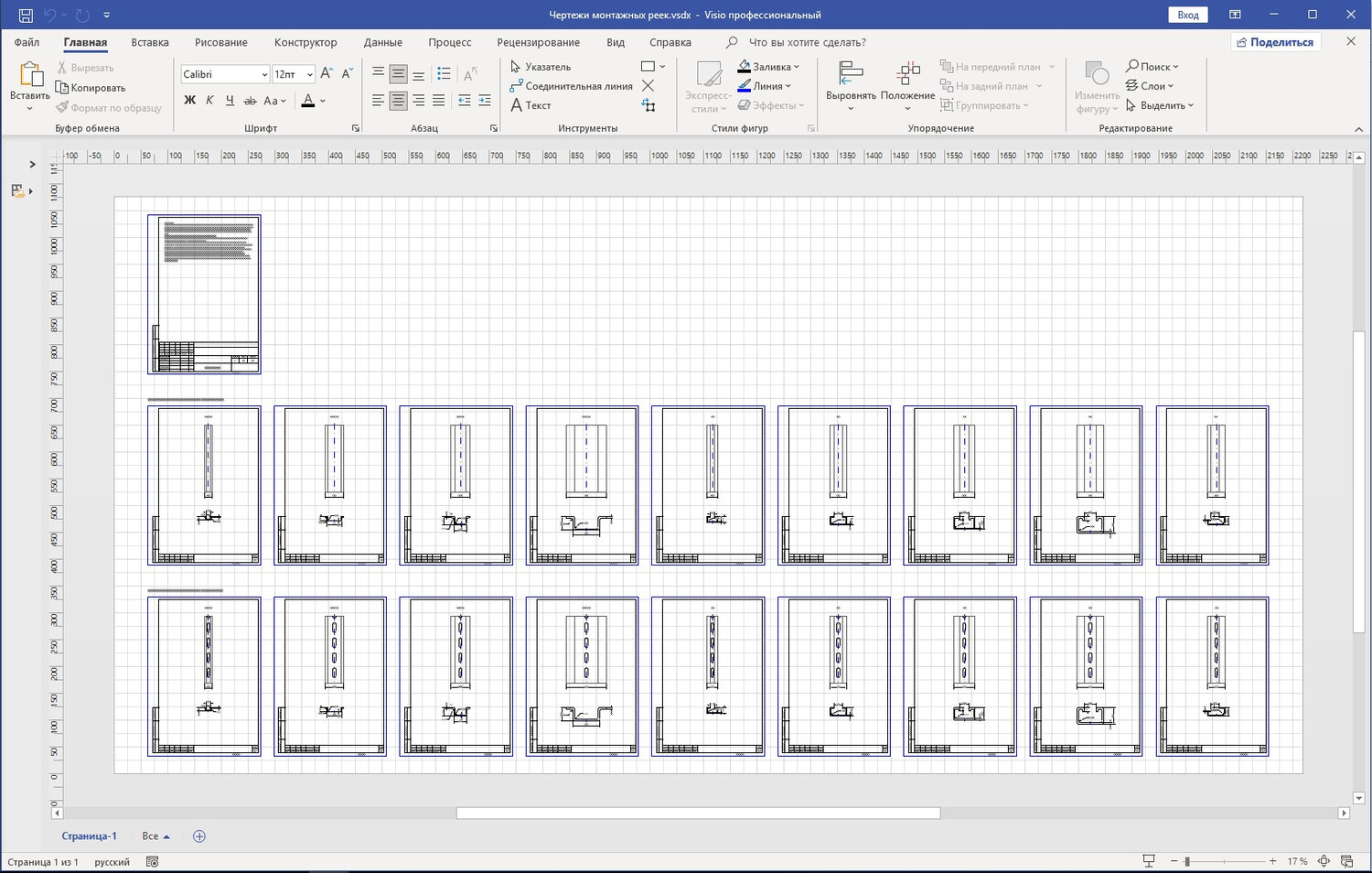

• MS Visio документ .vsdx и .vsd (версия 2010 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
