Конструкторский чертеж щеколды

Полный комплект чертежей на металлическую щеколду

Представляем конструкторскую документацию на металлическую щеколду — надёжное запорное устройство для дверей, створок и других подвижных конструкций. Комплект чертежей разработан с учётом требований к прочности, долговечности и удобству эксплуатации.

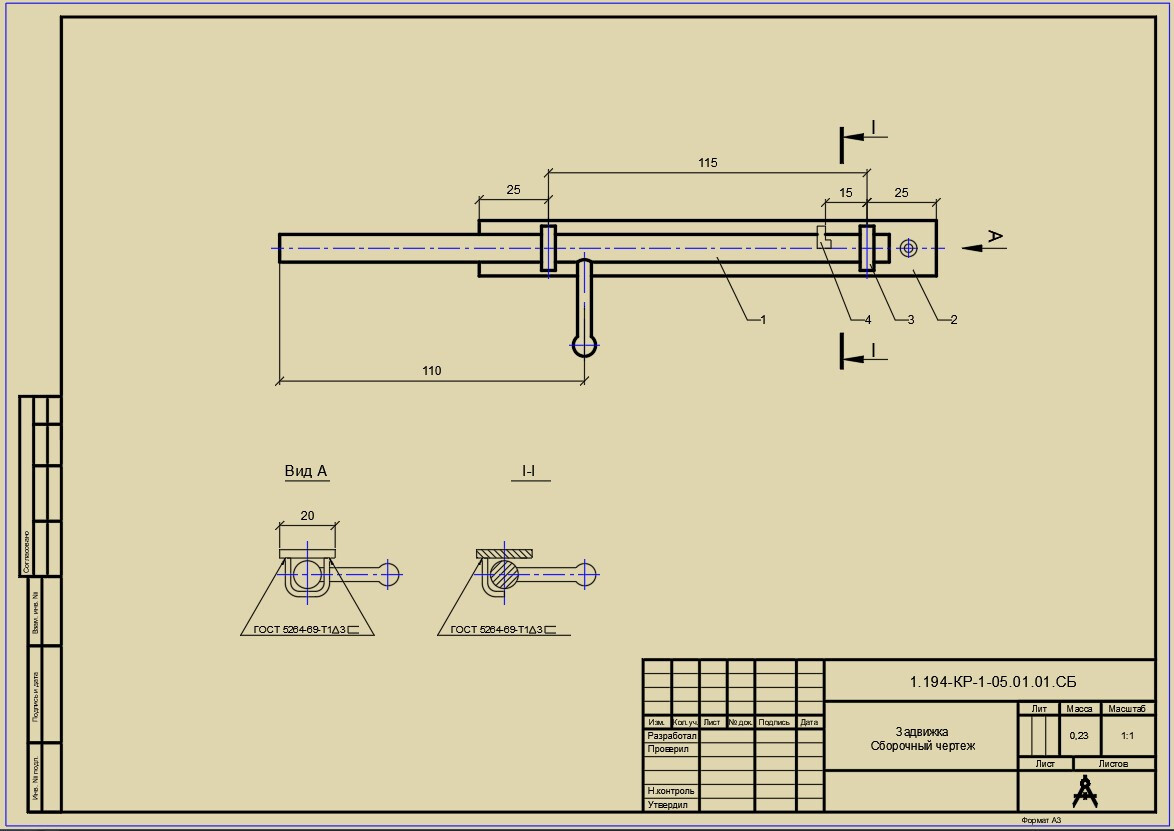

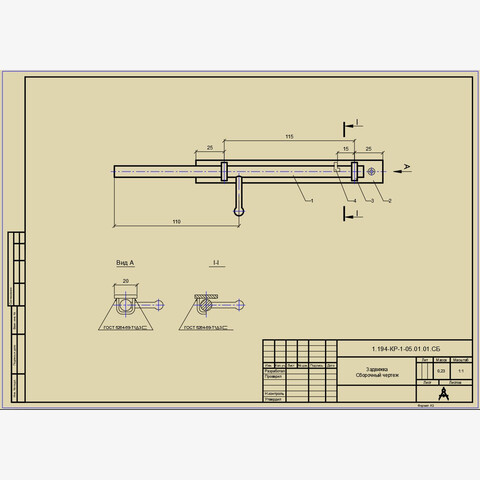

Состав сборочного чертежа

Сборочный чертёж щеколды включает детализированную проработку всех функциональных элементов. Конструкция состоит из шести ключевых компонентов, каждый из которых спроектирован для слаженной работы в единой системе:

1. Фиксатор — элемент, обеспечивающий надёжное удержание щеколды в закрытом положении.
2. Стержень — основной подвижный элемент механизма, отвечающий за перемещение задвижки.
3. Ручка — управляющий компонент, позволяющий вручную приводить механизм в действие.
4. Планка — несущая деталь, фиксирующая положение остальных элементов и обеспечивающая жёсткость конструкции.
5. Хомутик — вспомогательный крепёжный элемент, обеспечивающий соосность и стабильность работы подвижных частей.
6. Полочка — опорная площадка, распределяющая нагрузку и повышающая долговечность конструкции.

Нормативная база для разработки задвижки

Конструкторская документация создана на основе утверждённой отраслевой серии 1.194‑КР‑1 «Типовые конструкции вентиляции».

Форматы файлов:

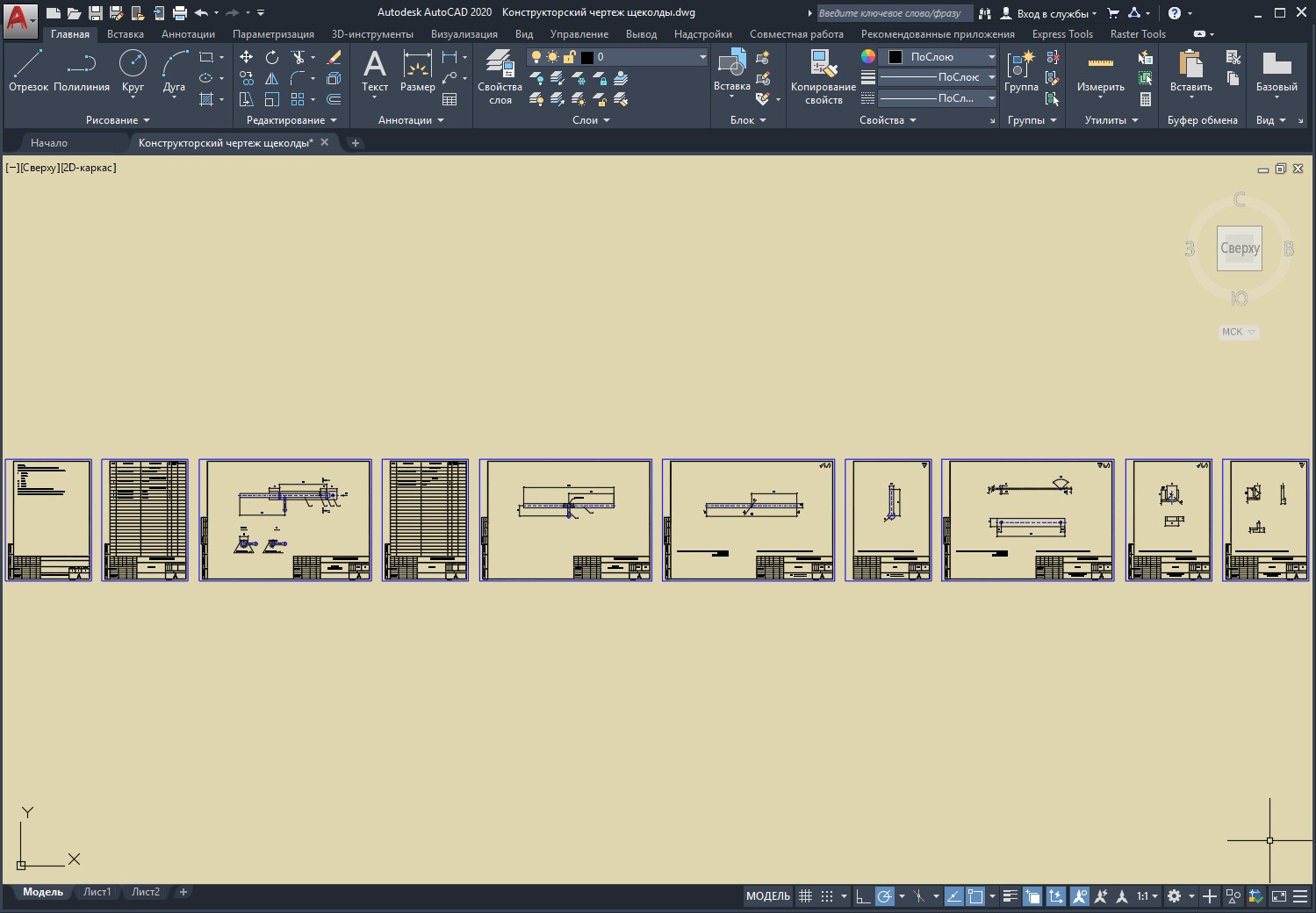

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

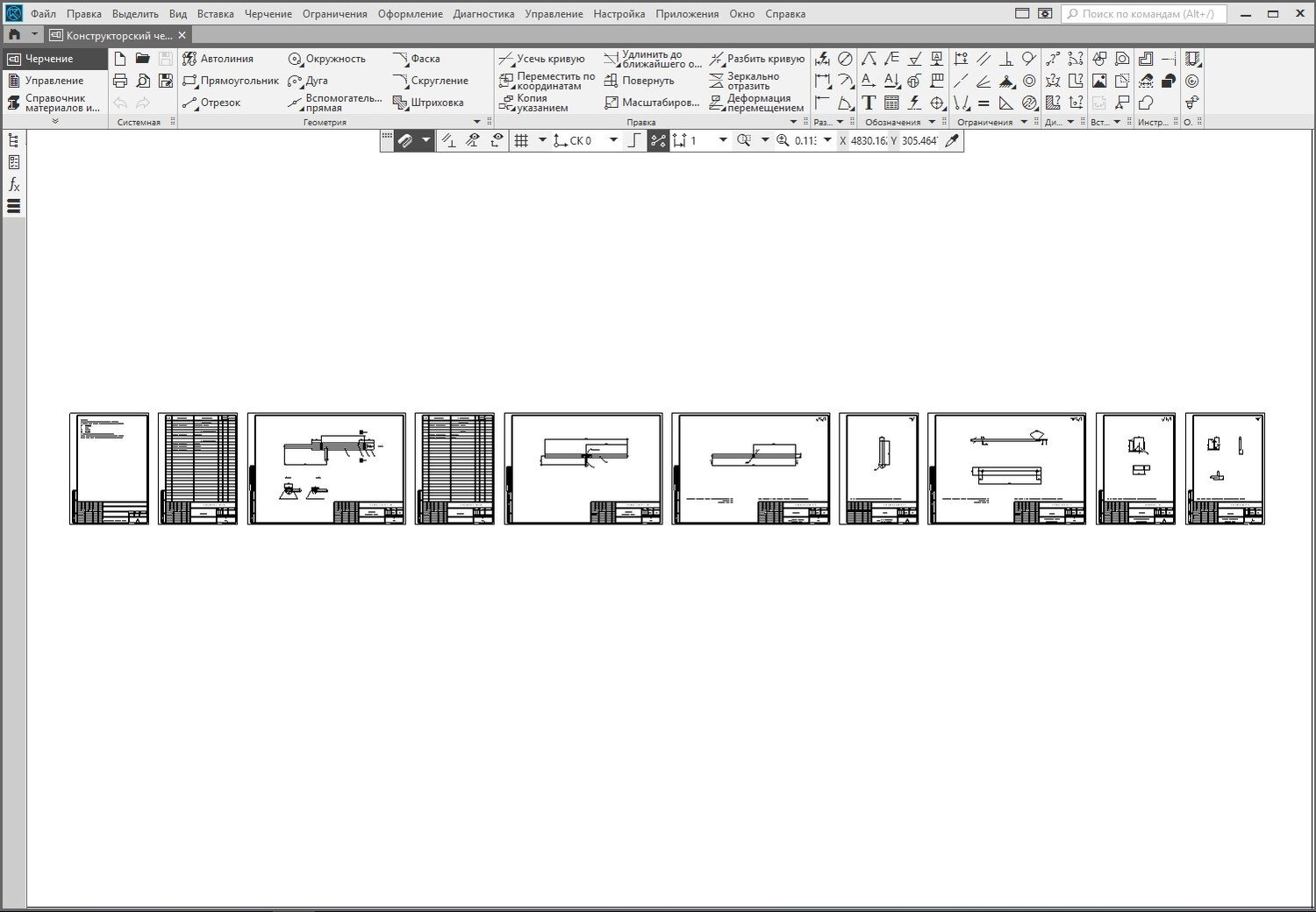

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

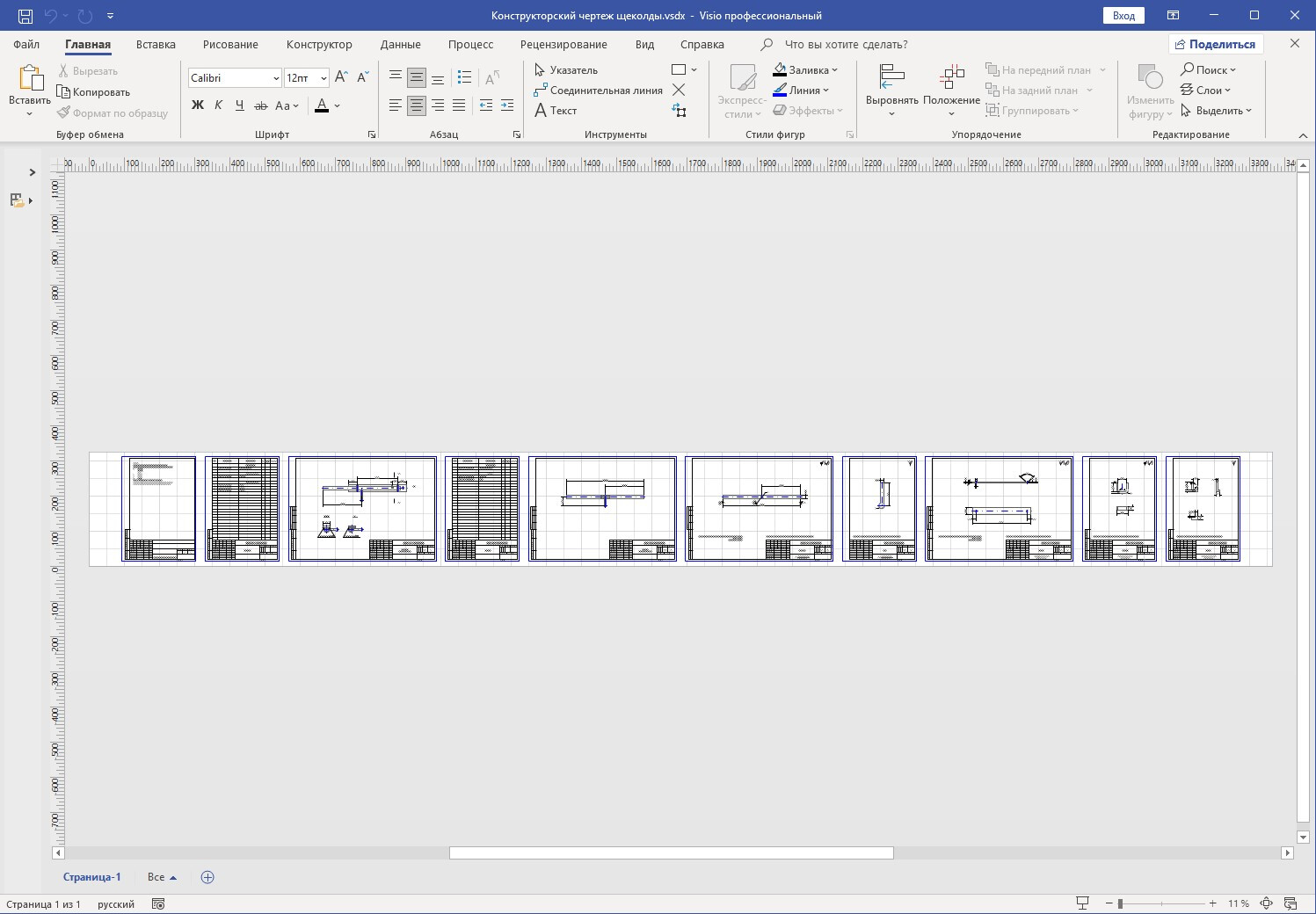

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
