Конструкторский чертеж аккумуляторного шкафа

Полная техническая документация для изготовления и сборки шкафа АКБ

Представляем комплект сборочных конструкторских чертежей аккумуляторного шкафа — исчерпывающее решение для проектирования надёжной конструкции, предназначенной для размещения аккумуляторных батарей.

Особенности комплекта чертежей

Документация отличается максимальной деталировкой: каждый компонент изделия представлен отдельным чертежом с полным набором размерных параметров. Это исключает неоднозначности на этапах производства и сборки, минимизирует риск ошибок и сокращает сроки реализации проекта.

В состав конструкторской документации включены:

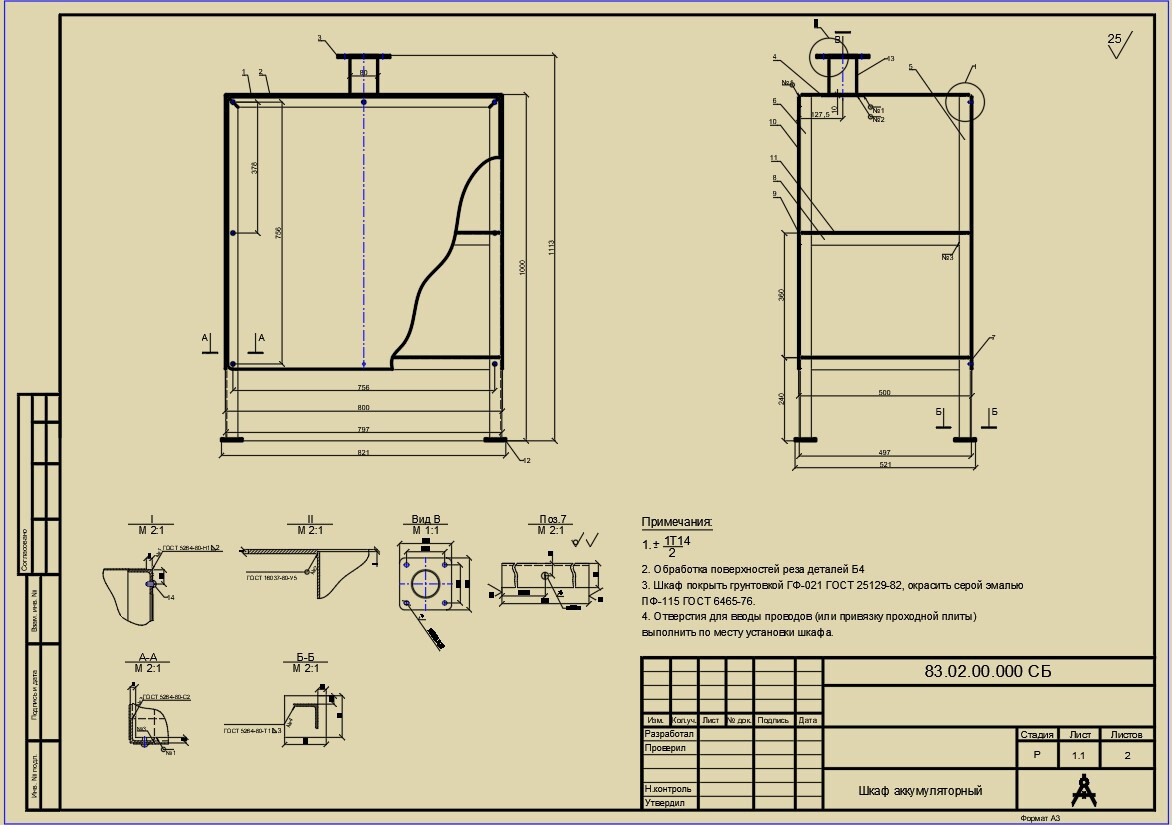

1. Общий сборочный чертёж с указанием:
   • габаритных размеров шкафа;
   • расположения монтажных точек;
   • схемы размещения аккумуляторных батарей внутри конструкции.
2. Отдельные чертежи всех составных элементов:
   • несущего каркаса;
   • основания и опорных элементов;
   • боковых и задних стенок;
   • дверцы с фурнитурой;
   • вентиляционных решёток и защитных экранов;
   • крепёжных деталей и соединительных элементов.
3. Размерные цепи и допуски для всех сопрягаемых поверхностей.
4. Обозначения материалов и покрытий, требования к обработке поверхностей.
5. Спецификация комплектующих и ведомость материалов.

Нормативная основа сборочного чертежа аккумуляторного шкафа

Комплект чертежей разработан на базе утверждённой технической документации:

• типовой проект 903‑1‑225.86;
• альбом 10.8 раздела «Металлоконструкции вспомогательного оборудования и устройств».

Форматы файлов:

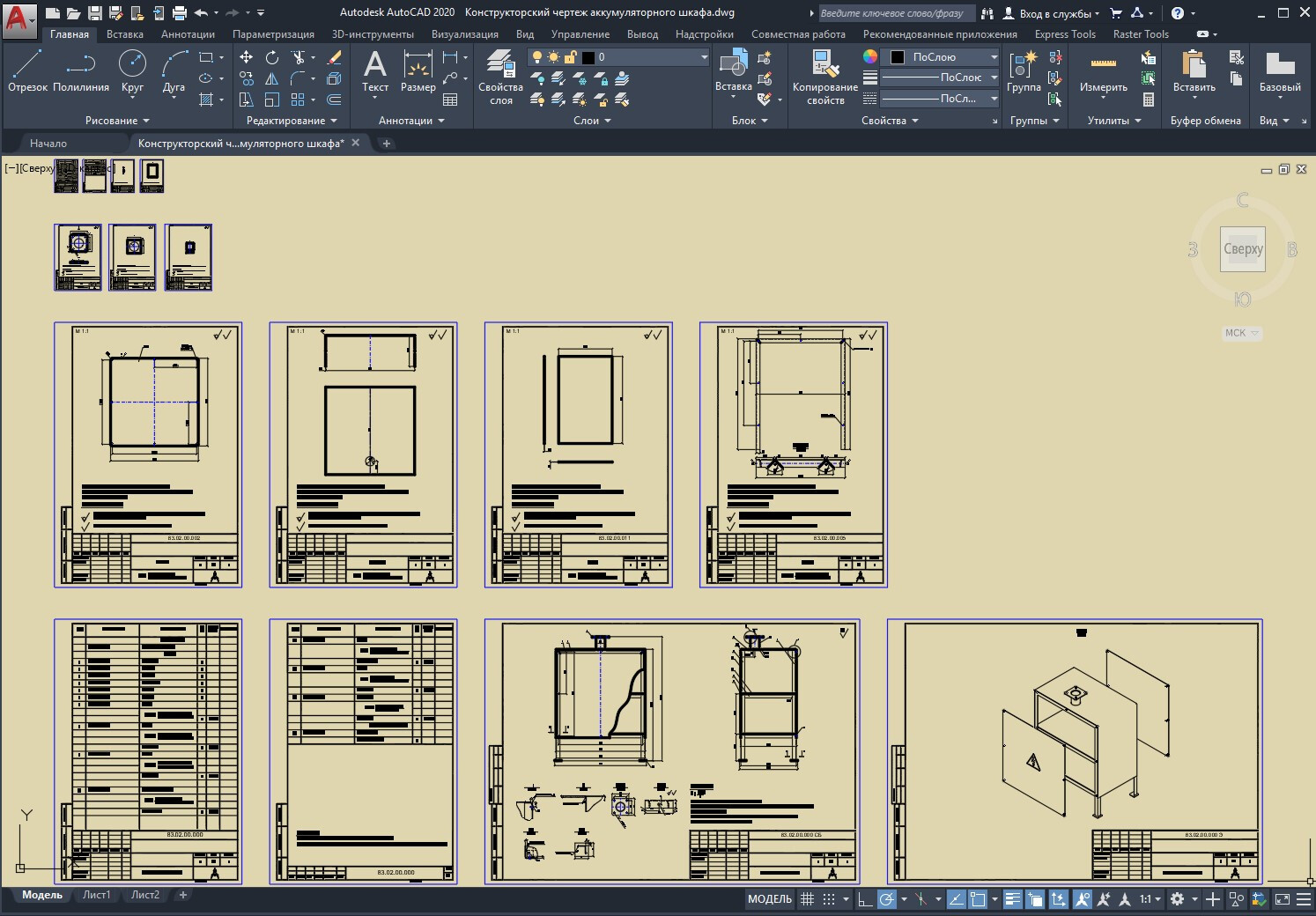

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

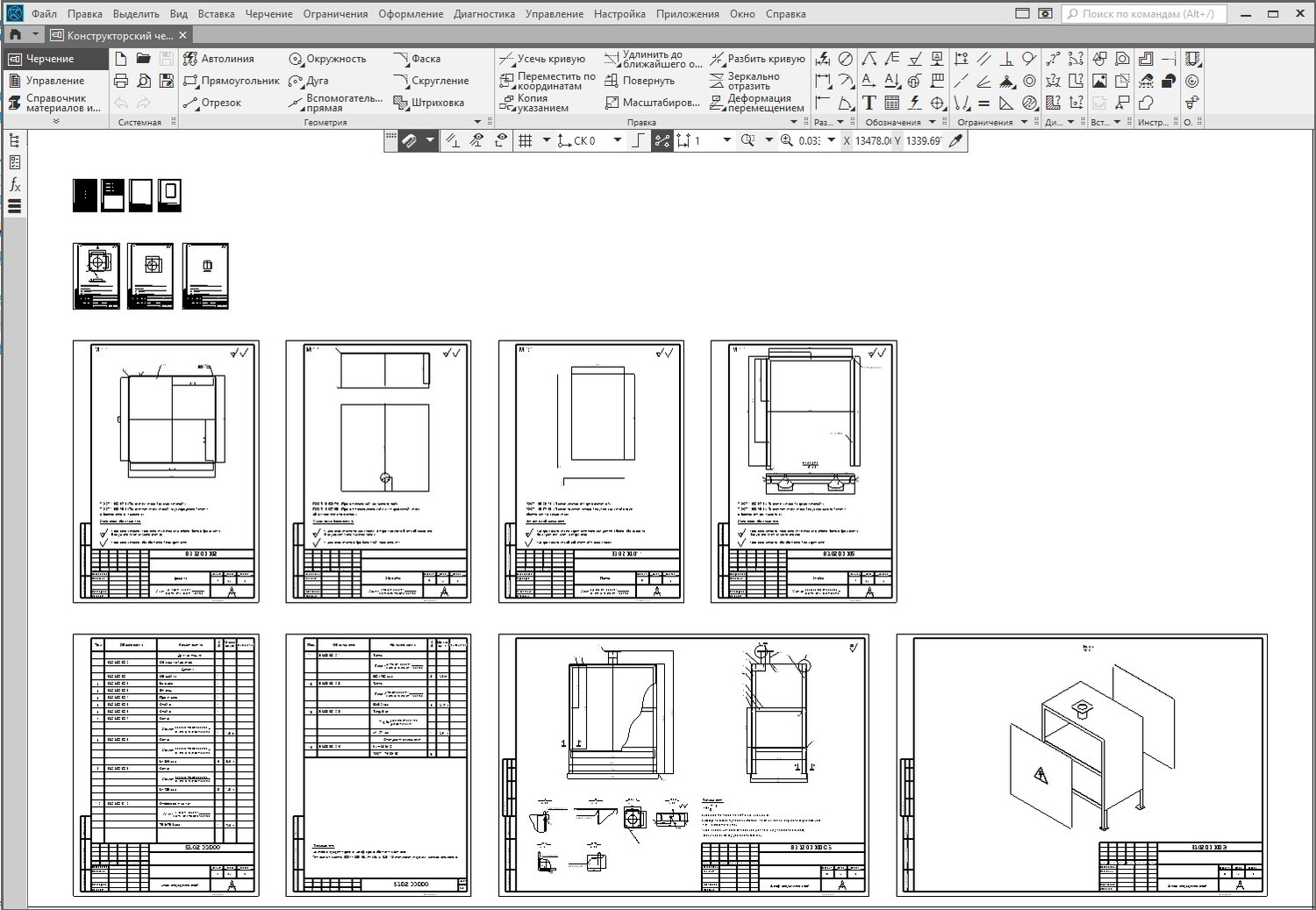

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

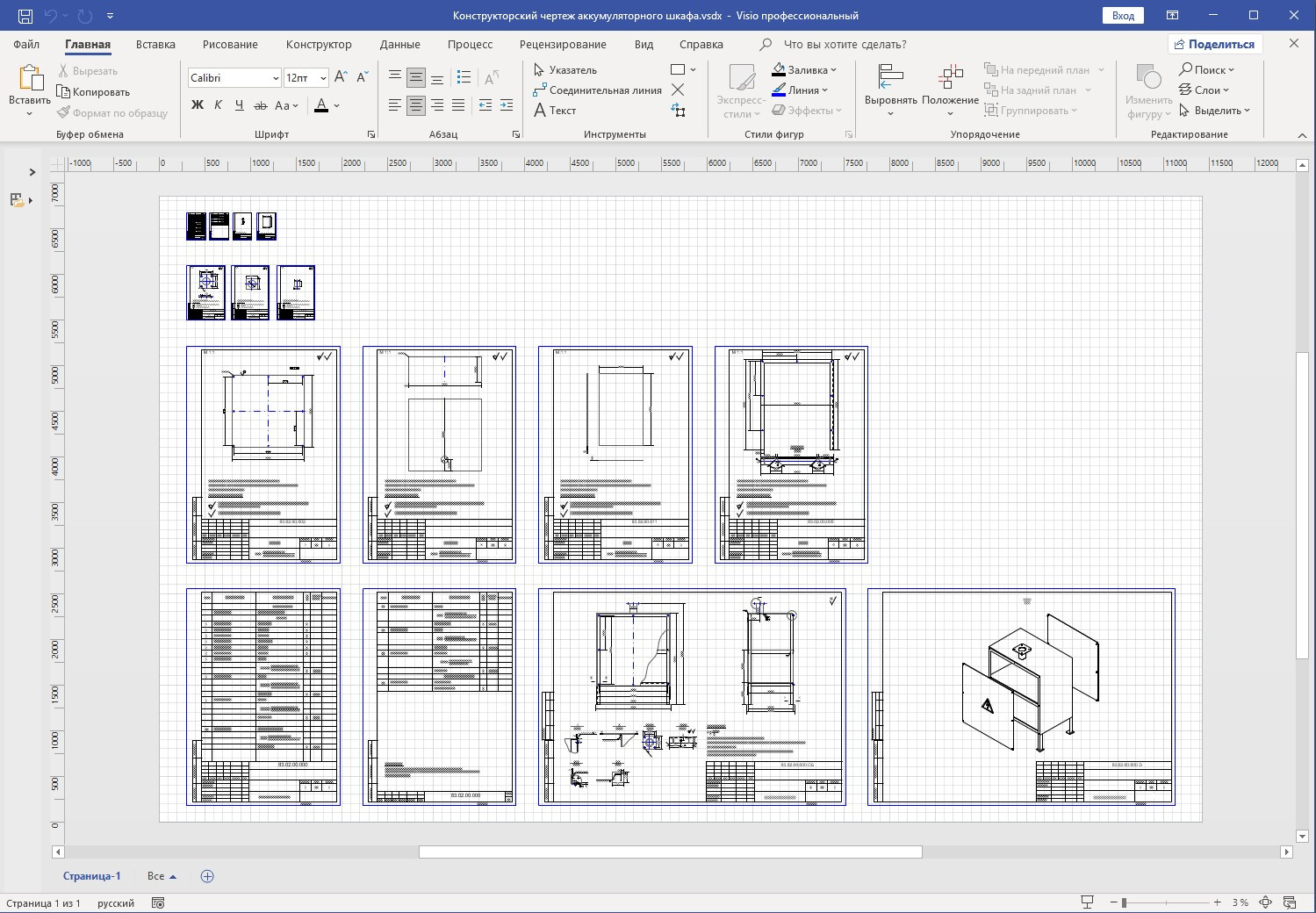

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
