Чертежи охладителей для датчиков давления

Обеспечьте точность проектирования и производства с помощью профессионального набора чертежей охладителей для контрольно‑измерительных приборов и автоматики (КИПиА). Готовые цифровые файлы помогут сократить время на разработку и избежать ошибок при изготовлении компонентов.

Модели охладителей в комплекте чертежей

Набор включает детально проработанные чертежи трёх модификаций охладителей, каждая из которых адаптирована под конкретные эксплуатационные задачи:

• Охладитель ОС100‑ОХ28 — модель с диаметром 28 мм, оптимальна для систем со средними параметрами давления и температуры.
• Охладитель ОС100‑ОХ50 — усиленная версия с диаметром 50 мм для применения в условиях повышенных тепловых нагрузок.
• Охладитель ОС100/ОК100 — компактная модель с диаметром всего 3 мм, подходит для компактных установок и ограниченного пространства.

Что вы получаете: особенности чертежей

Каждый файл в наборе выполнен с максимальной точностью и содержит полный комплект данных для производства:

• масштаб 1:1 — чертежи готовы к непосредственному использованию без пересчёта размеров;
• полная размерная сетка — указаны все ключевые габариты;

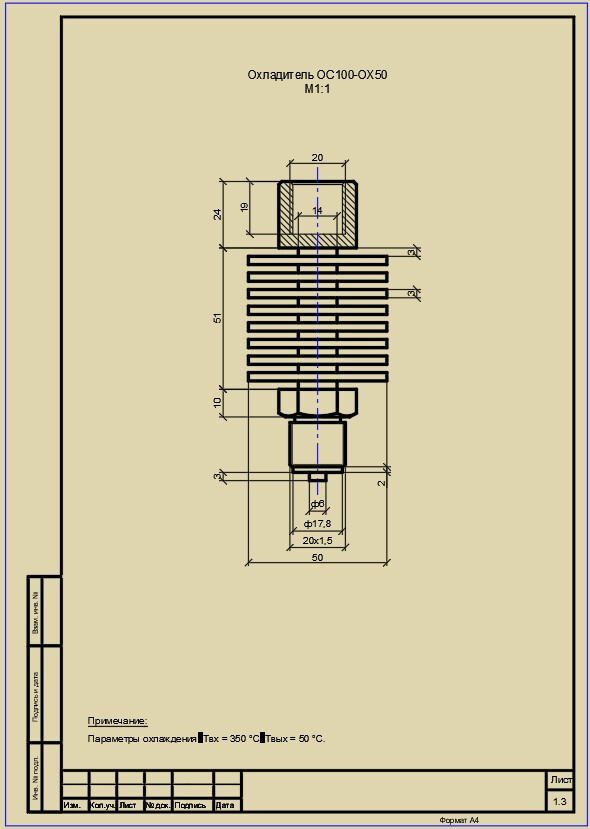

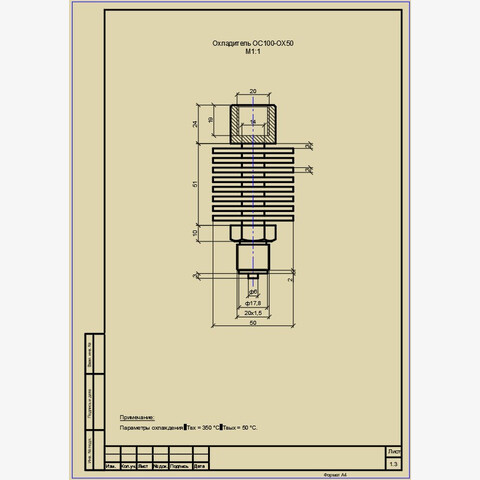

• детальный разрез с чётким обозначением резьбы — позволяет точно определить тип и параметры резьбового соединения;
• подробная прорисовка конструктивных элементов — визуализированы все узлы и переходы, включая зоны контакта с датчиками давления.

Цифровой формат чертежей обеспечивает удобство работы: их легко интегрировать в инженерные CAD‑системы, масштабировать при необходимости и использовать для создания спецификаций.

Форматы файлов:

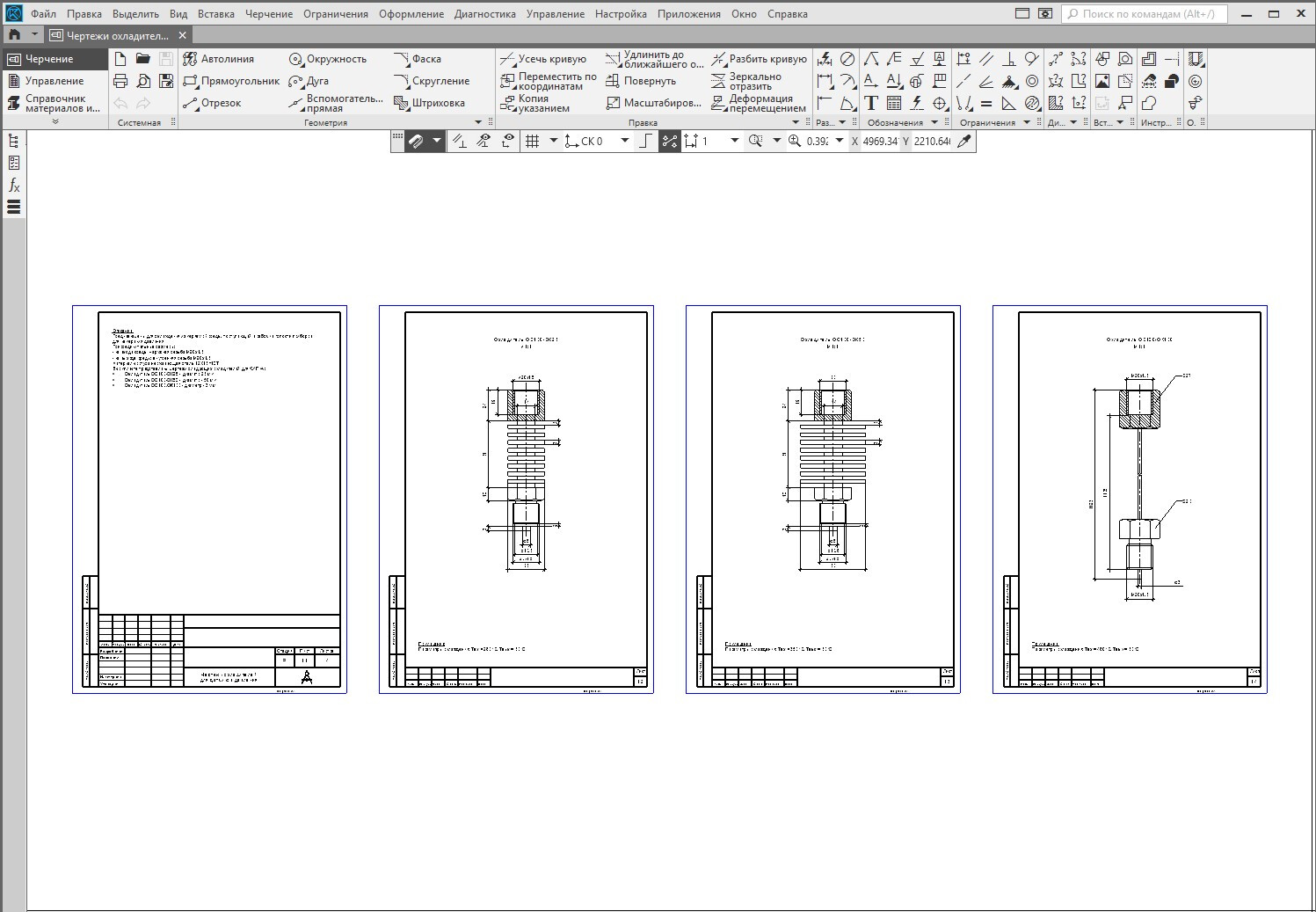

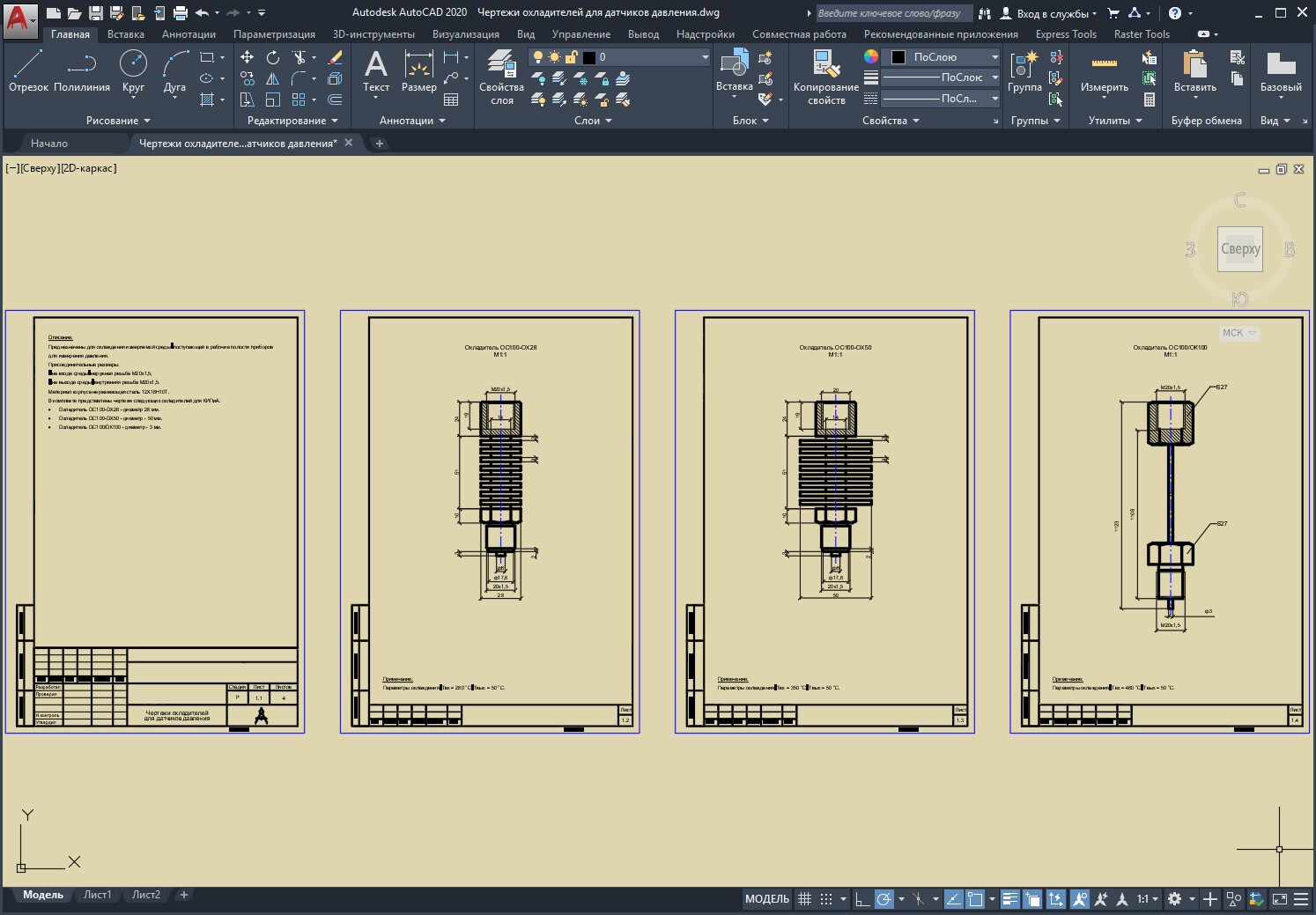

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

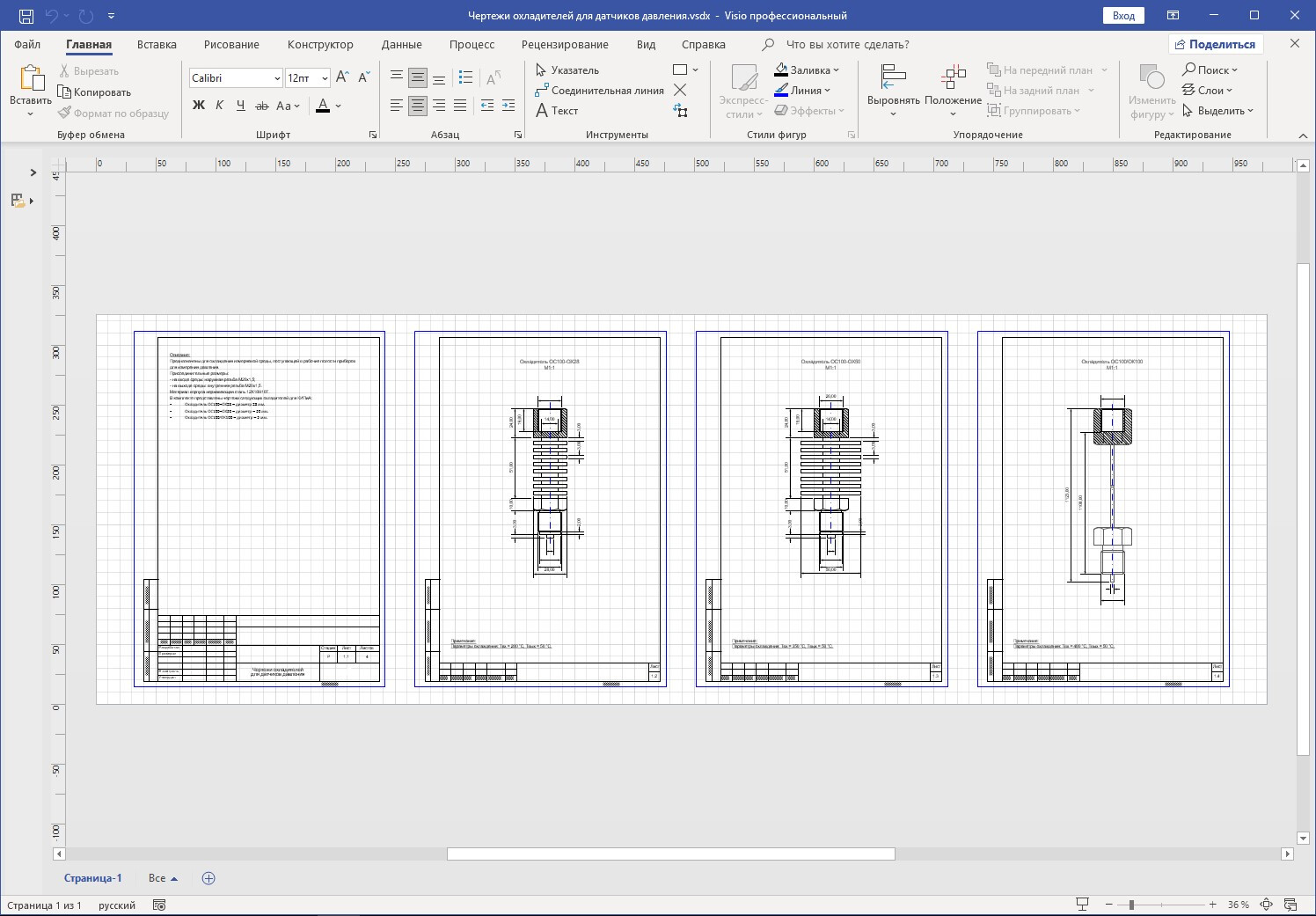

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
