3D модели крестов КРФ по ГОСТ 5525-88

Твёрдотельные модели соединительных элементов для трубопроводных сетей

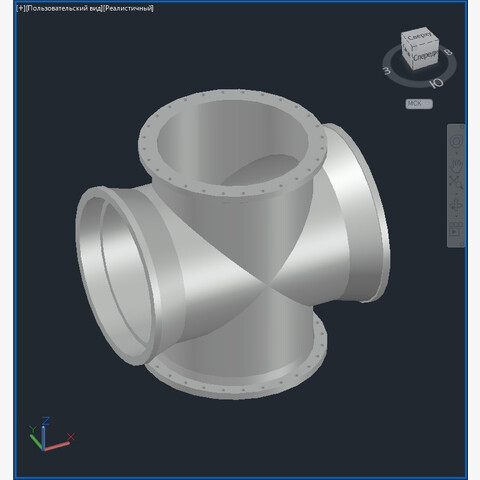

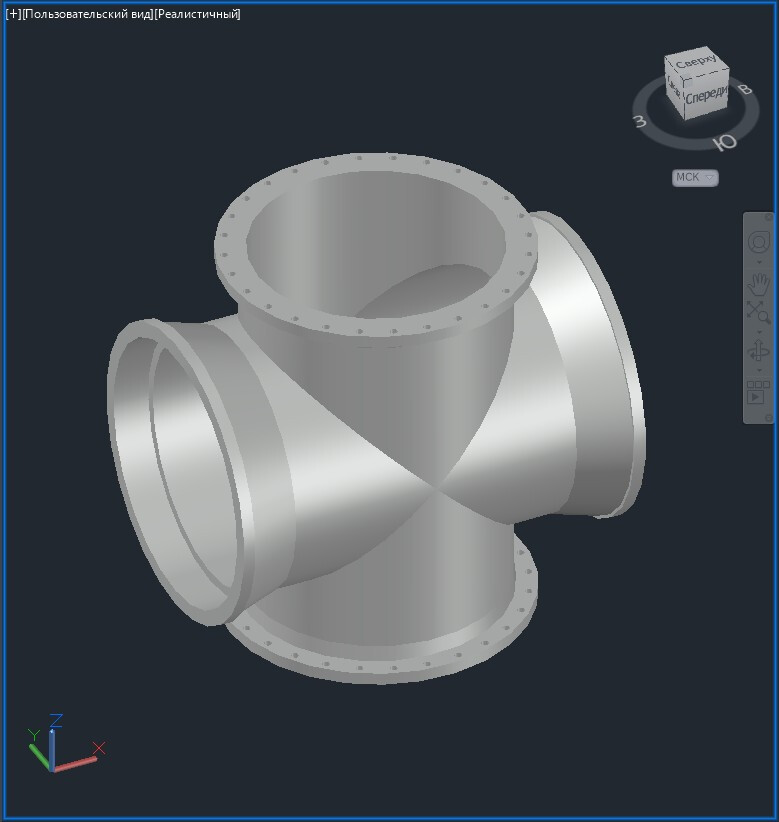

Коллекция трёхмерных моделей крестов раструб‑фланец (тип КРФ), выполненных в полном соответствии с требованиями ГОСТ 5525‑88. Изделия предназначены для применения в трубопроводных системах и изготавливаются методом литья в песчаные формы — эта технология обеспечивает необходимую прочность и герметичность соединений. Комплект включает все типоразмеры, что позволяет подбирать элементы под конкретные проектные задачи без необходимости доработки базовых решений.

Особенности комплекта и удобство подбора номенклатуры

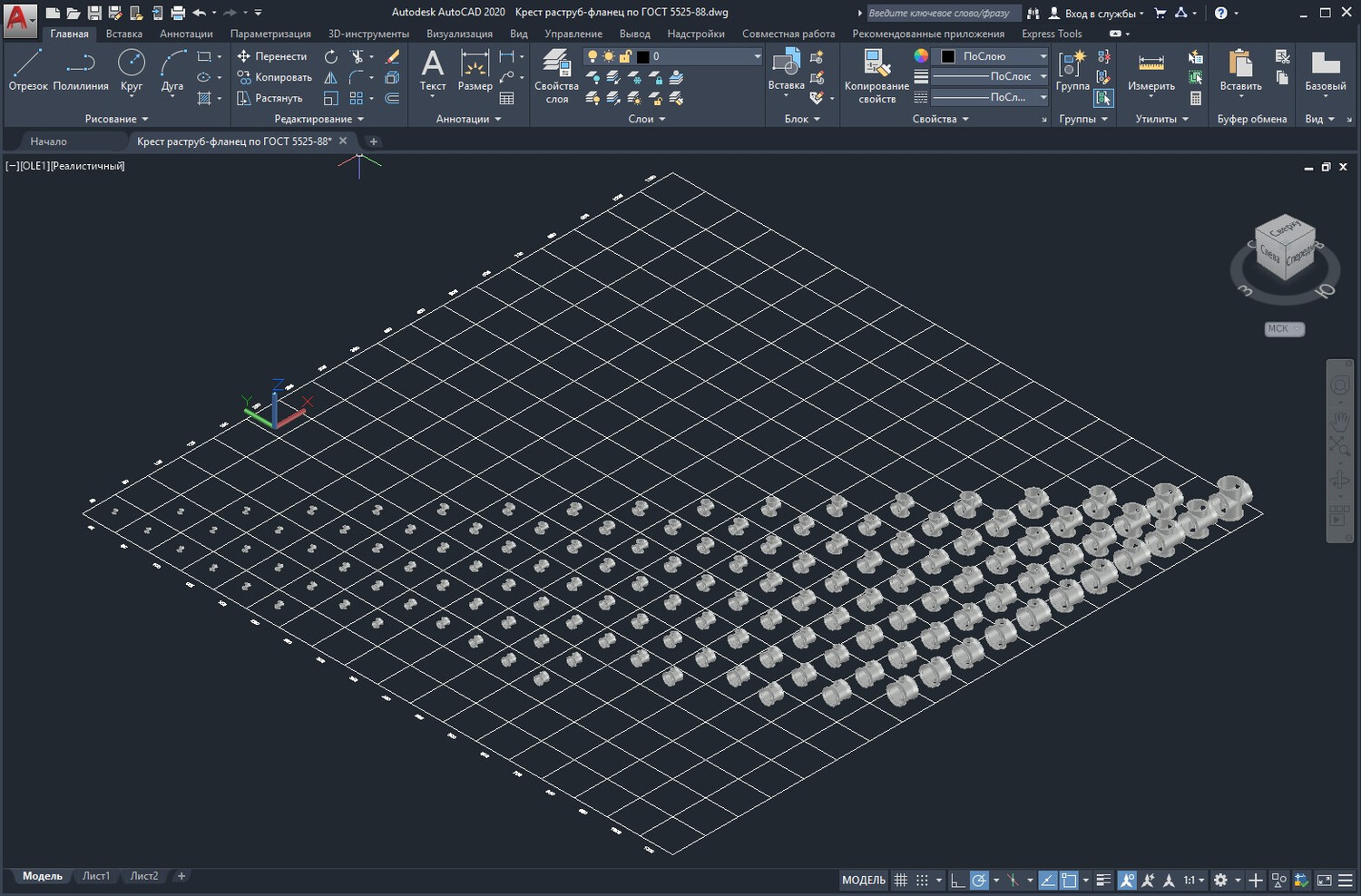

• Информационная сетка с параметрами: каждая модель размещена на информационной сетке, где указан типоразмер — это ускоряет поиск нужной позиции и упрощает формирование спецификаций;
• Твёрдотельное моделирование (тип «ТЕЛО»): все элементы представлены как полноценные объёмные тела, что гарантирует корректную геометрию при любых проектных операциях — сборке, сечениях, расчётах пересечений, проверке зазоров и формировании ведомостей материалов;
• Технологическая проработка конструктивных зон: в моделях учтены особенности литой структуры, геометрия раструбов и фланцевых поверхностей, а также зоны уплотнений — это важно при проверке совместимости с ответными элементами и при подготовке рабочих чертежей.

Возможности интеграции в САПР и подготовка документации

Модели адаптированы для эффективной работы в распространённых инженерных средах. С помощью штатных средств экспорта доступны следующие операции:

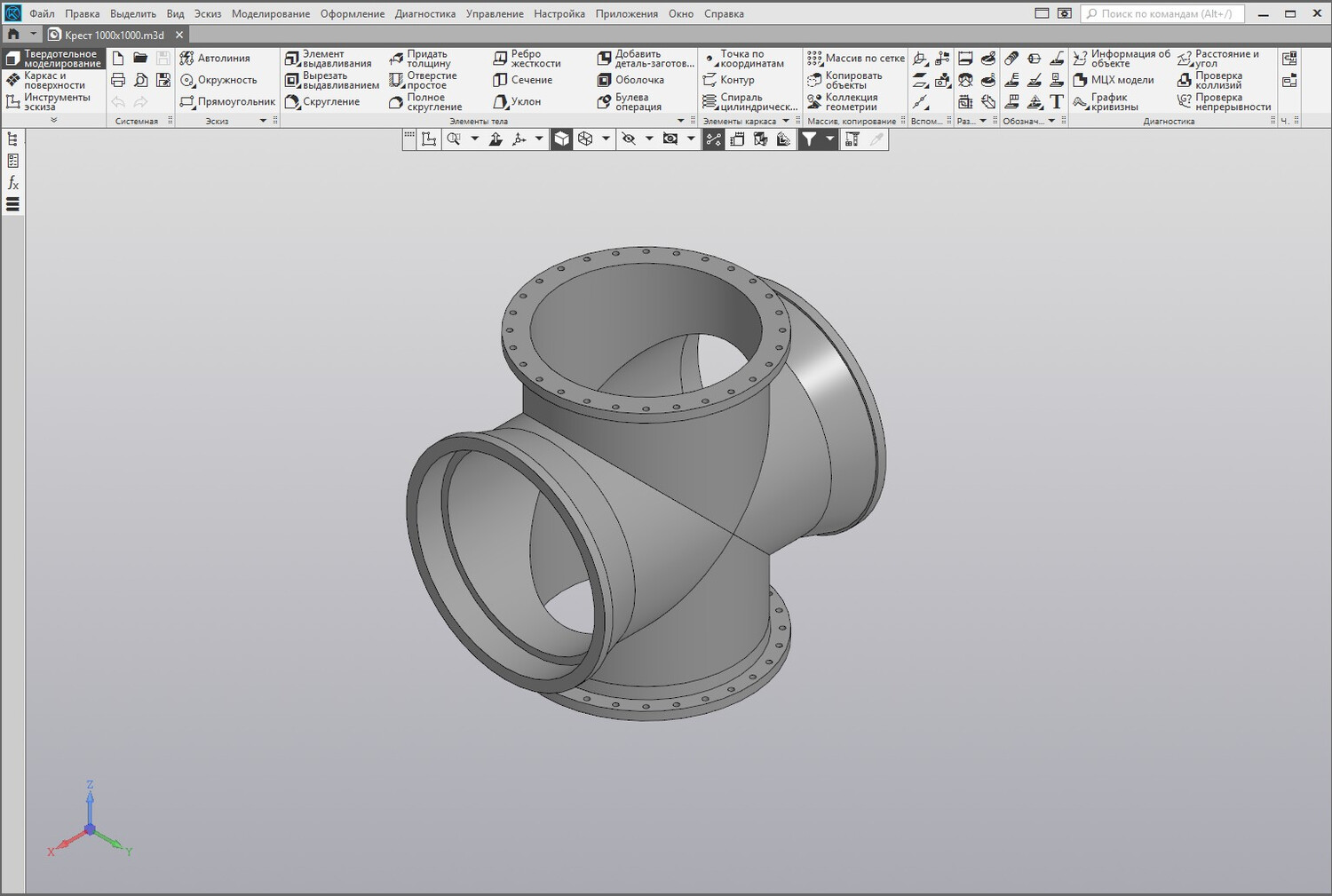

• Перенос 3D‑геометрии в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие;

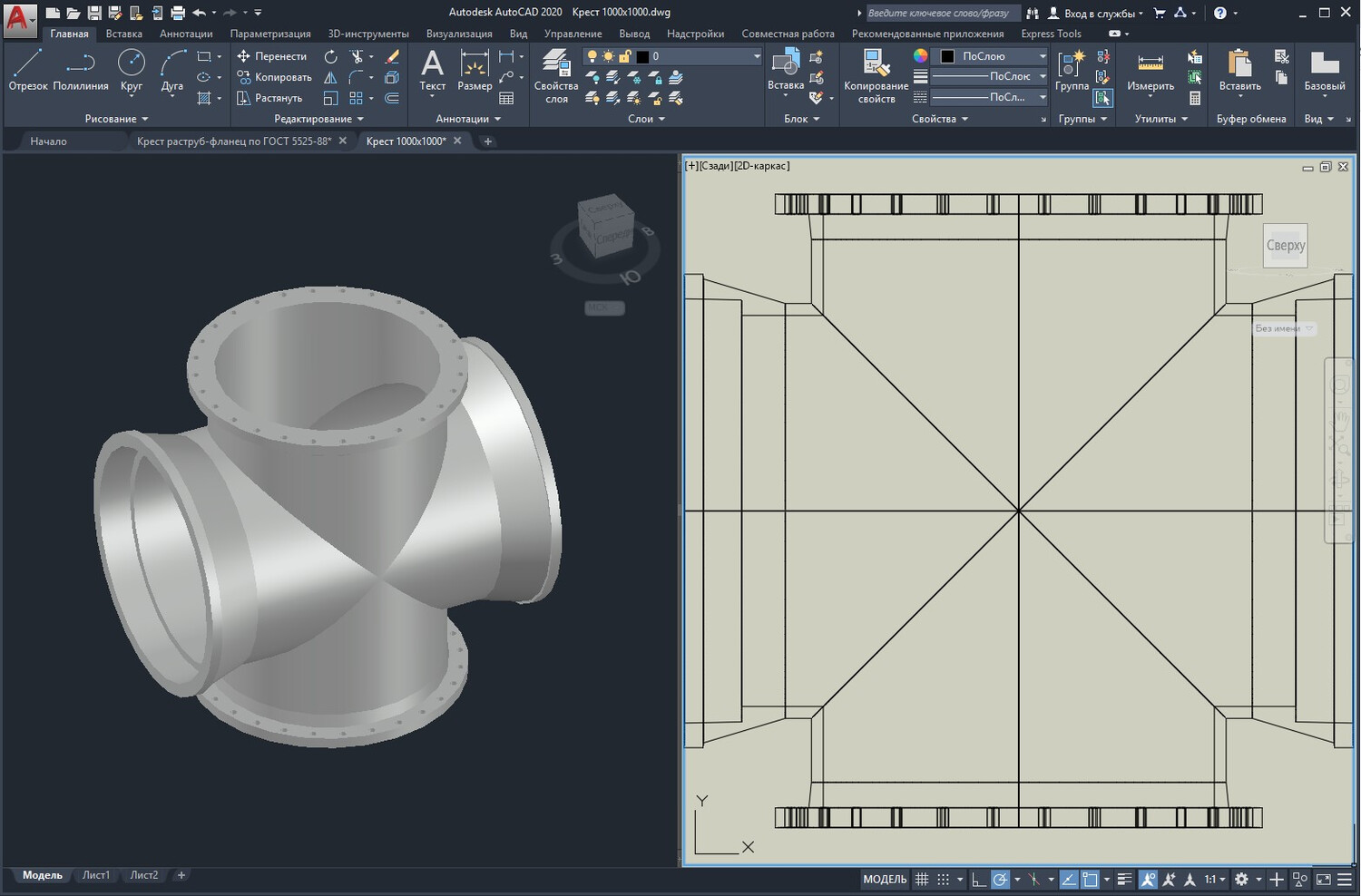

• Формирование 2D‑чертежей непосредственно на базе трёхмерной модели для оформления конструкторской документации;
• Построение разрезов и сечений для детализации узлов соединения и проверки сопряжений с трубами и фланцами;
• Встраивание крестов в сборочные единицы, спецификации и ведомости оборудования, а также проведение проверок на коллизии в сложных узлах трубопроводов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
