3D модели колен УФ по ГОСТ 5525-88

Что входит в комплект 3D‑моделей колен УФ

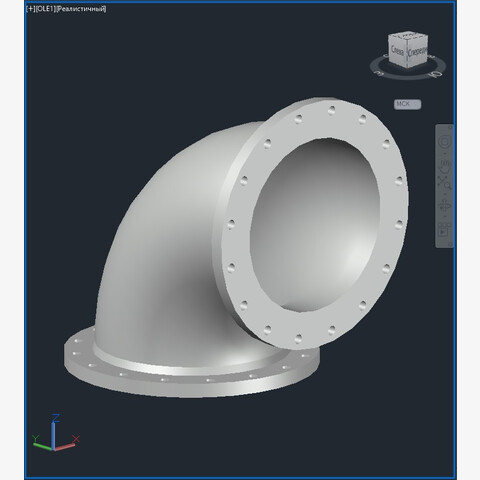

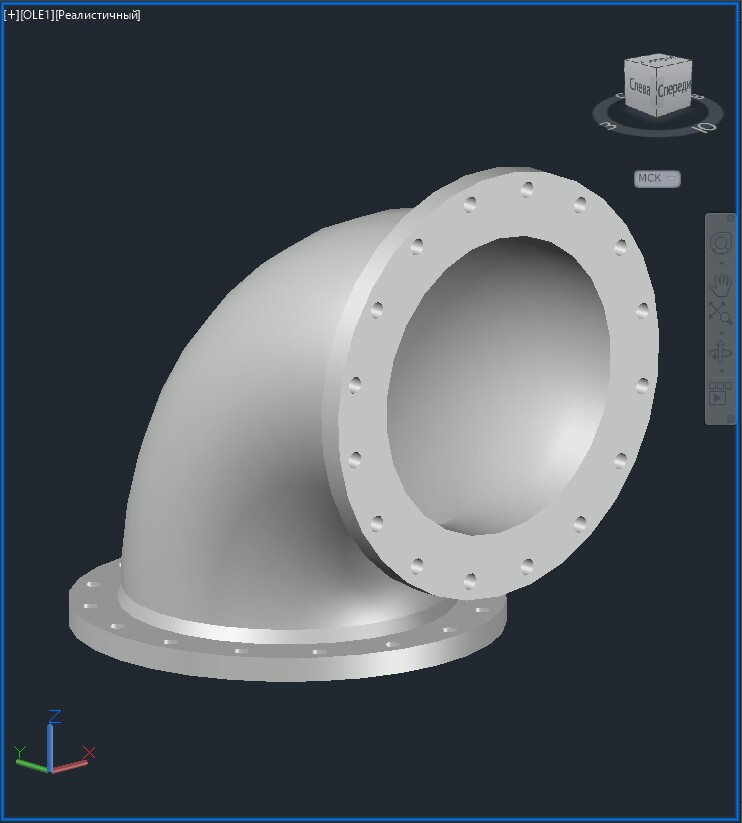

Предлагаем набор цифровых моделей фланцевых колен типа УФ, разработанных в полном соответствии с ГОСТ 5525‑88. Конструктив моделей точно отражает особенности изделий, изготавливаемых методом литья в песчаные формы — это позволяет учитывать реальные технологические припуски, геометрию литейных уклонов и прочие нюансы, критичные при деталировке и сборке.

В комплект включены все типоразмеры фланцевых колен, востребованные в практике проектирования трубопроводов. Наличие полной линейки типоразмеров избавляет от необходимости достраивать недостающие позиции и ускоряет подбор нужного элемента под параметры трассы.

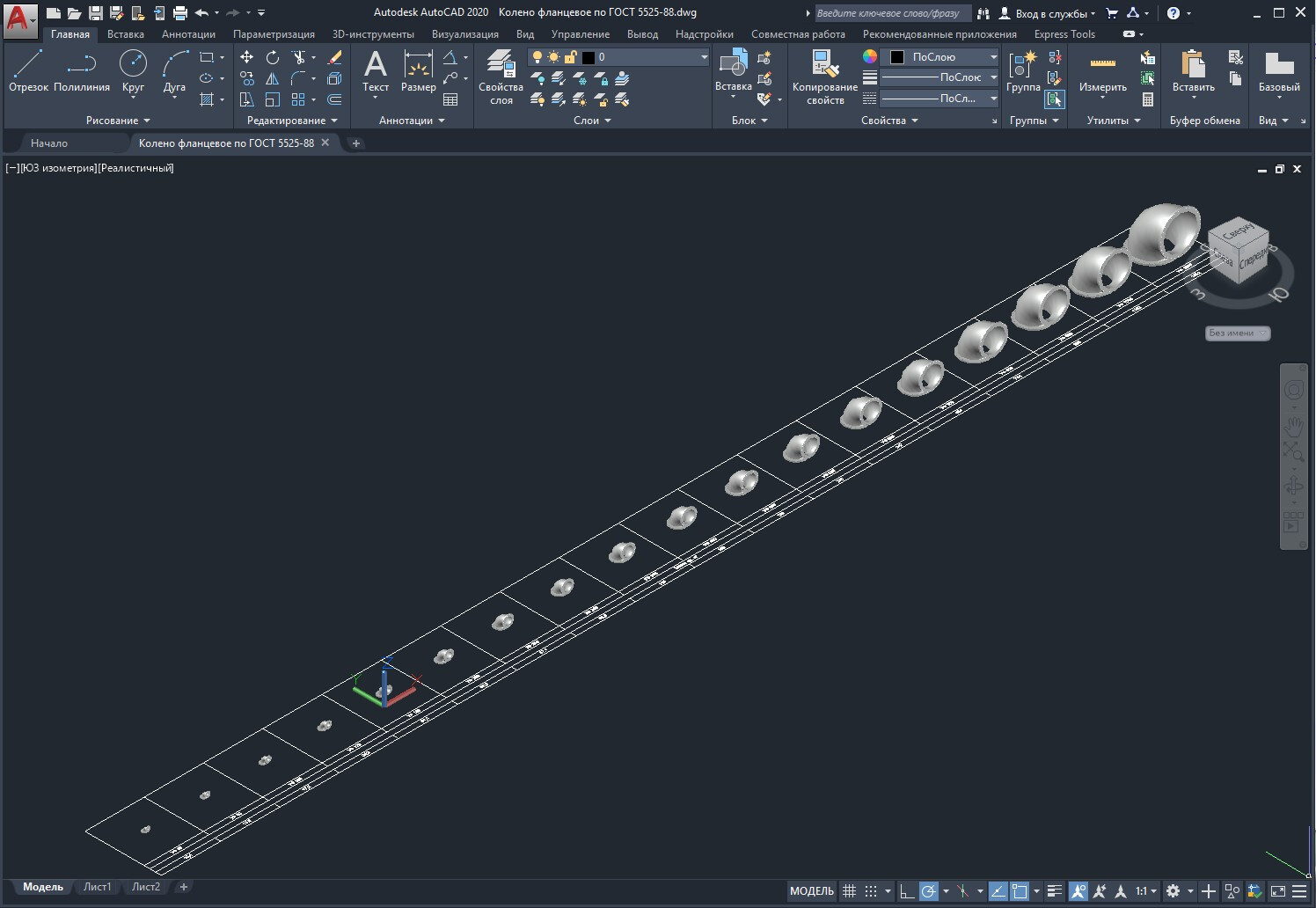

Каждая модель размещена на информационной сетке, где чётко указаны типоразмер и масса изделия. Такая визуализация помогает быстро сопоставлять варианты, корректно оценивать нагрузки на опорные конструкции, планировать транспортировку и формировать спецификации с точными весовыми характеристиками.

Возможности работы в САПР и практическая ценность для проекта

Все модели выполнены в формате «ТЕЛО» — это твердотельное моделирование, которое передаёт геометрию изделия максимально достоверно, без упрощений и аппроксимаций. Такой уровень детализации необходим для корректной проверки сопряжений фланцев, расчёта объёмов, построения сечений и подготовки данных для производства.

Комплект полностью совместим с профессиональными САПР‑системами. С помощью стандартных инструментов вы можете:

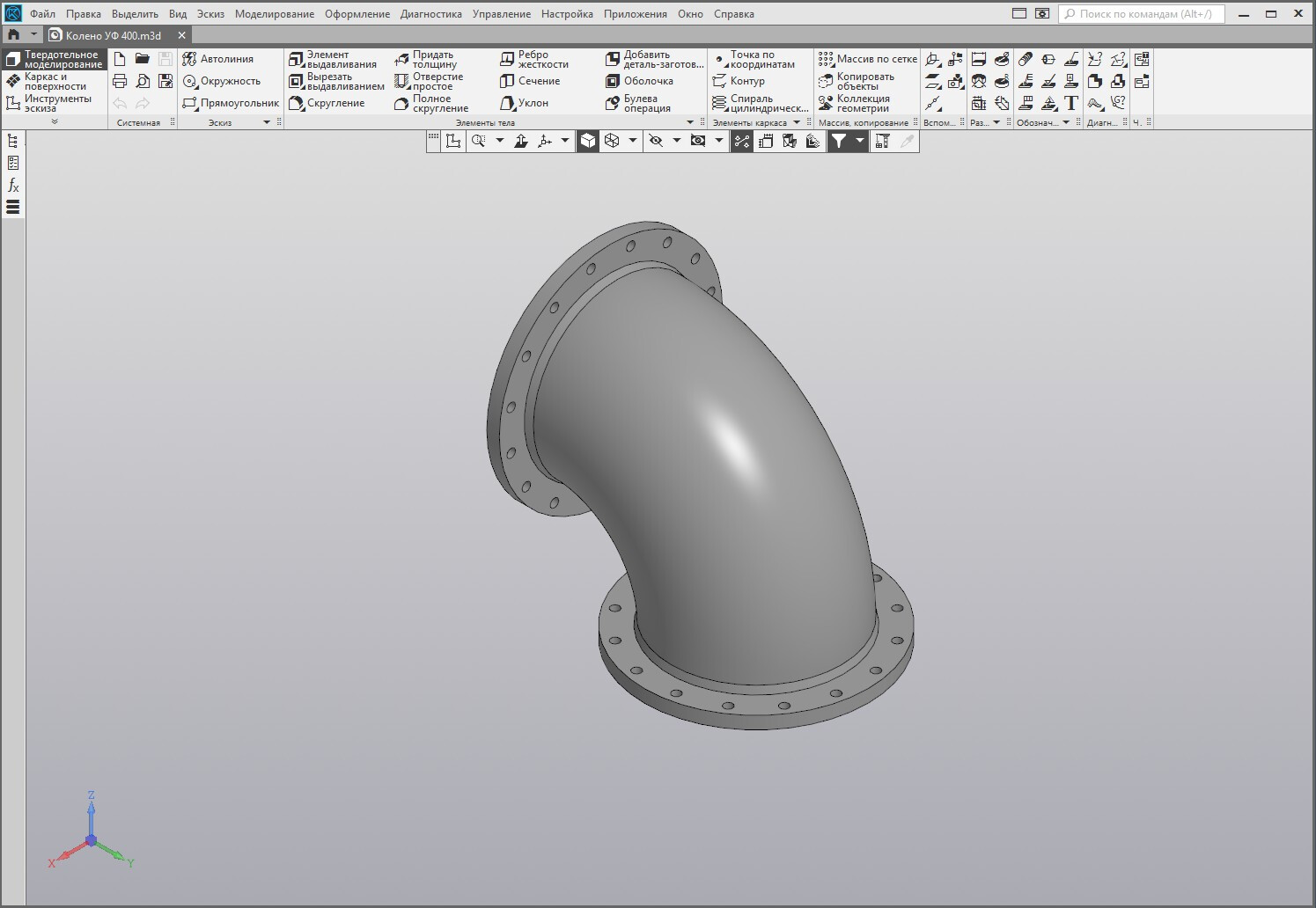

• экспортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие среды;

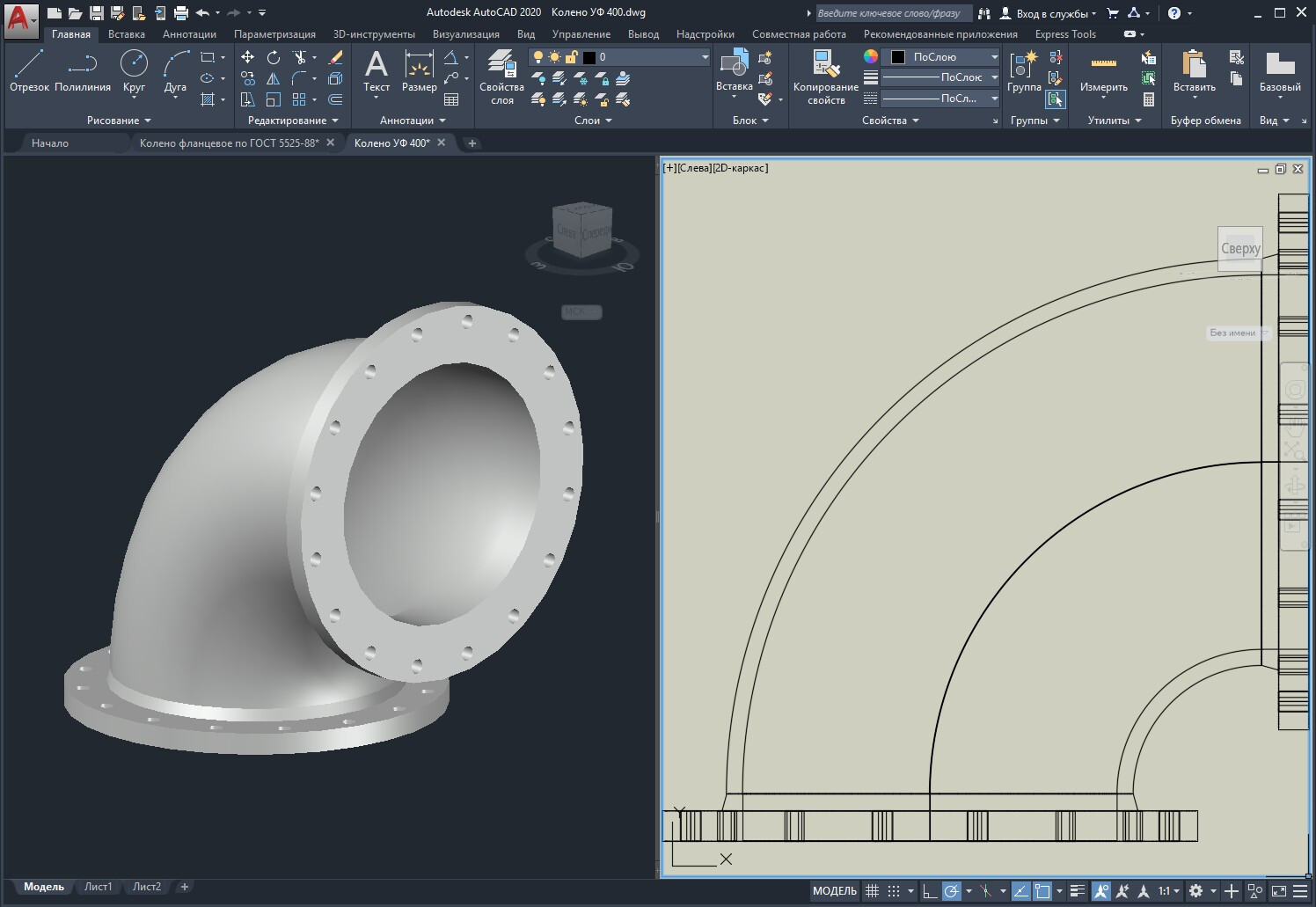

• выгружать 2D‑чертежи для включения в рабочую документацию;
• строить разрезы, сечения и проекции для деталировки узлов;
• интегрировать модели в сводные цифровые модели объектов и BIM‑среды;
• проверять собираемость и выявлять коллизии при плотной компоновке трубопроводной арматуры и фасонных частей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
