3D модели двойных раструбов по ГОСТ 5525-88

Цифровая библиотека литых фасонных деталей для трубопроводов: все типоразмеры по ГОСТ 5525-88

Предлагаем комплект 3D-моделей двойных раструбов типа ДР, изготовленных методом литья в песчаные формы и применяемых для соединения трубопроводов. Двойной раструб — фасонная деталь с двумя раструбными концами, позволяющая стыковать трубы одинакового или различного диаметра, компенсировать небольшие смещения осей и обеспечивать герметичность стыка. Такие соединения традиционно используются на напорных водопроводных и канализационных сетях, где требуется быстрый монтаж и надёжная заделка стыков.

Геометрия каждого изделия воспроизводит конструкцию по ГОСТ 5525-88.

Охват типоразмеров

В комплект вошли все типоразмеры двойных раструбов ДР, предусмотренные стандартом.

Организация на информационной сетке

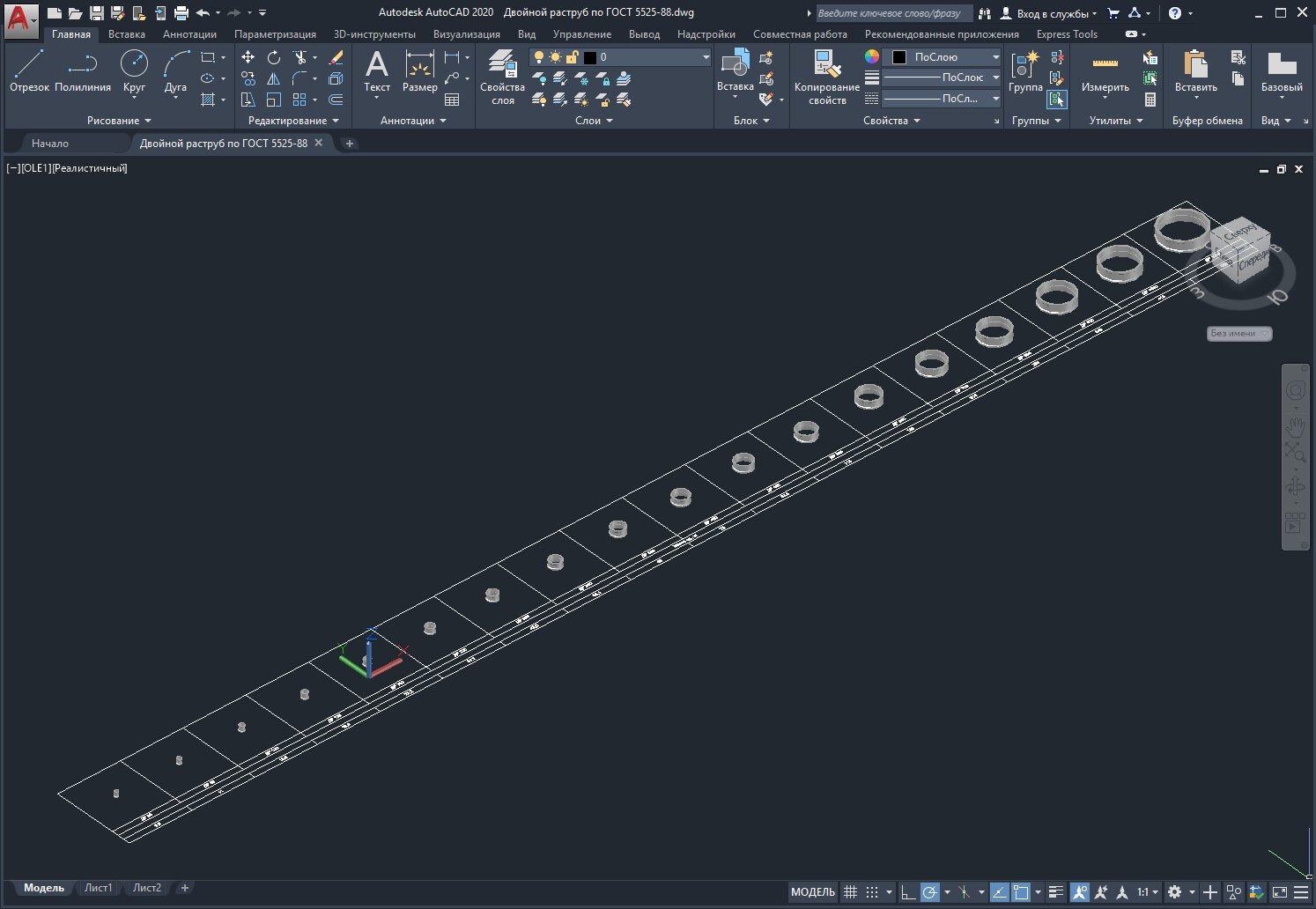

Модели размещены на информационной сетке — структурированном каталоге для быстрого подбора. Для каждого раструба указаны:

• типоразмер — обозначение по ГОСТ 5525-88, однозначно определяющее условный проход и исполнение детали;
• масса изделия — справочное значение для расчёта нагрузок на опоры, формирования спецификаций и логистического планирования.

Технология моделирования

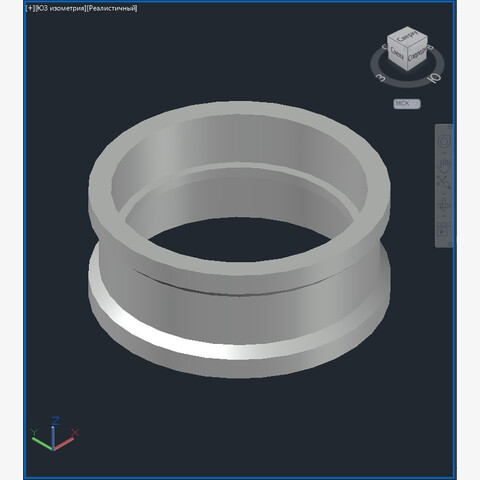

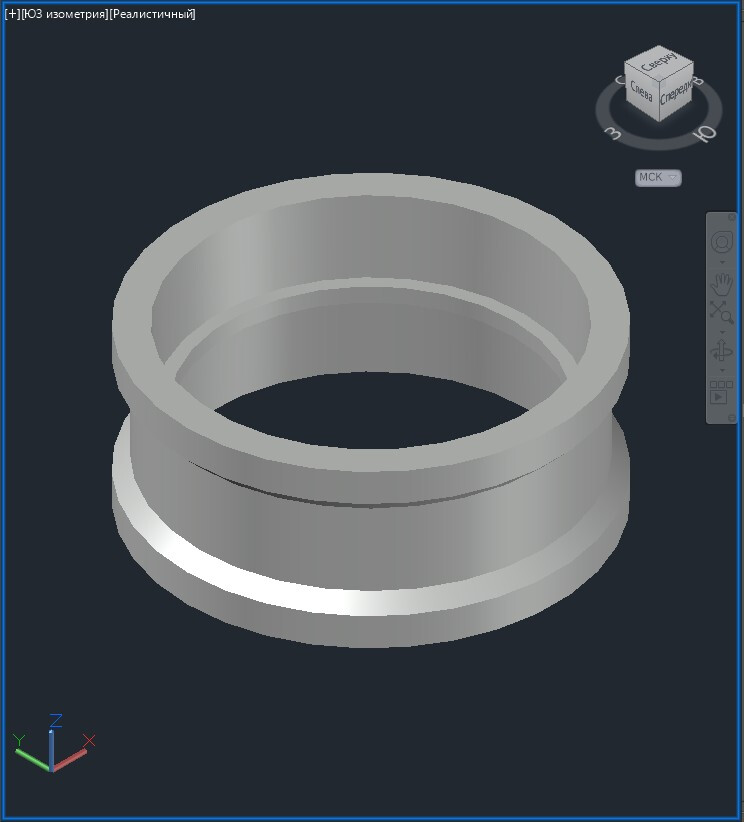

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в САПР и экспорт

Через штатные инструменты САПР пользователь может:

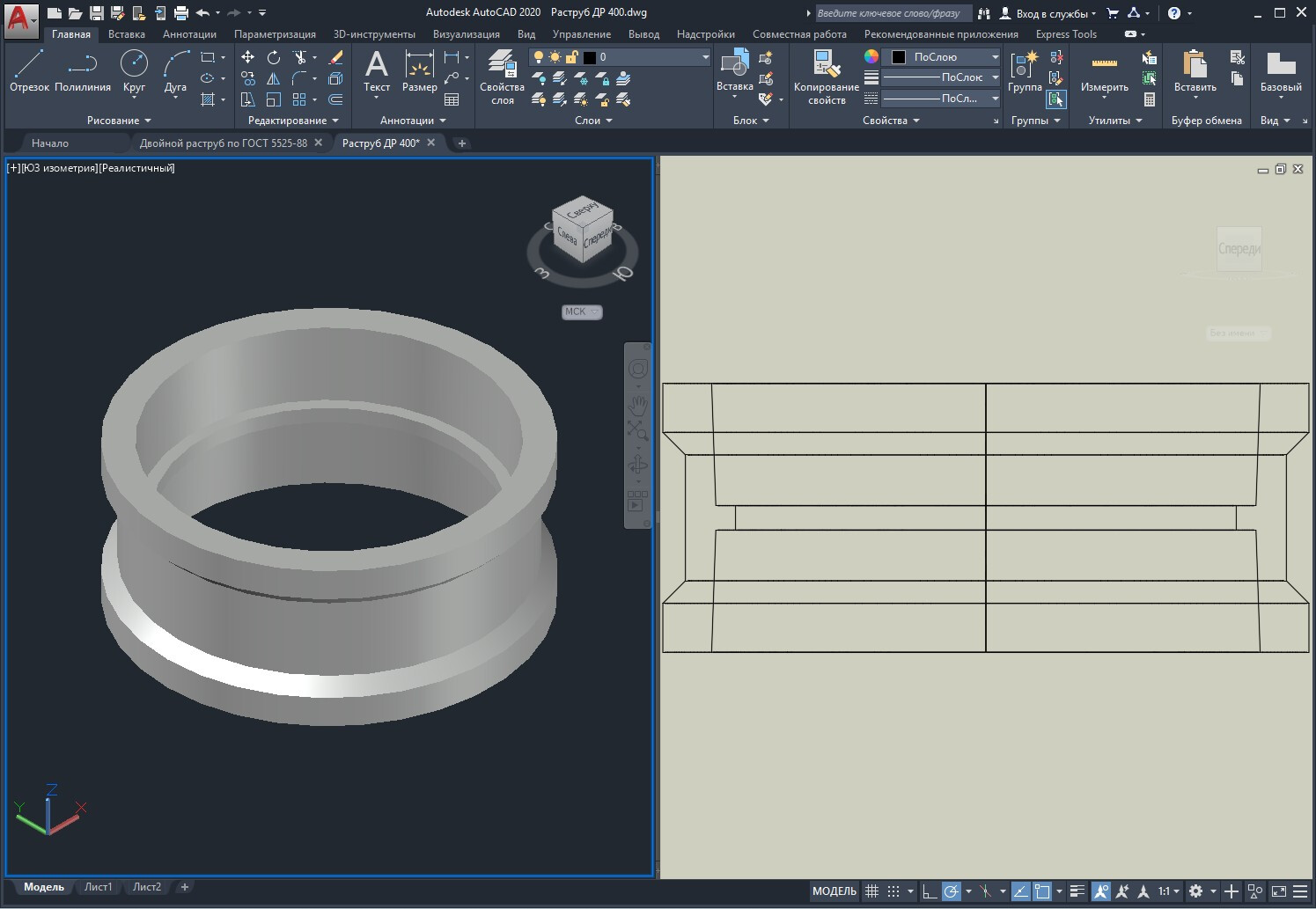

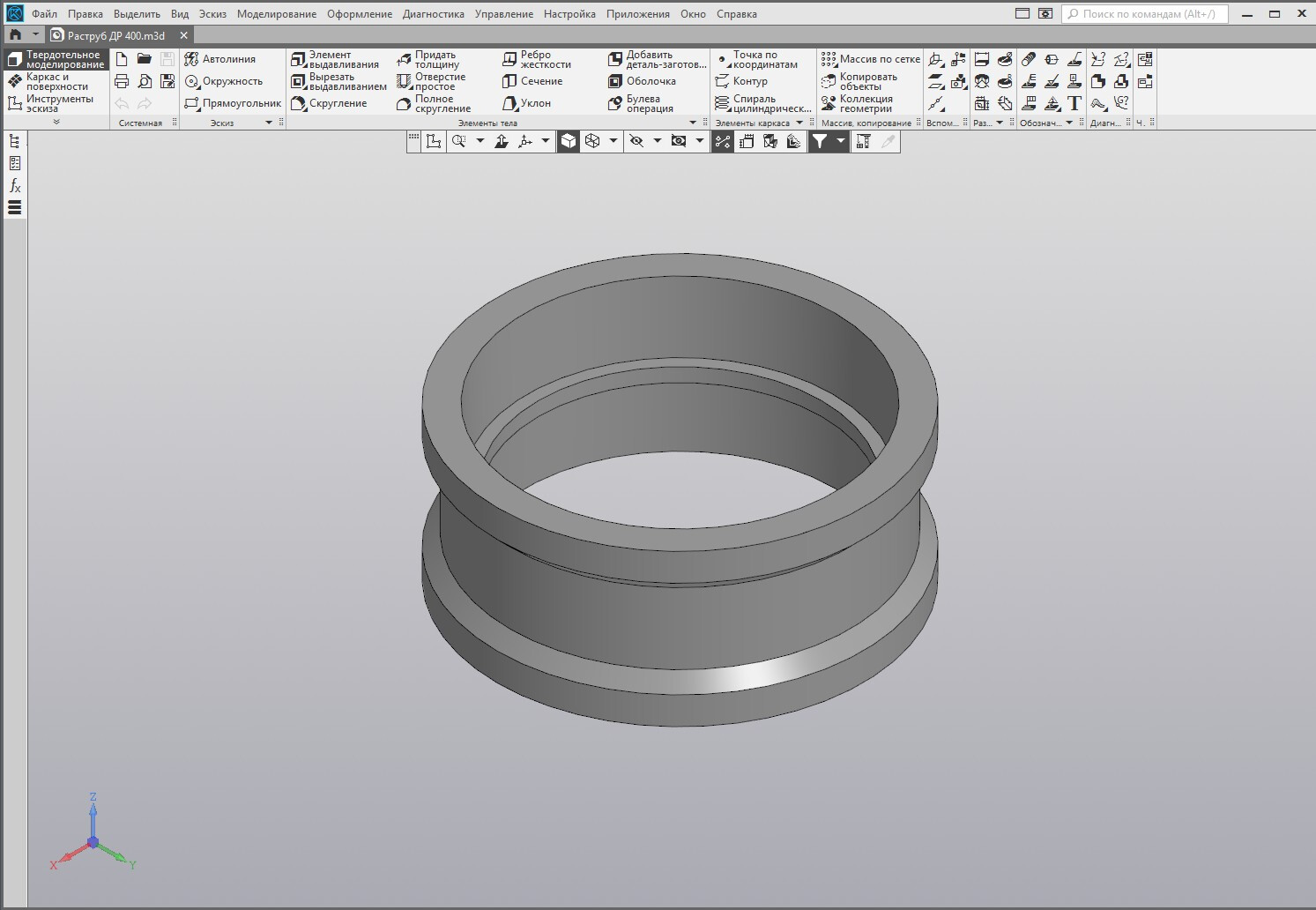

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;
• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщин стенок, раструбных зазоров и контроля соосности соединяемых труб.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
