3D модели колен УГР по ГОСТ 5525-88

Что входит в комплект цифровых моделей колен УГР

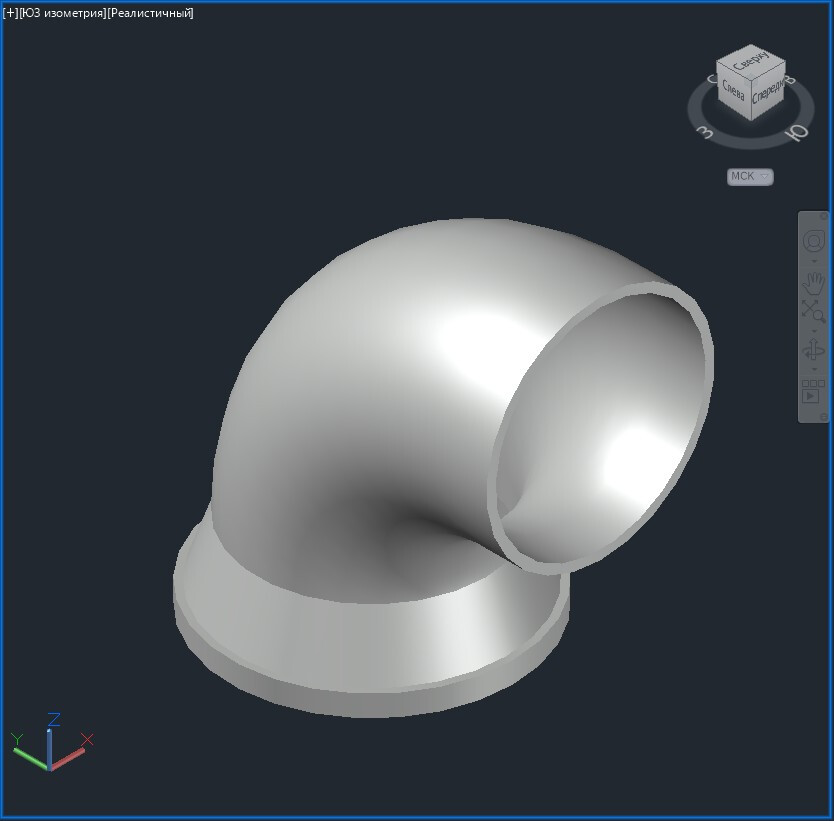

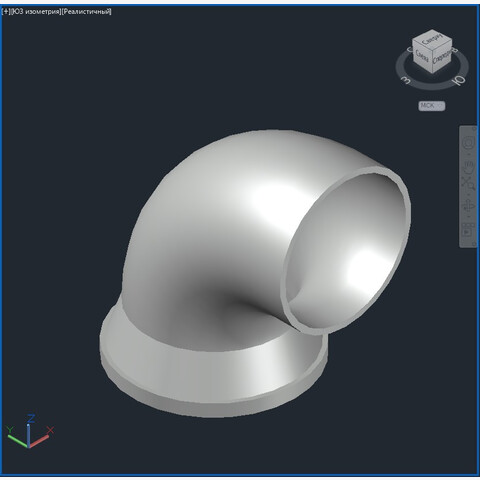

В наборе — 3D‑модели раструбно‑гладких колен типа УГР, спроектированных в строгом соответствии с ГОСТ 5525‑88. Изделия изначально рассчитаны на применение в трубопроводных системах и отражают конструктивные особенности продукции, получаемой методом литья в песчаные формы. Комплект охватывает все типоразмеры, востребованные в инженерных проектах, — вы сразу получаете полную линейку без необходимости достраивать отдельные позиции.

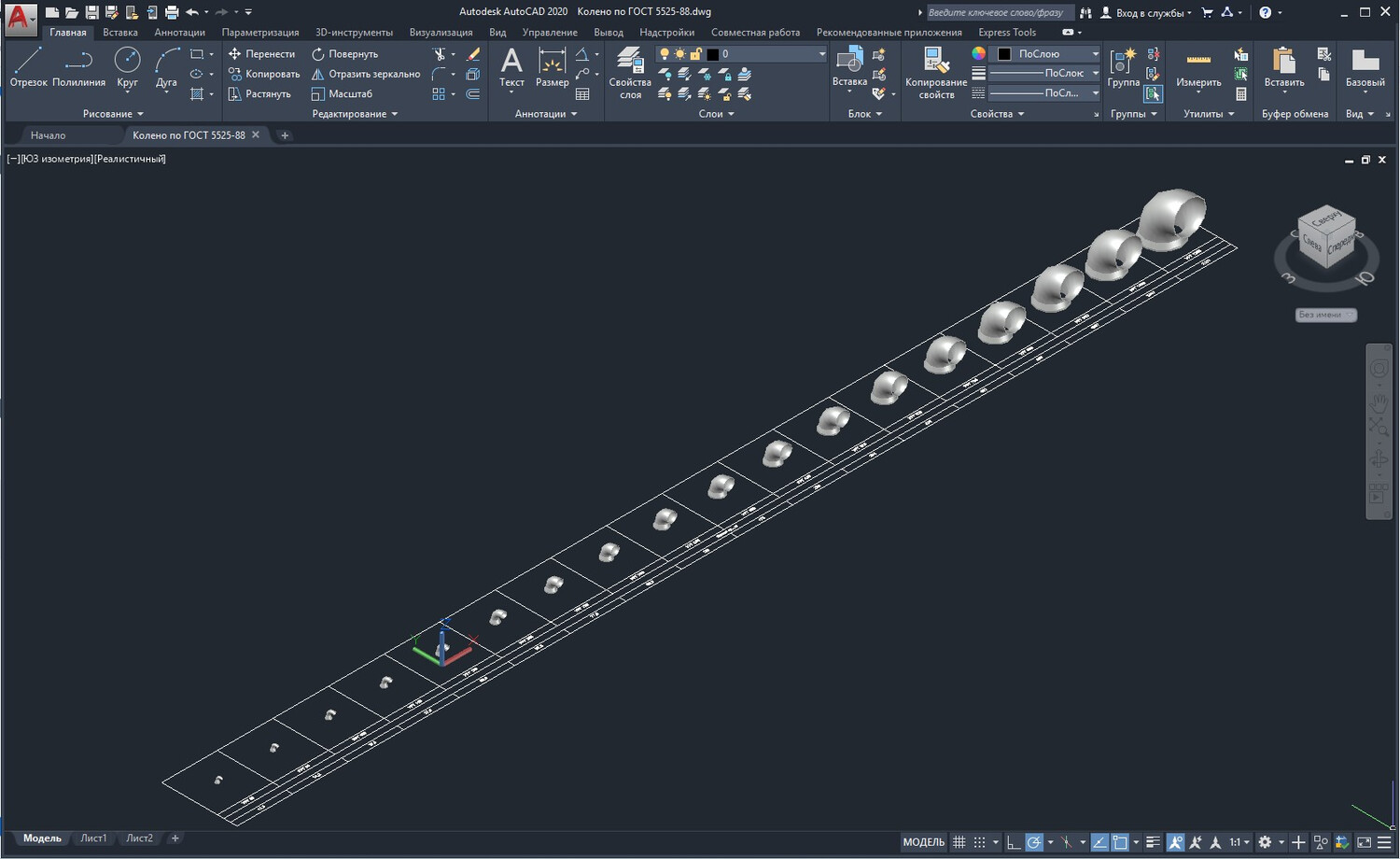

Каждая модель размещена на информационной сетке: на ней чётко указаны типоразмер и масса изделия. Это ускоряет подбор нужного элемента и позволяет сразу учитывать весовые характеристики при расчётах нагрузок и логистики.

Особенности моделирования и совместимость с САПР

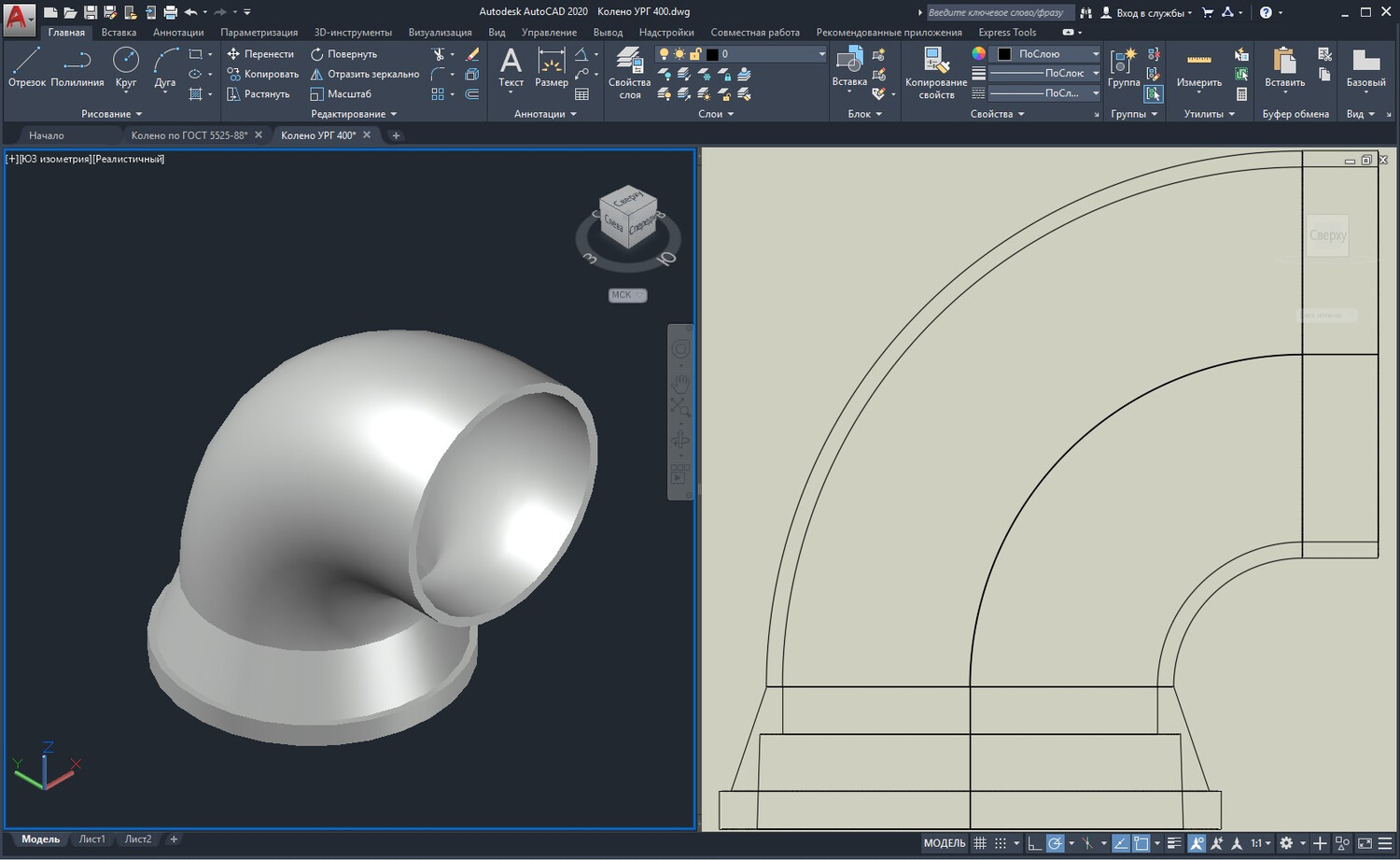

Все модели выполнены в формате «ТЕЛО» — это твердотельное моделирование, которое передаёт реальную геометрию изделия без упрощений и потерь. Такой подход даёт максимальную точность при дальнейших инженерных операциях: построении сечений, проверке сопряжений, расчёте объёмов и массы, а также при подготовке данных для производства.

Комплект полностью адаптирован под работу в профессиональных САПР. С помощью стандартных инструментов вы можете:

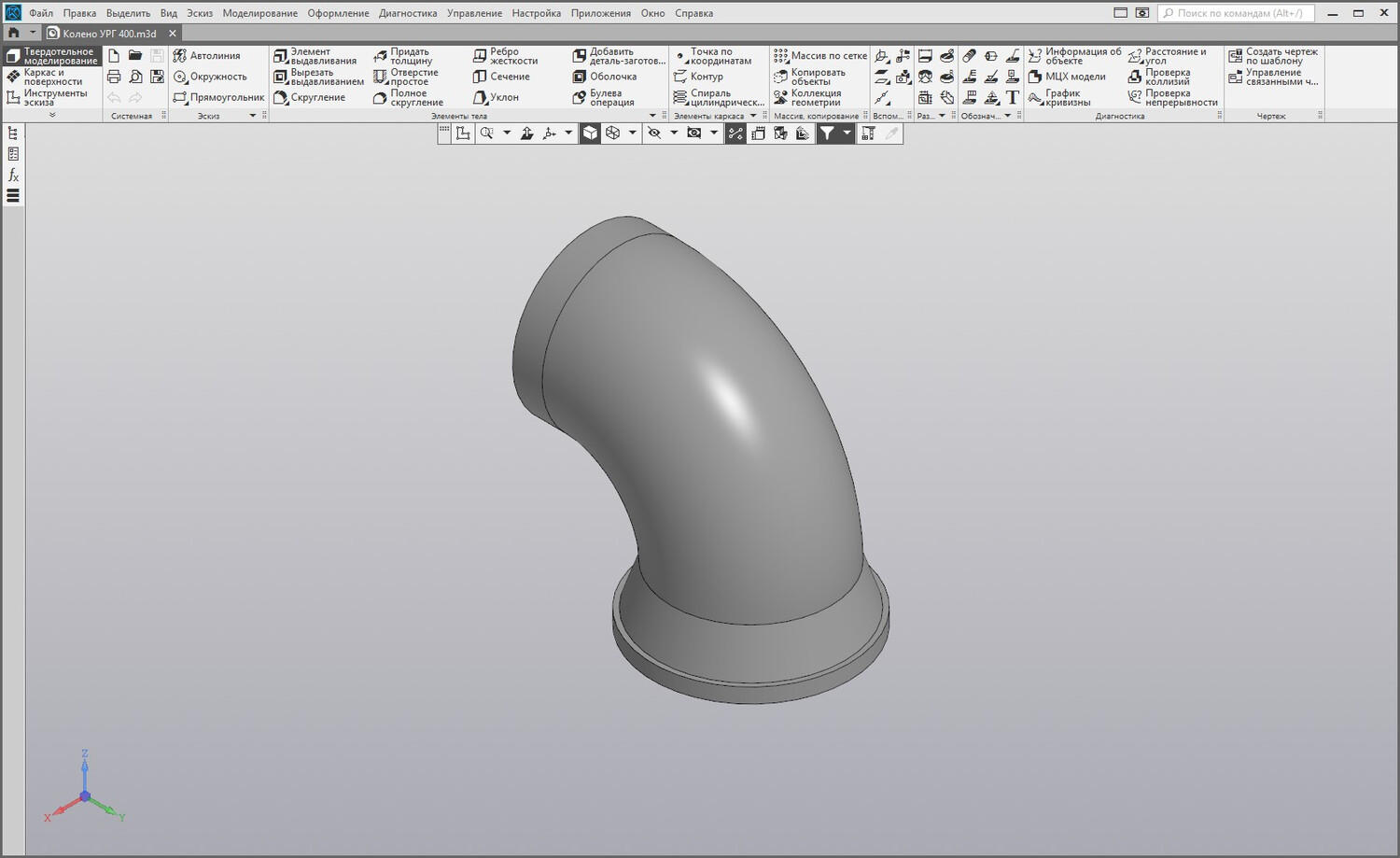

• экспортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие среды;
• выгружать 2D‑чертежи для документации и согласования;
• формировать разрезы, виды и проекции для рабочих чертежей;
• интегрировать модели в BIM‑среды и сводные цифровые модели объектов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
