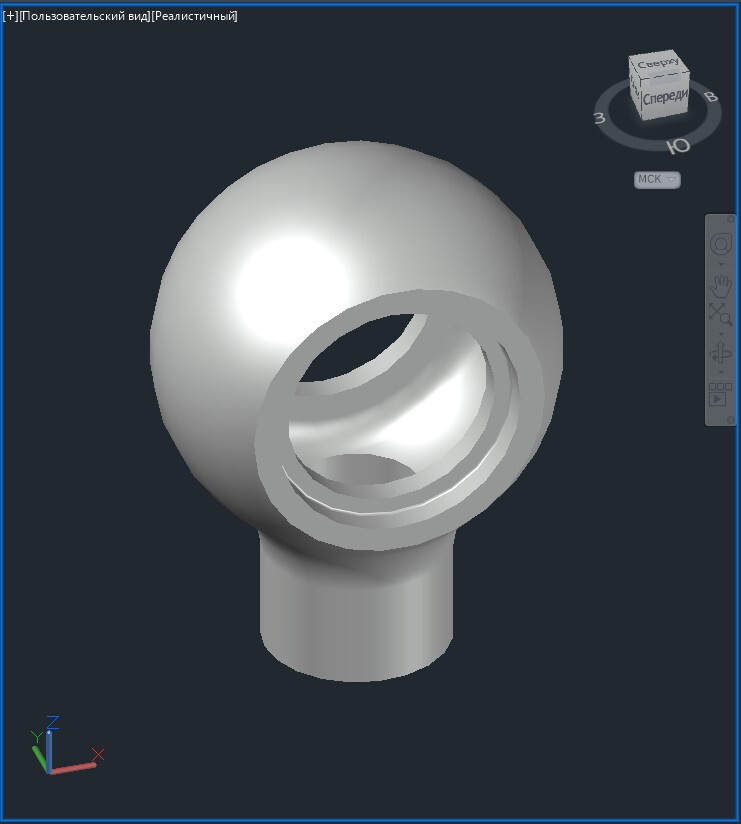

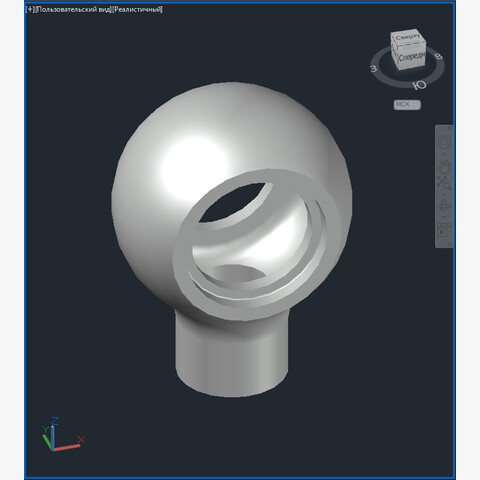

3D модели ниппелей по ОСТ 1 12537-76

Твёрдотельные модели соединительных элементов для трубопроводных систем летательных аппаратов

Коллекция трёхмерных моделей поворотных ниппелей, разработанных в строгом соответствии с отраслевым стандартом ОСТ 1 12537‑76. Изделия предназначены для надёжного соединения поворотных угольников с трубопроводами в жидкостных и газовых системах самолётов и вертолётов. Комплект охватывает все типоразмеры, что позволяет подбирать элементы под конкретные компоновочные задачи без необходимости доработки базовых геометрических решений.

Структура комплекта и удобство подбора

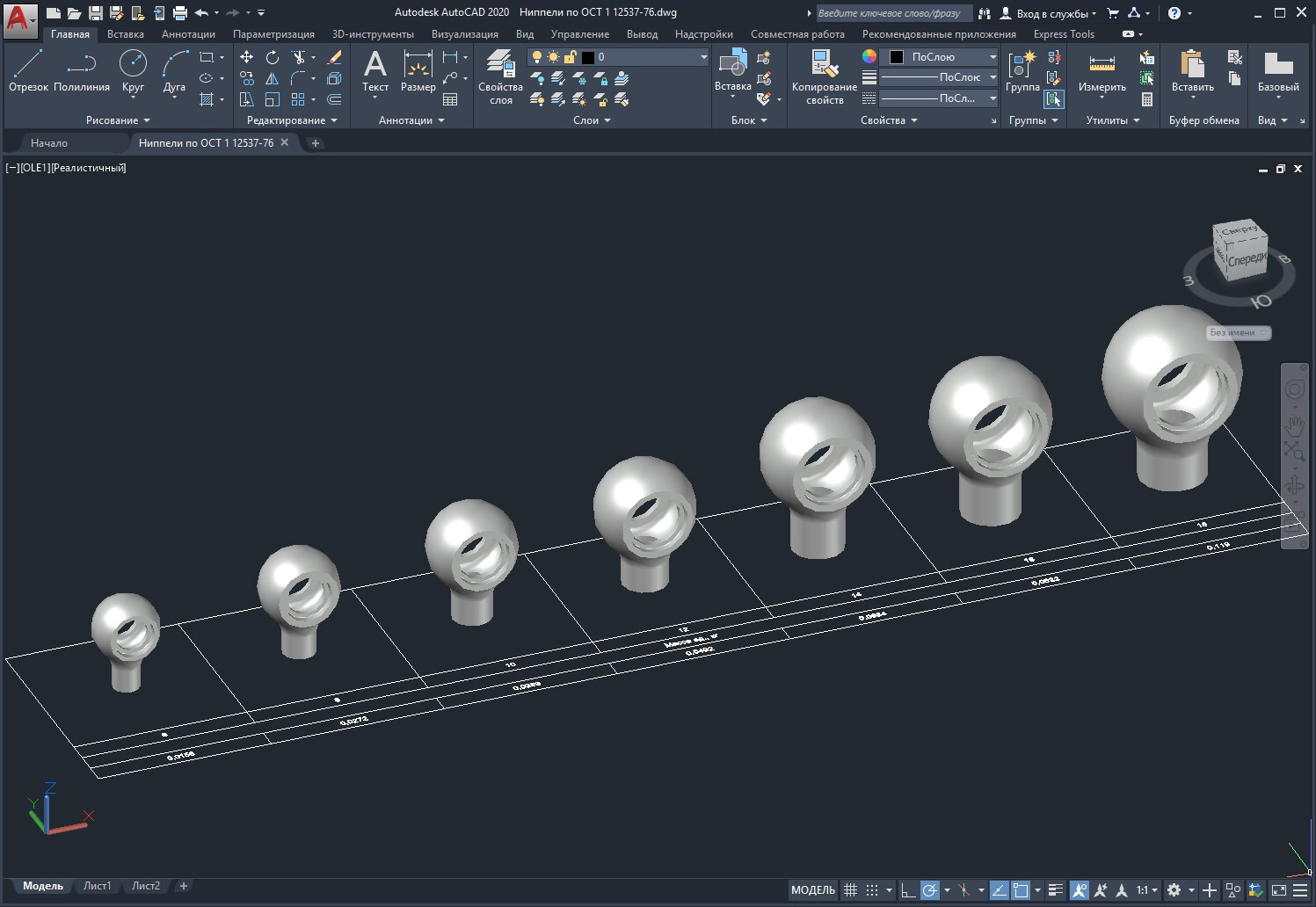

• Каждая модель размещена на информационной сетке, где указаны типоразмер и масса изделия — это ускоряет поиск нужной позиции и помогает корректно учитывать весовые нагрузки при расчёте узлов крепления и общей массы системы;
• Все элементы выполнены методом твёрдотельного моделирования (тип «ТЕЛО»), что гарантирует корректную геометрию при любых проектных операциях: сборке, сечениях, расчётах пересечений, проверке зазоров и формировании спецификаций.

Возможности работы в САПР

Модели подготовлены для бесшовной интеграции в распространённые инженерные среды. С помощью штатных средств экспорта доступны следующие действия:

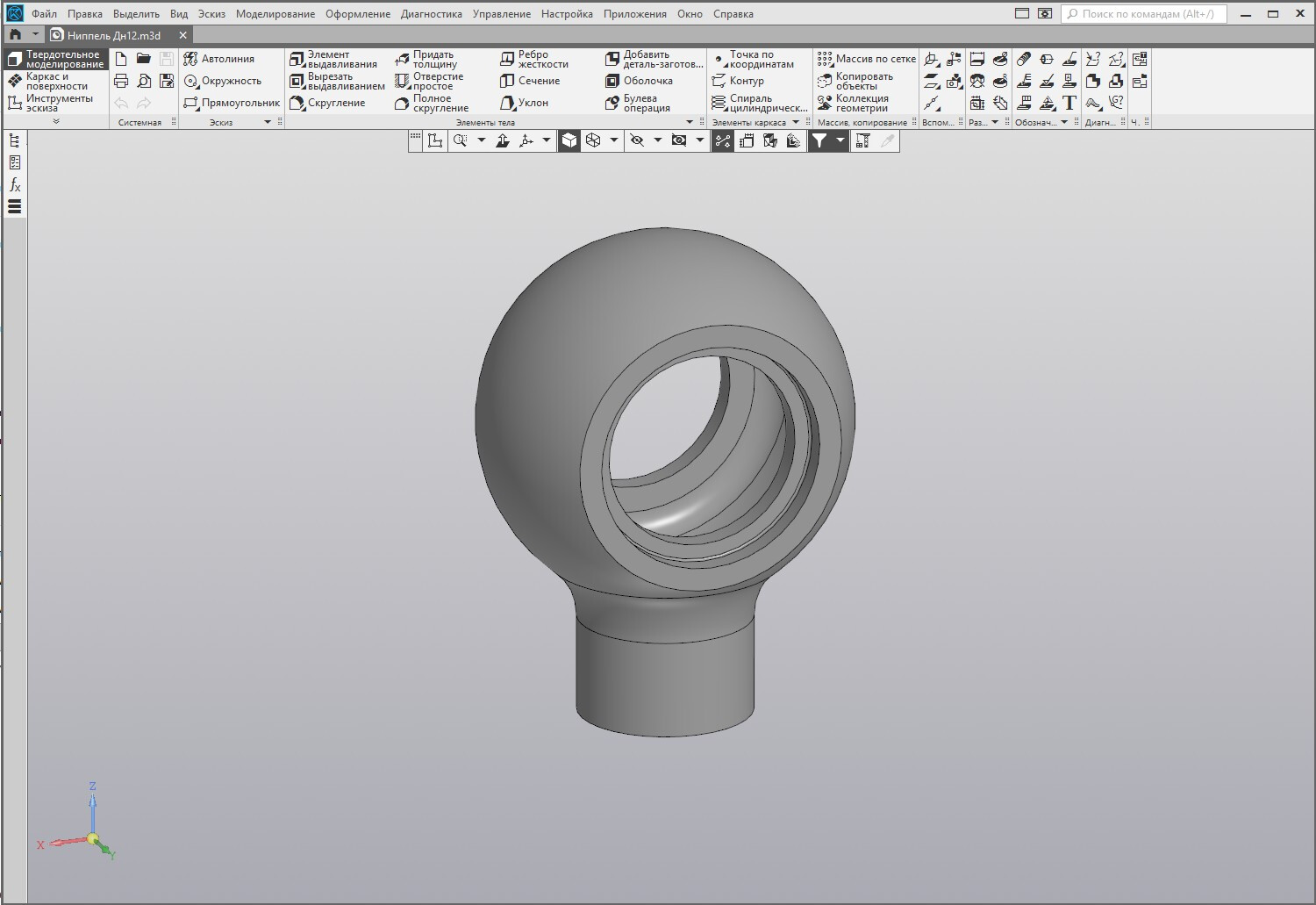

• Перенос геометрии в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие;

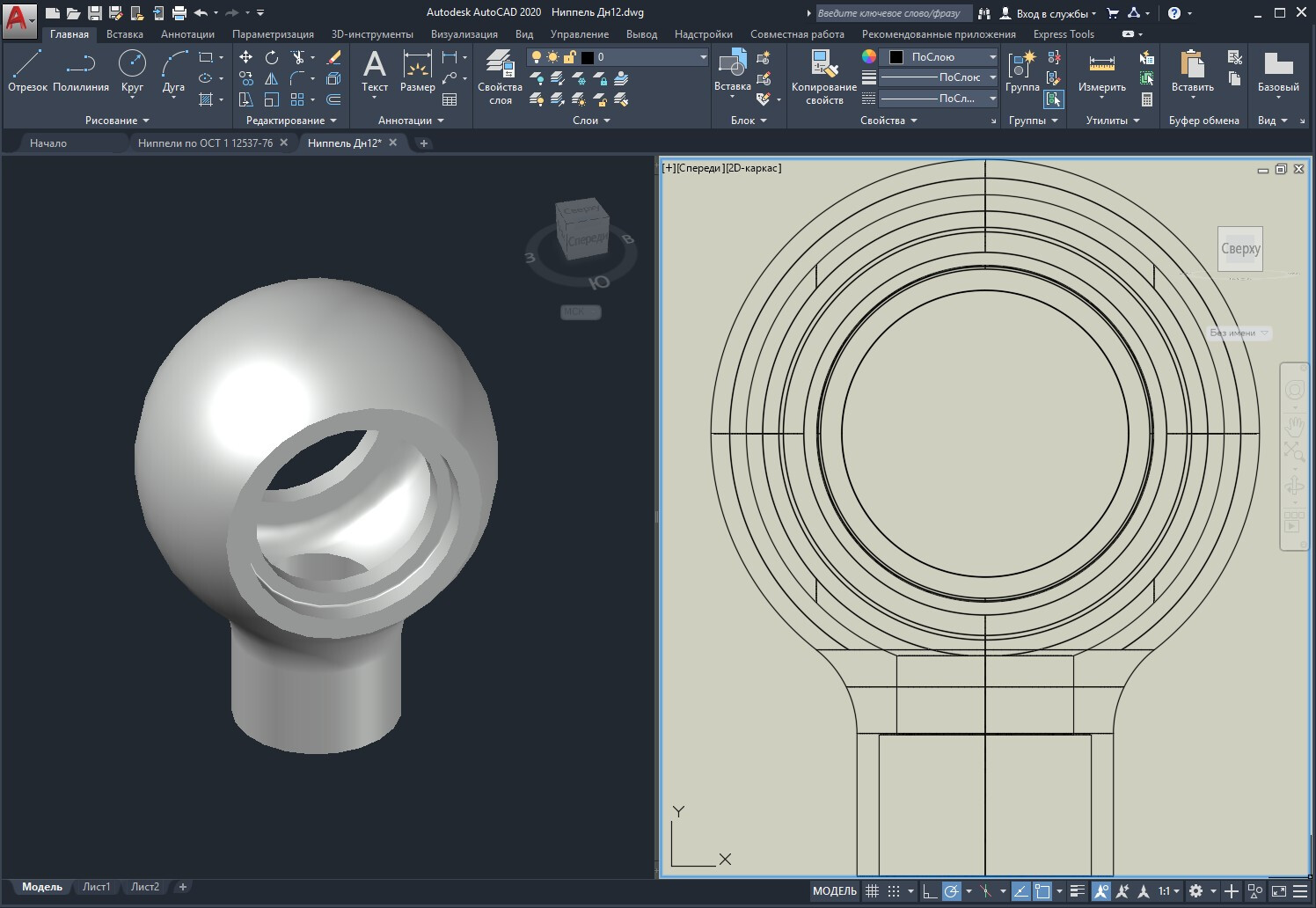

• Формирование 2D‑чертежей непосредственно на базе трёхмерной модели для оформления рабочей документации;
• Построение разрезов и сечений для детализации узлов стыковки и проверки совместимости с ответными элементами трубопроводов и угольников;
• Встраивание ниппелей в сборочные единицы, спецификации и ведомости материалов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
