3D модели ниппелей по ОСТ 1 76331-80

Цифровая библиотека соединительных ниппелей — все типоразмеры по ОСТ 1 76331‑80

Систематизированный набор трёхмерных моделей ниппелей, разработанных в соответствии с отраслевым стандартом ОСТ 1 76331‑80. Изделия широко применяются в различных отраслях промышленности — от машиностроения и энергетики до нефтегазового сектора и судостроения — в составе трубопроводных систем, пневматических и гидравлических линий. Комплект включает все типоразмеры, регламентированные стандартом, и поставляется в виде электронного файла, доступного для скачивания сразу после оформления заказа.

Организация комплекта и навигация по моделям

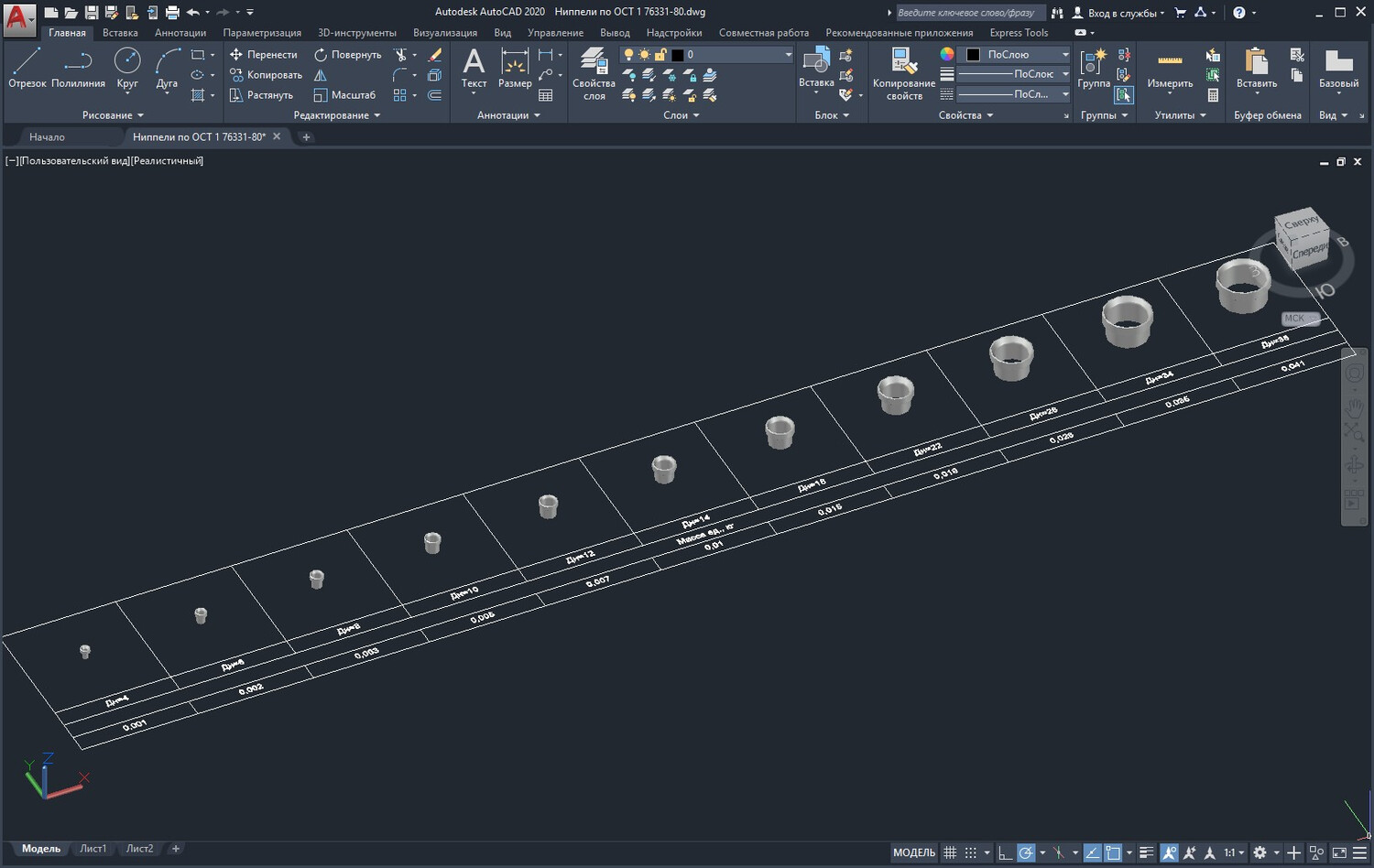

Каждая 3D‑модель в наборе размещена на отдельной информационной сетке. Для каждого изделия чётко указаны:

• обозначение типоразмера — позволяет быстро идентифицировать нужную деталь;
• масса изделия — необходима для расчётов общей массы узла и логистических параметров.

Такая компоновка избавляет проектировщика от необходимости обращаться к дополнительным справочникам и ускоряет подбор комплектующих на ранних стадиях проектирования.

Метод построения геометрии

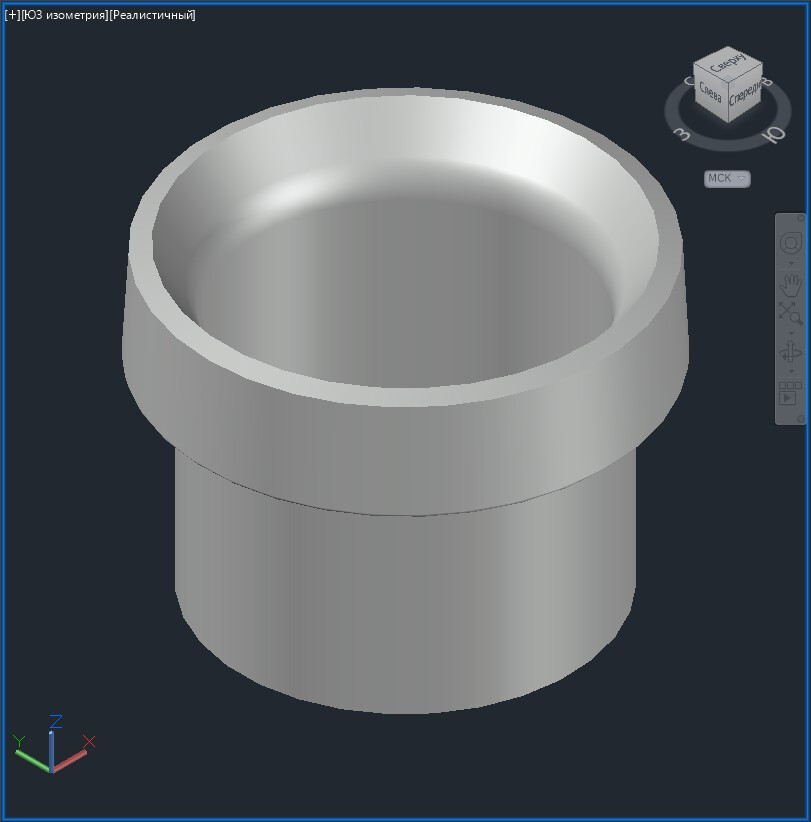

Все модели реализованы методом твёрдотельного моделирования (тип — ТЕЛО). Геометрия строится как замкнутый объёмный объект с корректными массо‑инерционными характеристиками. В модели детально проработаны все конструктивные элементы: посадочные поверхности, фаски, радиусы переходов и резьбовые участки — это критично для проверки сопряжений в сборке, прочностных расчётов и формирования конструкторской документации.

Совместимость и возможности экспорта

• Файлы подготовлены для интеграции в популярные системы автоматизированного проектирования. С помощью штатных инструментов экспорта пользователь может:

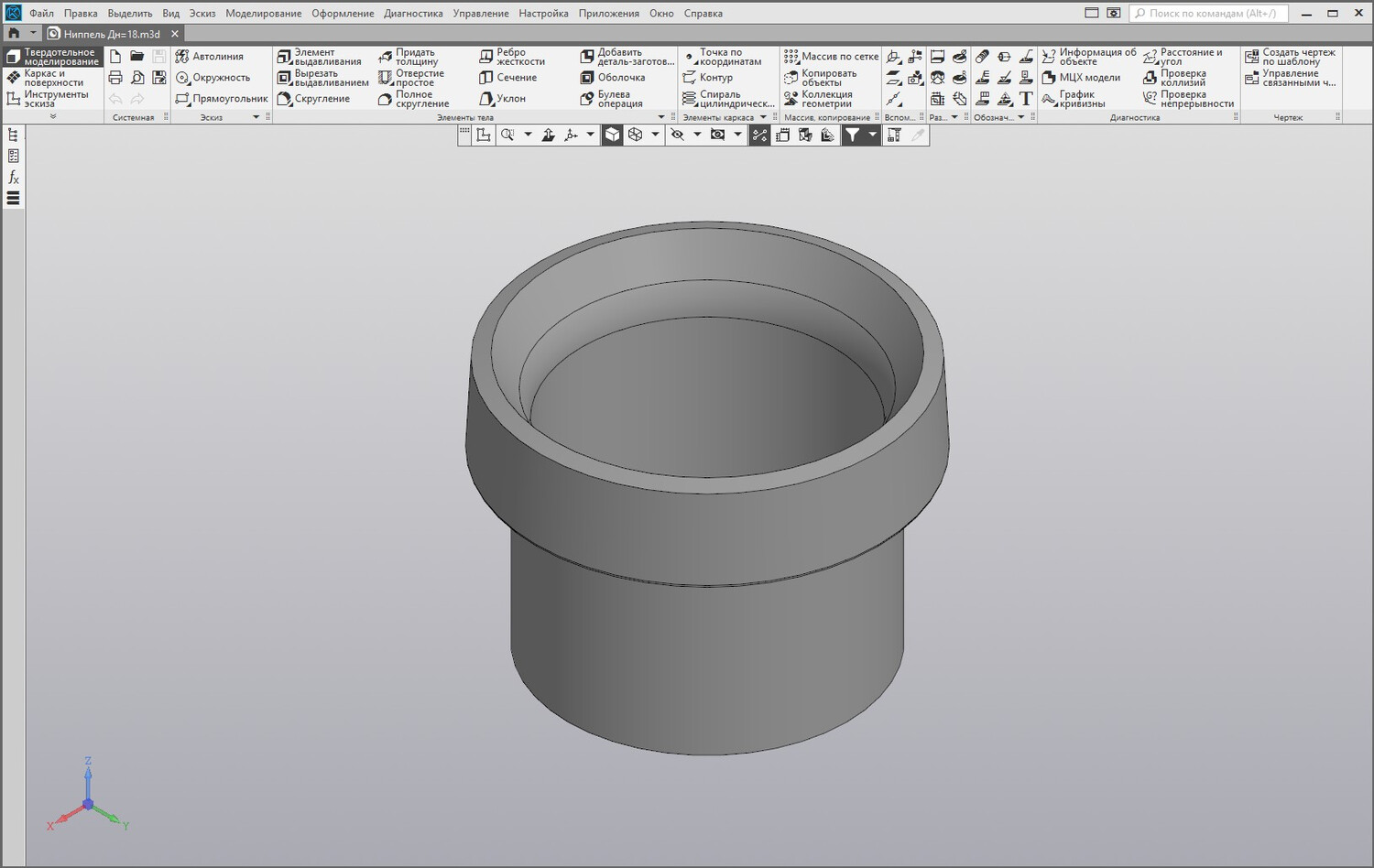

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие САПР;

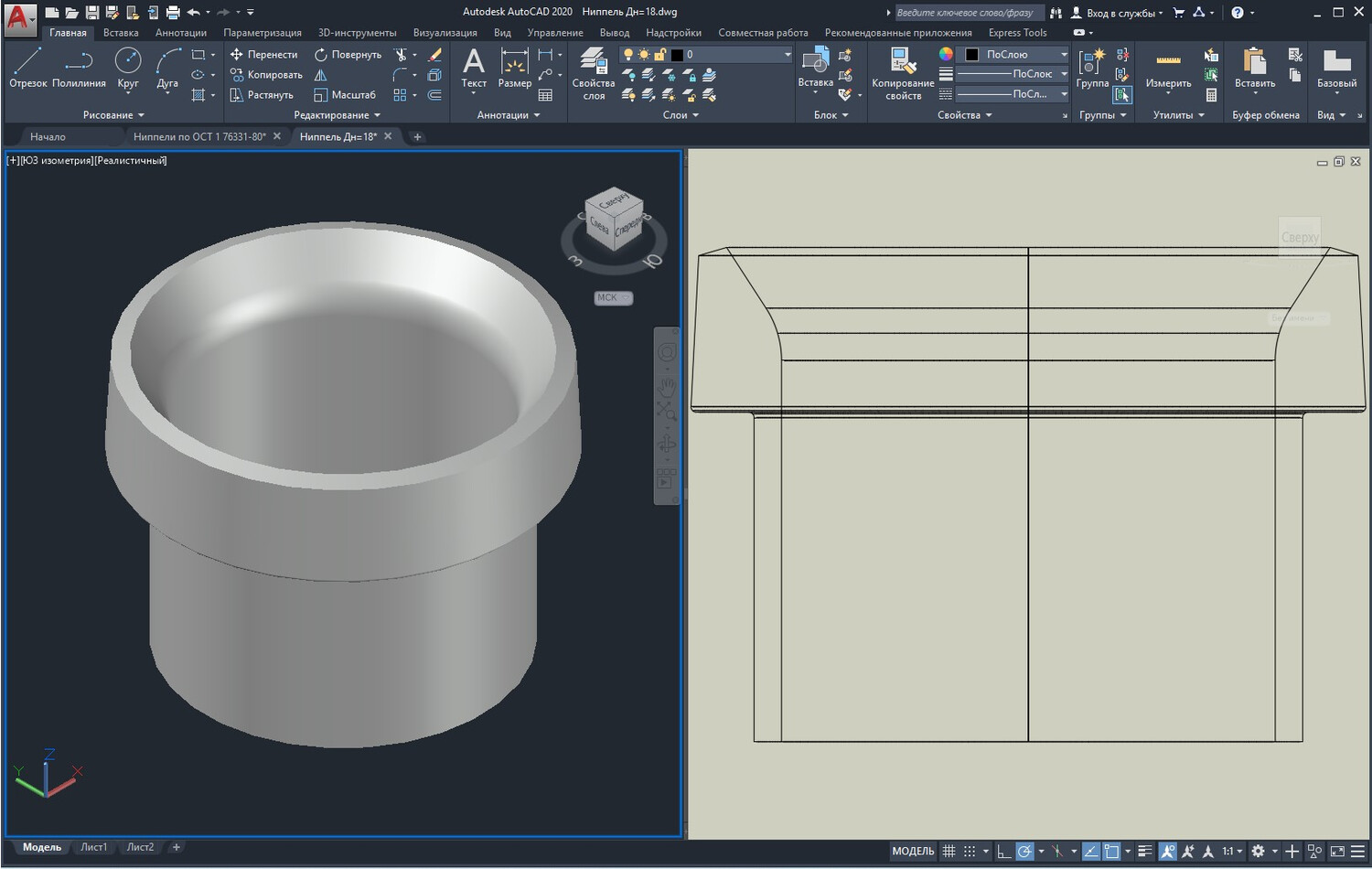

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки сопрягаемых деталей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
