3D модели ниппелей по ОСТ 1 12926-77

Цифровая библиотека конусных соединительных элементов трубопроводов

Полностью укомплектованный набор трёхмерных моделей ниппелей, изготовленных в соответствии с отраслевым стандартом ОСТ 1 12926‑77. Эти соединительные детали разработаны для стыковки трубопроводных участков с углом внутреннего конуса 24° — такое решение типично для гидравлических и пневматических систем, где требуется высокая герметичность соединения при многократных сборках‑разборках. Комплект включает все типоразмеры, регламентированные стандартом, и поставляется в виде электронного файла, готового к скачиванию сразу после оформления заказа.

Организация комплекта и навигация

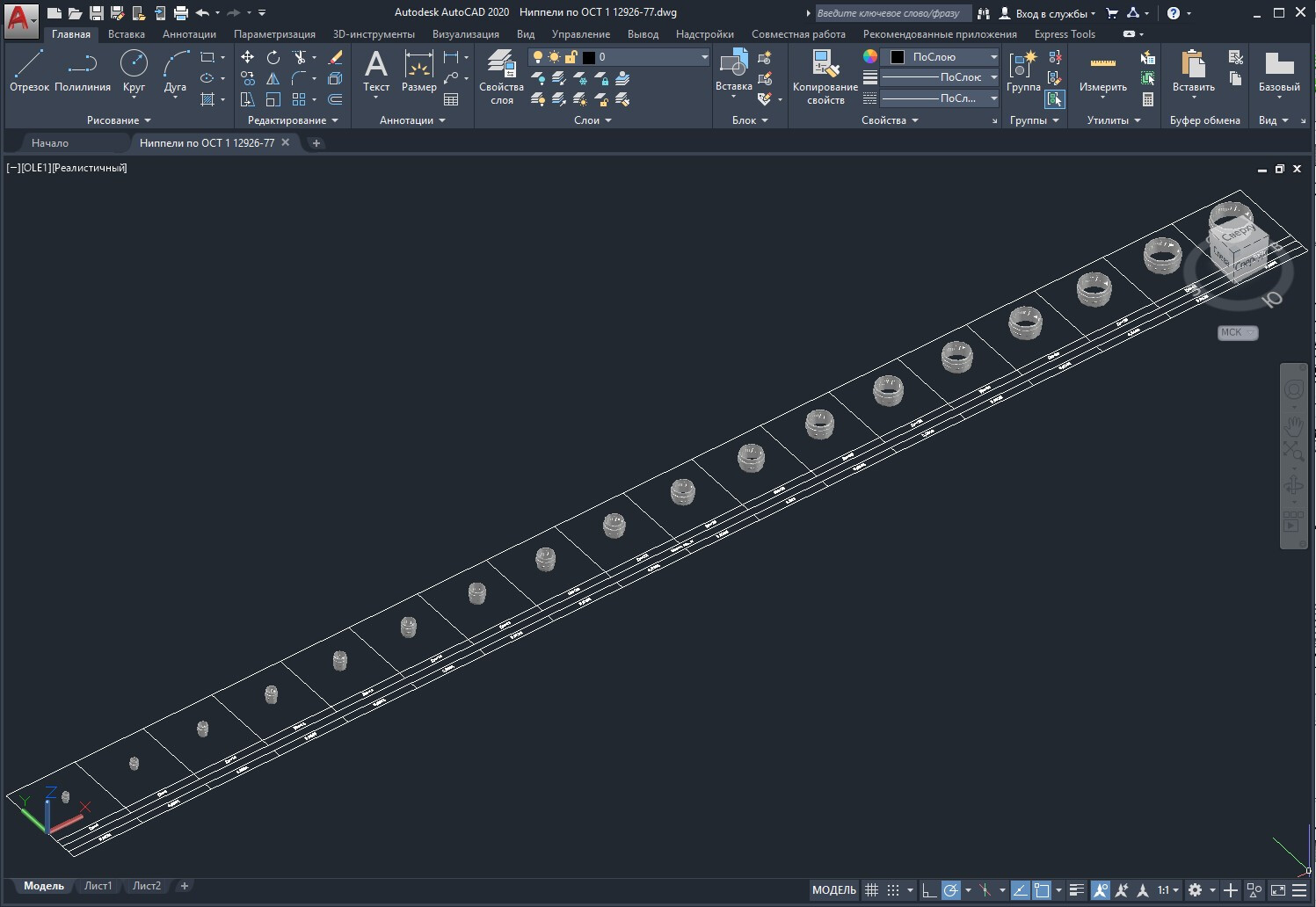

Каждая модель в наборе размещена на отдельной информационной сетке. Для каждого изделия чётко зафиксированы:

• обозначение типоразмера — позволяет безошибочно идентифицировать нужную деталь при подборе;
• масса изделия — используется для расчёта суммарной массы трубопроводной сборки и планирования логистики.

Такая компоновка исключает необходимость обращаться к сторонним справочникам в процессе проектирования и ускоряет работу с библиотекой.

Метод построения геометрии

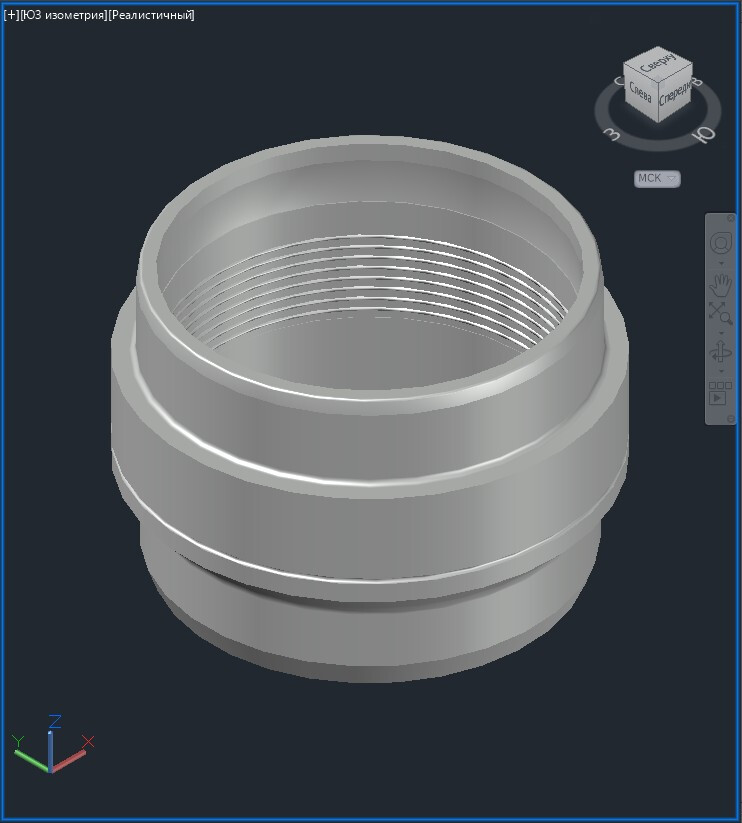

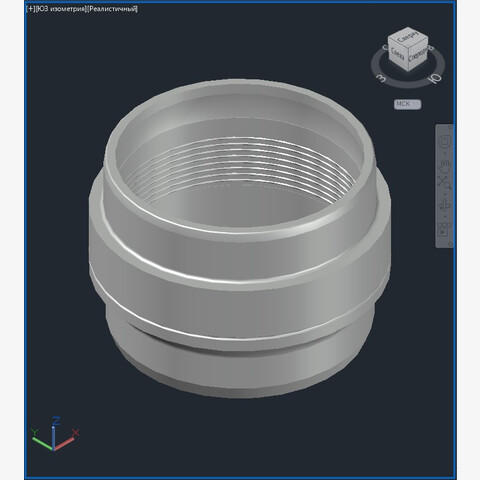

Все 3D‑модели выполнены методом твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Конусная рабочая поверхность, резьбовые участки, фаски и переходные радиусы воспроизведены в полном соответствии с реальной конструкцией — это критично для проверки сопряжений в сборочных узлах, прочностных расчётов и подготовки достоверной конструкторской документации.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в популярные системы автоматизированного проектирования. С помощью штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

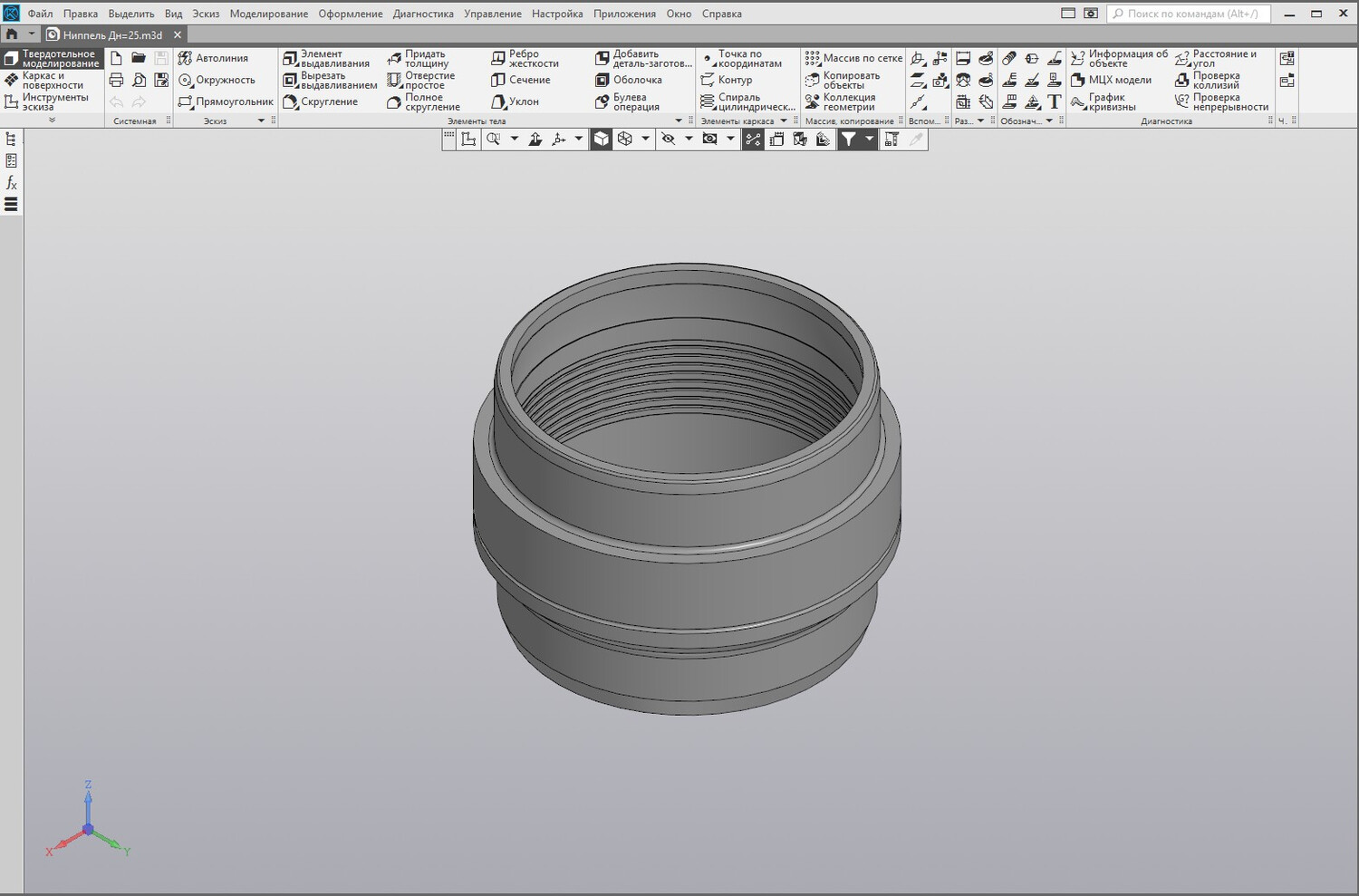

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

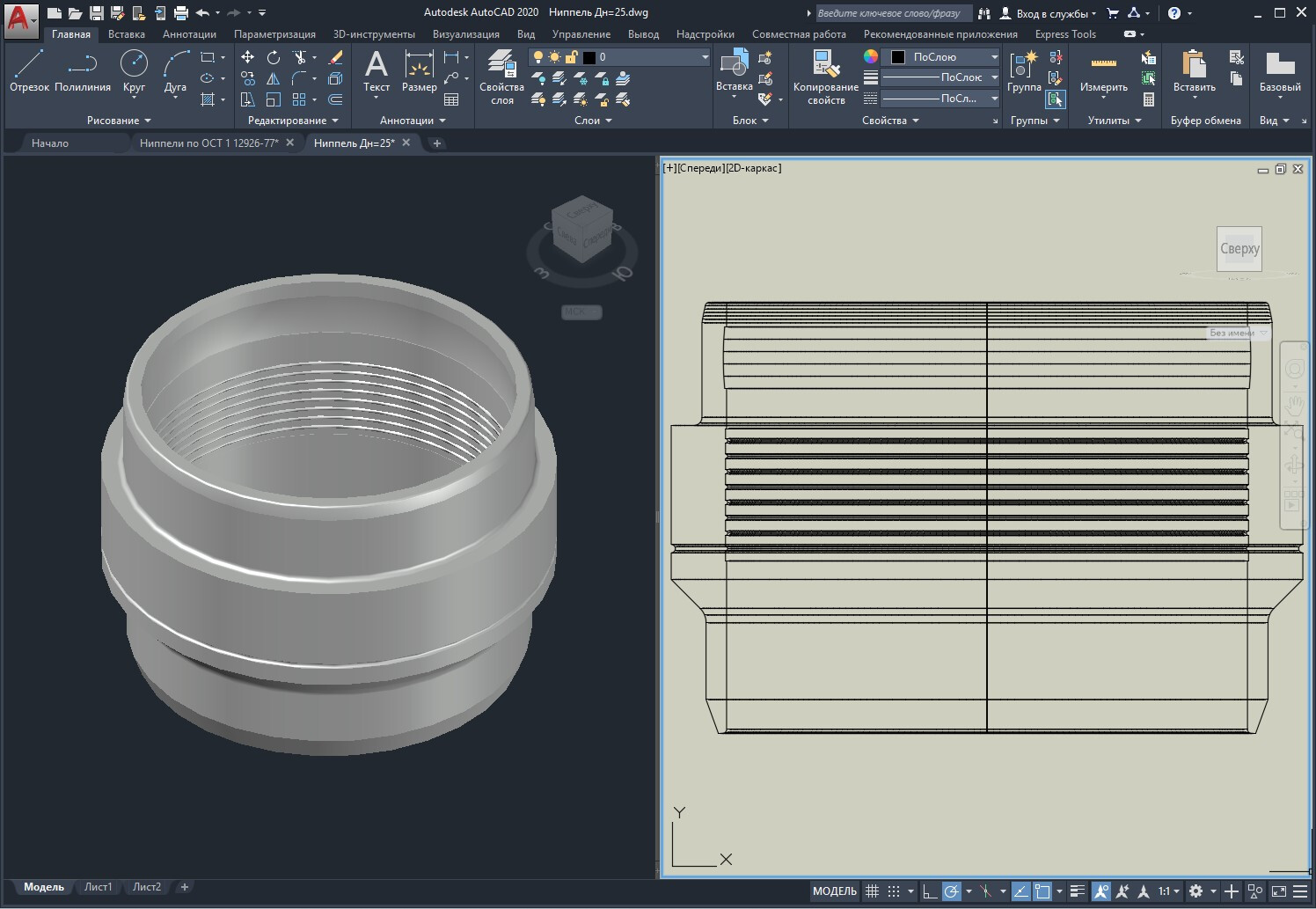

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки сопрягаемых деталей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
