3D модель клапана 15нж54бк

Твёрдотельная модель запорно‑регулирующего устройства для линий контроля давления

Трёхмерная модель клапана 15нж54бк с условным проходом DN 15 предназначена для интеграции в проекты общепромышленных трубопроводов. Изделие применяется в линиях контроля давления — его геометрия учитывает типовые схемы обвязки, что упрощает компоновку узлов отбора и измерительных вставок. Модель выполнена в формате твёрдотельного моделирования (тип «ТЕЛО»), гарантируя корректность всех проектных операций: от простой вставки в сборку до сложных проверок пересечений и расчётов монтажных зазоров.

Ключевые характеристики и особенности модели

• Точная геометрия по промышленному исполнению: модель воспроизводит конструктивные элементы клапана 15нж54бк, включая фланцевые или резьбовые присоединения (в зависимости от исполнения), посадочные поверхности и зоны обслуживания;
• Тип моделирования — «ТЕЛО»: твёрдотельная структура позволяет выполнять булевы операции, строить корректные разрезы, формировать сечения и рассчитывать объёмы, что критично для спецификаций и ведомостей материалов;
• Проработка монтажных зон: учтены габариты рукоятки/штока, зоны доступа для обслуживания и минимальные отступы — это помогает избежать коллизий при плотной компоновке в шкафах, на эстакадах и в технологических галереях.

Интеграция в САПР и подготовка документации

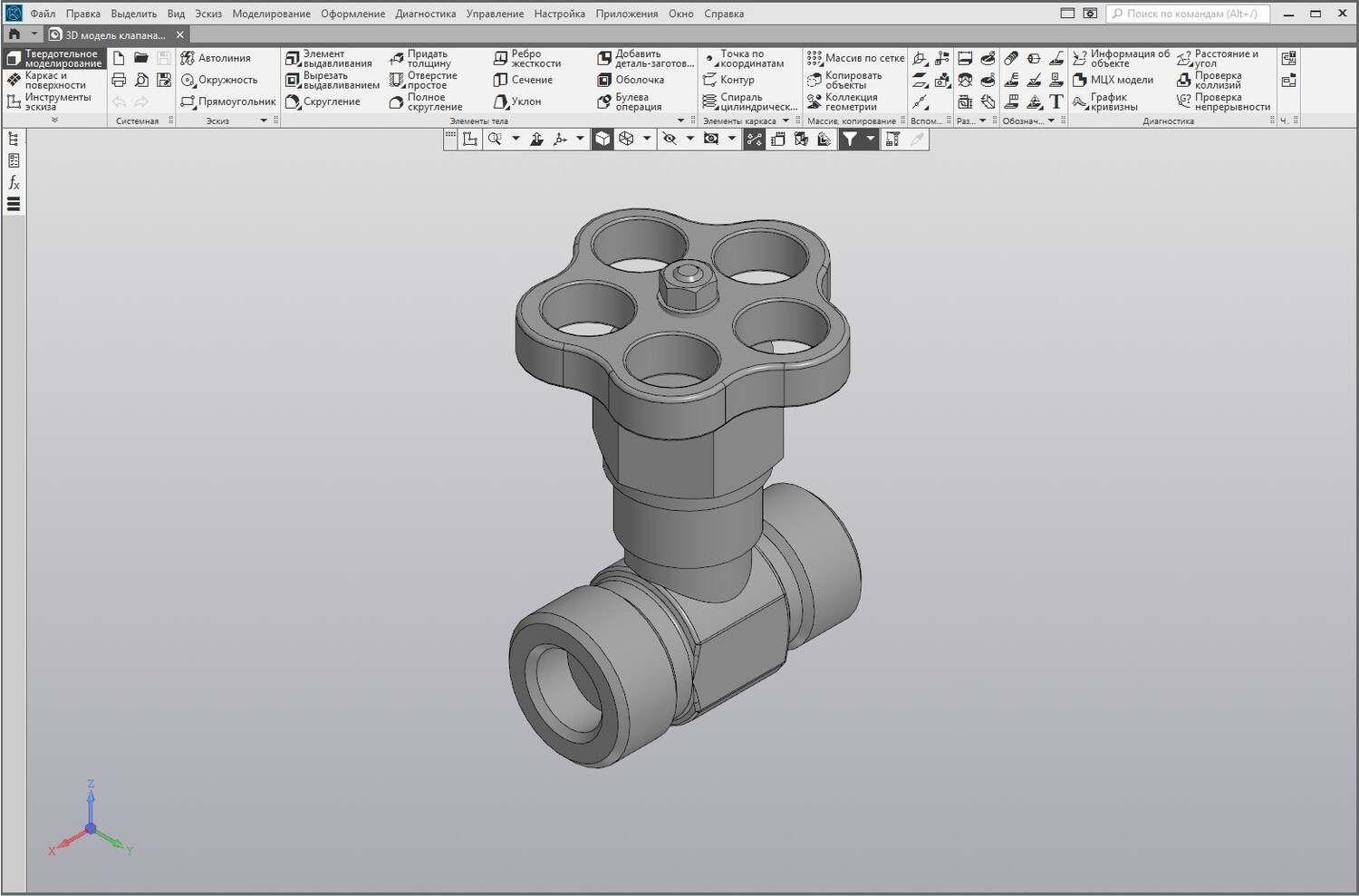

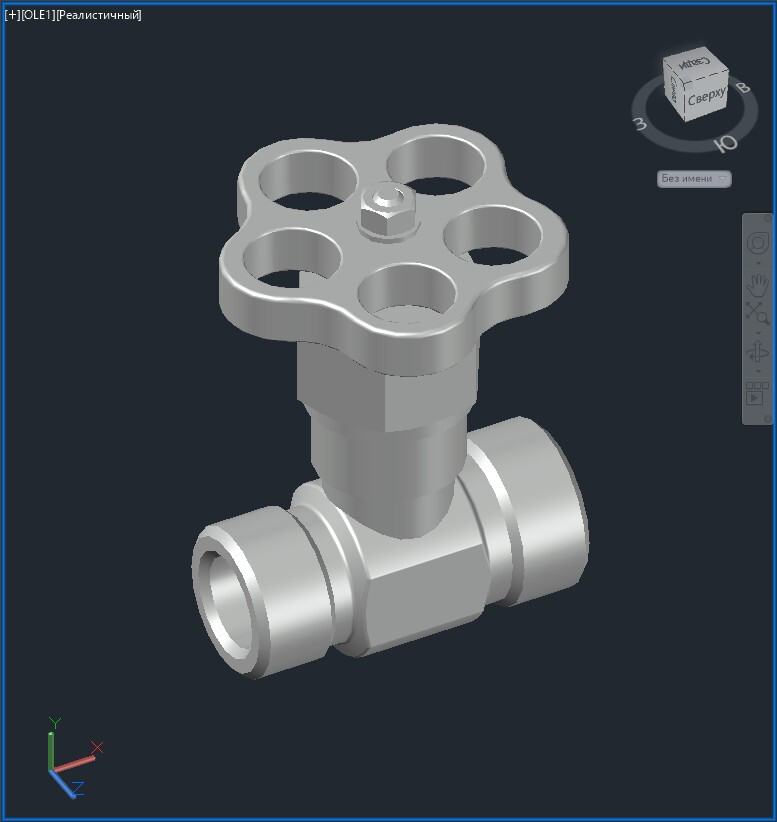

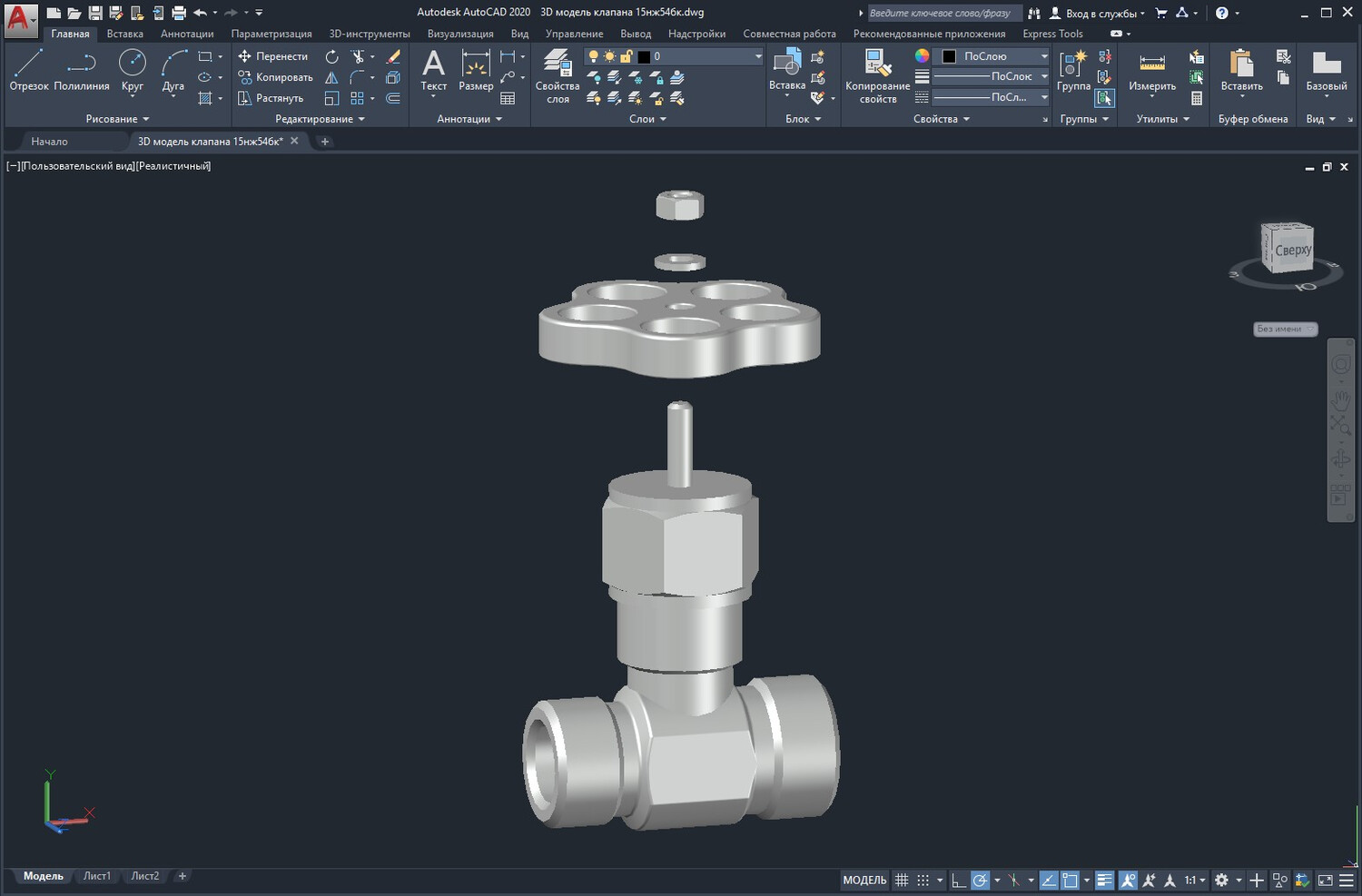

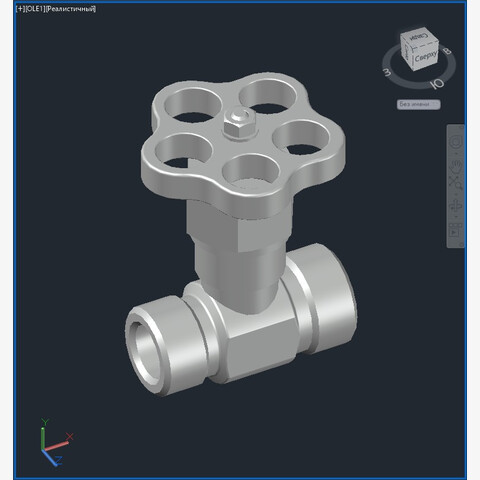

Модель адаптирована для работы в популярных инженерных средах. С помощью штатных средств экспорта доступны следующие операции:

• Перенос 3D‑геометрии в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и другие;

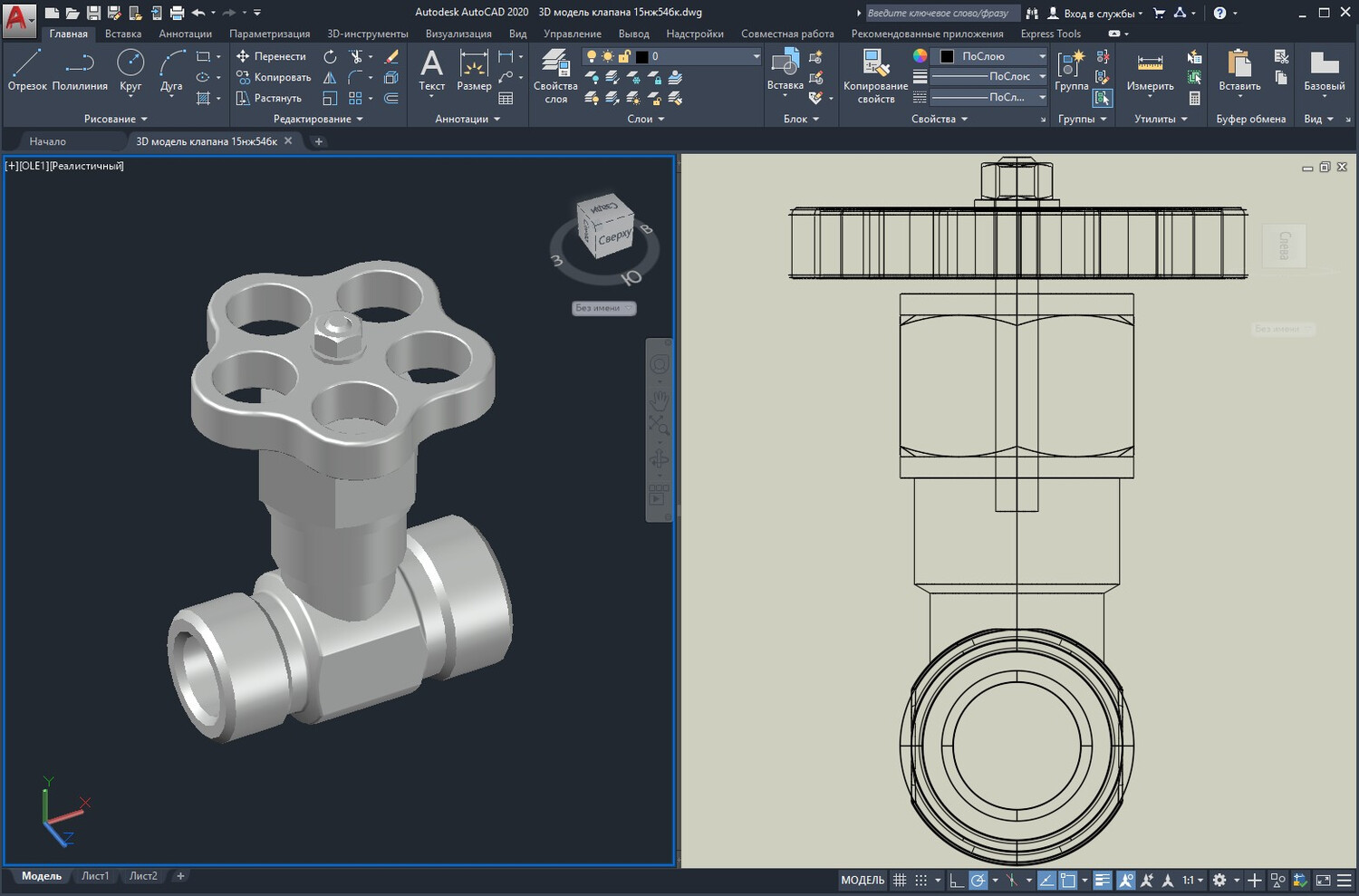

• Формирование 2D‑чертежей на базе трёхмерной модели для оформления рабочей документации;
• Построение разрезов и сечений для детализации узлов подключения и проверки совместимости с ответными фланцами и прокладками;
• Встраивание клапана в сборочные единицы, спецификации и ведомости оборудования.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
