3D модель вентиля ВТ-5

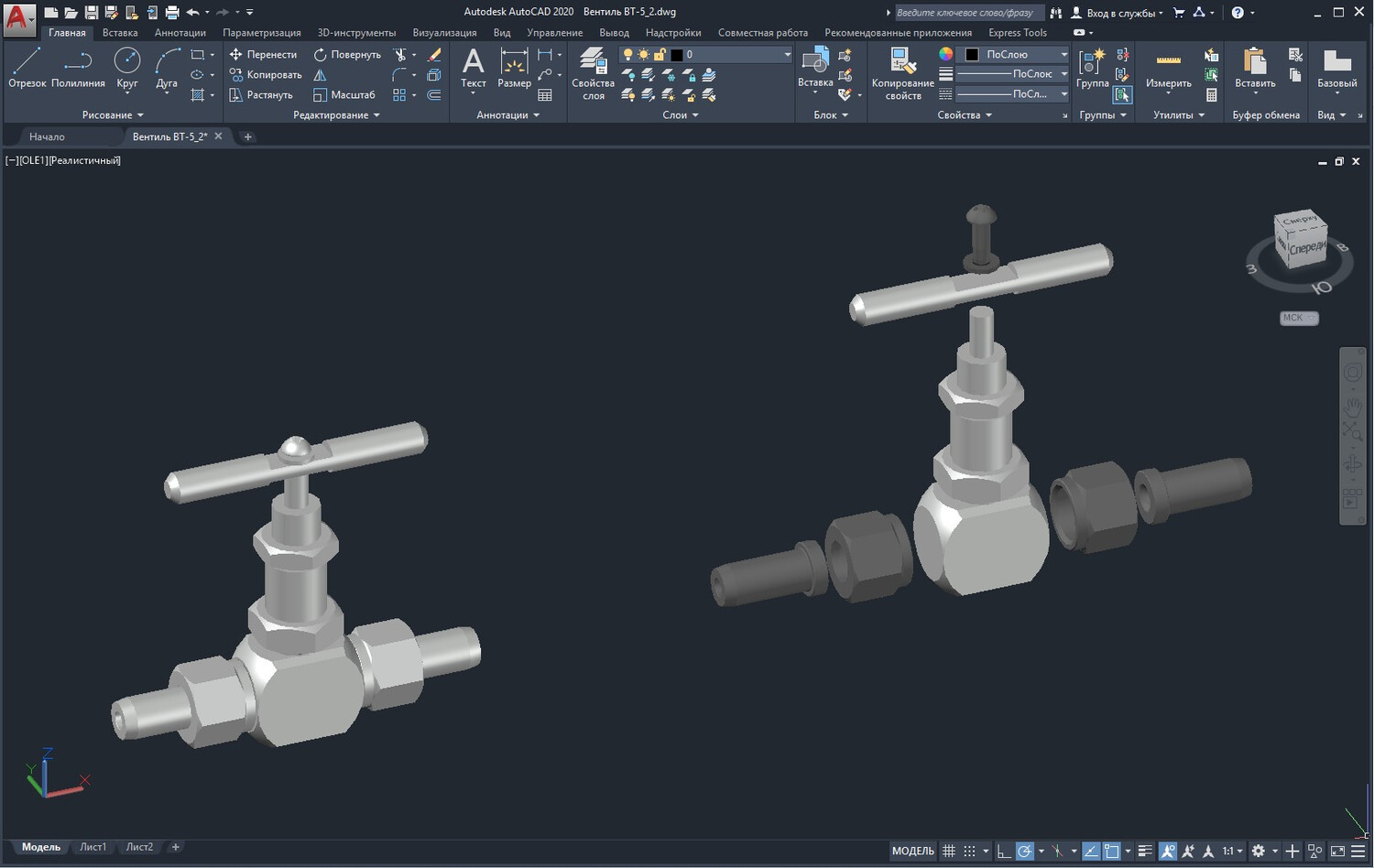

Разборная цифровая модель вентиля ВТ 5 для систем КИПиА

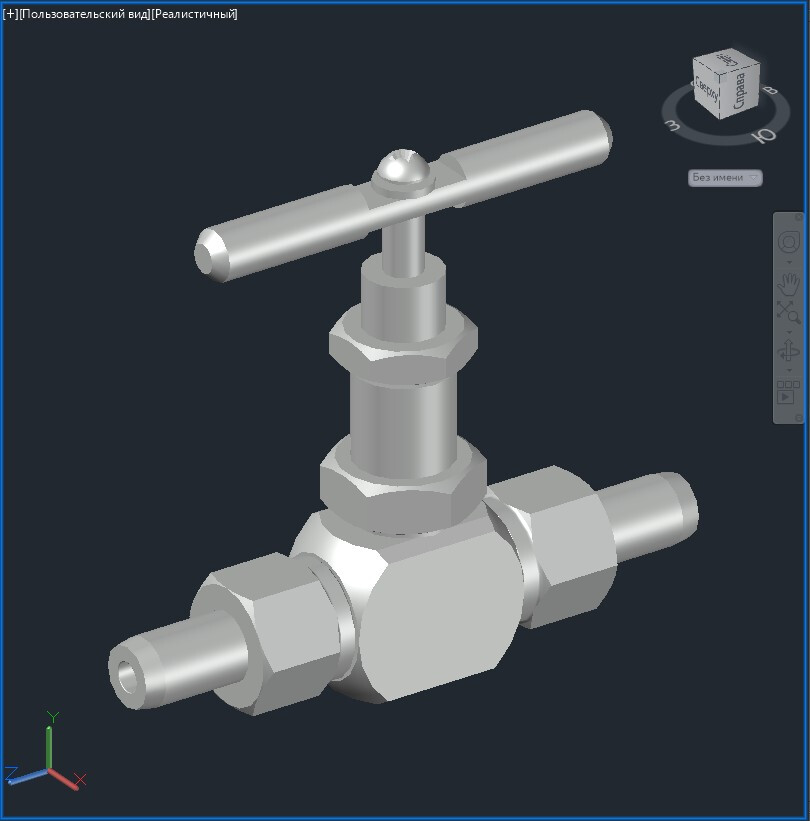

Детализированная трёхмерная модель проходного игольчатого вентиля ВТ‑5 — запорного устройства, предназначенного для перекрывания потоков жидких и газообразных сред в трубопроводных линиях контрольно‑измерительных приборов и автоматики. Игольчатая конструкция обеспечивает плавную регулировку расхода и надёжную герметизацию канала даже при высоких давлениях, что делает вентиль востребанным элементом на измерительных и импульсных линиях промышленных объектов.

Метод построения геометрии

Модель реализована в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый элемент построен как замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Резьбовые поверхности, посадочные места, фаски и уплотнительные канавки детально воспроизведены — это необходимо для проверки собираемости узла, прочностных расчётов и оформления конструкторской документации.

Совместимость и экспорт

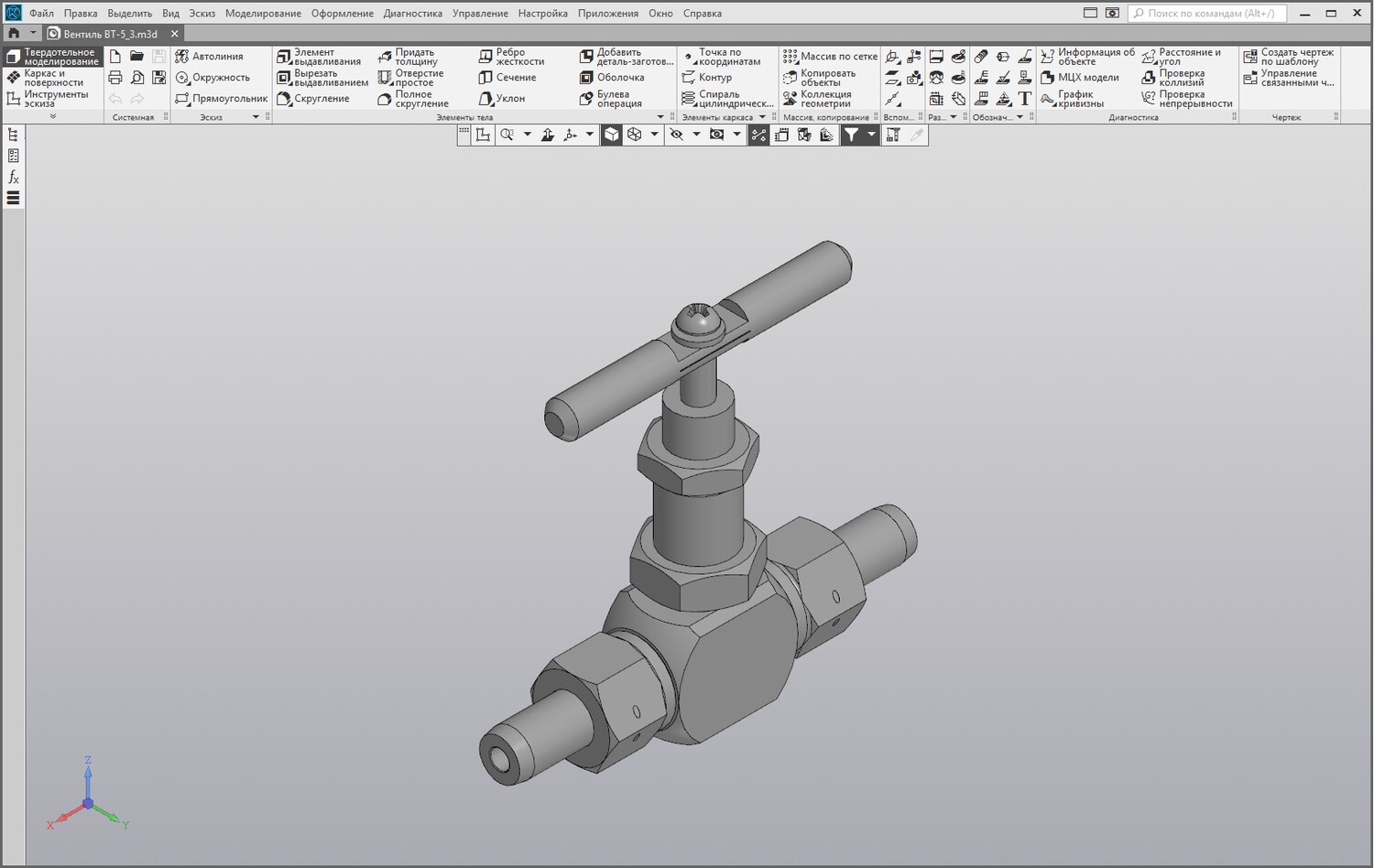

Файл подготовлен для интеграции в популярные среды проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

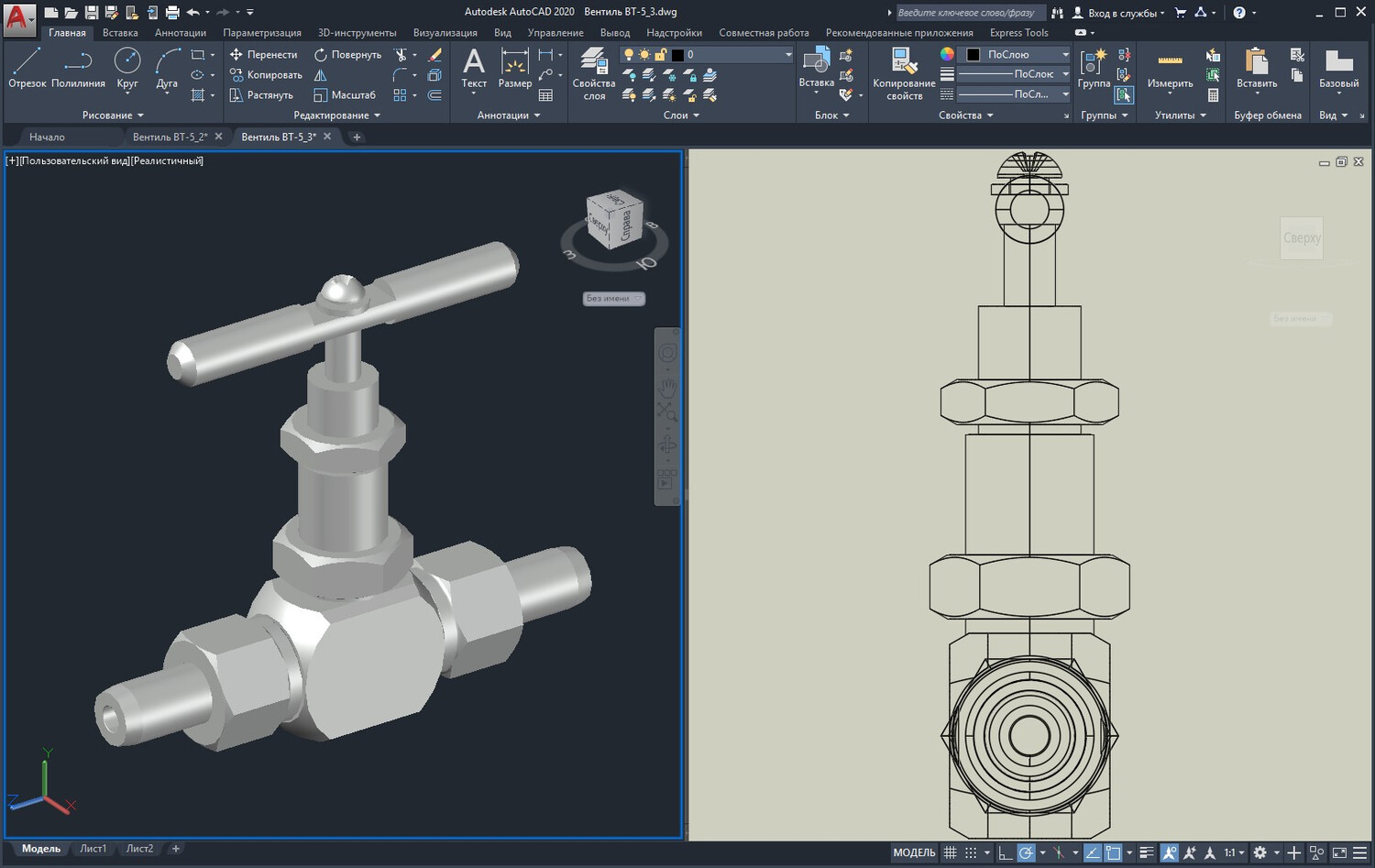

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренних полостей и проверки посадки сопрягаемых деталей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
