3D модель клапана запорного 14с63бк

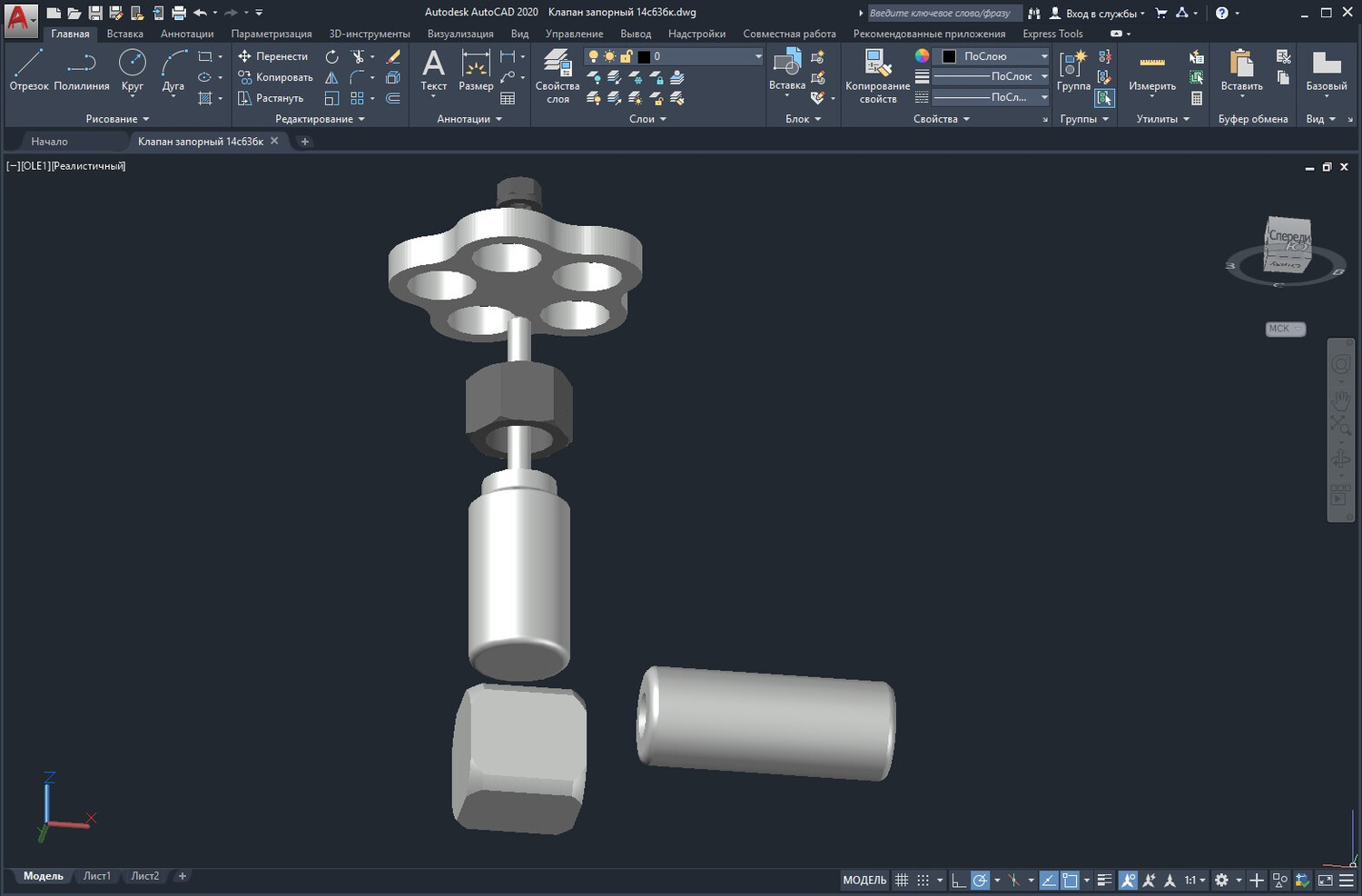

Разборная цифровая модель арматуры для импульсных линий КИПиА

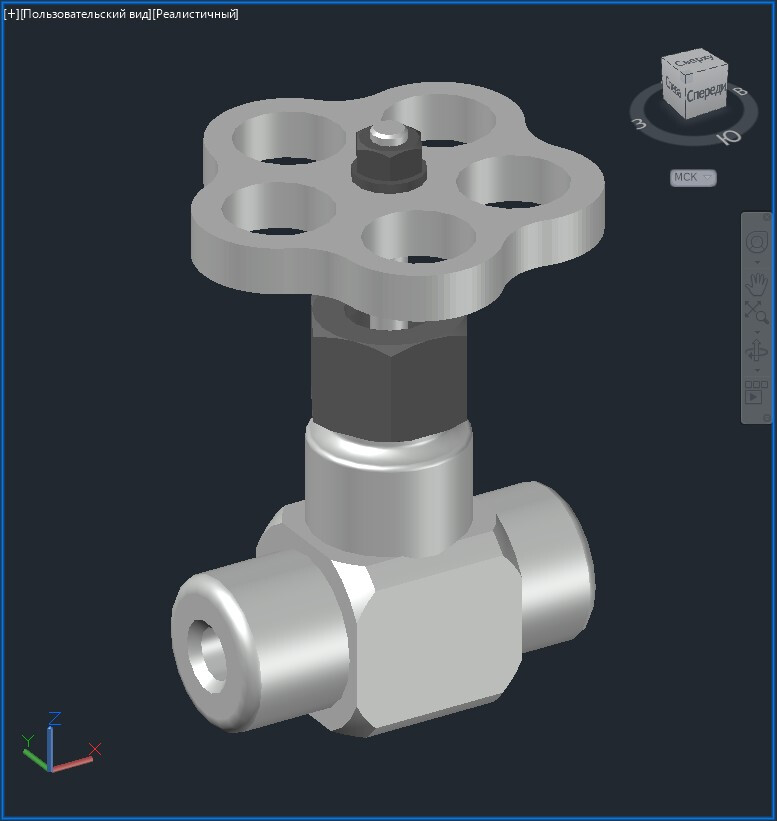

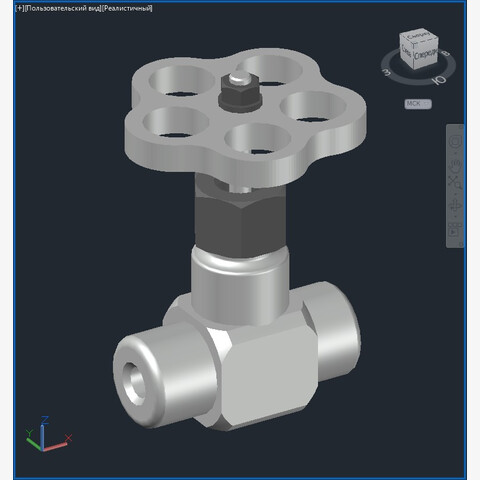

Полноценная трёхмерная модель запорного клапана 14с63бк — устройства, предназначенного для управления потоком рабочей среды в импульсных линиях систем контрольно‑измерительных приборов и автоматики. Клапан данного типа применяется на технологических объектах для надёжного перекрытия трубопроводных участков малых диаметров, где требуется герметичность и компактность запорного элемента.

Метод построения геометрии

Модель реализована в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Резьбовые участки, фаски, канавки под уплотнения и посадочные поверхности воспроизведены в соответствии с реальной конструкцией — это необходимо для проверки собираемости, прочностных расчётов и подготовки достоверной конструкторской документации.

Совместимость и возможности экспорта

Файл подготовлен для интеграции в популярные системы автоматизированного проектирования. С помощью штатных инструментов экспорта пользователь может:

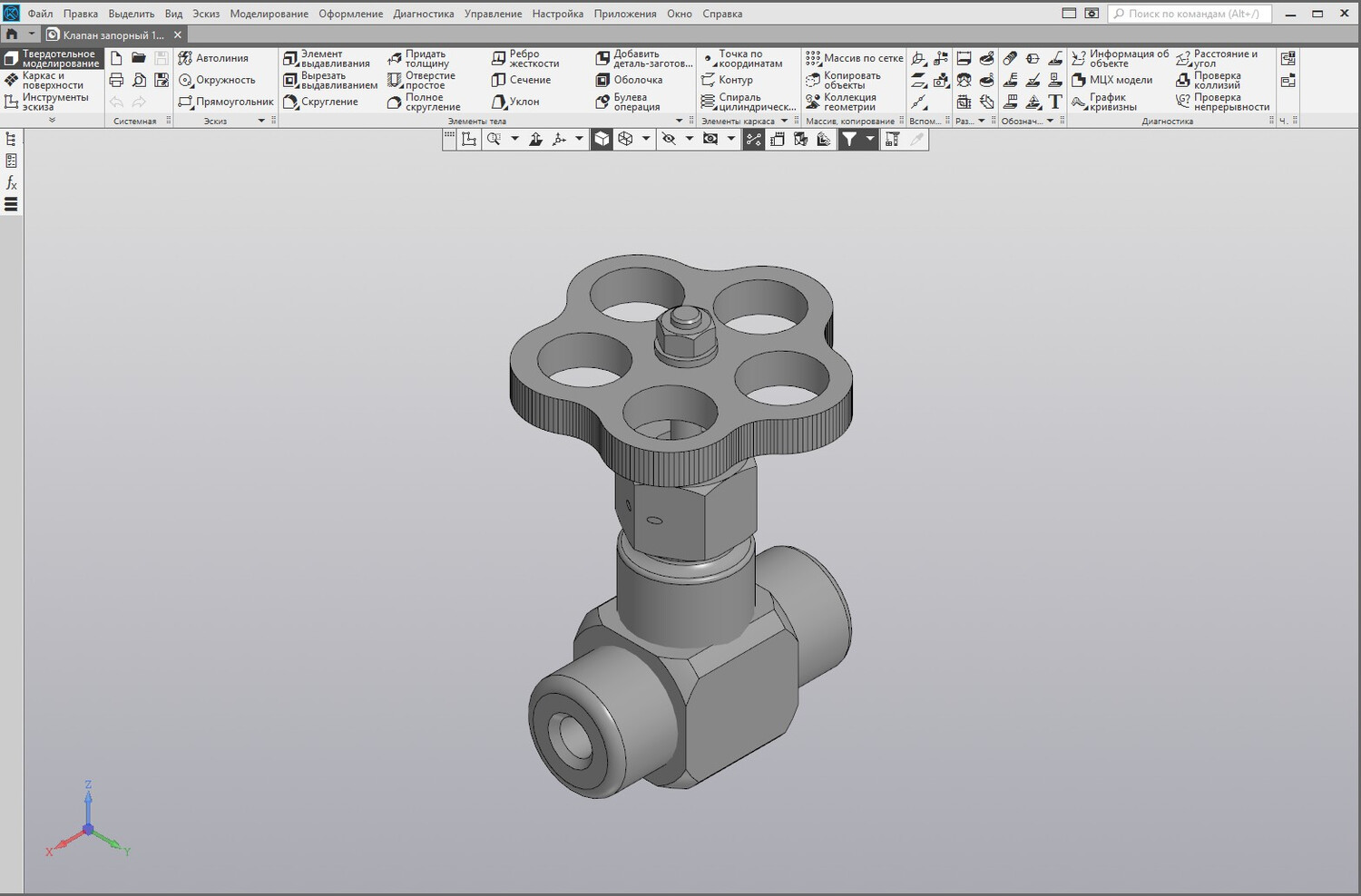

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

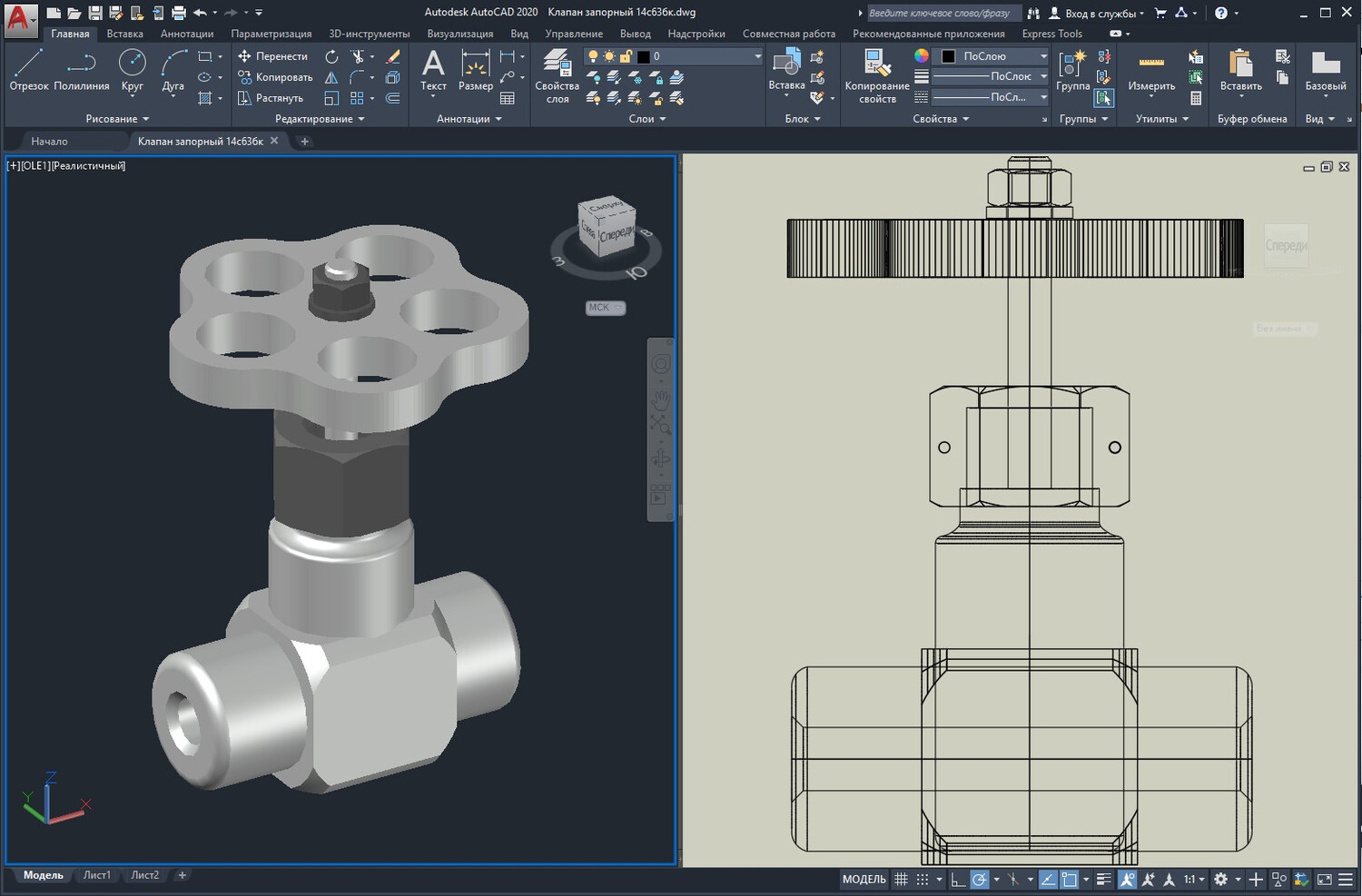

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренних полостей и проверки посадки сопрягаемых деталей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
