3D модели заглушек фланцевых по ГОСТ 5525-88

Цифровая библиотека литых фланцевых заглушек: все типоразмеры по ГОСТ 5525-88

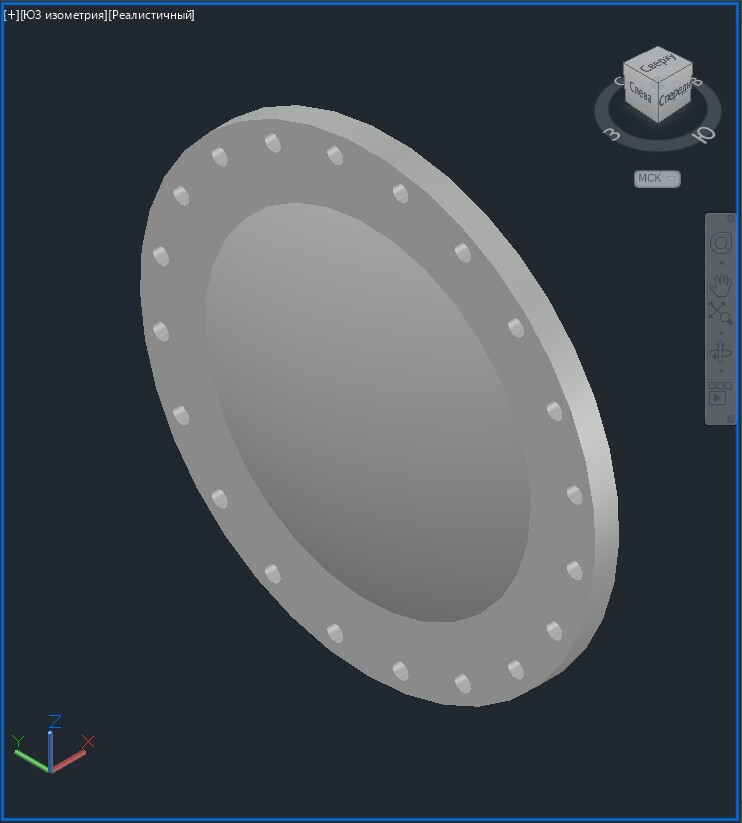

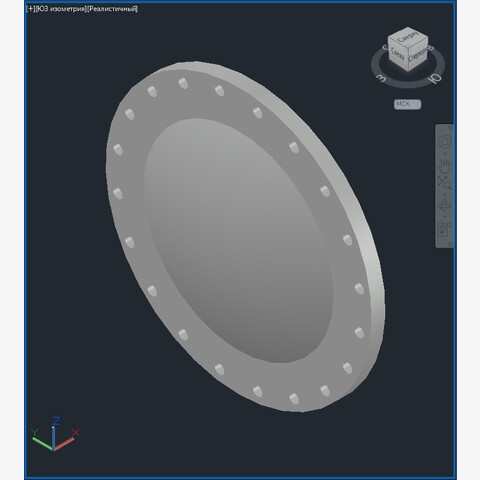

Предлагаем комплект 3D-моделей фланцевых заглушек типа ЗФ, выполненных по ГОСТ 5525-88 и изготовленных методом литья в песчаные формы. Фланцевая заглушка — глухая фасонная деталь, предназначенная для перекрытия конца трубопровода, консервации участка сети, организации ревизионных и промывочных узлов, а также временной отсечки при испытаниях систем. Соединение фланцевого типа обеспечивает быстрый демонтаж без разрушения стыка — в отличие от глухой приварной заглушки или заваренного конца трубы.

Геометрия каждого изделия воспроизводит конструкцию по ГОСТ 5525-88.

Охват типоразмеров

В комплект вошли все типоразмеры заглушек ЗФ, предусмотренные стандартом. Это позволяет закрыть весь ряд условных проходов из номенклатуры ГОСТ 5525-88 и комплектовать проект единой библиотекой без обращения к сторонним источникам.

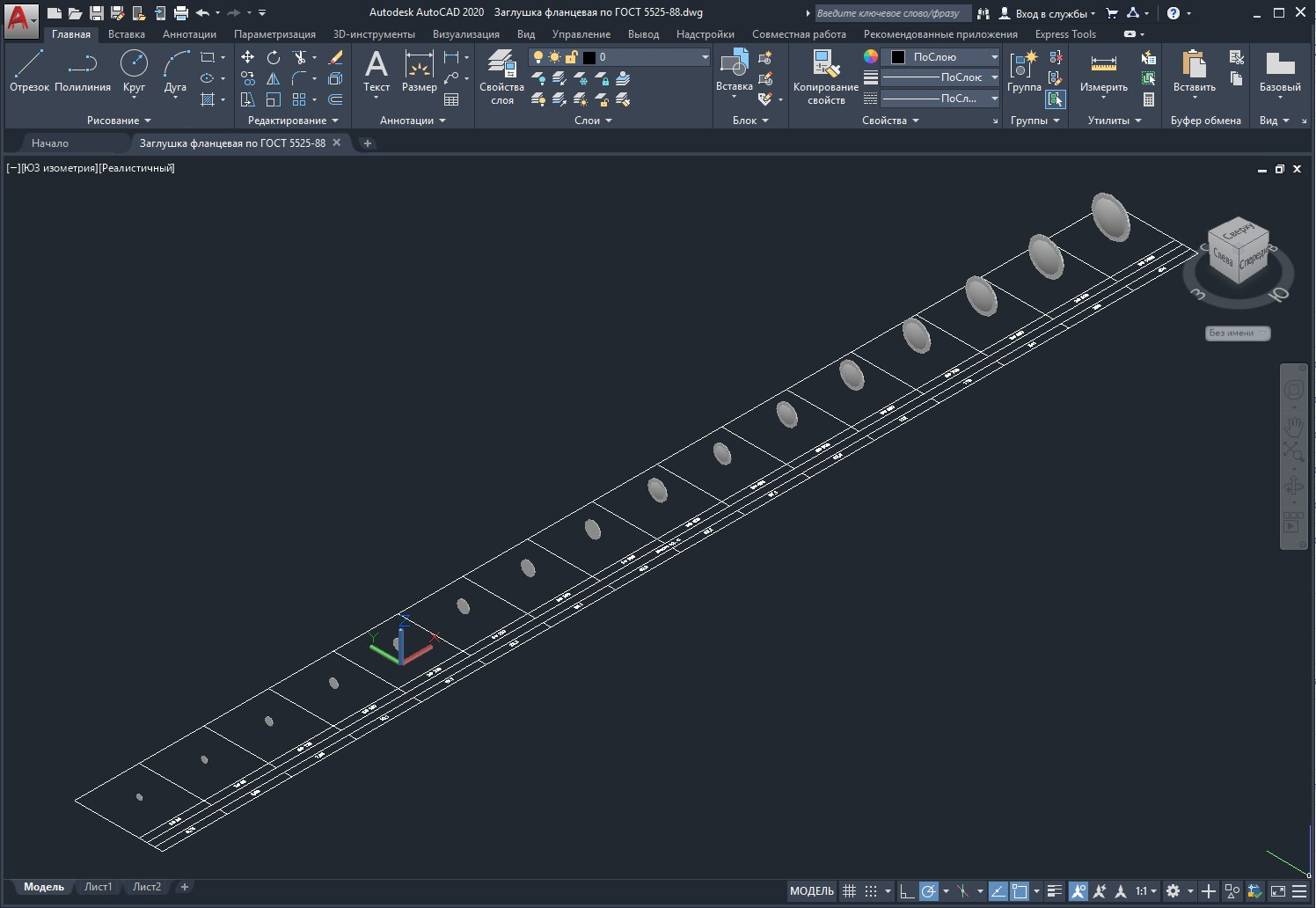

Организация на информационной сетке

Модели размещены на информационной сетке — структурированном каталоге для быстрого подбора. Для каждой заглушки указаны:

• типоразмер — обозначение по ГОСТ 5525-88, однозначно определяющее условный проход и исполнение детали;
• масса изделия — справочное значение для расчёта нагрузок, формирования спецификаций и логистического планирования.

Технология моделирования

Все модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в САПР и экспорт

Через штатные инструменты САПР пользователь может:

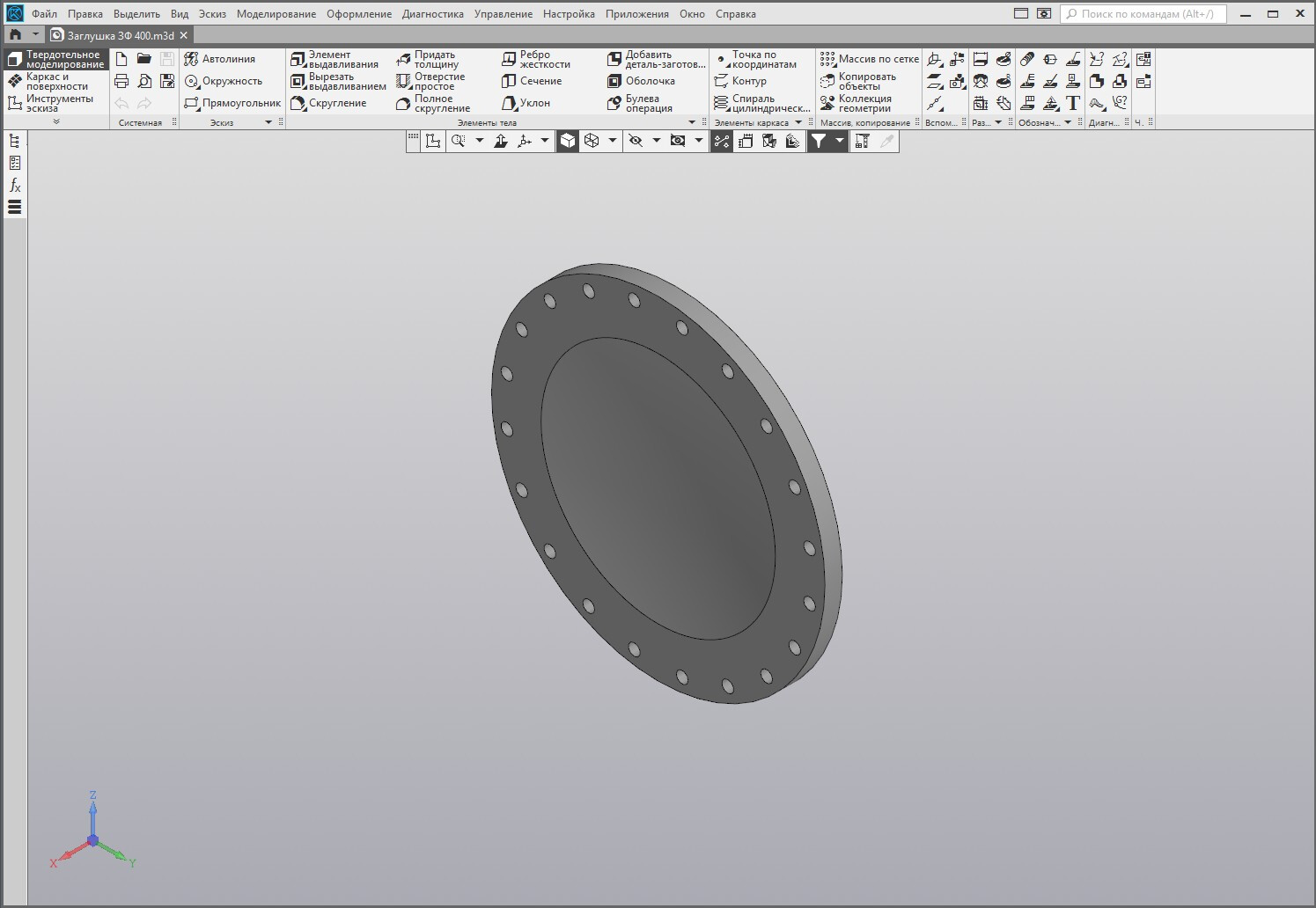

• импортировать 3D-геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные пакеты;

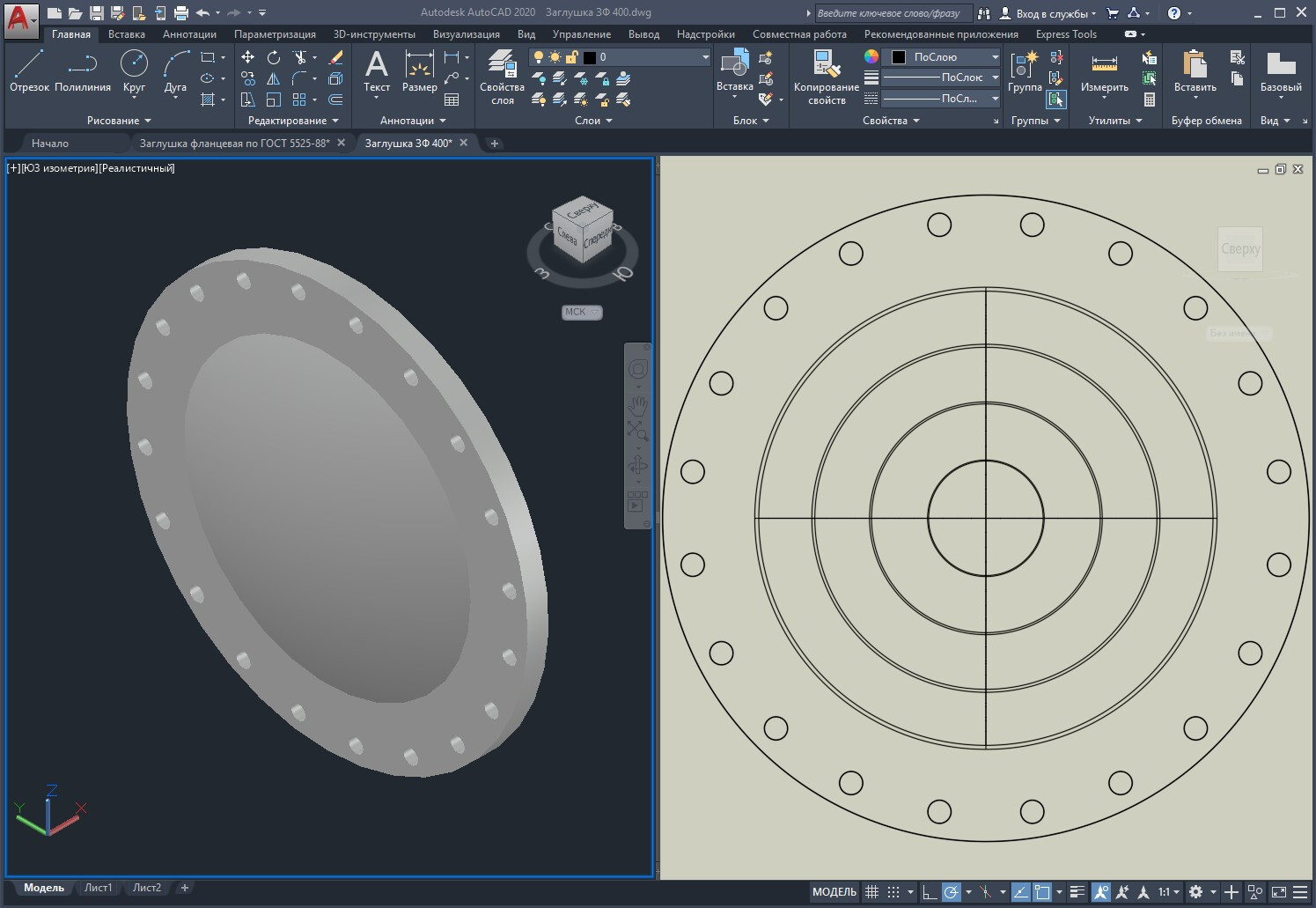

• сформировать 2D-чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа толщин стенок, проверки диаметра болтовой окружности и контроля уплотнительных поверхностей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
