3D модели выпусков фланцевых по ГОСТ 5525-88

Полная библиотека твёрдотельных моделей для трубопроводного проектирования

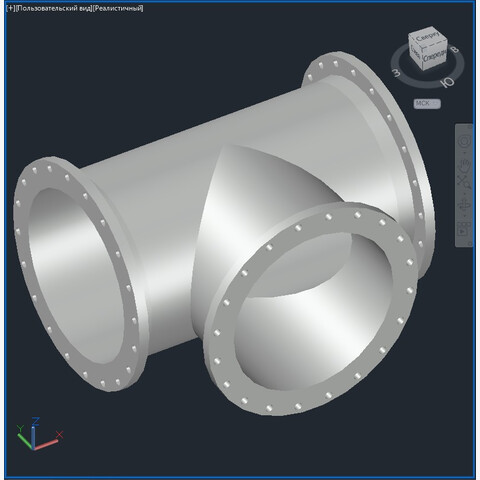

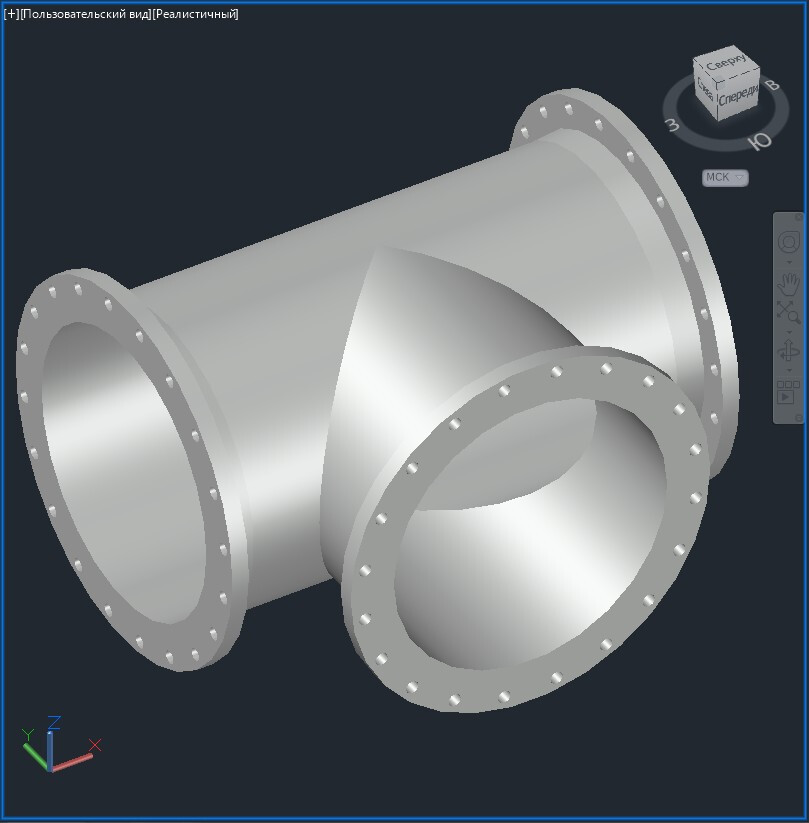

Сборник трёхмерных моделей фланцевых выпусков типа ВФ, отлитых в песчаные формы и соответствующих стандарту ГОСТ 5525‑88. Комплект включает все типоразмеры и применяется при проектировании наружных сетей водоснабжения, водоотведения и сопутствующих инженерных коммуникаций.

Организация набора

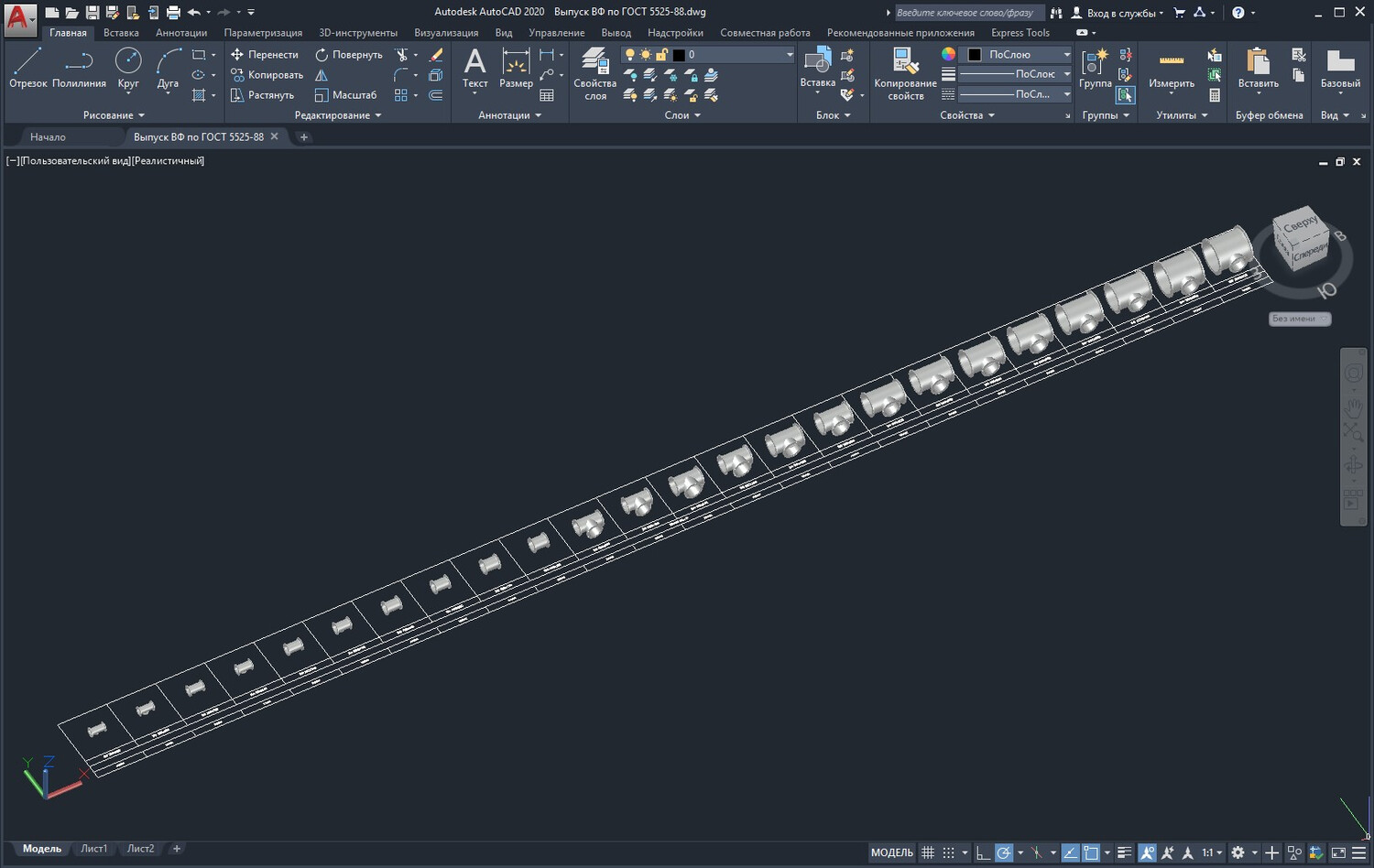

• Каждая модель в комплекте установлена на информационной сетке, где указаны типоразмер и масса изделия — это помогает быстро находить нужный вариант и оценивать нагрузки на опорные конструкции;
• Геометрия всех выпусков построена методом твёрдотельного моделирования (тип «ТЕЛО»), что обеспечивает корректное поведение при операциях сборки, сечений и расчётов.

Поддержка форматов и обмен данными

Модели настроены для работы в основных средах САПР. С помощью штатных инструментов экспорта доступны такие действия:

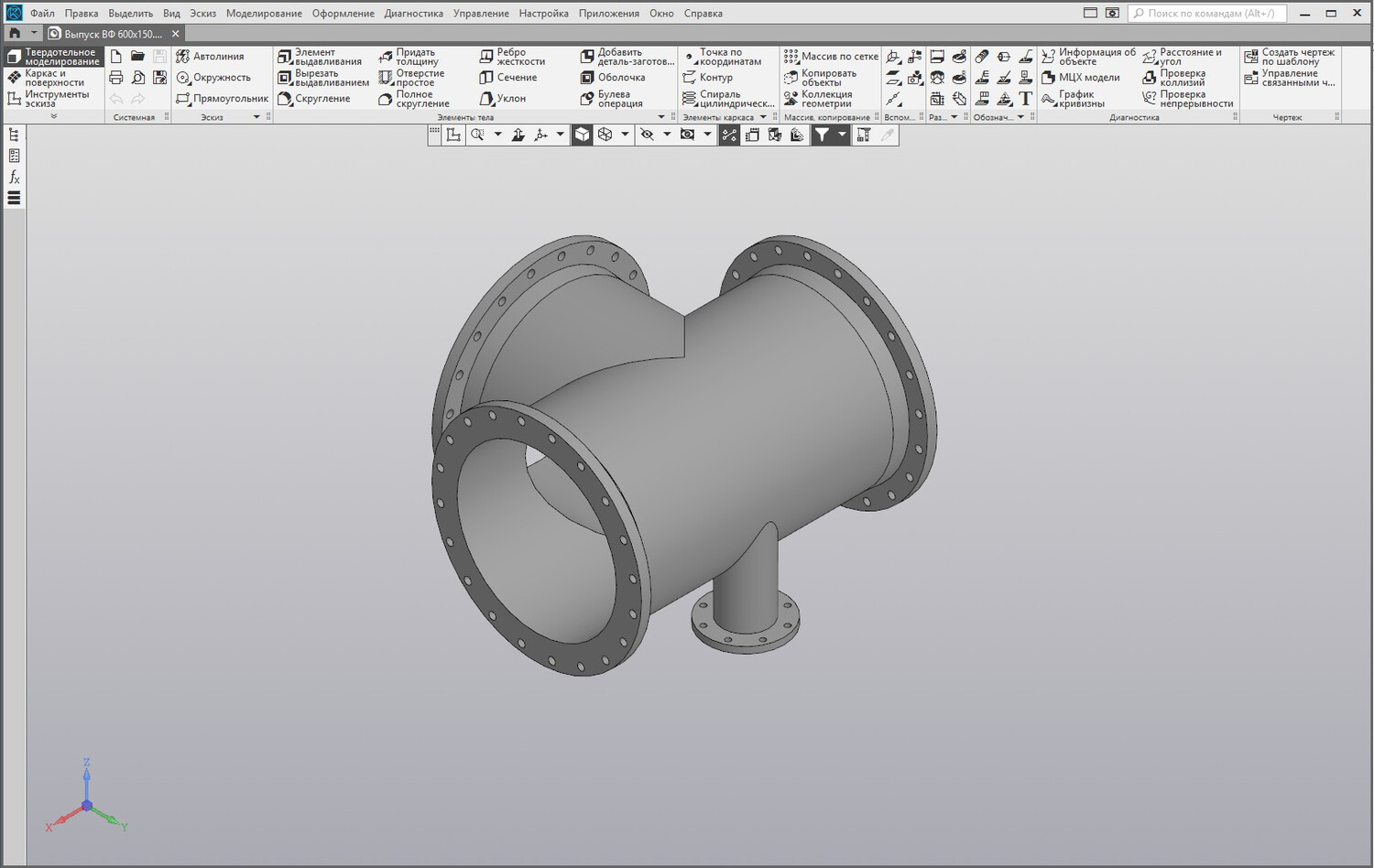

• Перенос геометрии в сторонние пакеты — КОМПАС‑3D, SketchUp, 3ds Max и прочие;

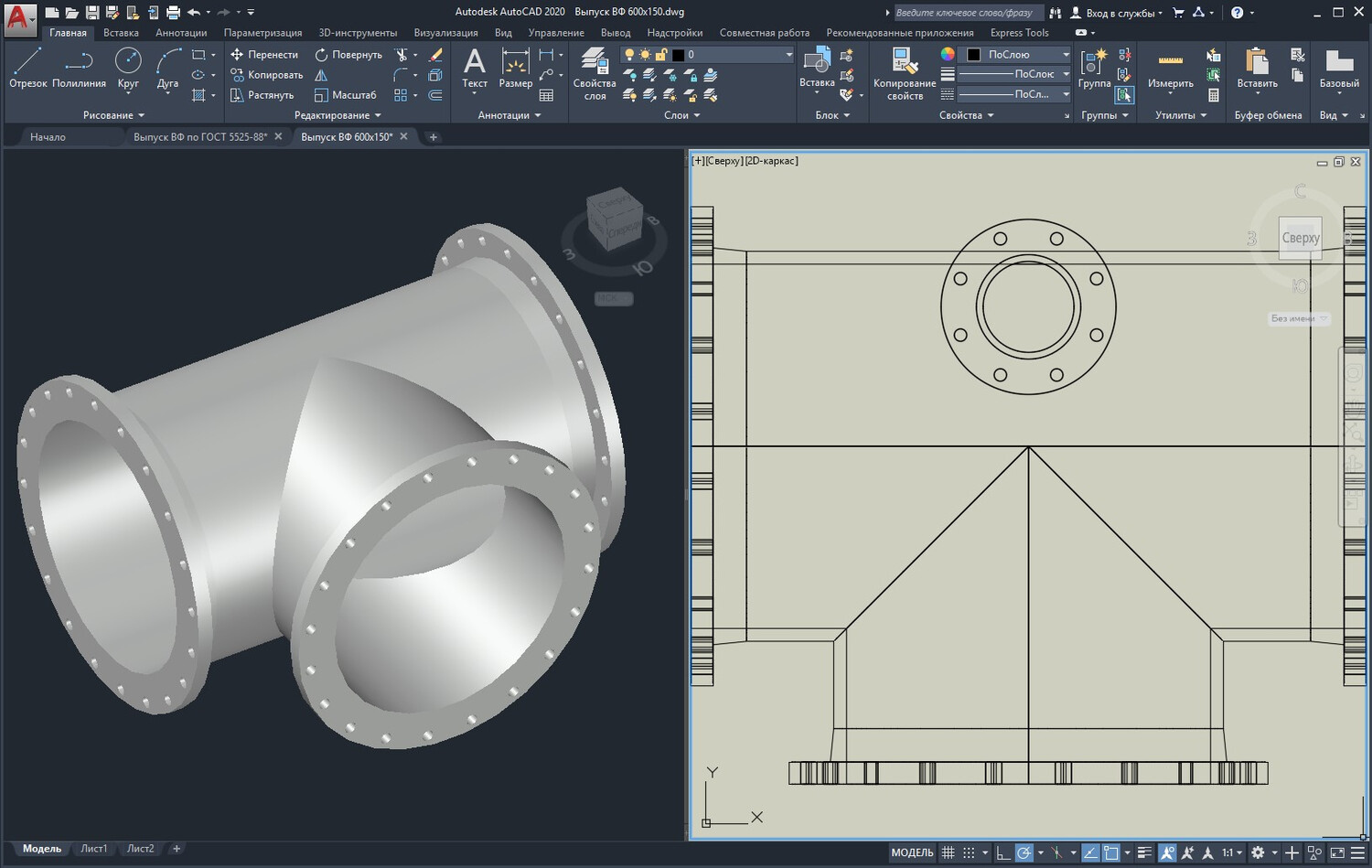

• Формирование 2D‑чертежей на основе трёхмерной модели;
• Построение разрезов и сечений для оформления рабочей документации;
• Встраивание моделей в сборочные узлы и спецификации трубопроводной обвязки.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
