Цифровой каталог резьбовых переходников для трубопроводных и гидравлических линий

Представляем коллекцию трёхмерных моделей ниппельных навёртных соединений НСН — резьбовых фитингов, обеспечивающих быстрый и надёжный монтаж стыков между элементами трубопроводных систем с различными стандартами присоединительной резьбы. Навёртная конструкция означает, что соединение формируется путём навёртывания накидного элемента на резьбовую часть ниппеля, что упрощает сборку и демонтаж в условиях ограниченного пространства. Фитинги данного типа широко применяются в гидравлических контурах, смазочных системах и технологических трубопроводах, где требуется компактный разъёмный стык, рассчитанный на рабочее давление и многократные циклы сборки‑разборки.

Состав комплекта и обозначения

В набор включены два типоразмера, покрывающих базовые варианты резьбовых стандартов:

• НСН14хМ20 — переход с навёртного соединения диаметром 14 мм на метрическую резьбу М20;
• НСН14хG1/2 — переход с навёртного соединения 14 мм на трубную цилиндрическую резьбу G1/2 (по DIN/ISO 228).

Организация и навигация по библиотеке

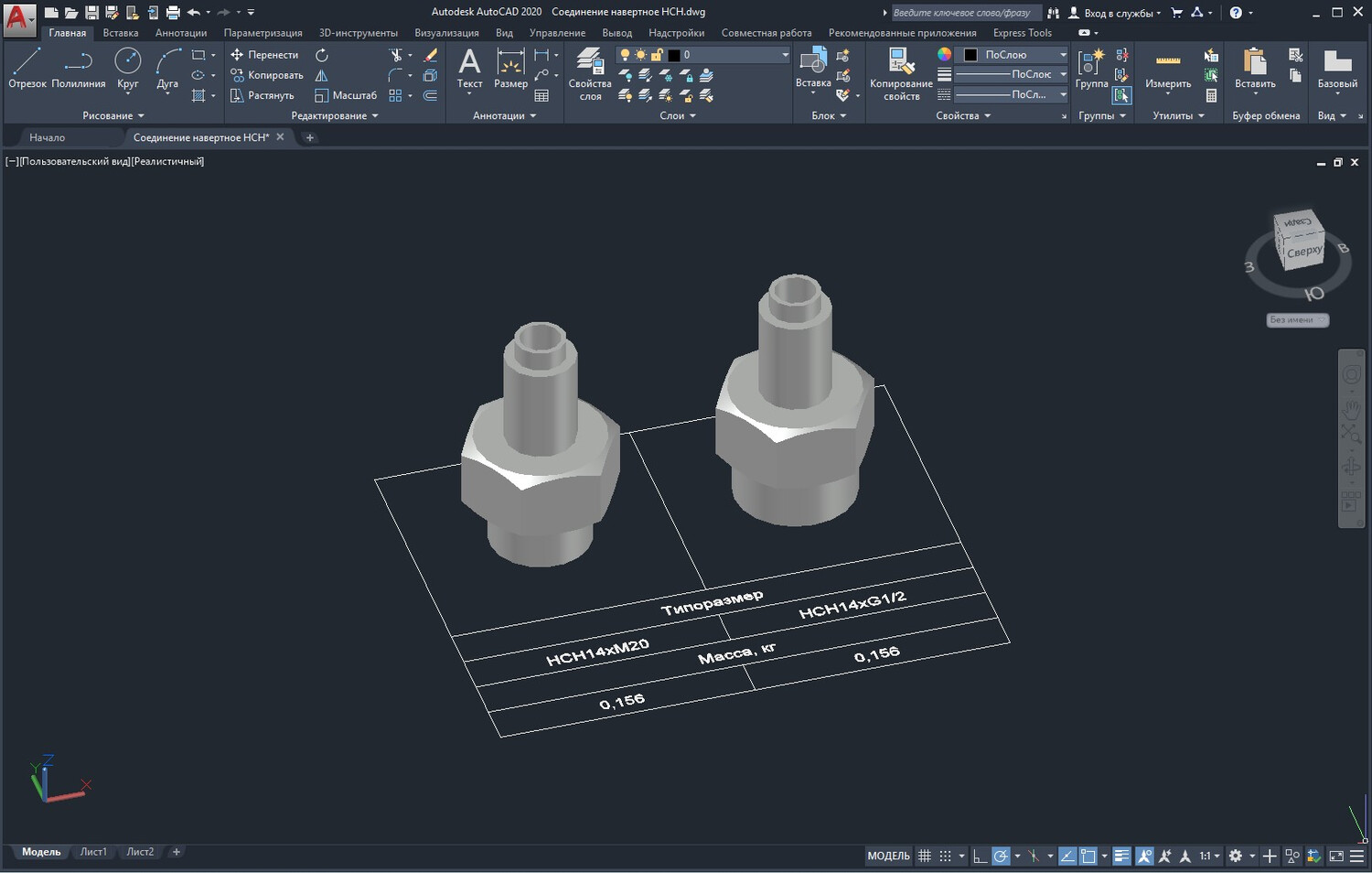

Каждая модель комплекта расположена на отдельной информационной сетке, которая служит наглядным каталогом‑матрицей для быстрой идентификации. По каждой позиции приведены:

• типоразмер — буквенно‑цифровое обозначение, по которому конструктор определяет резьбовые параметры и габариты фитинга;
• масса изделия — справочная величина, необходимая для подсчёта веса сборки, оформления спецификаций и планирования комплектации объекта.

Технология построения геометрии

Все трёхмерные модели выполнены методом твёрдотельного моделирования (тип — ТЕЛО). Каждый ниппель представляет собой замкнутый объёмный объект с корректными массо‑инерционными параметрами.

Интеграция в CAD‑системы и экспорт

Файлы подготовлены для работы в распространённых средах автоматизированного проектирования. С использованием штатных средств экспорта, доступных в большинстве САПР, пользователь может:

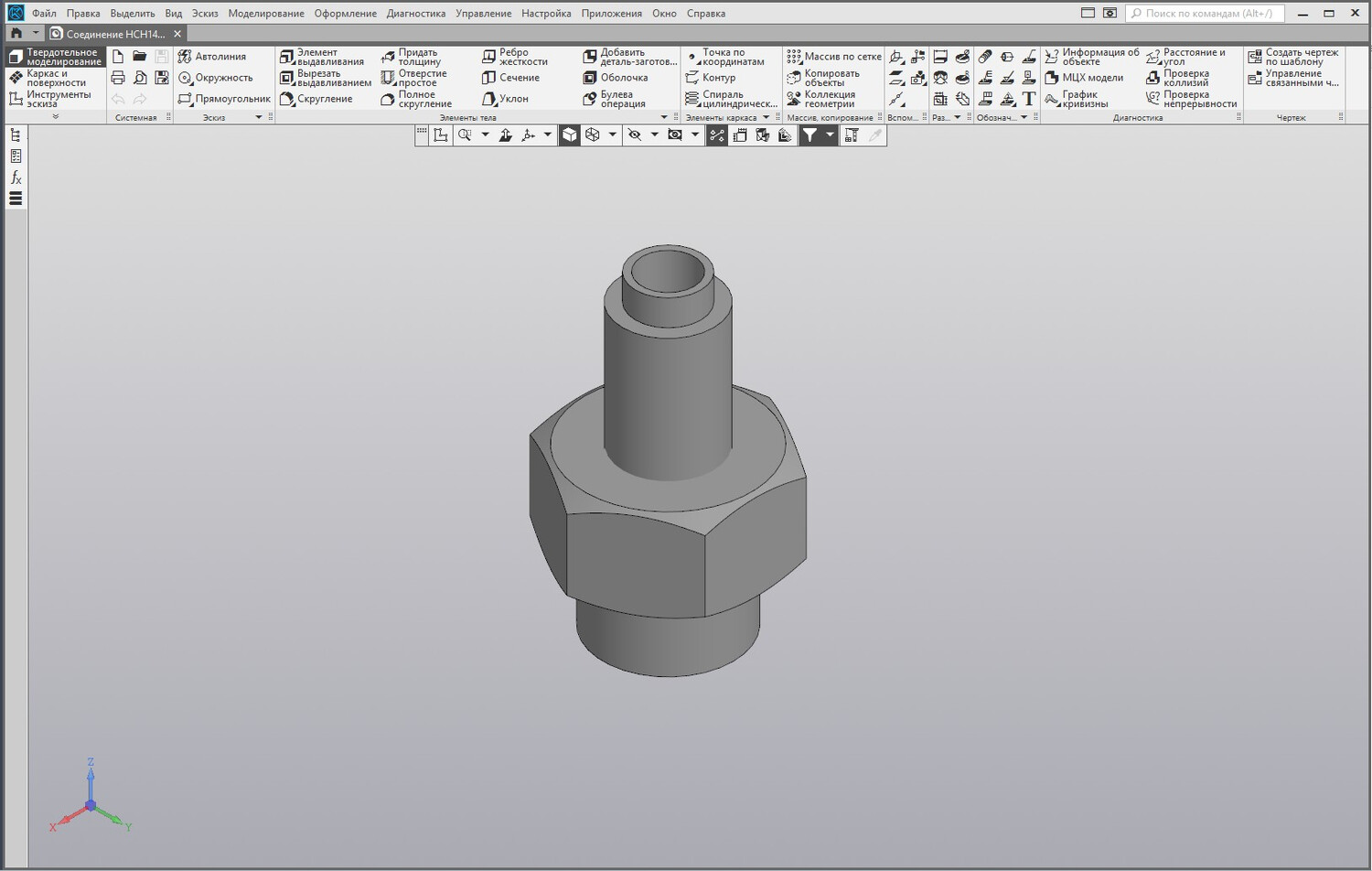

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные пакеты;

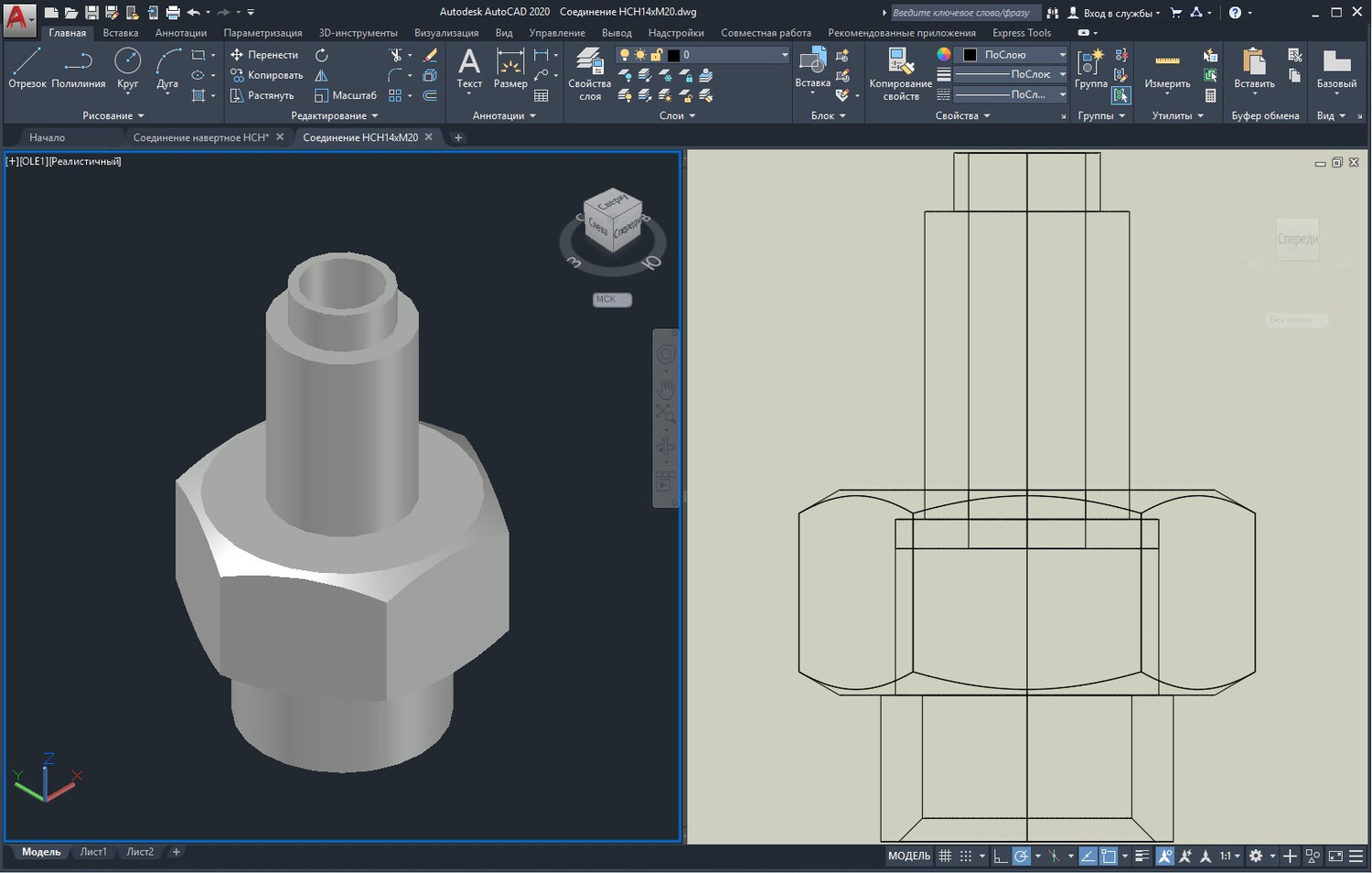

• сформировать 2D‑чертежи с нужными видами, сечениями и разрезами;
• выполнить локальные вырезы для изучения внутренней геометрии резьбовых каналов и верификации уплотнительных поверхностей.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
